Агрегат ґрунтообробний дисковий

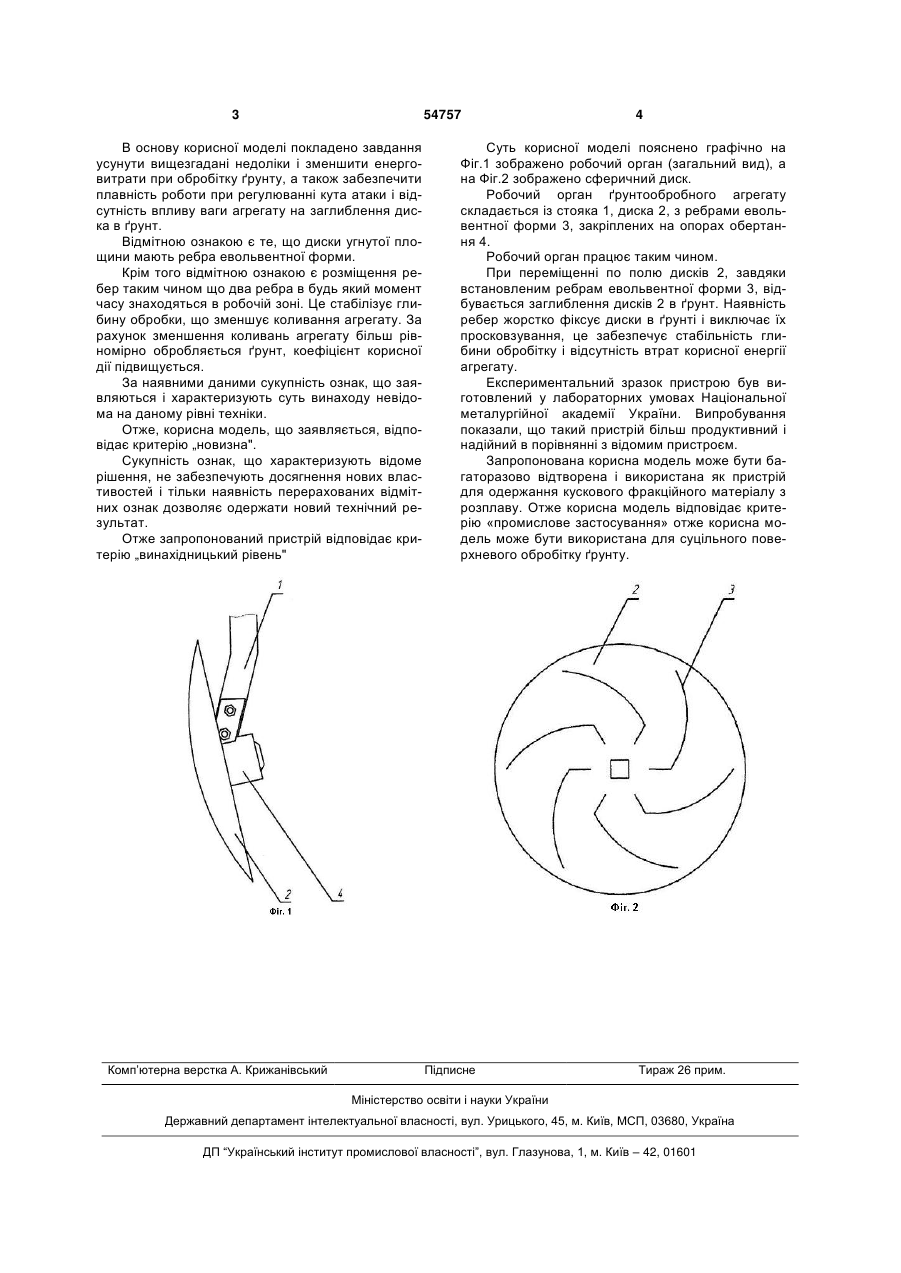

Ґрунтообробний агрегат, який містить раму, на якій на кронштейнах в опорах обертання закріплені в два ряди криволінійні диски з відповідно фіксованим кроком і ухилом до вертикалі, спереду рами розташований приєднувальний пристрій, а з протилежного боку рами розташований опорний коток з механічним регулюванням його положення, який відрізняється тим, що диски з угнутої площини мають ребра евольвентної форми, розміщені таким чином, що в будь-який момент часу два ребра знаходяться в робочій зоні. (19) (21) u201005373 (22) 05.05.2010 (24) 25.11.2010 (46) 25.11.2010, Бюл.№ 22, 2010 р. (72) КОБЕЦЬ АНАТОЛІЙ СТЕПАНОВИЧ, ВОЛИК БОРИС АНАТОЛІЙОВИЧ, ПУГАЧ АНДРІЙ МИКОЛАЙОВИЧ, ЛІСУНОВ ПАВЛО МИКОЛАЙОВИЧ, ТЕРЕЩЕНКО МИКОЛА ВОЛОДИМИРОВИЧ (73) КОБЕЦЬ АНАТОЛІЙ СТЕПАНОВИЧ, ВОЛИК БОРИС АНАТОЛІЙОВИЧ, ПУГАЧ АНДРІЙ МИКОЛАЙОВИЧ, ЛІСУНОВ ПАВЛО МИКОЛАЙОВИЧ, ТЕРЕЩЕНКО МИКОЛА ВОЛОДИМИРОВИЧ 3 54757 В основу корисної моделі покладено завдання усунути вищезгадані недоліки і зменшити енерговитрати при обробітку ґрунту, а також забезпечити плавність роботи при регулюванні кута атаки і відсутність впливу ваги агрегату на заглиблення диска в ґрунт. Відмітною ознакою є те, що диски угнутої площини мають ребра евольвентної форми. Крім того відмітною ознакою є розміщення ребер таким чином що два ребра в будь який момент часу знаходяться в робочій зоні. Це стабілізує глибину обробки, що зменшує коливання агрегату. За рахунок зменшення коливань агрегату більш рівномірно обробляється ґрунт, коефіцієнт корисної дії підвищується. За наявними даними сукупність ознак, що заявляються і характеризують суть винаходу невідома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію „новизна". Сукупність ознак, що характеризують відоме рішення, не забезпечують досягнення нових властивостей і тільки наявність перерахованих відмітних ознак дозволяє одержати новий технічний результат. Отже запропонований пристрій відповідає критерію „винахідницький рівень" Комп’ютерна верстка А. Крижанівський 4 Суть корисної моделі пояснено графічно на Фіг.1 зображено робочий орган (загальний вид), а на Фіг.2 зображено сферичний диск. Робочий орган ґрунтообробного агрегату складається із стояка 1, диска 2, з ребрами евольвентної форми 3, закріплених на опорах обертання 4. Робочий орган працює таким чином. При переміщенні по полю дисків 2, завдяки встановленим ребрам евольвентної форми 3, відбувається заглиблення дисків 2 в ґрунт. Наявність ребер жорстко фіксує диски в ґрунті і виключає їх просковзування, це забезпечує стабільність глибини обробітку і відсутність втрат корисної енергії агрегату. Експериментальний зразок пристрою був виготовлений у лабораторних умовах Національної металургійної академії України. Випробування показали, що такий пристрій більш продуктивний і надійний в порівнянні з відомим пристроєм. Запропонована корисна модель може бути багаторазово відтворена і використана як пристрій для одержання кускового фракційного матеріалу з розплаву. Отже корисна модель відповідає критерію «промислове застосування» отже корисна модель може бути використана для суцільного поверхневого обробітку ґрунту. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
