Меблі, що трансформуються, для сидіння та лежання

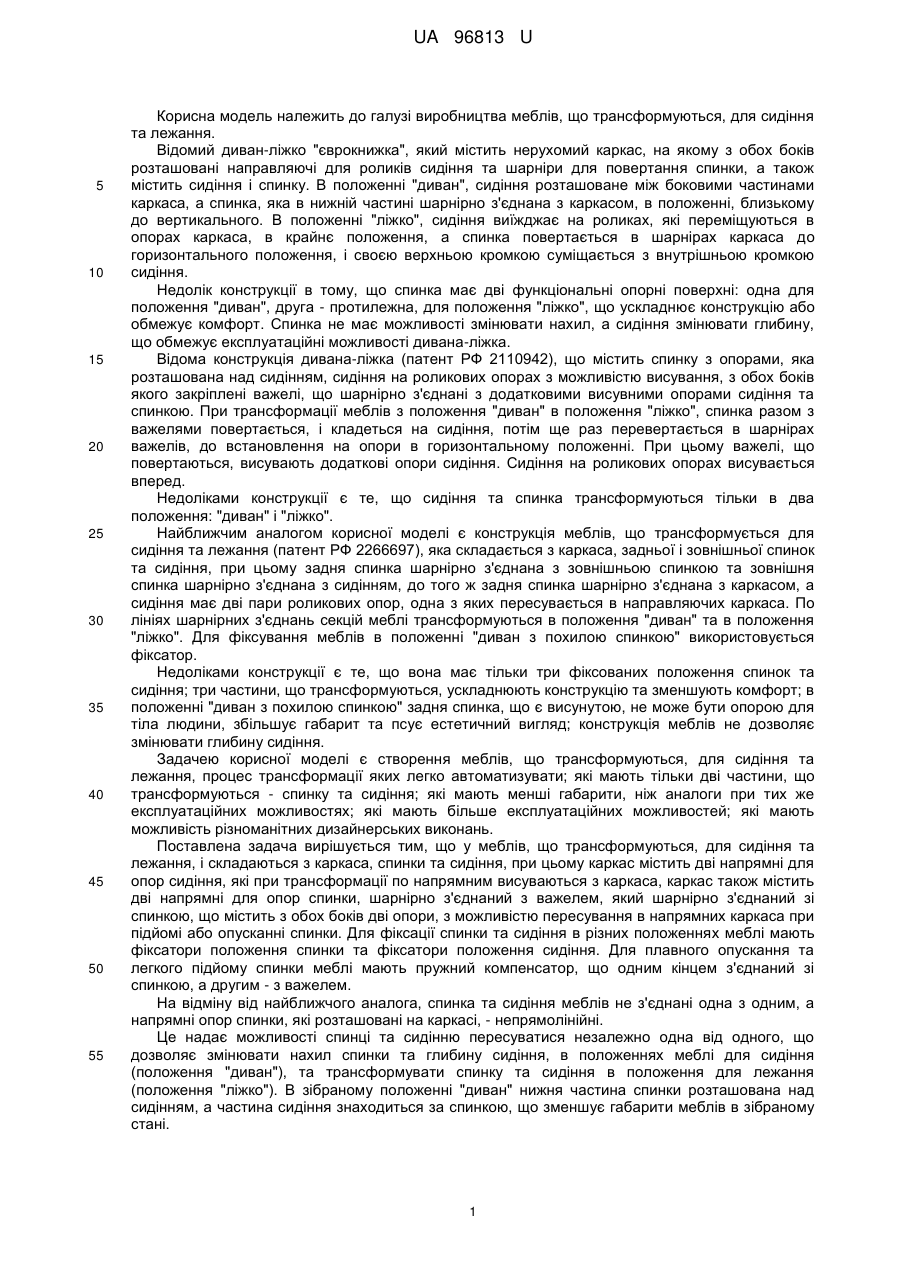

Реферат: UA 96813 U UA 96813 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі виробництва меблів, що трансформуються, для сидіння та лежання. Відомий диван-ліжко "єврокнижка", який містить нерухомий каркас, на якому з обох боків розташовані направляючі для роликів сидіння та шарніри для повертання спинки, а також містить сидіння і спинку. В положенні "диван", сидіння розташоване між боковими частинами каркаса, а спинка, яка в нижній частині шарнірно з'єднана з каркасом, в положенні, близькому до вертикального. В положенні "ліжко", сидіння виїжджає на роликах, які переміщуються в опорах каркаса, в крайнє положення, а спинка повертається в шарнірах каркаса до горизонтального положення, і своєю верхньою кромкою суміщається з внутрішньою кромкою сидіння. Недолік конструкції в тому, що спинка має дві функціональні опорні поверхні: одна для положення "диван", друга - протилежна, для положення "ліжко", що ускладнює конструкцію або обмежує комфорт. Спинка не має можливості змінювати нахил, а сидіння змінювати глибину, що обмежує експлуатаційні можливості дивана-ліжка. Відома конструкція дивана-ліжка (патент РФ 2110942), що містить спинку з опорами, яка розташована над сидінням, сидіння на роликових опорах з можливістю висування, з обох боків якого закріплені важелі, що шарнірно з'єднані з додатковими висувними опорами сидіння та спинкою. При трансформації меблів з положення "диван" в положення "ліжко", спинка разом з важелями повертається, і кладеться на сидіння, потім ще раз перевертається в шарнірах важелів, до встановлення на опори в горизонтальному положенні. При цьому важелі, що повертаються, висувають додаткові опори сидіння. Сидіння на роликових опорах висувається вперед. Недоліками конструкції є те, що сидіння та спинка трансформуються тільки в два положення: "диван" і "ліжко". Найближчим аналогом корисної моделі є конструкція меблів, що трансформується для сидіння та лежання (патент РФ 2266697), яка складається з каркаса, задньої і зовнішньої спинок та сидіння, при цьому задня спинка шарнірно з'єднана з зовнішньою спинкою та зовнішня спинка шарнірно з'єднана з сидінням, до того ж задня спинка шарнірно з'єднана з каркасом, а сидіння має дві пари роликових опор, одна з яких пересувається в направляючих каркаса. По лініях шарнірних з'єднань секцій меблі трансформуються в положення "диван" та в положення "ліжко". Для фіксування меблів в положенні "диван з похилою спинкою" використовується фіксатор. Недоліками конструкції є те, що вона має тільки три фіксованих положення спинок та сидіння; три частини, що трансформуються, ускладнюють конструкцію та зменшують комфорт; в положенні "диван з похилою спинкою" задня спинка, що є висунутою, не може бути опорою для тіла людини, збільшує габарит та псує естетичний вигляд; конструкція меблів не дозволяє змінювати глибину сидіння. Задачею корисної моделі є створення меблів, що трансформуються, для сидіння та лежання, процес трансформації яких легко автоматизувати; які мають тільки дві частини, що трансформуються - спинку та сидіння; які мають менші габарити, ніж аналоги при тих же експлуатаційних можливостях; які мають більше експлуатаційних можливостей; які мають можливість різноманітних дизайнерських виконань. Поставлена задача вирішується тим, що у меблів, що трансформуються, для сидіння та лежання, і складаються з каркаса, спинки та сидіння, при цьому каркас містить дві напрямні для опор сидіння, які при трансформації по напрямним висуваються з каркаса, каркас також містить дві напрямні для опор спинки, шарнірно з'єднаний з важелем, який шарнірно з'єднаний зі спинкою, що містить з обох боків дві опори, з можливістю пересування в напрямних каркаса при підйомі або опусканні спинки. Для фіксації спинки та сидіння в різних положеннях меблі мають фіксатори положення спинки та фіксатори положення сидіння. Для плавного опускання та легкого підйому спинки меблі мають пружний компенсатор, що одним кінцем з'єднаний зі спинкою, а другим - з важелем. На відміну від найближчого аналога, спинка та сидіння меблів не з'єднані одна з одним, а напрямні опор спинки, які розташовані на каркасі, - непрямолінійні. Це надає можливості спинці та сидінню пересуватися незалежно одна від одного, що дозволяє змінювати нахил спинки та глибину сидіння, в положеннях меблі для сидіння (положення "диван"), та трансформувати спинку та сидіння в положення для лежання (положення "ліжко"). В зібраному положенні "диван" нижня частина спинки розташована над сидінням, а частина сидіння знаходиться за спинкою, що зменшує габарити меблів в зібраному стані. 1 UA 96813 U 5 10 15 20 25 30 35 40 45 На фіг. 1 представлені меблі в положенні "диван", на фіг. 2 представлені меблі в положенні "ліжко". Меблі, що трансформуються для сидіння та лежання складаються з каркаса 1, спинки 2, та сидіння 3, при цьому каркас містить дві напрямні 4 для верхніх опор 5 сидіння, яке також містить дві нижні роликові опори 6, на яких сидіння пересувається при трансформації меблів. Каркас, який також містить дві напрямні 7 для опор спинки, та упор для спинки 8, через шарнір 9 з'єднаний з важелем 10, який через шарнір 11 з'єднаний із спинкою, яка містить дві опори 12, що пересуваються в відповідних напрямних каркаса при підйомі та опусканні спинки. Трансформація меблів з положення "диван" в положение "ліжко" виконується наступним чином. Підтягуванням за передню частину, сидіння 3 висувається в крайнє положення до упору його опор 5 в напрямних каркасу 4. Натисканням на верхню її частину спинка 2 опускається, при цьому, кінець важеля 10, який шарніром 11 з'єднаний із спинкою 2, повертається донизу відносно свого протилежного кінця, який шарніром 9 з'єднаний з каркасом 1, та штовхає нижню частину спинки 2 в бік висунутого сидіння 3. Опори спинки 12, які розташовані в її нижній частині, пересуваючись в напрямних каркаса 7, переміщують цю частину горизонтально та потім донизу. Коли спинка приймає горизонтальне положення, її нижній край співпадає з заднім краєм сидіння, а протилежний лягає на упор 8. Трансформація меблів з положення "ліжко" в положення "диван" виконується наступним чином. Край спинки 2, який лежить на упорі 8, піднімається догори. При цьому кінець важеля 10, який шарніром 11 з'єднаний із спинкою, повертається догори відносно свого протилежного кінця, який шарніром 9 з'єднаний з каркасом 1, та підтягує нижню частину спинки 2, яка на своїх опорах 12 пересувається в направляючих каркаса 7, спочатку догори, а потім горизонтально в бік задньої частини каркаса 1. При цьому русі спинка 2 змінює своє положення від горизонтального - в положенні "ліжко", близького до вертикального - в положенні "диван". Далі сидіння 3 засувається в положення "диван", при цьому задня частина сидіння 3 заходить за спинку 2, тим самим зменшуючи свою глибину. Запропонована конструкція надає можливість спинці та сидінню пересуватися незалежно одна від одного, що дозволяє змінювати нахил спинки та глибину сидіння, в положеннях меблі для сидіння (положення "диван"), та трансформувати спинку та сидіння в положення для лежання (положення "ліжко"). В зібраному положенні "диван" нижня частина спинки розташована над сидінням, а частина сидіння знаходиться за спинкою, що зменшує габарити меблів в зібраному стані. Для фіксації спинки та сидіння в будь-яких положеннях конструкція може мати фіксатори. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Меблі, що трансформуються, для сидіння та лежання складаються з каркаса, спинки та сидіння, при цьому каркас містить дві напрямні для опор сидіння, яке при трансформації по напрямним висувається з каркаса, які відрізняються тим, що каркас містить також дві напрямні для опор спинки, шарнірно з'єднаний з важелем, який шарнірно з'єднаний зі спинкою, яка містить з обох боків дві опори, з можливістю пересування в напрямних каркаса при підйомі або опусканні спинки. 2. Меблі за п. 1, які відрізняються тим, що для фіксації спинки та сидіння в різних положеннях меблі мають фіксатори положення спинки та фіксатори положення сидіння. 3. Меблі за п. 1, які відрізняються тим, що для плавного опускання та легкого підйому спинки меблі мають пружний компенсатор, що одним кінцем з'єднаний зі спинкою, а другим - з важелем. 2 UA 96813 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
