Кровоспинний джгут

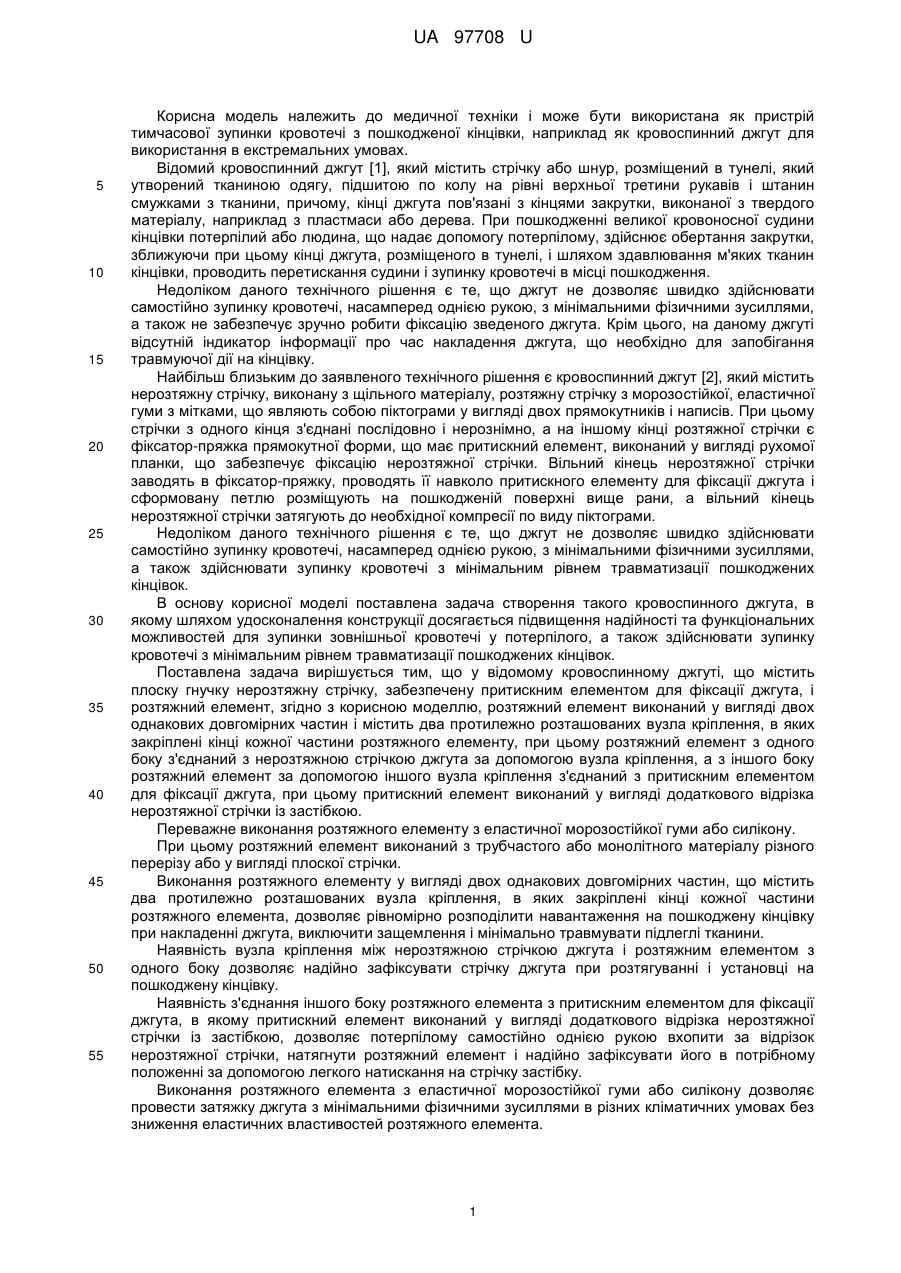

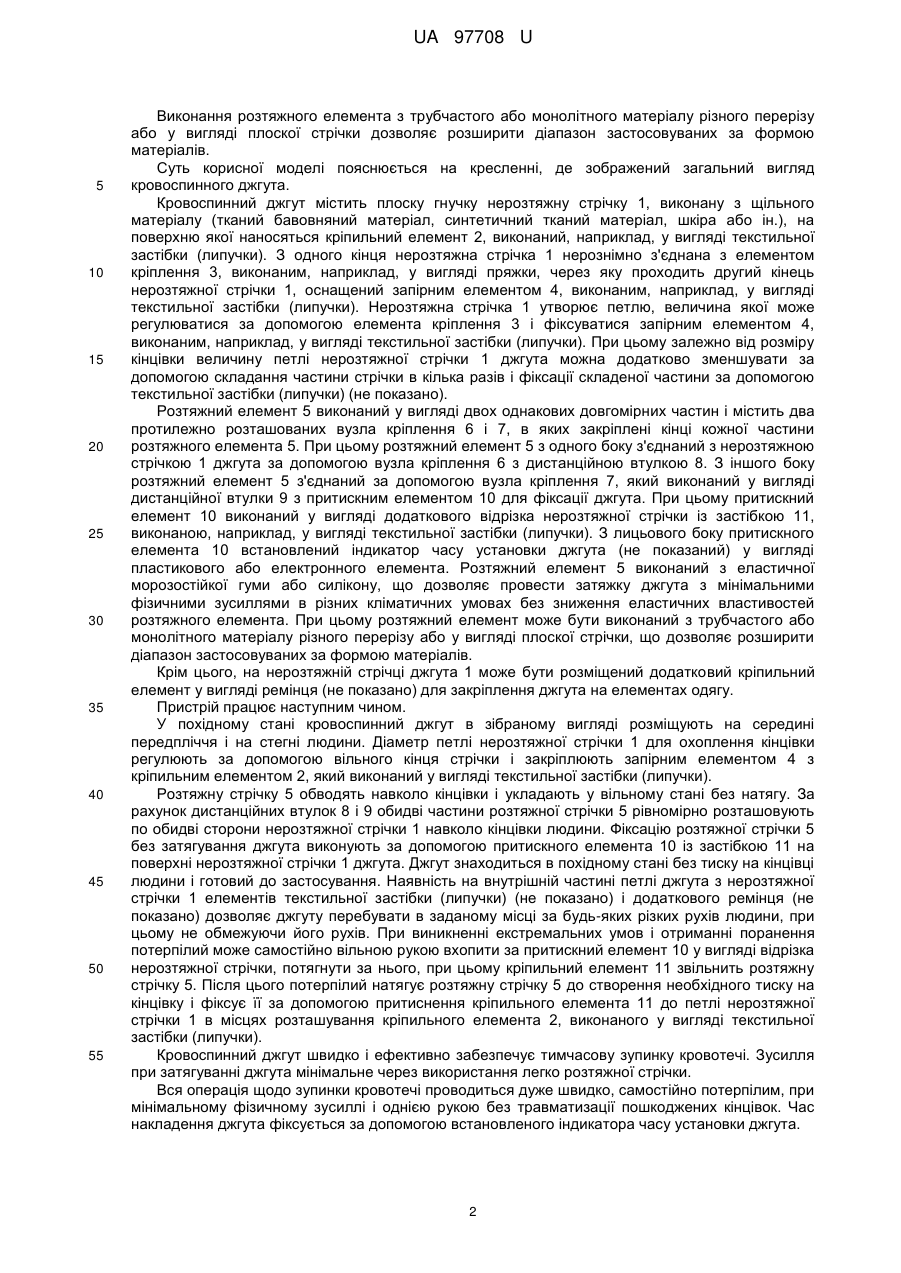

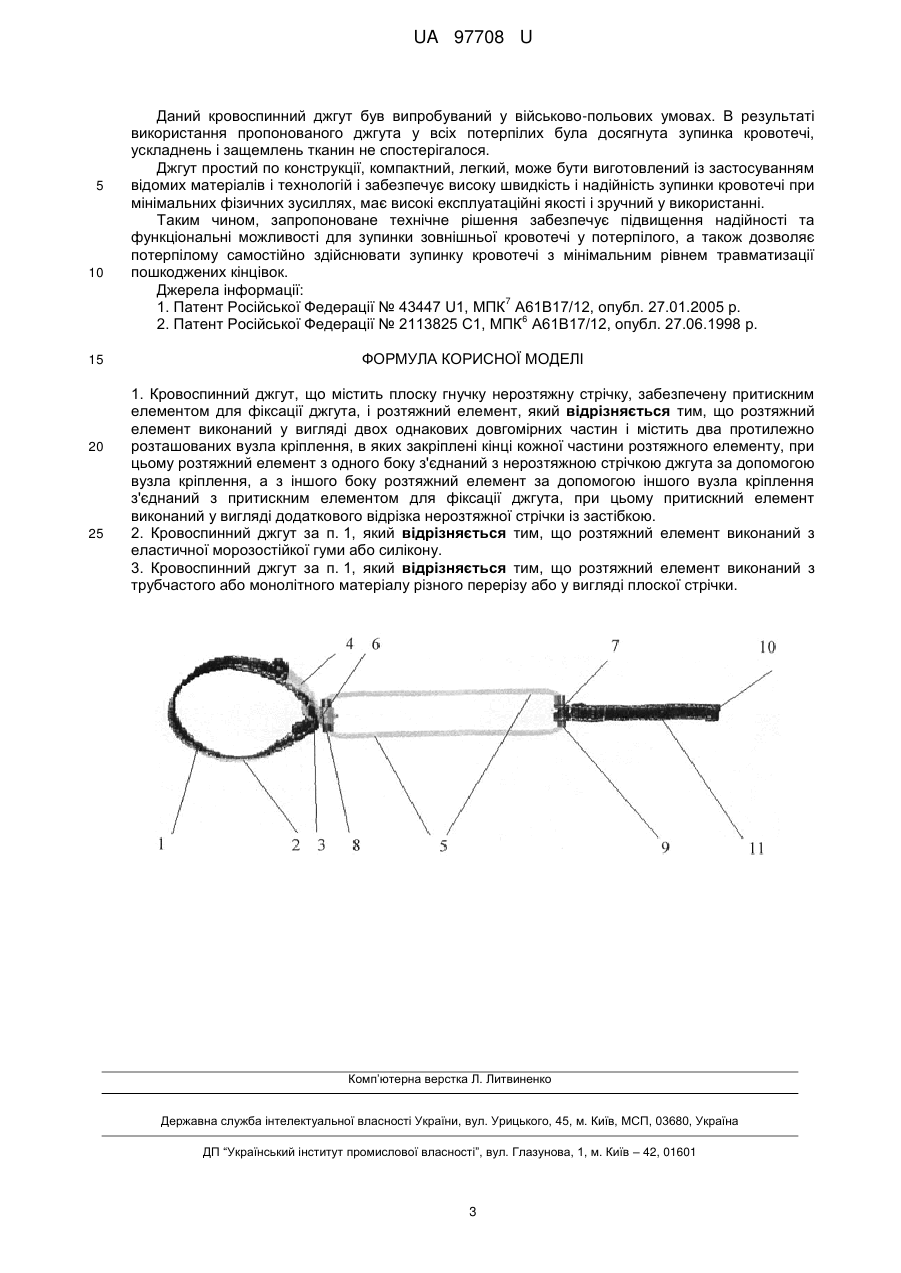

Реферат: UA 97708 U UA 97708 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медичної техніки і може бути використана як пристрій тимчасової зупинки кровотечі з пошкодженої кінцівки, наприклад як кровоспинний джгут для використання в екстремальних умовах. Відомий кровоспинний джгут [1], який містить стрічку або шнур, розміщений в тунелі, який утворений тканиною одягу, підшитою по колу на рівні верхньої третини рукавів і штанин смужками з тканини, причому, кінці джгута пов'язані з кінцями закрутки, виконаної з твердого матеріалу, наприклад з пластмаси або дерева. При пошкодженні великої кровоносної судини кінцівки потерпілий або людина, що надає допомогу потерпілому, здійснює обертання закрутки, зближуючи при цьому кінці джгута, розміщеного в тунелі, і шляхом здавлювання м'яких тканин кінцівки, проводить перетискання судини і зупинку кровотечі в місці пошкодження. Недоліком даного технічного рішення є те, що джгут не дозволяє швидко здійснювати самостійно зупинку кровотечі, насамперед однією рукою, з мінімальними фізичними зусиллями, а також не забезпечує зручно робити фіксацію зведеного джгута. Крім цього, на даному джгуті відсутній індикатор інформації про час накладення джгута, що необхідно для запобігання травмуючої дії на кінцівку. Найбільш близьким до заявленого технічного рішення є кровоспинний джгут [2], який містить нерозтяжну стрічку, виконану з щільного матеріалу, розтяжну стрічку з морозостійкої, еластичної гуми з мітками, що являють собою піктограми у вигляді двох прямокутників і написів. При цьому стрічки з одного кінця з'єднані послідовно і нерознімно, а на іншому кінці розтяжної стрічки є фіксатор-пряжка прямокутної форми, що має притискний елемент, виконаний у вигляді рухомої планки, що забезпечує фіксацію нерозтяжної стрічки. Вільний кінець нерозтяжної стрічки заводять в фіксатор-пряжку, проводять її навколо притискного елементу для фіксації джгута і сформовану петлю розміщують на пошкодженій поверхні вище рани, а вільний кінець нерозтяжної стрічки затягують до необхідної компресії по виду піктограми. Недоліком даного технічного рішення є те, що джгут не дозволяє швидко здійснювати самостійно зупинку кровотечі, насамперед однією рукою, з мінімальними фізичними зусиллями, а також здійснювати зупинку кровотечі з мінімальним рівнем травматизації пошкоджених кінцівок. В основу корисної моделі поставлена задача створення такого кровоспинного джгута, в якому шляхом удосконалення конструкції досягається підвищення надійності та функціональних можливостей для зупинки зовнішньої кровотечі у потерпілого, а також здійснювати зупинку кровотечі з мінімальним рівнем травматизації пошкоджених кінцівок. Поставлена задача вирішується тим, що у відомому кровоспинному джгуті, що містить плоску гнучку нерозтяжну стрічку, забезпечену притискним елементом для фіксації джгута, і розтяжний елемент, згідно з корисною моделлю, розтяжний елемент виконаний у вигляді двох однакових довгомірних частин і містить два протилежно розташованих вузла кріплення, в яких закріплені кінці кожної частини розтяжного елементу, при цьому розтяжний елемент з одного боку з'єднаний з нерозтяжною стрічкою джгута за допомогою вузла кріплення, а з іншого боку розтяжний елемент за допомогою іншого вузла кріплення з'єднаний з притискним елементом для фіксації джгута, при цьому притискний елемент виконаний у вигляді додаткового відрізка нерозтяжної стрічки із застібкою. Переважне виконання розтяжного елементу з еластичної морозостійкої гуми або силікону. При цьому розтяжний елемент виконаний з трубчастого або монолітного матеріалу різного перерізу або у вигляді плоскої стрічки. Виконання розтяжного елементу у вигляді двох однакових довгомірних частин, що містить два протилежно розташованих вузла кріплення, в яких закріплені кінці кожної частини розтяжного елемента, дозволяє рівномірно розподілити навантаження на пошкоджену кінцівку при накладенні джгута, виключити защемлення і мінімально травмувати підлеглі тканини. Наявність вузла кріплення між нерозтяжною стрічкою джгута і розтяжним елементом з одного боку дозволяє надійно зафіксувати стрічку джгута при розтягуванні і установці на пошкоджену кінцівку. Наявність з'єднання іншого боку розтяжного елемента з притискним елементом для фіксації джгута, в якому притискний елемент виконаний у вигляді додаткового відрізка нерозтяжної стрічки із застібкою, дозволяє потерпілому самостійно однією рукою вхопити за відрізок нерозтяжної стрічки, натягнути розтяжний елемент і надійно зафіксувати його в потрібному положенні за допомогою легкого натискання на стрічку застібку. Виконання розтяжного елемента з еластичної морозостійкої гуми або силікону дозволяє провести затяжку джгута з мінімальними фізичними зусиллями в різних кліматичних умовах без зниження еластичних властивостей розтяжного елемента. 1 UA 97708 U 5 10 15 20 25 30 35 40 45 50 55 Виконання розтяжного елемента з трубчастого або монолітного матеріалу різного перерізу або у вигляді плоскої стрічки дозволяє розширити діапазон застосовуваних за формою матеріалів. Суть корисної моделі пояснюється на кресленні, де зображений загальний вигляд кровоспинного джгута. Кровоспинний джгут містить плоску гнучку нерозтяжну стрічку 1, виконану з щільного матеріалу (тканий бавовняний матеріал, синтетичний тканий матеріал, шкіра або ін.), на поверхню якої наносяться кріпильний елемент 2, виконаний, наприклад, у вигляді текстильної застібки (липучки). З одного кінця нерозтяжна стрічка 1 нерознімно з'єднана з елементом кріплення 3, виконаним, наприклад, у вигляді пряжки, через яку проходить другий кінець нерозтяжної стрічки 1, оснащений запірним елементом 4, виконаним, наприклад, у вигляді текстильної застібки (липучки). Нерозтяжна стрічка 1 утворює петлю, величина якої може регулюватися за допомогою елемента кріплення 3 і фіксуватися запірним елементом 4, виконаним, наприклад, у вигляді текстильної застібки (липучки). При цьому залежно від розміру кінцівки величину петлі нерозтяжної стрічки 1 джгута можна додатково зменшувати за допомогою складання частини стрічки в кілька разів і фіксації складеної частини за допомогою текстильної застібки (липучки) (не показано). Розтяжний елемент 5 виконаний у вигляді двох однакових довгомірних частин і містить два протилежно розташованих вузла кріплення 6 і 7, в яких закріплені кінці кожної частини розтяжного елемента 5. При цьому розтяжний елемент 5 з одного боку з'єднаний з нерозтяжною стрічкою 1 джгута за допомогою вузла кріплення 6 з дистанційною втулкою 8. З іншого боку розтяжний елемент 5 з'єднаний за допомогою вузла кріплення 7, який виконаний у вигляді дистанційної втулки 9 з притискним елементом 10 для фіксації джгута. При цьому притискний елемент 10 виконаний у вигляді додаткового відрізка нерозтяжної стрічки із застібкою 11, виконаною, наприклад, у вигляді текстильної застібки (липучки). З лицьового боку притискного елемента 10 встановлений індикатор часу установки джгута (не показаний) у вигляді пластикового або електронного елемента. Розтяжний елемент 5 виконаний з еластичної морозостійкої гуми або силікону, що дозволяє провести затяжку джгута з мінімальними фізичними зусиллями в різних кліматичних умовах без зниження еластичних властивостей розтяжного елемента. При цьому розтяжний елемент може бути виконаний з трубчастого або монолітного матеріалу різного перерізу або у вигляді плоскої стрічки, що дозволяє розширити діапазон застосовуваних за формою матеріалів. Крім цього, на нерозтяжній стрічці джгута 1 може бути розміщений додатковий кріпильний елемент у вигляді ремінця (не показано) для закріплення джгута на елементах одягу. Пристрій працює наступним чином. У похідному стані кровоспинний джгут в зібраному вигляді розміщують на середині передпліччя і на стегні людини. Діаметр петлі нерозтяжної стрічки 1 для охоплення кінцівки регулюють за допомогою вільного кінця стрічки і закріплюють запірним елементом 4 з кріпильним елементом 2, який виконаний у вигляді текстильної застібки (липучки). Розтяжну стрічку 5 обводять навколо кінцівки і укладають у вільному стані без натягу. За рахунок дистанційних втулок 8 і 9 обидві частини розтяжної стрічки 5 рівномірно розташовують по обидві сторони нерозтяжної стрічки 1 навколо кінцівки людини. Фіксацію розтяжної стрічки 5 без затягування джгута виконують за допомогою притискного елемента 10 із застібкою 11 на поверхні нерозтяжної стрічки 1 джгута. Джгут знаходиться в похідному стані без тиску на кінцівці людини і готовий до застосування. Наявність на внутрішній частині петлі джгута з нерозтяжної стрічки 1 елементів текстильної застібки (липучки) (не показано) і додаткового ремінця (не показано) дозволяє джгуту перебувати в заданому місці за будь-яких різких рухів людини, при цьому не обмежуючи його рухів. При виникненні екстремальних умов і отриманні поранення потерпілий може самостійно вільною рукою вхопити за притискний елемент 10 у вигляді відрізка нерозтяжної стрічки, потягнути за нього, при цьому кріпильний елемент 11 звільнить розтяжну стрічку 5. Після цього потерпілий натягує розтяжну стрічку 5 до створення необхідного тиску на кінцівку і фіксує її за допомогою притиснення кріпильного елемента 11 до петлі нерозтяжної стрічки 1 в місцях розташування кріпильного елемента 2, виконаного у вигляді текстильної застібки (липучки). Кровоспинний джгут швидко і ефективно забезпечує тимчасову зупинку кровотечі. Зусилля при затягуванні джгута мінімальне через використання легко розтяжної стрічки. Вся операція щодо зупинки кровотечі проводиться дуже швидко, самостійно потерпілим, при мінімальному фізичному зусиллі і однією рукою без травматизації пошкоджених кінцівок. Час накладення джгута фіксується за допомогою встановленого індикатора часу установки джгута. 2 UA 97708 U 5 10 15 20 25 Даний кровоспинний джгут був випробуваний у військово-польових умовах. В результаті використання пропонованого джгута у всіх потерпілих була досягнута зупинка кровотечі, ускладнень і защемлень тканин не спостерігалося. Джгут простий по конструкції, компактний, легкий, може бути виготовлений із застосуванням відомих матеріалів і технологій і забезпечує високу швидкість і надійність зупинки кровотечі при мінімальних фізичних зусиллях, має високі експлуатаційні якості і зручний у використанні. Таким чином, запропоноване технічне рішення забезпечує підвищення надійності та функціональні можливості для зупинки зовнішньої кровотечі у потерпілого, а також дозволяє потерпілому самостійно здійснювати зупинку кровотечі з мінімальним рівнем травматизації пошкоджених кінцівок. Джерела інформації: 7 1. Патент Російської Федерації № 43447 U1, МПК А61B17/12, опубл. 27.01.2005 р. 6 2. Патент Російської Федерації № 2113825 С1, МПК А61B17/12, опубл. 27.06.1998 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Кровоспинний джгут, що містить плоску гнучку нерозтяжну стрічку, забезпечену притискним елементом для фіксації джгута, і розтяжний елемент, який відрізняється тим, що розтяжний елемент виконаний у вигляді двох однакових довгомірних частин і містить два протилежно розташованих вузла кріплення, в яких закріплені кінці кожної частини розтяжного елементу, при цьому розтяжний елемент з одного боку з'єднаний з нерозтяжною стрічкою джгута за допомогою вузла кріплення, а з іншого боку розтяжний елемент за допомогою іншого вузла кріплення з'єднаний з притискним елементом для фіксації джгута, при цьому притискний елемент виконаний у вигляді додаткового відрізка нерозтяжної стрічки із застібкою. 2. Кровоспинний джгут за п. 1, який відрізняється тим, що розтяжний елемент виконаний з еластичної морозостійкої гуми або силікону. 3. Кровоспинний джгут за п. 1, який відрізняється тим, що розтяжний елемент виконаний з трубчастого або монолітного матеріалу різного перерізу або у вигляді плоскої стрічки. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
