Вільновихровий насос

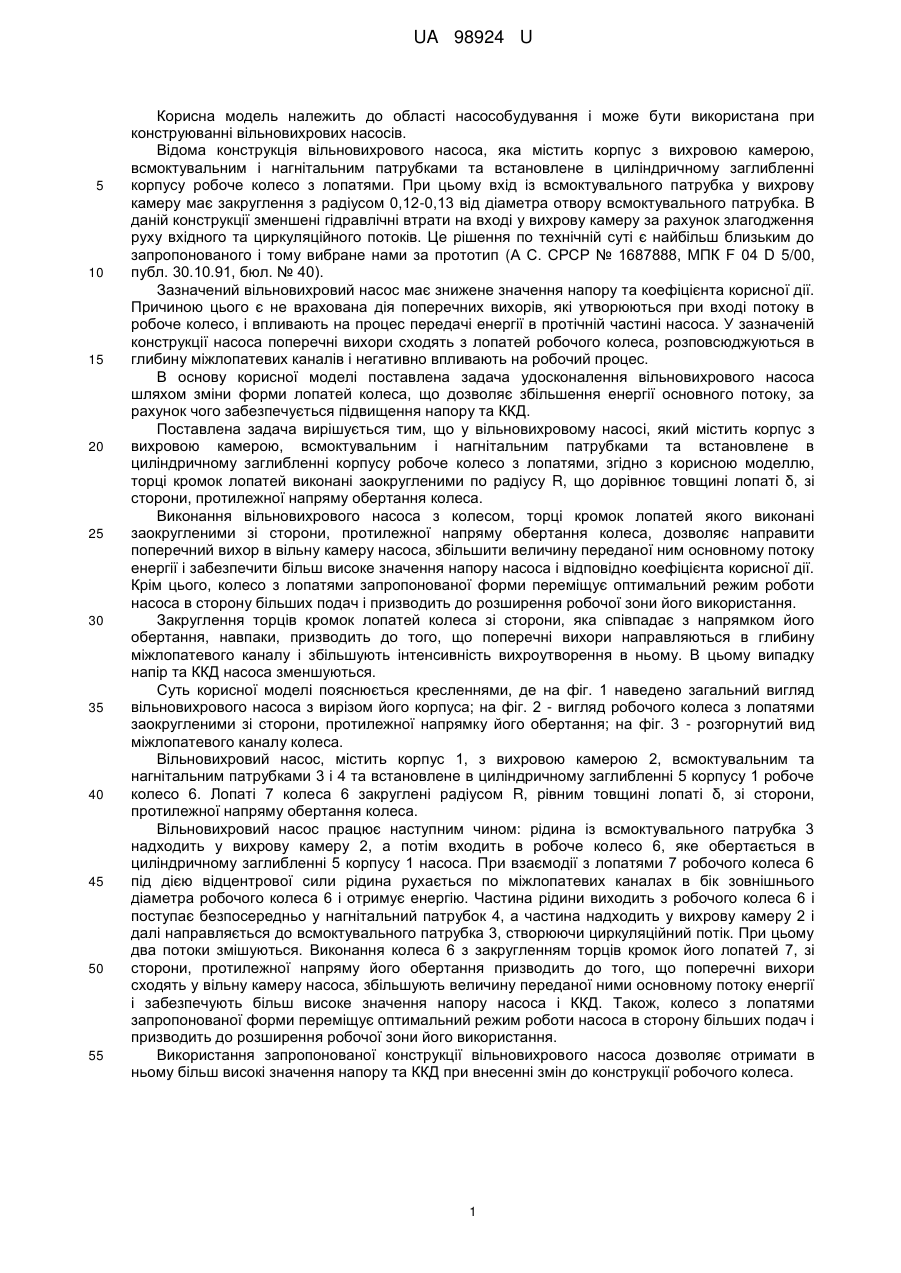

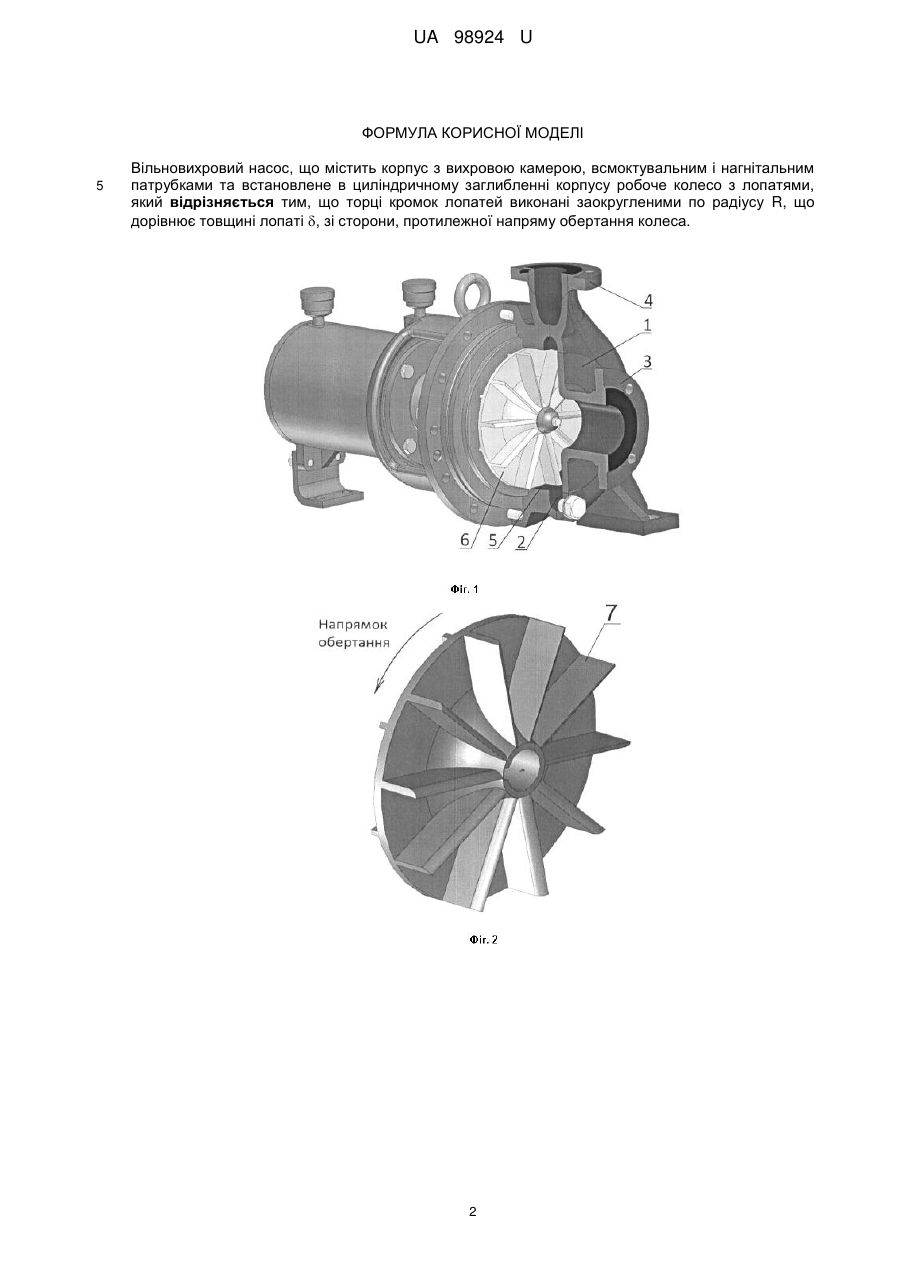

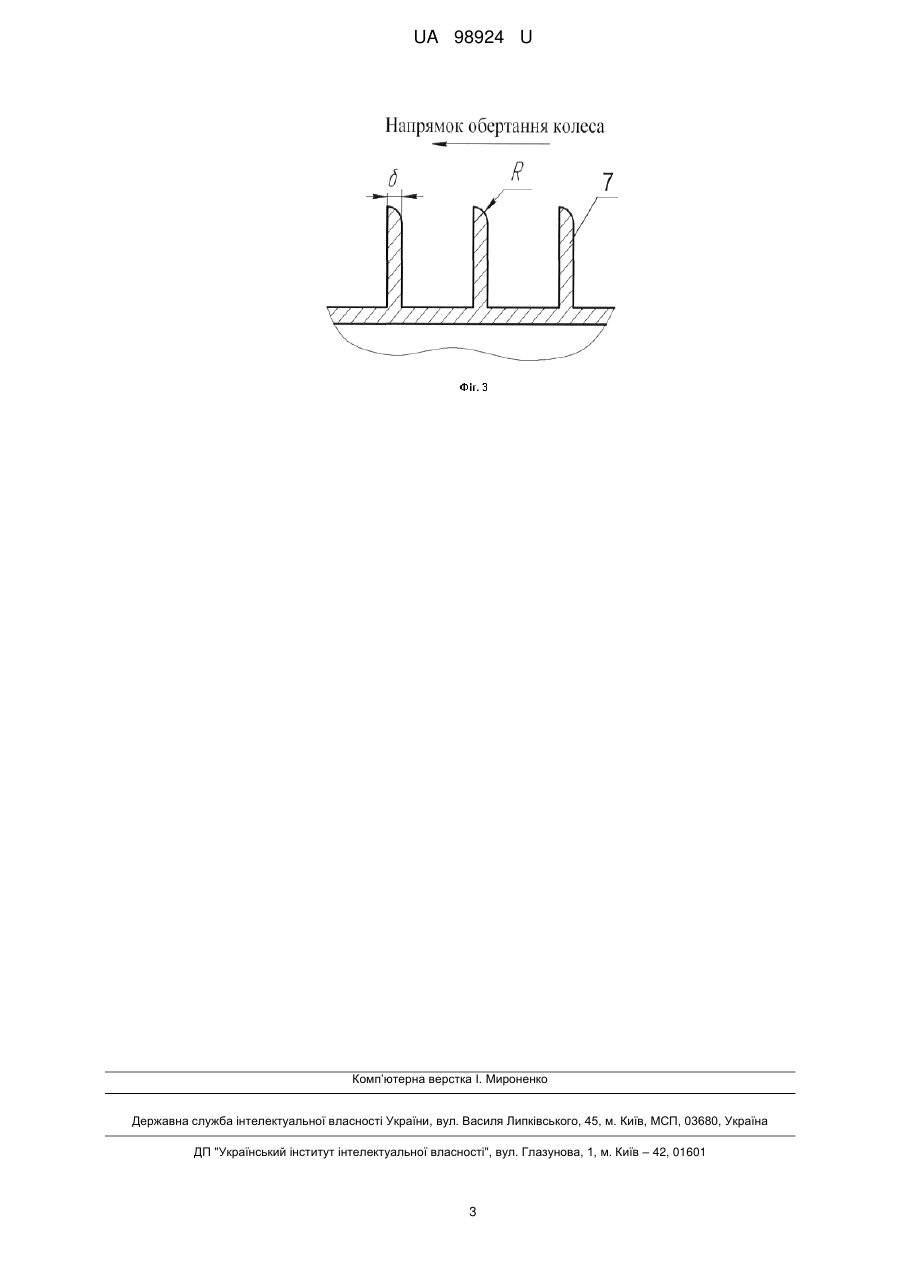

Реферат: UA 98924 U UA 98924 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області насособудування і може бути використана при конструюванні вільновихрових насосів. Відома конструкція вільновихрового насоса, яка містить корпус з вихровою камерою, всмоктувальним і нагнітальним патрубками та встановлене в циліндричному заглибленні корпусу робоче колесо з лопатями. При цьому вхід із всмоктувального патрубка у вихрову камеру має закруглення з радіусом 0,12-0,13 від діаметра отвору всмоктувального патрубка. В даній конструкції зменшені гідравлічні втрати на вході у вихрову камеру за рахунок злагодження руху вхідного та циркуляційного потоків. Це рішення по технічній суті є найбільш близьким до запропонованого і тому вибране нами за прототип (А С. СРСР № 1687888, МПК F 04 D 5/00, публ. 30.10.91, бюл. № 40). Зазначений вільновихровий насос має знижене значення напору та коефіцієнта корисної дії. Причиною цього є не врахована дія поперечних вихорів, які утворюються при вході потоку в робоче колесо, і впливають на процес передачі енергії в протічній частині насоса. У зазначеній конструкції насоса поперечні вихори сходять з лопатей робочого колеса, розповсюджуються в глибину міжлопатевих каналів і негативно впливають на робочий процес. В основу корисної моделі поставлена задача удосконалення вільновихрового насоса шляхом зміни форми лопатей колеса, що дозволяє збільшення енергії основного потоку, за рахунок чого забезпечується підвищення напору та ККД. Поставлена задача вирішується тим, що у вільновихровому насосі, який містить корпус з вихровою камерою, всмоктувальним і нагнітальним патрубками та встановлене в циліндричному заглибленні корпусу робоче колесо з лопатями, згідно з корисною моделлю, торці кромок лопатей виконані заокругленими по радіусу R, що дорівнює товщині лопаті δ, зі сторони, протилежної напряму обертання колеса. Виконання вільновихрового насоса з колесом, торці кромок лопатей якого виконані заокругленими зі сторони, протилежної напряму обертання колеса, дозволяє направити поперечний вихор в вільну камеру насоса, збільшити величину переданої ним основному потоку енергії і забезпечити більш високе значення напору насоса і відповідно коефіцієнта корисної дії. Крім цього, колесо з лопатями запропонованої форми переміщує оптимальний режим роботи насоса в сторону більших подач і призводить до розширення робочої зони його використання. Закруглення торців кромок лопатей колеса зі сторони, яка співпадає з напрямком його обертання, навпаки, призводить до того, що поперечні вихори направляються в глибину міжлопатевого каналу і збільшують інтенсивність вихроутворення в ньому. В цьому випадку напір та ККД насоса зменшуються. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 наведено загальний вигляд вільновихрового насоса з вирізом його корпуса; на фіг. 2 - вигляд робочого колеса з лопатями заокругленими зі сторони, протилежної напрямку його обертання; на фіг. 3 - розгорнутий вид міжлопатевого каналу колеса. Вільновихровий насос, містить корпус 1, з вихровою камерою 2, всмоктувальним та нагнітальним патрубками 3 і 4 та встановлене в циліндричному заглибленні 5 корпусу 1 робоче колесо 6. Лопаті 7 колеса 6 закруглені радіусом R, рівним товщині лопаті δ, зі сторони, протилежної напряму обертання колеса. Вільновихровий насос працює наступним чином: рідина із всмоктувального патрубка 3 надходить у вихрову камеру 2, а потім входить в робоче колесо 6, яке обертається в циліндричному заглибленні 5 корпусу 1 насоса. При взаємодії з лопатями 7 робочого колеса 6 під дією відцентрової сили рідина рухається по міжлопатевих каналах в бік зовнішнього діаметра робочого колеса 6 і отримує енергію. Частина рідини виходить з робочого колеса 6 і поступає безпосередньо у нагнітальний патрубок 4, а частина надходить у вихрову камеру 2 і далі направляється до всмоктувального патрубка 3, створюючи циркуляційний потік. При цьому два потоки змішуються. Виконання колеса 6 з закругленням торців кромок його лопатей 7, зі сторони, протилежної напряму його обертання призводить до того, що поперечні вихори сходять у вільну камеру насоса, збільшують величину переданої ними основному потоку енергії і забезпечують більш високе значення напору насоса і ККД. Також, колесо з лопатями запропонованої форми переміщує оптимальний режим роботи насоса в сторону більших подач і призводить до розширення робочої зони його використання. Використання запропонованої конструкції вільновихрового насоса дозволяє отримати в ньому більш високі значення напору та ККД при внесенні змін до конструкції робочого колеса. 1 UA 98924 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Вільновихровий насос, що містить корпус з вихровою камерою, всмоктувальним і нагнітальним патрубками та встановлене в циліндричному заглибленні корпусу робоче колесо з лопатями, який відрізняється тим, що торці кромок лопатей виконані заокругленими по радіусу R, що дорівнює товщині лопаті , зі сторони, протилежної напряму обертання колеса. 2 UA 98924 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
