Вузол обліку газу

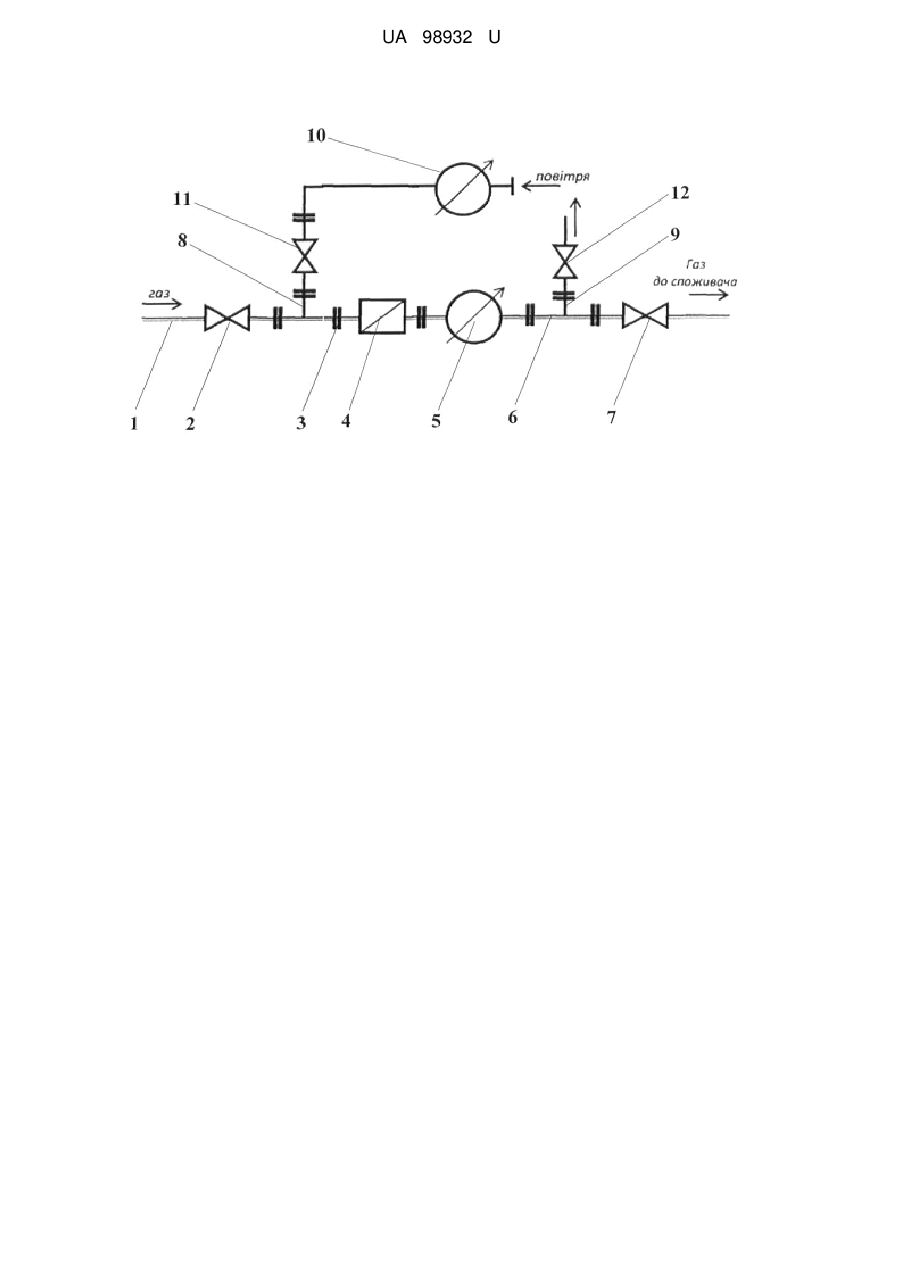

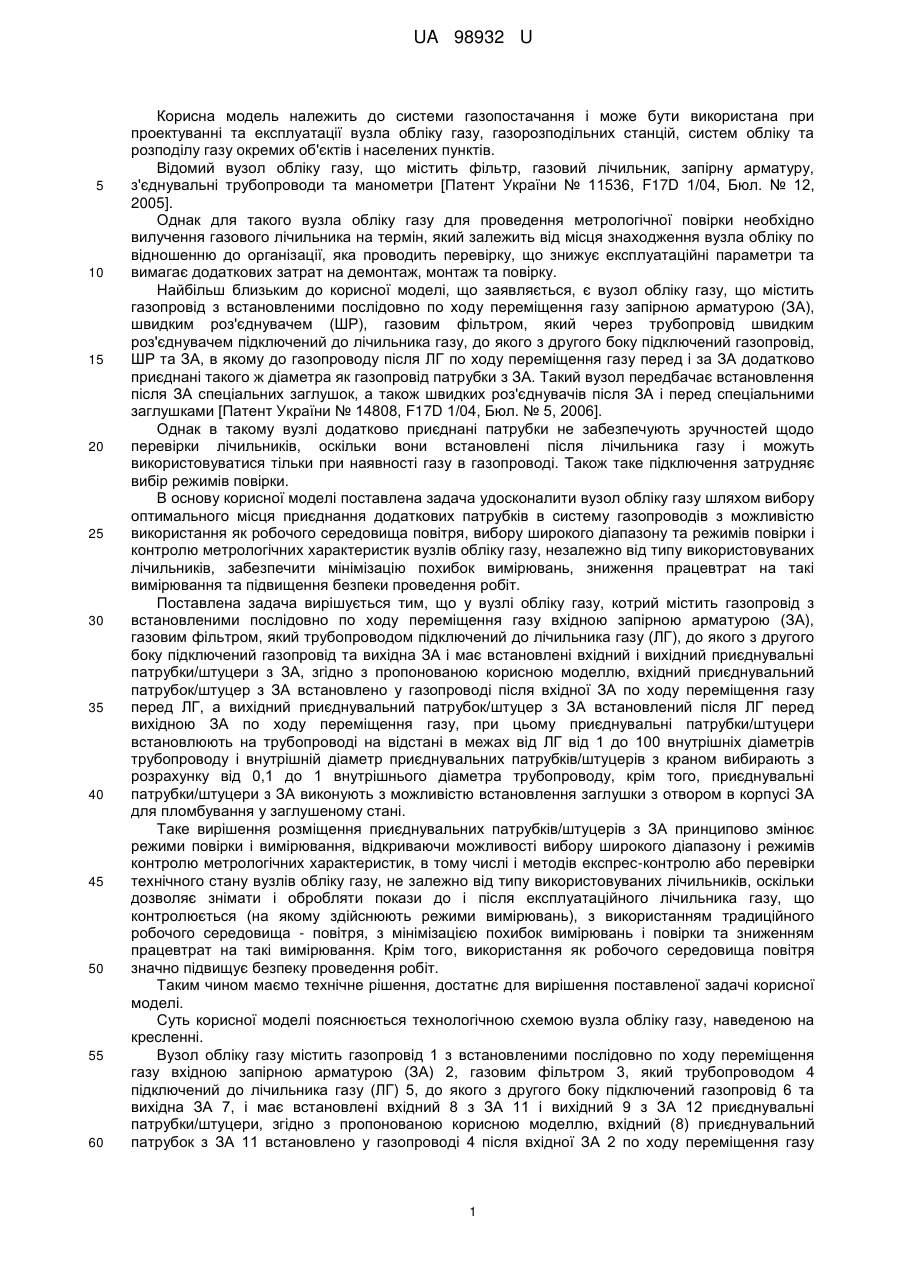

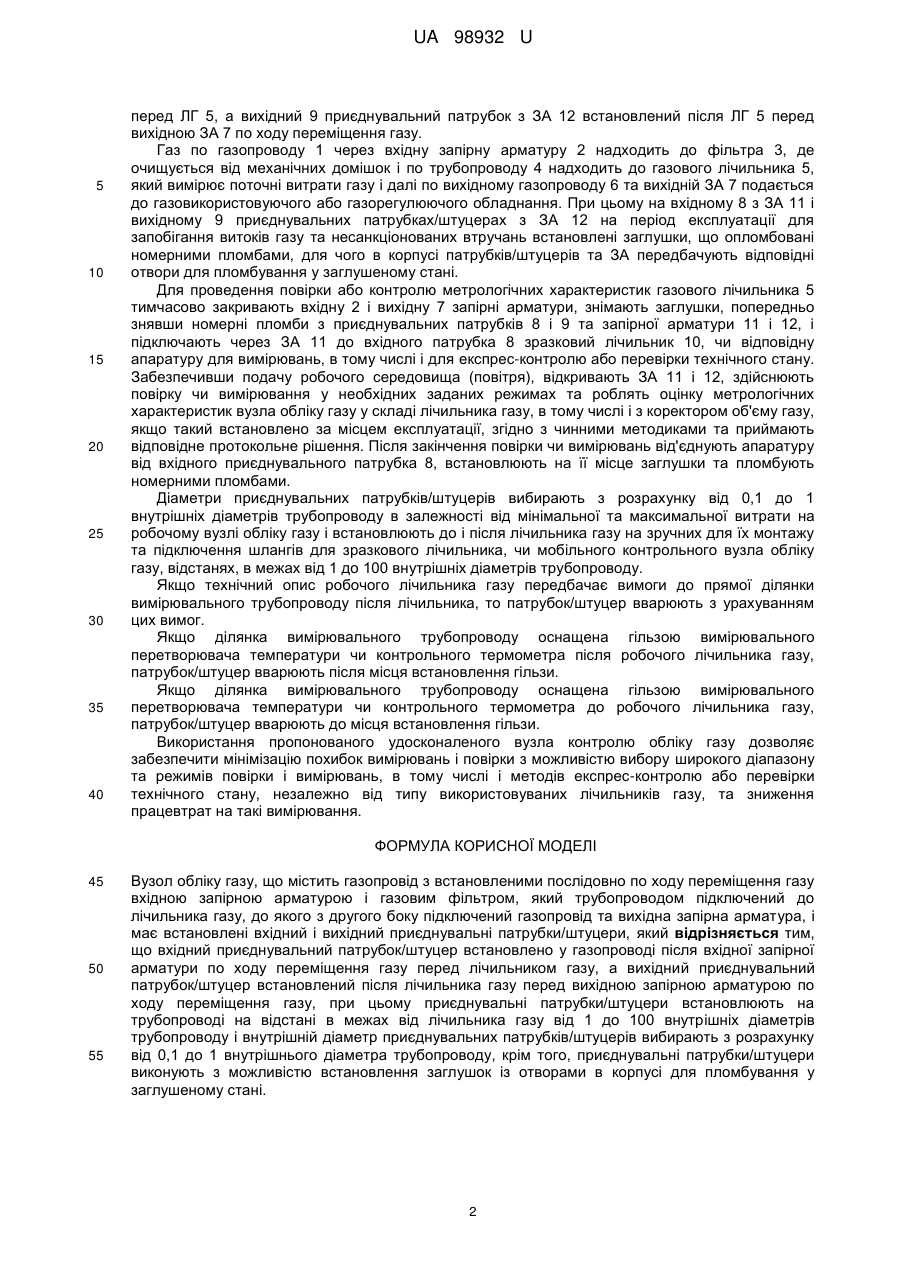

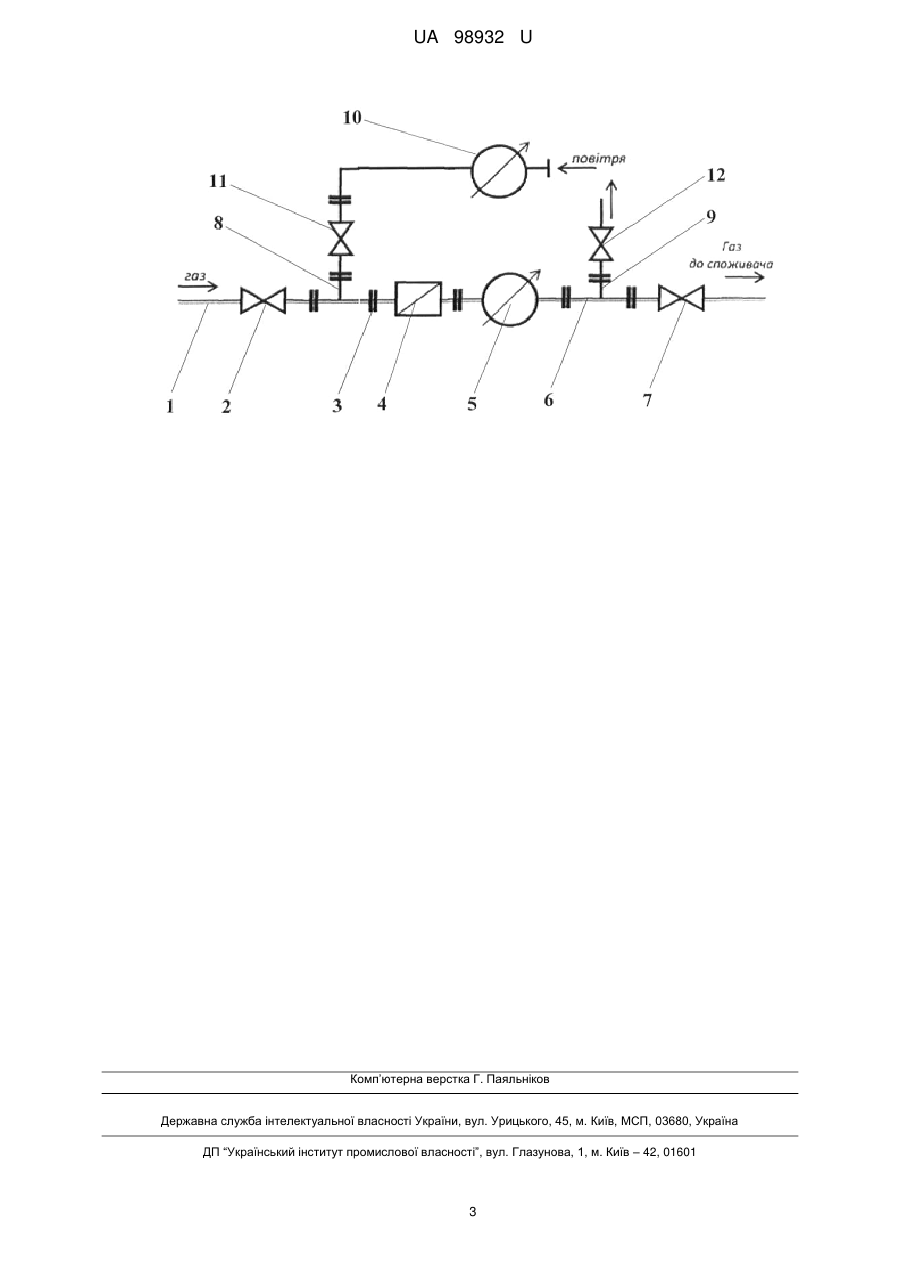

Реферат: Вузол обліку газу містить газопровід з встановленими послідовно по ходу переміщення газу вхідною запірною арматурою і газовим фільтром, який трубопроводом підключений до лічильника газу, до якого з другого боку підключений газопровід та вихідна запірна арматура, і має встановлені вхідний і вихідний приєднувальні патрубки/штуцери. Вхідний приєднувальний патрубок/штуцер встановлено у газопроводі після вхідної запірної арматури по ходу переміщення газу перед лічильником газу, а вихідний приєднувальний патрубок/штуцер встановлений після лічильника газу перед вихідною запірною арматурою по ходу переміщення газу. Приєднувальні патрубки/штуцери встановлюють на трубопроводі на відстані в межах від лічильника газу від 1 до 100 внутрішніх діаметрів трубопроводу і внутрішній діаметр приєднувальних патрубків/штуцерів вибирають з розрахунку від 0,1 до 1 внутрішнього діаметра трубопроводу, крім того, приєднувальні патрубки/штуцери виконують з можливістю встановлення заглушок із отворами в корпусі для пломбування у заглушеному стані. UA 98932 U (12) UA 98932 U UA 98932 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до системи газопостачання і може бути використана при проектуванні та експлуатації вузла обліку газу, газорозподільних станцій, систем обліку та розподілу газу окремих об'єктів і населених пунктів. Відомий вузол обліку газу, що містить фільтр, газовий лічильник, запірну арматуру, з'єднувальні трубопроводи та манометри [Патент України № 11536, F17D 1/04, Бюл. № 12, 2005]. Однак для такого вузла обліку газу для проведення метрологічної повірки необхідно вилучення газового лічильника на термін, який залежить від місця знаходження вузла обліку по відношенню до організації, яка проводить перевірку, що знижує експлуатаційні параметри та вимагає додаткових затрат на демонтаж, монтаж та повірку. Найбільш близьким до корисної моделі, що заявляється, є вузол обліку газу, що містить газопровід з встановленими послідовно по ходу переміщення газу запірною арматурою (ЗА), швидким роз'єднувачем (ШР), газовим фільтром, який через трубопровід швидким роз'єднувачем підключений до лічильника газу, до якого з другого боку підключений газопровід, ШР та ЗА, в якому до газопроводу після ЛГ по ходу переміщення газу перед і за ЗА додатково приєднані такого ж діаметра як газопровід патрубки з ЗА. Такий вузол передбачає встановлення після ЗА спеціальних заглушок, а також швидких роз'єднувачів після ЗА і перед спеціальними заглушками [Патент України № 14808, F17D 1/04, Бюл. № 5, 2006]. Однак в такому вузлі додатково приєднані патрубки не забезпечують зручностей щодо перевірки лічильників, оскільки вони встановлені після лічильника газу і можуть використовуватися тільки при наявності газу в газопроводі. Також таке підключення затрудняє вибір режимів повірки. В основу корисної моделі поставлена задача удосконалити вузол обліку газу шляхом вибору оптимального місця приєднання додаткових патрубків в систему газопроводів з можливістю використання як робочого середовища повітря, вибору широкого діапазону та режимів повірки і контролю метрологічних характеристик вузлів обліку газу, незалежно від типу використовуваних лічильників, забезпечити мінімізацію похибок вимірювань, зниження працевтрат на такі вимірювання та підвищення безпеки проведення робіт. Поставлена задача вирішується тим, що у вузлі обліку газу, котрий містить газопровід з встановленими послідовно по ходу переміщення газу вхідною запірною арматурою (ЗА), газовим фільтром, який трубопроводом підключений до лічильника газу (ЛГ), до якого з другого боку підключений газопровід та вихідна ЗА і має встановлені вхідний і вихідний приєднувальні патрубки/штуцери з ЗА, згідно з пропонованою корисною моделлю, вхідний приєднувальний патрубок/штуцер з ЗА встановлено у газопроводі після вхідної ЗА по ходу переміщення газу перед ЛГ, а вихідний приєднувальний патрубок/штуцер з ЗА встановлений після ЛГ перед вихідною ЗА по ходу переміщення газу, при цьому приєднувальні патрубки/штуцери встановлюють на трубопроводі на відстані в межах від ЛГ від 1 до 100 внутрішніх діаметрів трубопроводу і внутрішній діаметр приєднувальних патрубків/штуцерів з краном вибирають з розрахунку від 0,1 до 1 внутрішнього діаметра трубопроводу, крім того, приєднувальні патрубки/штуцери з ЗА виконують з можливістю встановлення заглушки з отвором в корпусі ЗА для пломбування у заглушеному стані. Таке вирішення розміщення приєднувальних патрубків/штуцерів з ЗА принципово змінює режими повірки і вимірювання, відкриваючи можливості вибору широкого діапазону і режимів контролю метрологічних характеристик, в тому числі і методів експрес-контролю або перевірки технічного стану вузлів обліку газу, не залежно від типу використовуваних лічильників, оскільки дозволяє знімати і обробляти покази до і після експлуатаційного лічильника газу, що контролюється (на якому здійснюють режими вимірювань), з використанням традиційного робочого середовища - повітря, з мінімізацією похибок вимірювань і повірки та зниженням працевтрат на такі вимірювання. Крім того, використання як робочого середовища повітря значно підвищує безпеку проведення робіт. Таким чином маємо технічне рішення, достатнє для вирішення поставленої задачі корисної моделі. Суть корисної моделі пояснюється технологічною схемою вузла обліку газу, наведеною на кресленні. Вузол обліку газу містить газопровід 1 з встановленими послідовно по ходу переміщення газу вхідною запірною арматурою (ЗА) 2, газовим фільтром 3, який трубопроводом 4 підключений до лічильника газу (ЛГ) 5, до якого з другого боку підключений газопровід 6 та вихідна ЗА 7, і має встановлені вхідний 8 з ЗА 11 і вихідний 9 з ЗА 12 приєднувальні патрубки/штуцери, згідно з пропонованою корисною моделлю, вхідний (8) приєднувальний патрубок з ЗА 11 встановлено у газопроводі 4 після вхідної ЗА 2 по ходу переміщення газу 1 UA 98932 U 5 10 15 20 25 30 35 40 перед ЛГ 5, а вихідний 9 приєднувальний патрубок з ЗА 12 встановлений після ЛГ 5 перед вихідною ЗА 7 по ходу переміщення газу. Газ по газопроводу 1 через вхідну запірну арматуру 2 надходить до фільтра 3, де очищується від механічних домішок і по трубопроводу 4 надходить до газового лічильника 5, який вимірює поточні витрати газу і далі по вихідному газопроводу 6 та вихідній ЗА 7 подається до газовикористовуючого або газорегулюючого обладнання. При цьому на вхідному 8 з ЗА 11 і вихідному 9 приєднувальних патрубках/штуцерах з ЗА 12 на період експлуатації для запобігання витоків газу та несанкціонованих втручань встановлені заглушки, що опломбовані номерними пломбами, для чого в корпусі патрубків/штуцерів та ЗА передбачують відповідні отвори для пломбування у заглушеному стані. Для проведення повірки або контролю метрологічних характеристик газового лічильника 5 тимчасово закривають вхідну 2 і вихідну 7 запірні арматури, знімають заглушки, попередньо знявши номерні пломби з приєднувальних патрубків 8 і 9 та запірної арматури 11 і 12, і підключають через ЗА 11 до вхідного патрубка 8 зразковий лічильник 10, чи відповідну апаратуру для вимірювань, в тому числі і для експрес-контролю або перевірки технічного стану. Забезпечивши подачу робочого середовища (повітря), відкривають ЗА 11 і 12, здійснюють повірку чи вимірювання у необхідних заданих режимах та роблять оцінку метрологічних характеристик вузла обліку газу у складі лічильника газу, в тому числі і з коректором об'єму газу, якщо такий встановлено за місцем експлуатації, згідно з чинними методиками та приймають відповідне протокольне рішення. Після закінчення повірки чи вимірювань від'єднують апаратуру від вхідного приєднувального патрубка 8, встановлюють на її місце заглушки та пломбують номерними пломбами. Діаметри приєднувальних патрубків/штуцерів вибирають з розрахунку від 0,1 до 1 внутрішніх діаметрів трубопроводу в залежності від мінімальної та максимальної витрати на робочому вузлі обліку газу і встановлюють до і після лічильника газу на зручних для їх монтажу та підключення шлангів для зразкового лічильника, чи мобільного контрольного вузла обліку газу, відстанях, в межах від 1 до 100 внутрішніх діаметрів трубопроводу. Якщо технічний опис робочого лічильника газу передбачає вимоги до прямої ділянки вимірювального трубопроводу після лічильника, то патрубок/штуцер вварюють з урахуванням цих вимог. Якщо ділянка вимірювального трубопроводу оснащена гільзою вимірювального перетворювача температури чи контрольного термометра після робочого лічильника газу, патрубок/штуцер вварюють після місця встановлення гільзи. Якщо ділянка вимірювального трубопроводу оснащена гільзою вимірювального перетворювача температури чи контрольного термометра до робочого лічильника газу, патрубок/штуцер вварюють до місця встановлення гільзи. Використання пропонованого удосконаленого вузла контролю обліку газу дозволяє забезпечити мінімізацію похибок вимірювань і повірки з можливістю вибору широкого діапазону та режимів повірки і вимірювань, в тому числі і методів експрес-контролю або перевірки технічного стану, незалежно від типу використовуваних лічильників газу, та зниження працевтрат на такі вимірювання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Вузол обліку газу, що містить газопровід з встановленими послідовно по ходу переміщення газу вхідною запірною арматурою і газовим фільтром, який трубопроводом підключений до лічильника газу, до якого з другого боку підключений газопровід та вихідна запірна арматура, і має встановлені вхідний і вихідний приєднувальні патрубки/штуцери, який відрізняється тим, що вхідний приєднувальний патрубок/штуцер встановлено у газопроводі після вхідної запірної арматури по ходу переміщення газу перед лічильником газу, а вихідний приєднувальний патрубок/штуцер встановлений після лічильника газу перед вихідною запірною арматурою по ходу переміщення газу, при цьому приєднувальні патрубки/штуцери встановлюють на трубопроводі на відстані в межах від лічильника газу від 1 до 100 внутрішніх діаметрів трубопроводу і внутрішній діаметр приєднувальних патрубків/штуцерів вибирають з розрахунку від 0,1 до 1 внутрішнього діаметра трубопроводу, крім того, приєднувальні патрубки/штуцери виконують з можливістю встановлення заглушок із отворами в корпусі для пломбування у заглушеному стані. 2 UA 98932 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
