Модернізований квартирний вузол обліку води

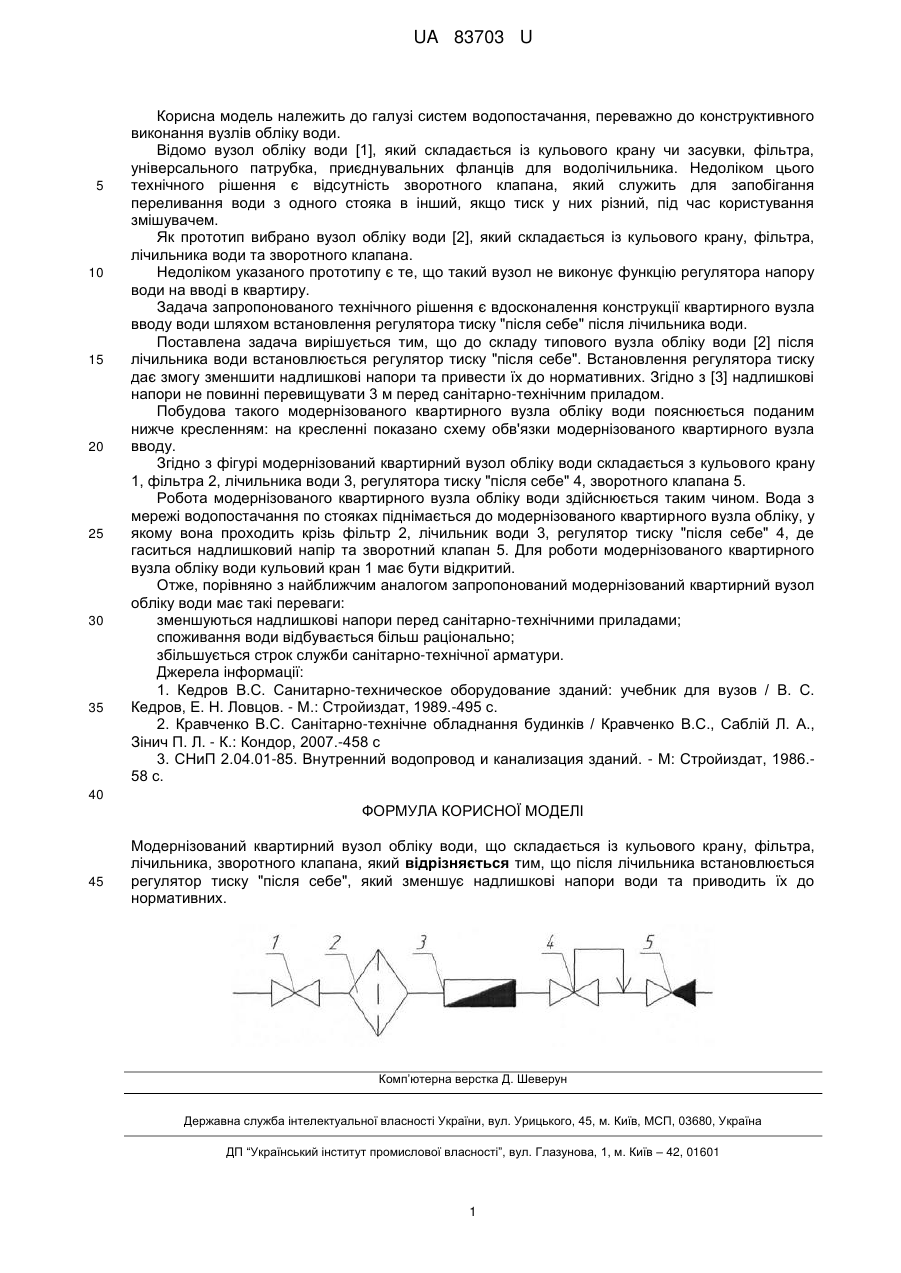

Реферат: Модернізований квартирний вузол обліку води складається із кульового крану, фільтра, лічильника, зворотного клапана. Після лічильника встановлюється регулятор тиску "після себе", який зменшує надлишкові напори води та приводить їх до нормативних. UA 83703 U (54) МОДЕРНІЗОВАНИЙ КВАРТИРНИЙ ВУЗОЛ ОБЛІКУ ВОДИ UA 83703 U UA 83703 U 5 10 15 20 25 30 35 Корисна модель належить до галузі систем водопостачання, переважно до конструктивного виконання вузлів обліку води. Відомо вузол обліку води [1], який складається із кульового крану чи засувки, фільтра, універсального патрубка, приєднувальних фланців для водолічильника. Недоліком цього технічного рішення є відсутність зворотного клапана, який служить для запобігання переливання води з одного стояка в інший, якщо тиск у них різний, під час користування змішувачем. Як прототип вибрано вузол обліку води [2], який складається із кульового крану, фільтра, лічильника води та зворотного клапана. Недоліком указаного прототипу є те, що такий вузол не виконує функцію регулятора напору води на вводі в квартиру. Задача запропонованого технічного рішення є вдосконалення конструкції квартирного вузла вводу води шляхом встановлення регулятора тиску "після себе" після лічильника води. Поставлена задача вирішується тим, що до складу типового вузла обліку води [2] після лічильника води встановлюється регулятор тиску "після себе". Встановлення регулятора тиску дає змогу зменшити надлишкові напори та привести їх до нормативних. Згідно з [3] надлишкові напори не повинні перевищувати 3 м перед санітарно-технічним приладом. Побудова такого модернізованого квартирного вузла обліку води пояснюється поданим нижче кресленням: на кресленні показано схему обв'язки модернізованого квартирного вузла вводу. Згідно з фігурі модернізований квартирний вузол обліку води складається з кульового крану 1, фільтра 2, лічильника води 3, регулятора тиску "після себе" 4, зворотного клапана 5. Робота модернізованого квартирного вузла обліку води здійснюється таким чином. Вода з мережі водопостачання по стояках піднімається до модернізованого квартирного вузла обліку, у якому вона проходить крізь фільтр 2, лічильник води 3, регулятор тиску "після себе" 4, де гаситься надлишковий напір та зворотний клапан 5. Для роботи модернізованого квартирного вузла обліку води кульовий кран 1 має бути відкритий. Отже, порівняно з найближчим аналогом запропонований модернізований квартирний вузол обліку води має такі переваги: зменшуються надлишкові напори перед санітарно-технічними приладами; споживання води відбувається більш раціонально; збільшується строк служби санітарно-технічної арматури. Джерела інформації: 1. Кедров B.C. Санитарно-техническое оборудование зданий: учебник для вузов / В. С. Кедров, Е. Н. Ловцов. - М.: Стройиздат, 1989.-495 с. 2. Кравченко B.C. Санітарно-технічне обладнання будинків / Кравченко B.C., Саблій Л. А., Зінич П. Л. - К.: Кондор, 2007.-458 с 3. СНиП 2.04.01-85. Внутренний водопровод и канализация зданий. - М: Стройиздат, 1986.58 с. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Модернізований квартирний вузол обліку води, що складається із кульового крану, фільтра, лічильника, зворотного клапана, який відрізняється тим, що після лічильника встановлюється регулятор тиску "після себе", який зменшує надлишкові напори води та приводить їх до нормативних. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
