Протиударна футболка

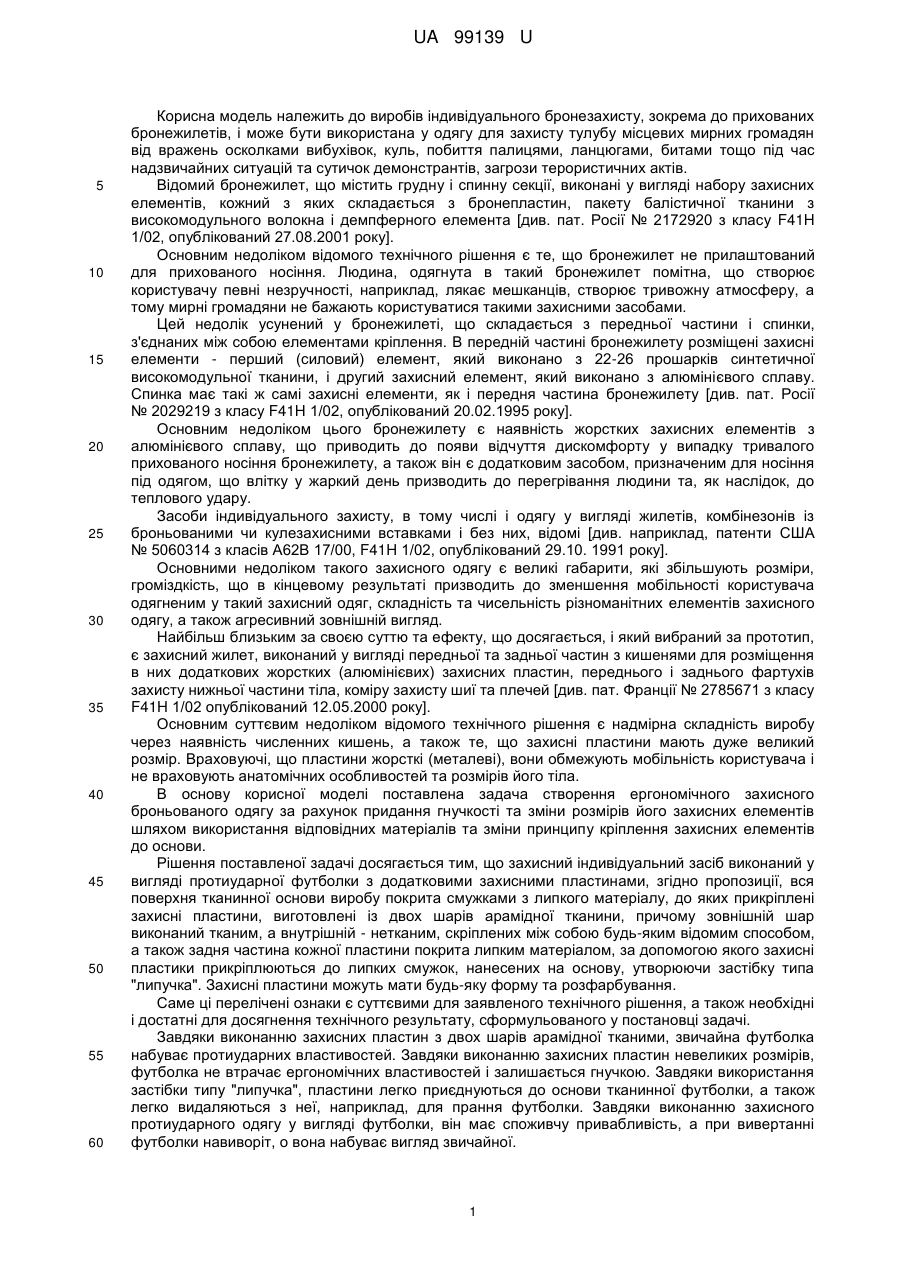

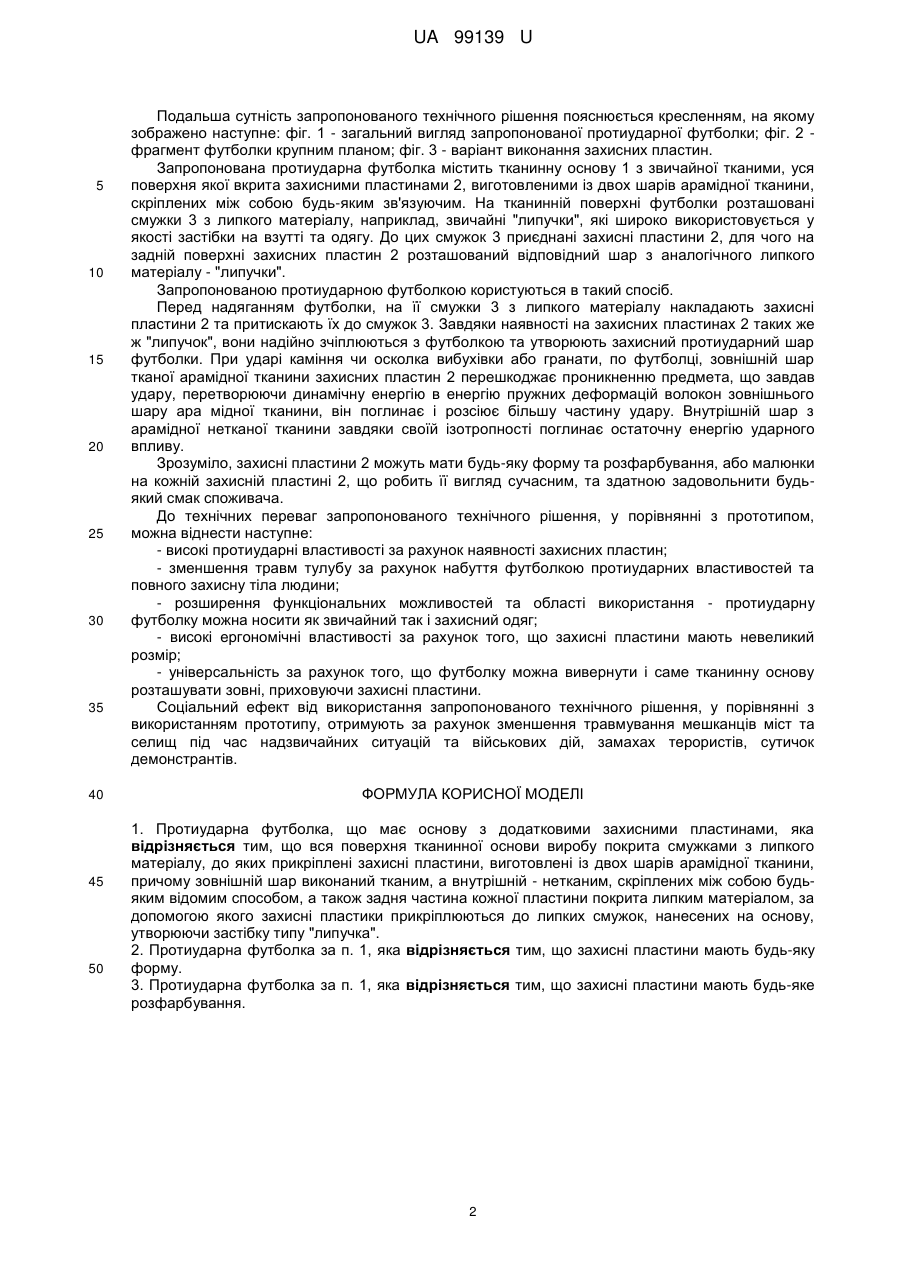

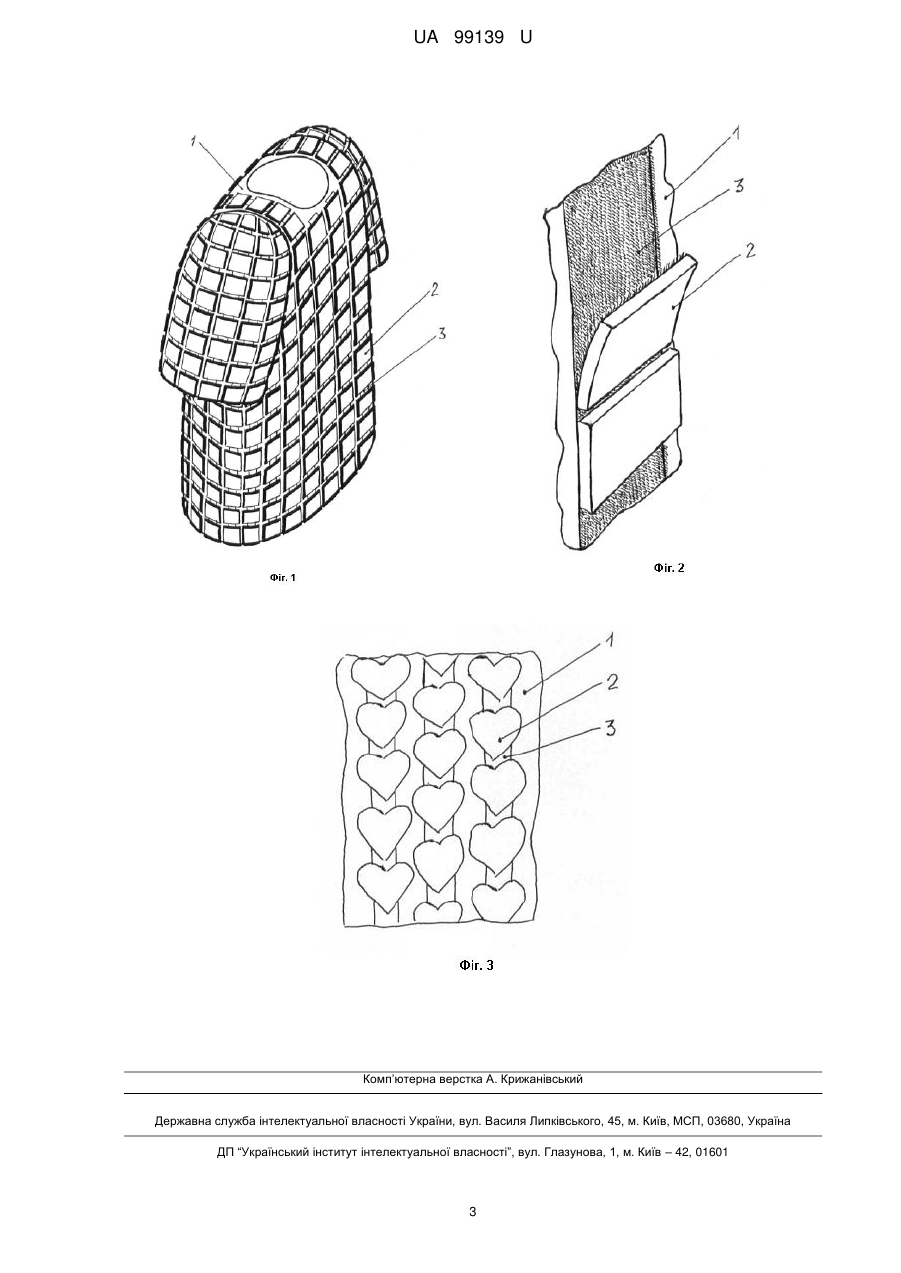

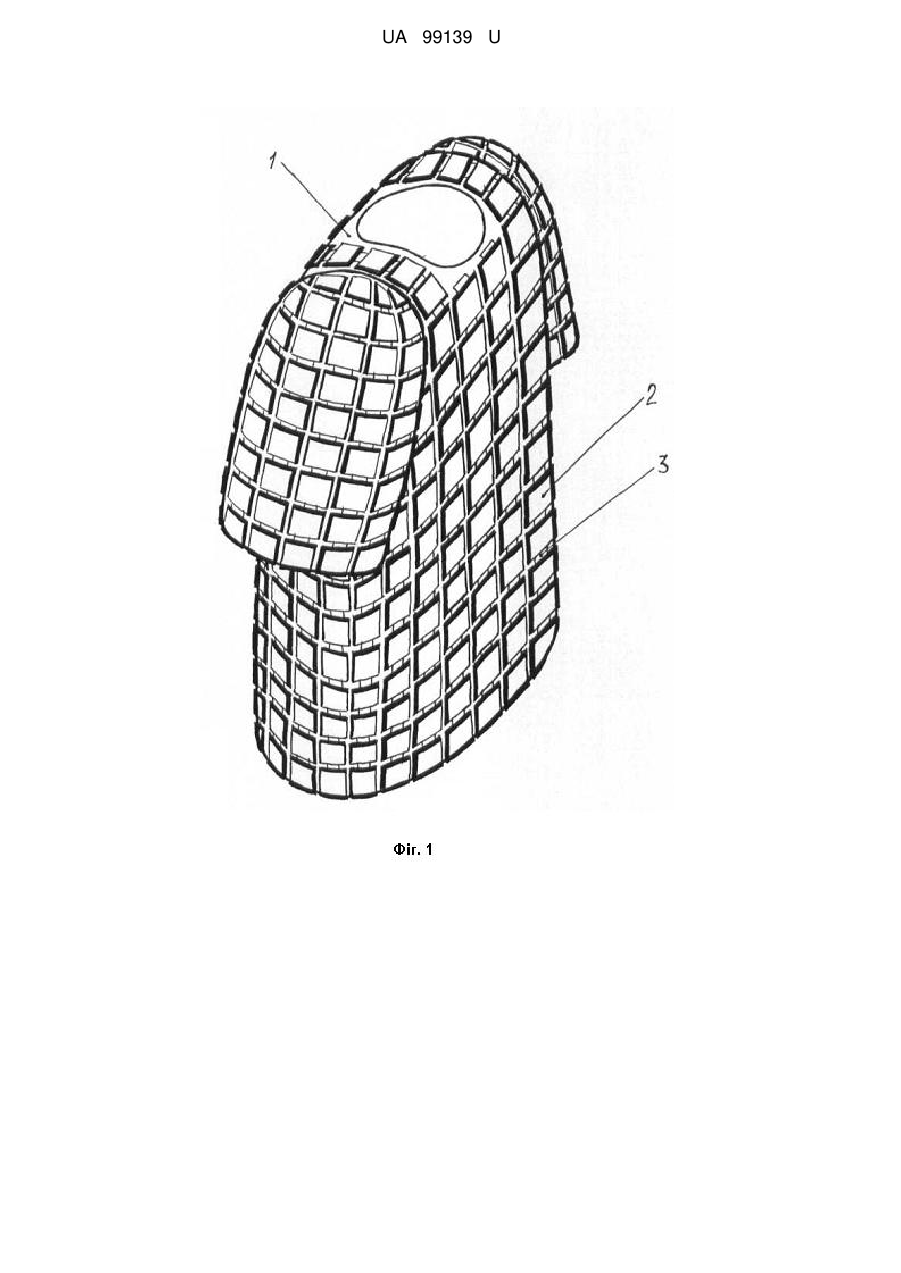

Реферат: UA 99139 U UA 99139 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до виробів індивідуального бронезахисту, зокрема до прихованих бронежилетів, і може бути використана у одягу для захисту тулубу місцевих мирних громадян від вражень осколками вибухівок, куль, побиття палицями, ланцюгами, битами тощо під час надзвичайних ситуацій та сутичок демонстрантів, загрози терористичних актів. Відомий бронежилет, що містить грудну і спинну секції, виконані у вигляді набору захисних елементів, кожний з яких складається з бронепластин, пакету балістичної тканини з високомодульного волокна і демпферного елемента [див. пат. Росії № 2172920 з класу F41H 1/02, опублікований 27.08.2001 року]. Основним недоліком відомого технічного рішення є те, що бронежилет не прилаштований для прихованого носіння. Людина, одягнута в такий бронежилет помітна, що створює користувачу певні незручності, наприклад, лякає мешканців, створює тривожну атмосферу, а тому мирні громадяни не бажають користуватися такими захисними засобами. Цей недолік усунений у бронежилеті, що складається з передньої частини і спинки, з'єднаних між собою елементами кріплення. В передній частині бронежилету розміщені захисні елементи - перший (силовий) елемент, який виконано з 22-26 прошарків синтетичної високомодульної тканини, і другий захисний елемент, який виконано з алюмінієвого сплаву. Спинка має такі ж самі захисні елементи, як і передня частина бронежилету [див. пат. Росії № 2029219 з класу F41H 1/02, опублікований 20.02.1995 року]. Основним недоліком цього бронежилету є наявність жорстких захисних елементів з алюмінієвого сплаву, що приводить до появи відчуття дискомфорту у випадку тривалого прихованого носіння бронежилету, а також він є додатковим засобом, призначеним для носіння під одягом, що влітку у жаркий день призводить до перегрівання людини та, як наслідок, до теплового удару. Засоби індивідуального захисту, в тому числі і одягу у вигляді жилетів, комбінезонів із броньованими чи кулезахисними вставками і без них, відомі [див. наприклад, патенти США № 5060314 з класів А62В 17/00, F41H 1/02, опублікований 29.10. 1991 року]. Основними недоліком такого захисного одягу є великі габарити, які збільшують розміри, громіздкість, що в кінцевому результаті призводить до зменшення мобільності користувача одягненим у такий захисний одяг, складність та чисельність різноманітних елементів захисного одягу, а також агресивний зовнішній вигляд. Найбільш близьким за своєю суттю та ефекту, що досягається, і який вибраний за прототип, є захисний жилет, виконаний у вигляді передньої та задньої частин з кишенями для розміщення в них додаткових жорстких (алюмінієвих) захисних пластин, переднього і заднього фартухів захисту нижньої частини тіла, коміру захисту шиї та плечей [див. пат. Франції № 2785671 з класу F41H 1/02 опублікований 12.05.2000 року]. Основним суттєвим недоліком відомого технічного рішення є надмірна складність виробу через наявність численних кишень, а також те, що захисні пластини мають дуже великий розмір. Враховуючі, що пластини жорсткі (металеві), вони обмежують мобільність користувача і не враховують анатомічних особливостей та розмірів його тіла. В основу корисної моделі поставлена задача створення ергономічного захисного броньованого одягу за рахунок придання гнучкості та зміни розмірів його захисних елементів шляхом використання відповідних матеріалів та зміни принципу кріплення захисних елементів до основи. Рішення поставленої задачі досягається тим, що захисний індивідуальний засіб виконаний у вигляді протиударної футболки з додатковими захисними пластинами, згідно пропозиції, вся поверхня тканинної основи виробу покрита смужками з липкого матеріалу, до яких прикріплені захисні пластини, виготовлені із двох шарів арамідної тканини, причому зовнішній шар виконаний тканим, а внутрішній - нетканим, скріплених між собою будь-яким відомим способом, а також задня частина кожної пластини покрита липким матеріалом, за допомогою якого захисні пластики прикріплюються до липких смужок, нанесених на основу, утворюючи застібку типа "липучка". Захисні пластини можуть мати будь-яку форму та розфарбування. Саме ці перелічені ознаки є суттєвими для заявленого технічного рішення, а також необхідні і достатні для досягнення технічного результату, сформульованого у постановці задачі. Завдяки виконанню захисних пластин з двох шарів арамідної тканими, звичайна футболка набуває протиударних властивостей. Завдяки виконанню захисних пластин невеликих розмірів, футболка не втрачає ергономічних властивостей і залишається гнучкою. Завдяки використання застібки типу "липучка", пластини легко приєднуються до основи тканинної футболки, а також легко видаляються з неї, наприклад, для прання футболки. Завдяки виконанню захисного протиударного одягу у вигляді футболки, він має споживчу привабливість, а при вивертанні футболки навиворіт, о вона набуває вигляд звичайної. 1 UA 99139 U 5 10 15 20 25 30 35 40 45 50 Подальша сутність запропонованого технічного рішення пояснюється кресленням, на якому зображено наступне: фіг. 1 - загальний вигляд запропонованої протиударної футболки; фіг. 2 фрагмент футболки крупним планом; фіг. 3 - варіант виконання захисних пластин. Запропонована протиударна футболка містить тканинну основу 1 з звичайної тканими, уся поверхня якої вкрита захисними пластинами 2, виготовленими із двох шарів арамідної тканини, скріплених між собою будь-яким зв'язуючим. На тканинній поверхні футболки розташовані смужки 3 з липкого матеріалу, наприклад, звичайні "липучки", які широко використовується у якості застібки на взутті та одягу. До цих смужок 3 приєднані захисні пластини 2, для чого на задній поверхні захисних пластин 2 розташований відповідний шар з аналогічного липкого матеріалу - "липучки". Запропонованою протиударною футболкою користуються в такий спосіб. Перед надяганням футболки, на її смужки 3 з липкого матеріалу накладають захисні пластини 2 та притискають їх до смужок 3. Завдяки наявності на захисних пластинах 2 таких же ж "липучок", вони надійно зчіплюються з футболкою та утворюють захисний протиударний шар футболки. При ударі каміння чи осколка вибухівки або гранати, по футболці, зовнішній шар тканої арамідної тканини захисних пластин 2 перешкоджає проникненню предмета, що завдав удару, перетворюючи динамічну енергію в енергію пружних деформацій волокон зовнішнього шару ара мідної тканини, він поглинає і розсіює більшу частину удару. Внутрішній шар з арамідної нетканої тканини завдяки своїй ізотропності поглинає остаточну енергію ударного впливу. Зрозуміло, захисні пластини 2 можуть мати будь-яку форму та розфарбування, або малюнки на кожній захисній пластині 2, що робить її вигляд сучасним, та здатною задовольнити будьякий смак споживача. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести наступне: - високі протиударні властивості за рахунок наявності захисних пластин; - зменшення травм тулубу за рахунок набуття футболкою протиударних властивостей та повного захисну тіла людини; - розширення функціональних можливостей та області використання - протиударну футболку можна носити як звичайний так і захисний одяг; - високі ергономічні властивості за рахунок того, що захисні пластини мають невеликий розмір; - універсальність за рахунок того, що футболку можна вивернути і саме тканинну основу розташувати зовні, приховуючи захисні пластини. Соціальний ефект від використання запропонованого технічного рішення, у порівнянні з використанням прототипу, отримують за рахунок зменшення травмування мешканців міст та селищ під час надзвичайних ситуацій та військових дій, замахах терористів, сутичок демонстрантів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Протиударна футболка, що має основу з додатковими захисними пластинами, яка відрізняється тим, що вся поверхня тканинної основи виробу покрита смужками з липкого матеріалу, до яких прикріплені захисні пластини, виготовлені із двох шарів арамідної тканини, причому зовнішній шар виконаний тканим, а внутрішній - нетканим, скріплених між собою будьяким відомим способом, а також задня частина кожної пластини покрита липким матеріалом, за допомогою якого захисні пластики прикріплюються до липких смужок, нанесених на основу, утворюючи застібку типу "липучка". 2. Протиударна футболка за п. 1, яка відрізняється тим, що захисні пластини мають будь-яку форму. 3. Протиударна футболка за п. 1, яка відрізняється тим, що захисні пластини мають будь-яке розфарбування. 2 UA 99139 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
