Захисна накладка верхнього одягу

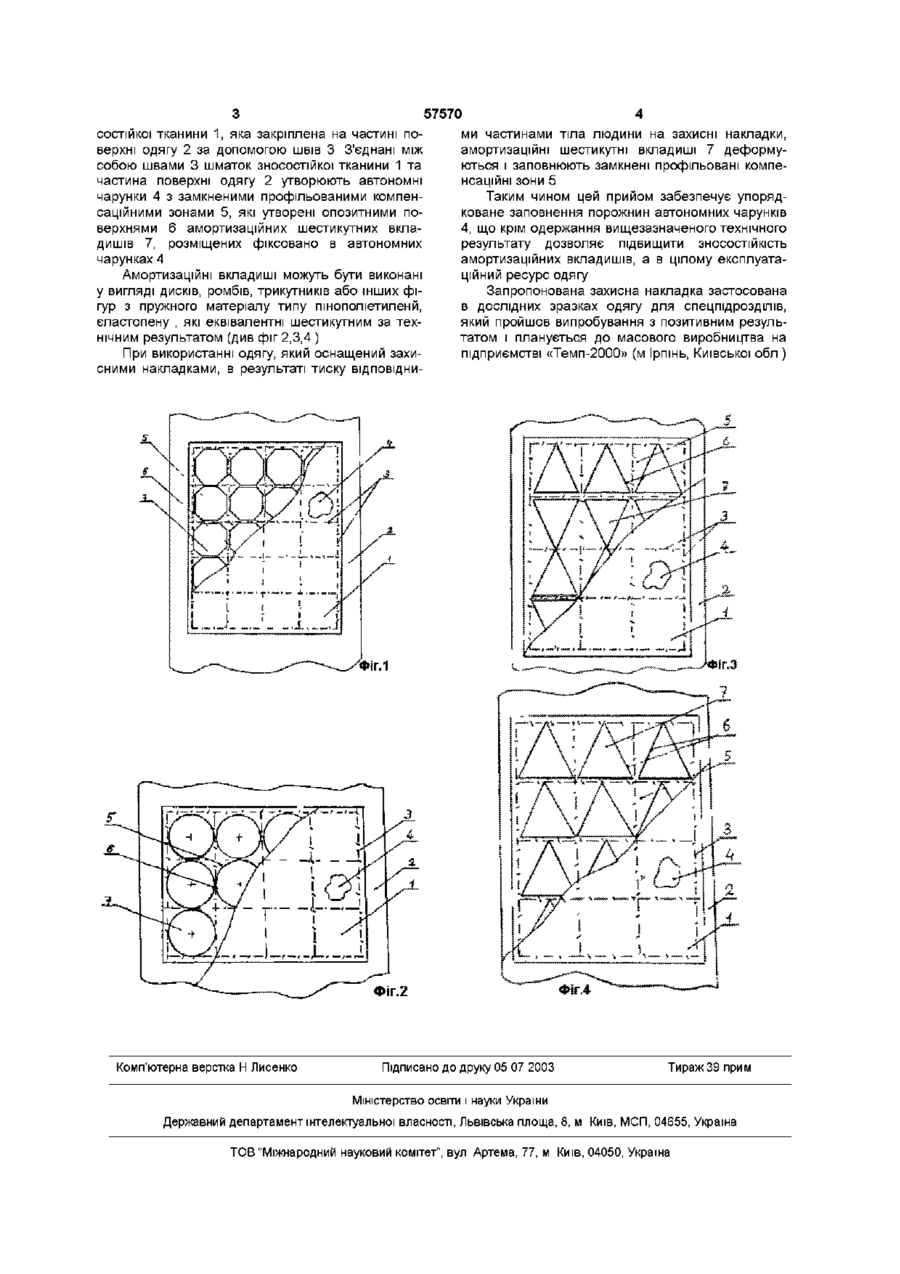

1 Захисна накладка верхнього одягу, яка містить утворені шматком зносостійкого матеріалу за допомогою швів автономні чарунки та розміщені в них амортизаційні вкладиші, яка відрізняється тим, що в автономних чарунках захисної накладки виконані профільовані компенсаційні зони, які утворені частинами опозитних поверхонь амортизаційних вкладишів, причому останні в автономних чарунках розміщені фіксовано 2 Захисна накладка верхнього одягу за п 1, яка відрізняється тим, що амортизаційні вкладиші виконані в вигляді шестикутників Винахід відноситься до верхнього одягу, а точніше, до захисних пристроїв, і може бути використаним при пошитті робочого, спортивного, військового та іншого одягу Вже ВІДОМІ захисні накладки до спеціального одягу, які являють собою профільовані шматки тканини, які нашиті на необхідних місцях поверхні верхнього одягу У другому варианті виконання між накладкою і частиною поверхні одягу розміщений амортизаційний вкладиш, який закріплений за допомогою подовжніх та поперечних швів Одна з таких захисних накладок, обраної в якості найближчого аналогу, являє собою шматок зносостійкої тканини, закріпленої швами на частиш зовнішньої поверхні одягу, яка утворює прямокутні кишені з автономними чарунками, що повторюють конфігурацію кишень Кожна автономна чарунка утворена подовжніми та поперечними швами, в яких вільно розміщені прямокутні амортизаційні вкладиші з пшополіетилену (див Патент України 304, А41Д13/10, 1998р) Недоліком відомої захисної накладки є те, що амортизаційні вкладиші розташовані в автономних чарунках вільно і в процесі користування одягом зміщуються в непередбаченому напрямку та займають хаотичне неупорядковане положення, що негативно відбивається на амортизаційних властивостях захисної накладки, особливо при значному навантаженні, а и ЗОВНІШНІЙ ВИГЛЯД В процесі експлуатації одягу приймає непривабливий вигляд В основу винаходу покладена задача поліп шення умов деформування амортизаційних вкладишів за рахунок їх фіксованого розміщення в автономних чарунках, що забезпечує рівномірну роздачу амортизаційних вкладишів Ця задача вирішена тим, що в захисній накладці верхнього одягу, яка має утворені шматком зносостійкої тканини за допомогою швів автономні чарунки та розміщені в них амортизаційні вкладиші, а в автономних чарунках виконані замкнені профільовані компенсаційні зони, які утворені частинами опозитних поверхонь амортизаційних вкладишів, причому, останні в автономних чарунках розміщені фіксовано Поставлена задача досягається також і тим, що амортизаційні вкладиші виконані у вигляді шестикутників Виконання в автономних чарунках замкнених профільованих компенсаційних зон, а також фіксоване закріплення в автономних чарунках амортизаційних вкладишів дозволяє одержати новий раніше невідомий технічний результат, а саме, підвищення амортизаційних властивостей захисної накладки в цілому, що значно знижує больовий синдром та можливість травмування захищаємих від тиску місцях тіла людини, наприклад, при знаходженні в позі «коліна - ЛІКТІ» Далі винахід пояснюється докладним описом приклада використання, а також кресленням, де на фіг 1 зображений загальний вигляд захисної накладки, а на фіг 2,3,4 - різноманітні форми амортизаційних вкладишів та їх фіксації в автономних чарунках Захисна накладка складається з шматка зно О ю ю 57570 состійкої тканини 1, яка закріплена на частині поверхні одягу 2 за допомогою швів 3 З'єднані між собою швами 3 шматок зносостійкої тканини 1 та частина поверхні одягу 2 утворюють автономні чарунки 4 з замкненими профільованими компенсаційними зонами 5, які утворені опозитними поверхнями 6 амортизаційних шестикутних вкладишів 7, розміщених фіксовано в автономних чарунках 4 Амортизаційні вкладиші можуть бути виконані у вигляді дисків, ромбів, трикутників або інших фігур з пружного матеріалу типу пшополіетиленй, єластопену , які еквівалентні шестикутним за технічним результатом (див фіг 2,3,4 ) При використанні одягу, який оснащений захисними накладками, в результаті тиску ВІДПОВІДНИ МИ частинами тіла людини на захисні накладки, амортизаційні шестикутні вкладиші 7 деформуються і заповнюють замкнені профільовані компенсаційні зони 5 Таким чином цей прийом забезпечує упорядковане заповнення порожнин автономних чарунків 4, що крім одержання вищезазначеного технічного результату дозволяє підвищити ЗНОСОСТІЙКІСТЬ амортизаційних вкладишів, а в цілому експлуатаційний ресурс одягу Запропонована захисна накладка застосована в дослідних зразках одягу для спецпідрозділів, який пройшов випробування з позитивним результатом і планується до масового виробництва на підприємстві «Темп-2000» (м Ірпінь, Київської обл ) ІГ.1 5* Фіг.2 Комп'ютерна верстка Н Лисенко Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
