Короткозамикальний пристрій для перемикальних пристроїв середньої та високої напруги

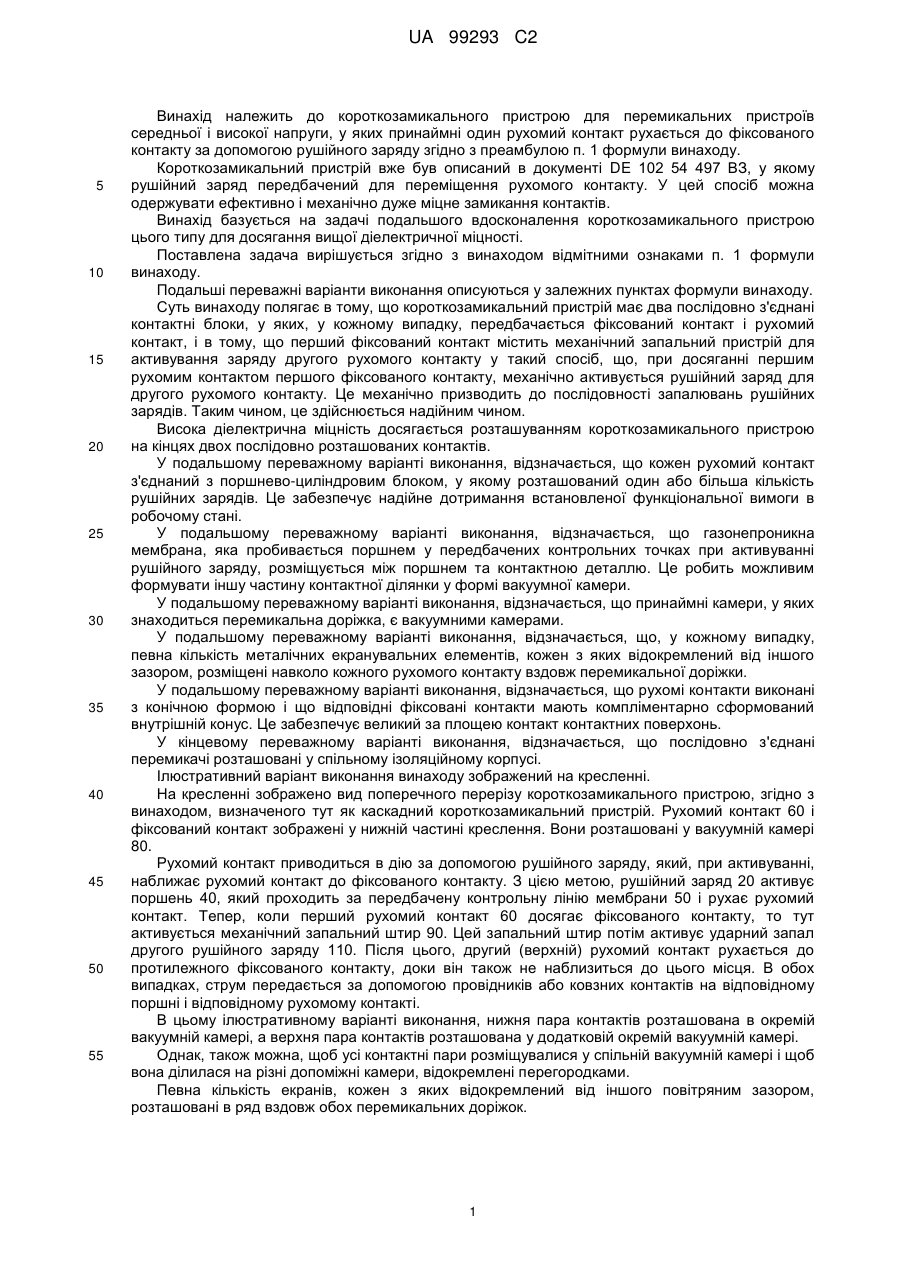

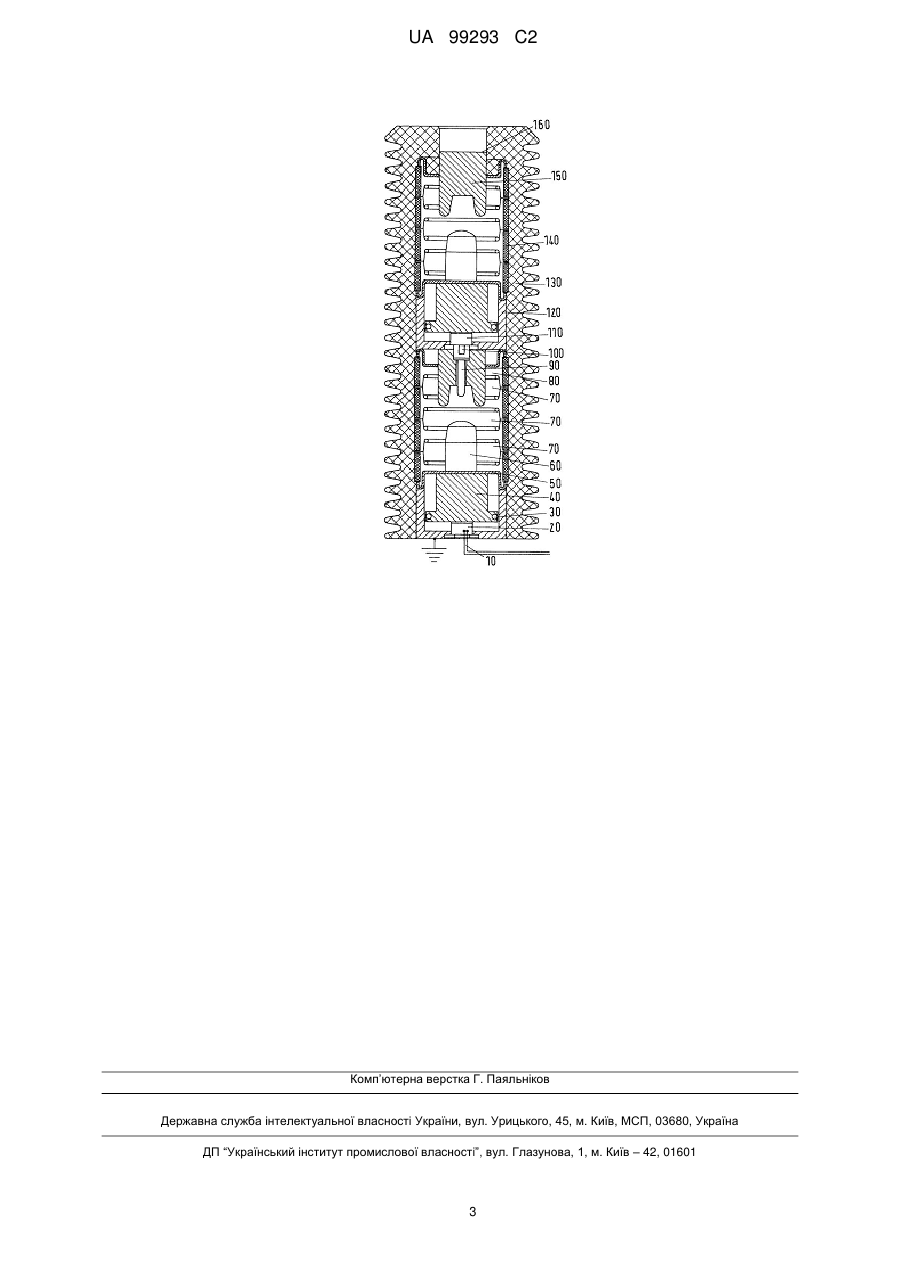

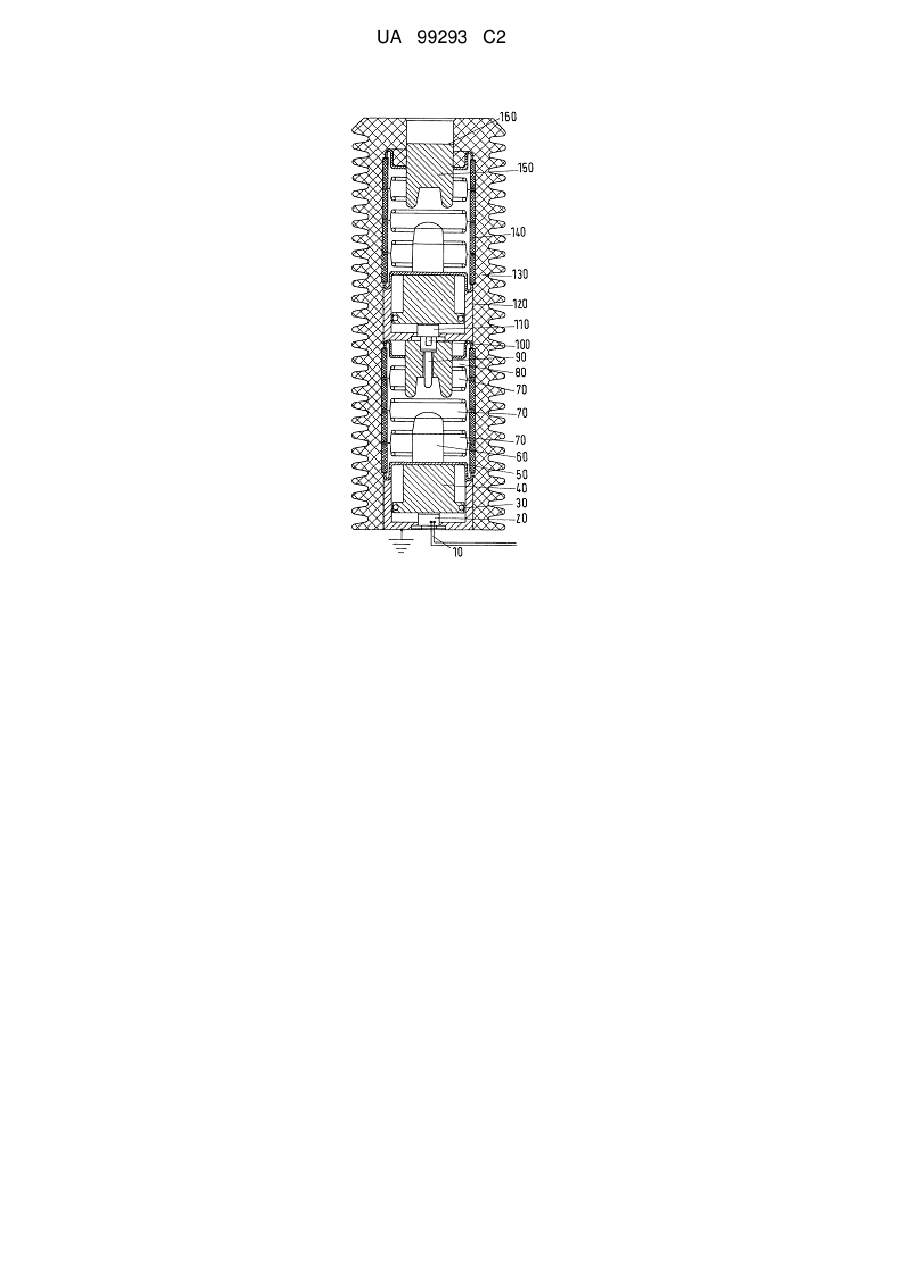

Реферат: Винахід належить до короткозамикального пристрою для перемикальних пристроїв середньої і високої напруги, у якому принаймні один рухомий контакт рухається до фіксованого контакту за допомогою рушійного заряду. Для забезпечення вищої діелектричної міцності пропонується, щоб короткозамикальний пристрій містив два послідовно з'єднані контакти, у яких, у кожному випадку, передбачено фіксований і рухомий контакт, і щоб перший фіксований контакт містив механічний запальний пристрій для активування заряду другого рухомого контакту у такий спосіб, щоб, при досяганні першим рухомим контактом першого фіксованого контакту, механічно активувався рушійний заряд для другого рухомого контакту. UA 99293 C2 (12) UA 99293 C2 UA 99293 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до короткозамикального пристрою для перемикальних пристроїв середньої і високої напруги, у яких принаймні один рухомий контакт рухається до фіксованого контакту за допомогою рушійного заряду згідно з преамбулою п. 1 формули винаходу. Короткозамикальний пристрій вже був описаний в документі DE 102 54 497 ВЗ, у якому рушійний заряд передбачений для переміщення рухомого контакту. У цей спосіб можна одержувати ефективно і механічно дуже міцне замикання контактів. Винахід базується на задачі подальшого вдосконалення короткозамикального пристрою цього типу для досягання вищої діелектричної міцності. Поставлена задача вирішується згідно з винаходом відмітними ознаками п. 1 формули винаходу. Подальші переважні варіанти виконання описуються у залежних пунктах формули винаходу. Суть винаходу полягає в тому, що короткозамикальний пристрій має два послідовно з'єднані контактні блоки, у яких, у кожному випадку, передбачається фіксований контакт і рухомий контакт, і в тому, що перший фіксований контакт містить механічний запальний пристрій для активування заряду другого рухомого контакту у такий спосіб, що, при досяганні першим рухомим контактом першого фіксованого контакту, механічно активується рушійний заряд для другого рухомого контакту. Це механічно призводить до послідовності запалювань рушійних зарядів. Таким чином, це здійснюється надійним чином. Висока діелектрична міцність досягається розташуванням короткозамикального пристрою на кінцях двох послідовно розташованих контактів. У подальшому переважному варіанті виконання, відзначається, що кожен рухомий контакт з'єднаний з поршнево-циліндровим блоком, у якому розташований один або більша кількість рушійних зарядів. Це забезпечує надійне дотримання встановленої функціональної вимоги в робочому стані. У подальшому переважному варіанті виконання, відзначається, що газонепроникна мембрана, яка пробивається поршнем у передбачених контрольних точках при активуванні рушійного заряду, розміщується між поршнем та контактною деталлю. Це робить можливим формувати іншу частину контактної ділянки у формі вакуумної камери. У подальшому переважному варіанті виконання, відзначається, що принаймні камери, у яких знаходиться перемикальна доріжка, є вакуумними камерами. У подальшому переважному варіанті виконання, відзначається, що, у кожному випадку, певна кількість металічних екранувальних елементів, кожен з яких відокремлений від іншого зазором, розміщені навколо кожного рухомого контакту вздовж перемикальної доріжки. У подальшому переважному варіанті виконання, відзначається, що рухомі контакти виконані з конічною формою і що відповідні фіксовані контакти мають компліментарно сформований внутрішній конус. Це забезпечує великий за площею контакт контактних поверхонь. У кінцевому переважному варіанті виконання, відзначається, що послідовно з'єднані перемикачі розташовані у спільному ізоляційному корпусі. Ілюстративний варіант виконання винаходу зображений на кресленні. На кресленні зображено вид поперечного перерізу короткозамикального пристрою, згідно з винаходом, визначеного тут як каскадний короткозамикальний пристрій. Рухомий контакт 60 і фіксований контакт зображені у нижній частині креслення. Вони розташовані у вакуумній камері 80. Рухомий контакт приводиться в дію за допомогою рушійного заряду, який, при активуванні, наближає рухомий контакт до фіксованого контакту. З цією метою, рушійний заряд 20 активує поршень 40, який проходить за передбачену контрольну лінію мембрани 50 і рухає рухомий контакт. Тепер, коли перший рухомий контакт 60 досягає фіксованого контакту, то тут активується механічний запальний штир 90. Цей запальний штир потім активує ударний запал другого рушійного заряду 110. Після цього, другий (верхній) рухомий контакт рухається до протилежного фіксованого контакту, доки він також не наблизиться до цього місця. В обох випадках, струм передається за допомогою провідників або ковзних контактів на відповідному поршні і відповідному рухомому контакті. В цьому ілюстративному варіанті виконання, нижня пара контактів розташована в окремій вакуумній камері, а верхня пара контактів розташована у додатковій окремій вакуумній камері. Однак, також можна, щоб усі контактні пари розміщувалися у спільній вакуумній камері і щоб вона ділилася на різні допоміжні камери, відокремлені перегородками. Певна кількість екранів, кожен з яких відокремлений від іншого повітряним зазором, розташовані в ряд вздовж обох перемикальних доріжок. 1 UA 99293 C2 5 10 15 20 Загалом, це формує конструкцію короткозамикального пристрою, у якому досягається висока діелектрична міцність, оскільки напруга розподіляється між двома перемикальними підсекціями. Загалом, однак, пристрій поміщається в прилягаючу до нього ізоляцію 130. Як альтернатива цьому, система може працювати без ізоляційного корпуса, коли оточуюче середовище є ізоляційним газом. Cписок позиційних позначень: 10 - електричний запальний заряд 20 - рушійний заряд 30 - доріжка для протікання струму 40 - поршень 50 - мембрана з передбаченою контрольною точкою 60 - рухома контактна деталь 70 - багатокомпонентний екран 80 - вакуумна камера 90 - механічний запальний штир 100 - ударний запал 110 - рушійний заряд 120 - циліндр 130 - ізоляція ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 1. Короткозамикальний пристрій для перемикальних пристроїв середньої і високої напруги, у якому принаймні один рухомий контакт виконаний із здатністю рухатися до фіксованого контакту за допомогою рушійного заряду, при цьому короткозамикальний пристрій має ряд послідовно з'єднаних перемикачів, два послідовно з'єднані контакти, у яких у кожному випадку передбачено фіксований і рухомий контакт, і у якому перший фіксований контакт містить механічний запальний пристрій для активування заряду другого рухомого контакту у такий спосіб, щоб при досяганні першим рухомим контактом першого фіксованого контакту, механічно активувався рушійний заряд для другого рухомого контакту, поршнево-циліндровий блок, газонепроникну мембрану, ряд камер, які містять перемикальну доріжку та ряд металічних екранувальних елементів. 2. Короткозамикальний пристрій за п. 1, який відрізняється тим, що кожен рухомий контакт з'єднаний з поршнево-циліндровим блоком, у якому розташований один або більша кількість рушійних зарядів. 3. Короткозамикальний пристрій за п. 1 або п. 2, який відрізняється тим, що газонепроникна мембрана, яка виконана із здатністю пробивання поршнем в передбачених контрольних точках при активуванні рушійного заряду, розташована між поршнем і рухомим контактом. 4. Короткозамикальний пристрій за одним із попередніх пунктів, який відрізняється тим, що принаймні камери, у яких знаходиться перемикальна доріжка, є вакуумними камерами. 5. Короткозамикальний пристрій за одним із попередніх пунктів, який відрізняється тим, що певна кількість металічних екранувальних елементів, кожен з яких відокремлений від іншого зазором, розміщені навколо кожного рухомого контакту вздовж перемикальної доріжки. 6. Короткозамикальний пристрій за одним із попередніх пунктів, який відрізняється тим, що рухомі контакти виконані з конічною формою, а відповідні фіксовані контакти мають компліментарно сформований внутрішній конус. 7. Короткозамикальний пристрій за одним із попередніх пунктів, який відрізняється тим, що послідовно з'єднані перемикачі розташовані у спільному ізоляційному корпусі. 2 UA 99293 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
