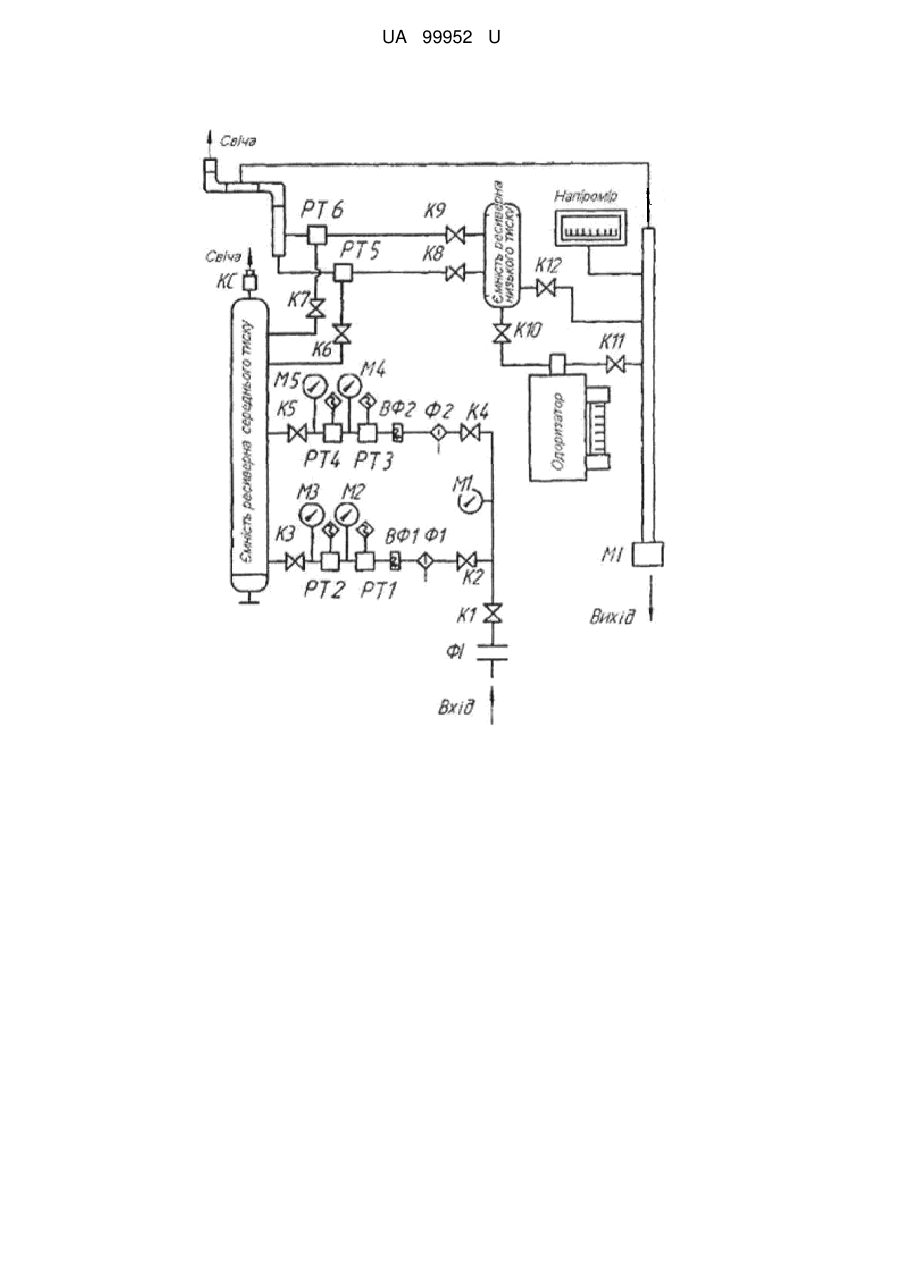

Газорегулюючий пункт

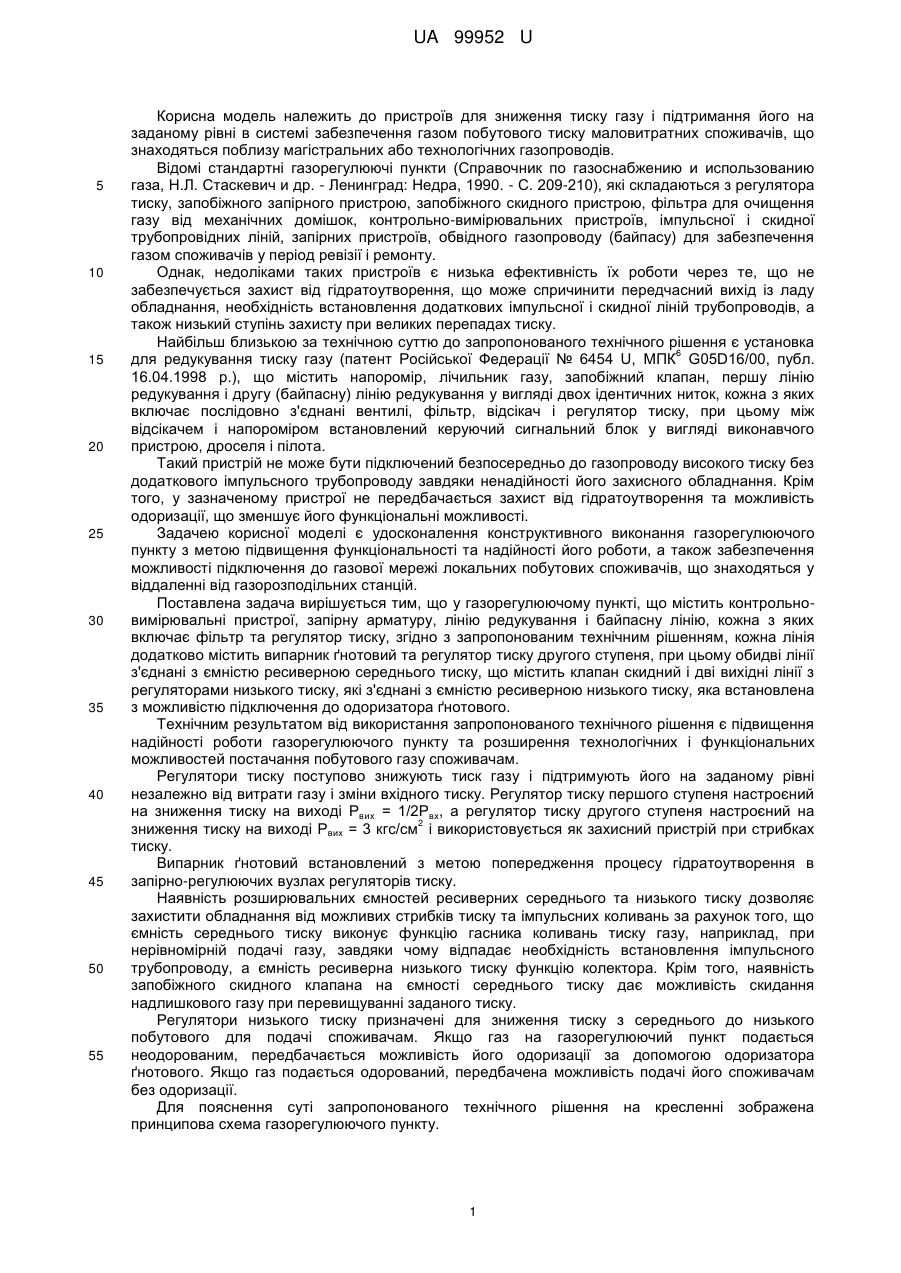

Реферат: Газорегулюючий пункт містить контрольно-вимірювальні пристрої, запірну арматуру, лінію редукування і байпасну лінію, кожна з яких включає фільтр та регулятор тиску. Кожна лінія додатково містить випарник ґнотовий та регулятор тиску другого ступеня, при цьому обидві лінії з'єднані з ємністю ресиверною середнього тиску, що містить клапан скидний та дві вихідні лінії з регуляторами низького тиску, які з'єднані з ємністю ресиверною низького тиску, що встановлена з можливістю підключення до одоризатора ґнотового. UA 99952 U (54) ГАЗОРЕГУЛЮЮЧИЙ ПУНКТ UA 99952 U UA 99952 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для зниження тиску газу і підтримання його на заданому рівні в системі забезпечення газом побутового тиску маловитратних споживачів, що знаходяться поблизу магістральних або технологічних газопроводів. Відомі стандартні газорегулюючі пункти (Справочник по газоснабжению и использованию газа, Н.Л. Стаскевич и др. - Ленинград: Недра, 1990. - С. 209-210), які складаються з регулятора тиску, запобіжного запірного пристрою, запобіжного скидного пристрою, фільтра для очищення газу від механічних домішок, контрольно-вимірювальних пристроїв, імпульсної і скидної трубопровідних ліній, запірних пристроїв, обвідного газопроводу (байпасу) для забезпечення газом споживачів у період ревізії і ремонту. Однак, недоліками таких пристроїв є низька ефективність їх роботи через те, що не забезпечується захист від гідратоутворення, що може спричинити передчасний вихід із ладу обладнання, необхідність встановлення додаткових імпульсної і скидної ліній трубопроводів, а також низький ступінь захисту при великих перепадах тиску. Найбільш близькою за технічною суттю до запропонованого технічного рішення є установка 6 для редукування тиску газу (патент Російської Федерації № 6454 U, МПК G05D16/00, публ. 16.04.1998 р.), що містить напоромір, лічильник газу, запобіжний клапан, першу лінію редукування і другу (байпасну) лінію редукування у вигляді двох ідентичних ниток, кожна з яких включає послідовно з'єднані вентилі, фільтр, відсікач і регулятор тиску, при цьому між відсікачем і напороміром встановлений керуючий сигнальний блок у вигляді виконавчого пристрою, дроселя і пілота. Такий пристрій не може бути підключений безпосередньо до газопроводу високого тиску без додаткового імпульсного трубопроводу завдяки ненадійності його захисного обладнання. Крім того, у зазначеному пристрої не передбачається захист від гідратоутворення та можливість одоризації, що зменшує його функціональні можливості. Задачею корисної моделі є удосконалення конструктивного виконання газорегулюючого пункту з метою підвищення функціональності та надійності його роботи, а також забезпечення можливості підключення до газової мережі локальних побутових споживачів, що знаходяться у віддаленні від газорозподільних станцій. Поставлена задача вирішується тим, що у газорегулюючому пункті, що містить контрольновимірювальні пристрої, запірну арматуру, лінію редукування і байпасну лінію, кожна з яких включає фільтр та регулятор тиску, згідно з запропонованим технічним рішенням, кожна лінія додатково містить випарник ґнотовий та регулятор тиску другого ступеня, при цьому обидві лінії з'єднані з ємністю ресиверною середнього тиску, що містить клапан скидний і дві вихідні лінії з регуляторами низького тиску, які з'єднані з ємністю ресиверною низького тиску, яка встановлена з можливістю підключення до одоризатора ґнотового. Технічним результатом від використання запропонованого технічного рішення є підвищення надійності роботи газорегулюючого пункту та розширення технологічних і функціональних можливостей постачання побутового газу споживачам. Регулятори тиску поступово знижують тиск газу і підтримують його на заданому рівні незалежно від витрати газу і зміни вхідного тиску. Регулятор тиску першого ступеня настроєний на зниження тиску на виході Рвих = 1/2Рвх, а регулятор тиску другого ступеня настроєний на 2 зниження тиску на виході Рвих = 3 кгс/см і використовується як захисний пристрій при стрибках тиску. Випарник ґнотовий встановлений з метою попередження процесу гідратоутворення в запірно-регулюючих вузлах регуляторів тиску. Наявність розширювальних ємностей ресиверних середнього та низького тиску дозволяє захистити обладнання від можливих стрибків тиску та імпульсних коливань за рахунок того, що ємність середнього тиску виконує функцію гасника коливань тиску газу, наприклад, при нерівномірній подачі газу, завдяки чому відпадає необхідність встановлення імпульсного трубопроводу, а ємність ресиверна низького тиску функцію колектора. Крім того, наявність запобіжного скидного клапана на ємності середнього тиску дає можливість скидання надлишкового газу при перевищуванні заданого тиску. Регулятори низького тиску призначені для зниження тиску з середнього до низького побутового для подачі споживачам. Якщо газ на газорегулюючий пункт подається неодорованим, передбачається можливість його одоризації за допомогою одоризатора ґнотового. Якщо газ подається одорований, передбачена можливість подачі його споживачам без одоризації. Для пояснення суті запропонованого технічного рішення на кресленні зображена принципова схема газорегулюючого пункту. 1 UA 99952 U 5 10 15 20 25 30 35 40 45 Газорегулюючий пункт виконаний у вигляді рами-каркаса з монтажною панеллю, закритою шафою. Зверху монтується дах. На монтажній панелі на вході змонтовані вхідний фланець, ізолюючий Ф1, кран кульовий вхідний К1. Далі підключені дві лінії: лінія редукування та байпасна лінія, між якими встановлений манометр М1. Лінія редукування складається з послідовно з'єднаних вхідного кульового крана К2, фільтра Ф1, який можна періодично очищати від забруднень, випарника ґнотового ВФ1, регулятора тиску першого ступеня РТ1, манометра М2, регулятора тиску другого ступеня РТ2, манометра М3 та крана К3. Автоматична байпасна лінія підключена паралельно лінії редукування і абсолютно їй ідентична, тобто складається з послідовно з'єднаних вхідного кульового крана К4, фільтра Ф2, випарника ґнотового ВФ2, редуктора тиску першого ступеня РТ3, манометра М4, регулятора тиску другого ступеня РТ4, манометра М5 та крана К5. Лінія редукування та байпасна лінія з'єднані з ємністю ресиверною середнього тиску, на якій встановлений клапан скидний КС. До виходу з ємності ресиверної середнього тиску підключені дві лінії, які через відповідні крани К6 і К7, регулятори низького тиску РТ5, РТ6, що настроєні на 2 Р = 3 кгс/см , і кульові крани К8 і К9, з'єднують її з ємністю ресиверною низького тиску, що виконує роль колектора. Регулятори низького тиску РТ5, РТ6 через запобіжні клапани низького тиску (на фіг. не наведено) підключені до свічки. Через кран К10 ємність ресиверна низького тиску з'єднана з ґнотовим одоризатором, з якого через кран К11 одорований газ надходить у вихідний патрубок. Якщо немає потреби одоризації газу, його подають на вихідний патрубок через кран К12. Тиск у вихідному патрубку контролюється за допомогою напороміра. Одоризатор являє собою колбу, що заповнена одорантом, у якій за допомогою ґнітотримача, закріплений ґніт. Через фторопластову прокладку ґніт кріпиться за допомогою накидної гайки до оголовка, закріпленого на монтажній панелі. Ступінь одоризації регулюється за допомогою кранів К12, К10 і К11. Через муфту ізолюючу М1 газ з вихідного патрубку надходить до споживача. При відсіканні лінії редукування кранами К2 і К3 і запровадженні в дію байпасної лінії, є можливість проводити ремонтні роботи без зупинення газорегулюючого пункту, що особливо важливо в зимовий період. Додатково до складу конструкції може бути включений лічильник газу. Газорегулюючий пункт працює таким чином. Перед запуском уся запірна арматура на технологічних трубопроводах повинна бути закритою. Запірні вузли перед манометрами повинні бути повністю відкриті, в одоризатор залитий одорант. Пуск газорегулюючого пункту здійснюється в наступній послідовності. Відкривають кран К1. Величину вхідного тиску контролюють манометром М1. При запуску в роботу лінії редукування, відкривають крани К2 і К3. Настроюють регулятор тиску першого ступеня РТ1, при цьому Рвих = 1/2Рвх, контроль тиску здійснюється манометром М2, після чого 2 настроюють регулятор тиску другого ступеня РТ2, при цьому Р вих = 3 кгс/см , контроль тиску здійснюють манометром М3. Включають до роботи один із регуляторів низького (побутового) тиску РТ5 або РТ6. За необхідністю витрату одоранту регулюють за допомогою кранів К12, К10 і К11. При роботі газорегулюючого пункту витоки газу в з'єднаннях не допускаються. Для виміру тиску на виході застосовується напоромір з класом точності 1,5. При використанні автоматичної байпасної лінії відкривають крани К4 і К5. Настроюють регулятор тиску першого ступеня РТ3, при цьому Р вих = 1/2Рвх, після чого настроюють регулятор 2 тиску другого ступеня РТ4, при цьому Рвих = 3 кгс/см . При використанні байпасної лінії необхідний постійний контроль тиску газу, що надходить у ресиверну ємність середнього тиску, здійснюють за допомогою манометра М5. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Газорегулюючий пункт, що містить контрольно-вимірювальні пристрої, запірну арматуру, лінію редукування і байпасну лінію, кожна з яких включає фільтр та регулятор тиску, який відрізняється тим, що кожна лінія додатково містить випарник ґнотовий та регулятор тиску другого ступеня, при цьому обидві лінії з'єднані з ємністю ресиверною середнього тиску, що містить клапан скидний та дві вихідні лінії з регуляторами низького тиску, які з'єднані з ємністю ресиверною низького тиску, що встановлена з можливістю підключення до одоризатора ґнотового. 2 UA 99952 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
