Робочий орган культиватора

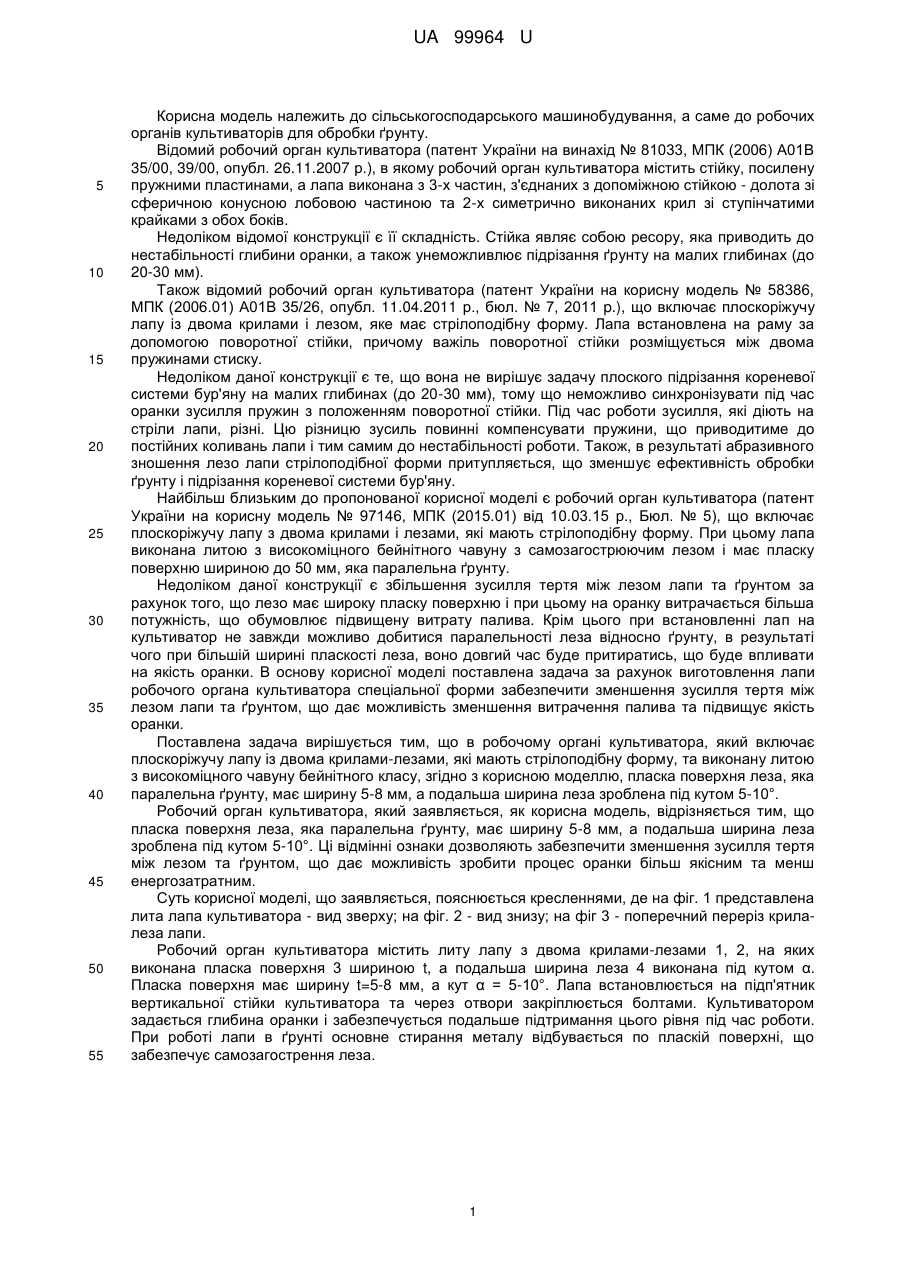

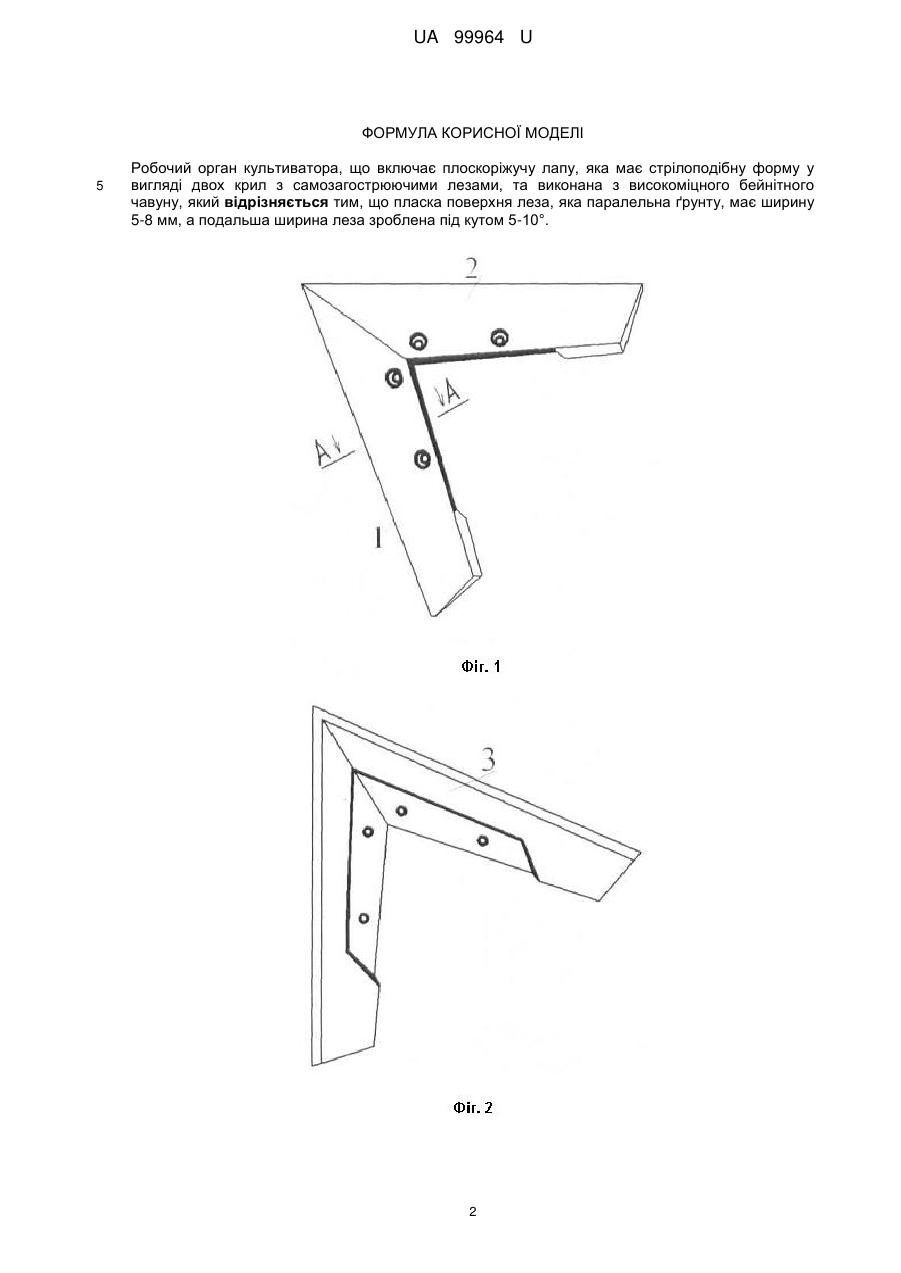

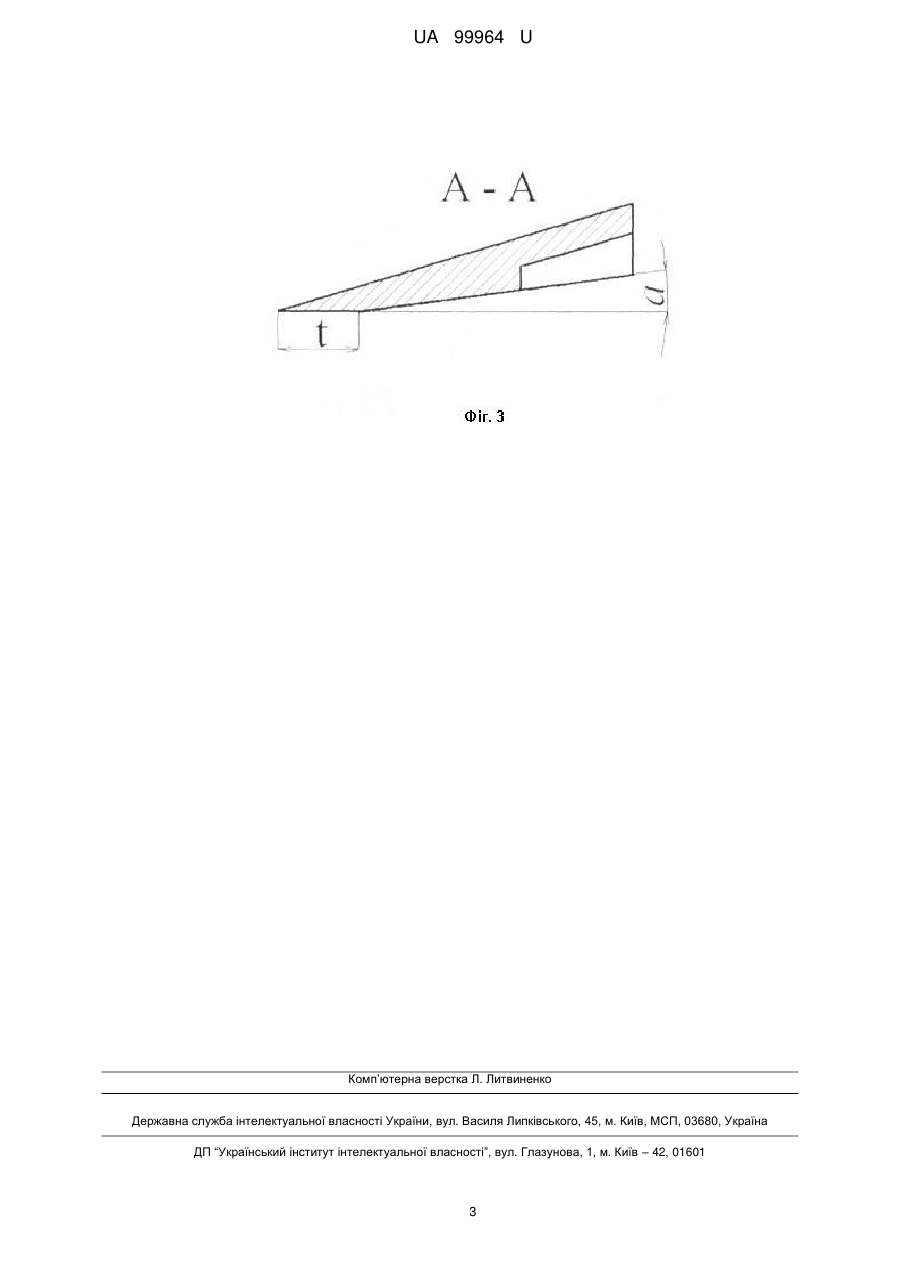

Реферат: Робочий орган культиватора включає плоскоріжучу лапу, яка має стрілоподібну форму у вигляді двох крил з самозагострюючими лезами, та виконана з високоміцного бейнітного чавуну. Пласка поверхня леза, яка паралельна ґрунту, має ширину 5-8 мм, а подальша ширина леза зроблена під кутом 5-10°. UA 99964 U (12) UA 99964 U UA 99964 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до робочих органів культиваторів для обробки ґрунту. Відомий робочий орган культиватора (патент України на винахід № 81033, МПК (2006) А01В 35/00, 39/00, опубл. 26.11.2007 р.), в якому робочий орган культиватора містить стійку, посилену пружними пластинами, а лапа виконана з 3-х частин, з'єднаних з допоміжною стійкою - долота зі сферичною конусною лобовою частиною та 2-х симетрично виконаних крил зі ступінчатими крайками з обох боків. Недоліком відомої конструкції є її складність. Стійка являє собою ресору, яка приводить до нестабільності глибини оранки, а також унеможливлює підрізання ґрунту на малих глибинах (до 20-30 мм). Також відомий робочий орган культиватора (патент України на корисну модель № 58386, МПК (2006.01) А01В 35/26, опубл. 11.04.2011 р., бюл. № 7, 2011 p.), що включає плоскоріжучу лапу із двома крилами і лезом, яке має стрілоподібну форму. Лапа встановлена на раму за допомогою поворотної стійки, причому важіль поворотної стійки розміщується між двома пружинами стиску. Недоліком даної конструкції є те, що вона не вирішує задачу плоского підрізання кореневої системи бур'яну на малих глибинах (до 20-30 мм), тому що неможливо синхронізувати під час оранки зусилля пружин з положенням поворотної стійки. Під час роботи зусилля, які діють на стріли лапи, різні. Цю різницю зусиль повинні компенсувати пружини, що приводитиме до постійних коливань лапи і тим самим до нестабільності роботи. Також, в результаті абразивного зношення лезо лапи стрілоподібної форми притупляється, що зменшує ефективність обробки ґрунту і підрізання кореневої системи бур'яну. Найбільш близьким до пропонованої корисної моделі є робочий орган культиватора (патент України на корисну модель № 97146, МПК (2015.01) від 10.03.15 р., Бюл. № 5), що включає плоскоріжучу лапу з двома крилами і лезами, які мають стрілоподібну форму. При цьому лапа виконана литою з високоміцного бейнітного чавуну з самозагострюючим лезом і має пласку поверхню шириною до 50 мм, яка паралельна ґрунту. Недоліком даної конструкції є збільшення зусилля тертя між лезом лапи та ґрунтом за рахунок того, що лезо має широку пласку поверхню і при цьому на оранку витрачається більша потужність, що обумовлює підвищену витрату палива. Крім цього при встановленні лап на культиватор не завжди можливо добитися паралельності леза відносно ґрунту, в результаті чого при більшій ширині пласкості леза, воно довгий час буде притиратись, що буде впливати на якість оранки. В основу корисної моделі поставлена задача за рахунок виготовлення лапи робочого органа культиватора спеціальної форми забезпечити зменшення зусилля тертя між лезом лапи та ґрунтом, що дає можливість зменшення витрачення палива та підвищує якість оранки. Поставлена задача вирішується тим, що в робочому органі культиватора, який включає плоскоріжучу лапу із двома крилами-лезами, які мають стрілоподібну форму, та виконану литою з високоміцного чавуну бейнітного класу, згідно з корисною моделлю, пласка поверхня леза, яка паралельна ґрунту, має ширину 5-8 мм, а подальша ширина леза зроблена під кутом 5-10°. Робочий орган культиватора, який заявляється, як корисна модель, відрізняється тим, що пласка поверхня леза, яка паралельна ґрунту, має ширину 5-8 мм, а подальша ширина леза зроблена під кутом 5-10°. Ці відмінні ознаки дозволяють забезпечити зменшення зусилля тертя між лезом та ґрунтом, що дає можливість зробити процес оранки більш якісним та менш енергозатратним. Суть корисної моделі, що заявляється, пояснюється кресленнями, де на фіг. 1 представлена лита лапа культиватора - вид зверху; на фіг. 2 - вид знизу; на фіг 3 - поперечний переріз крилалеза лапи. Робочий орган культиватора містить литу лапу з двома крилами-лезами 1, 2, на яких виконана пласка поверхня 3 шириною t, а подальша ширина леза 4 виконана під кутом α. Пласка поверхня має ширину t=5-8 мм, а кут α = 5-10°. Лапа встановлюється на підп'ятник вертикальної стійки культиватора та через отвори закріплюється болтами. Культиватором задається глибина оранки і забезпечується подальше підтримання цього рівня під час роботи. При роботі лапи в ґрунті основне стирання металу відбувається по пласкій поверхні, що забезпечує самозагострення леза. 1 UA 99964 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Робочий орган культиватора, що включає плоскоріжучу лапу, яка має стрілоподібну форму у вигляді двох крил з самозагострюючими лезами, та виконана з високоміцного бейнітного чавуну, який відрізняється тим, що пласка поверхня леза, яка паралельна ґрунту, має ширину 5-8 мм, а подальша ширина леза зроблена під кутом 5-10°. 2 UA 99964 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
