Стаціонарний стельовий підйомник для мультимедійного проектора

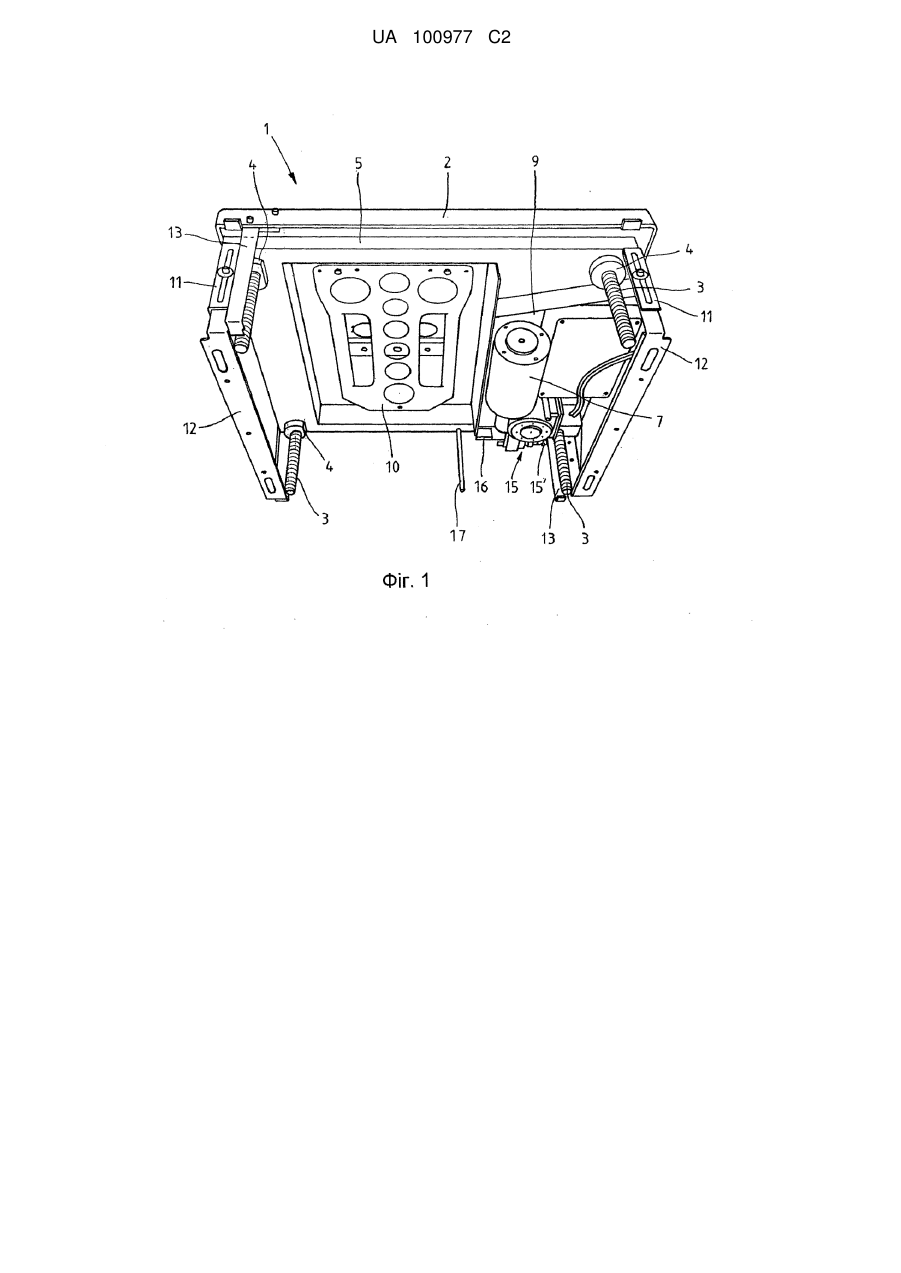

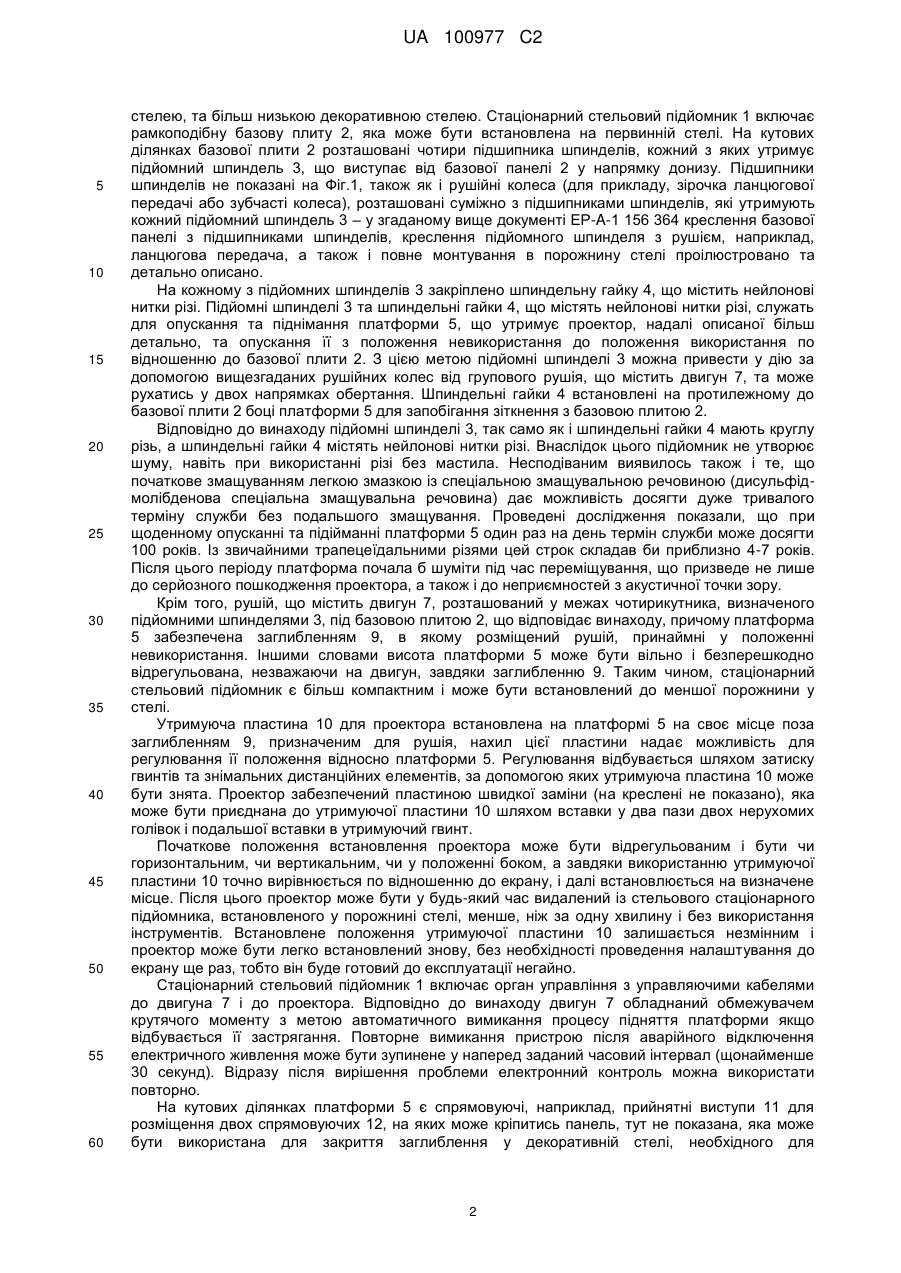

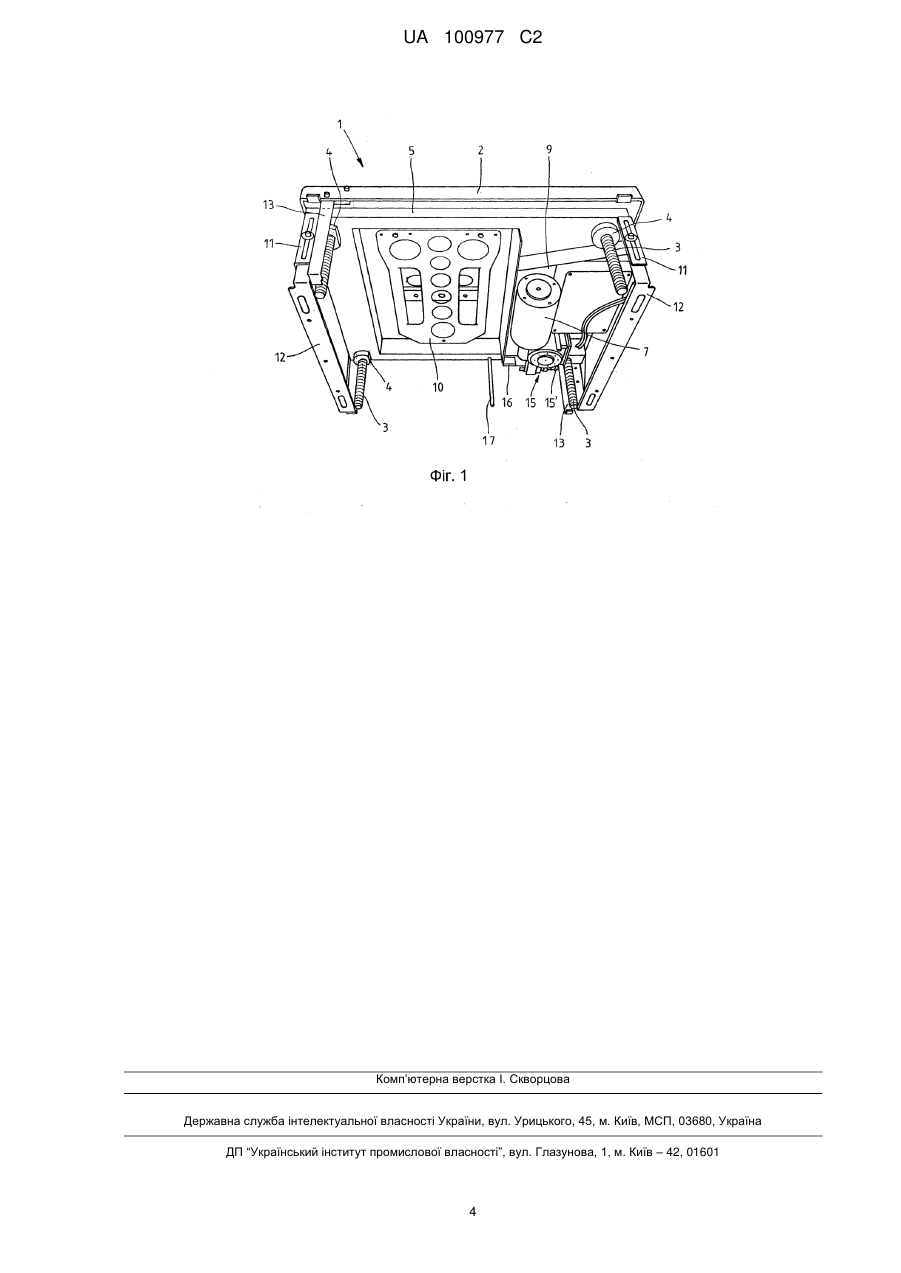

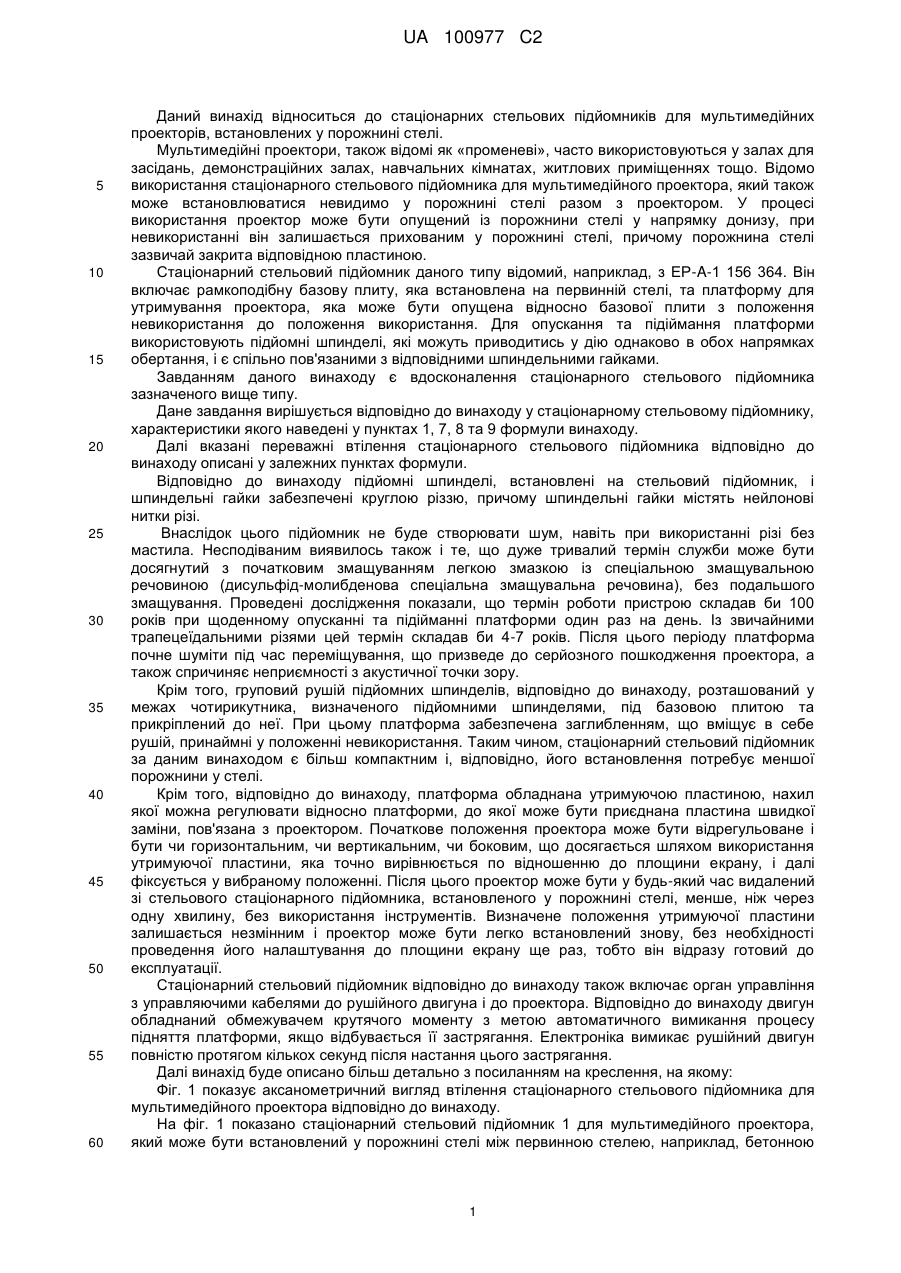

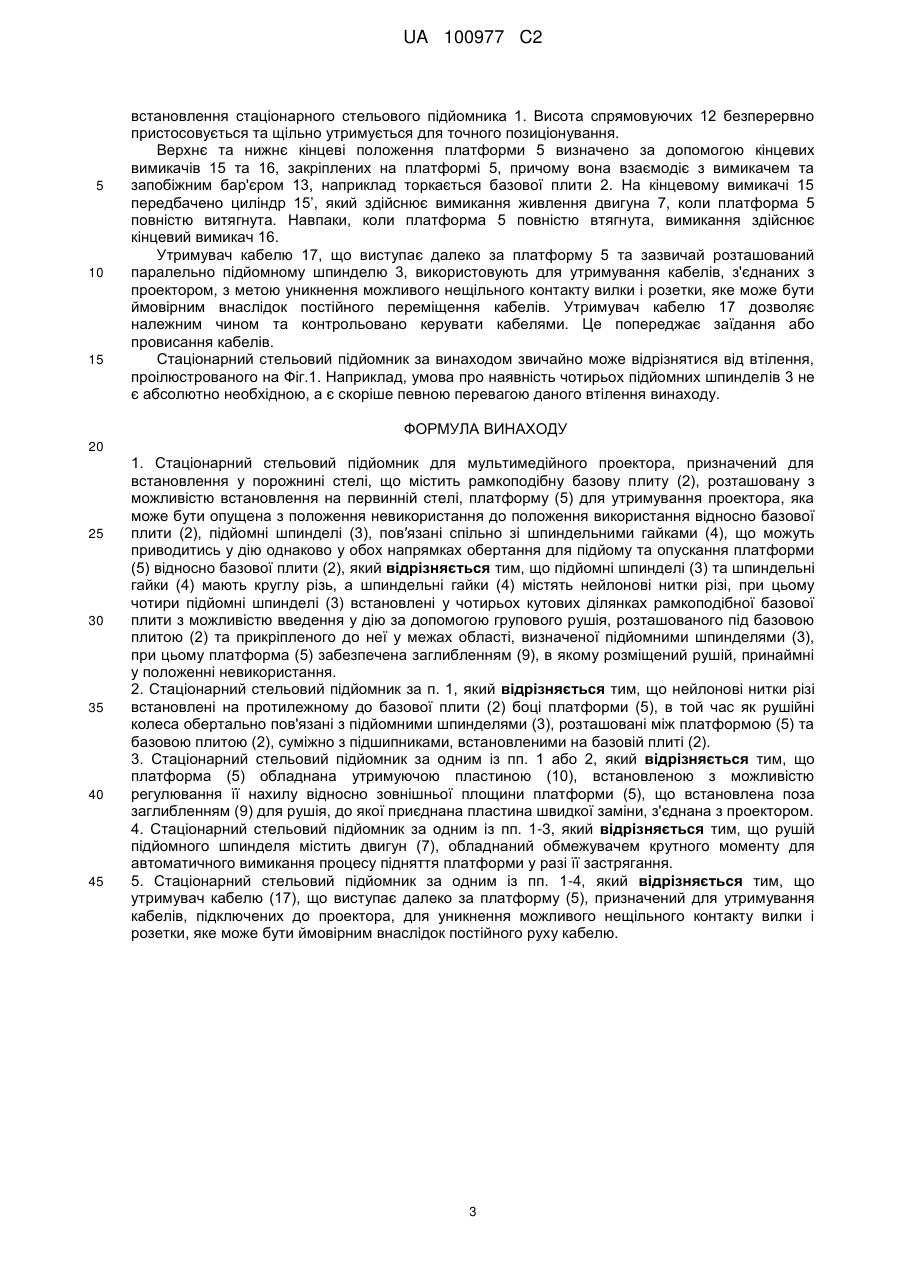

Реферат: Стаціонарний стельовий підйомник для мультимедійного проектора, призначений для встановлення у порожнині стелі, містить рамкоподібну базову плиту (2), розташовану з можливістю встановлення на первинній стелі, платформу (5) для утримування проектора, яка може бути опущена з положення невикористання до положення використання відносно базової плити (2), підйомні шпинделі (3), пов′язані спільно зі шпиндельними гайками (4), що можуть приводитись у дію однаково у обох напрямках обертання для підйому та опускання платформи (5) відносно базової плити (2). Підйомні шпинделі (3) та шпиндельні гайки (4) мають круглу різь, а шпиндельні гайки (4) містять нейлонові нитки різі. Чотири підйомні шпинделі (3) встановлені у чотирьох кутових ділянках рамкоподібної базової плити з можливістю введення у дію за допомогою групового рушія, розташованого під базовою плитою (2) та прикріпленого до неї у межах області, визначеної підйомними шпинделями (3). Платформа (5) забезпечена заглибленням (9), в якому розміщений рушій, принаймні у положенні невикористання. UA 100977 C2 (12) UA 100977 C2 UA 100977 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься до стаціонарних стельових підйомників для мультимедійних проекторів, встановлених у порожнині стелі. Мультимедійні проектори, також відомі як «променеві», часто використовуються у залах для засідань, демонстраційних залах, навчальних кімнатах, житлових приміщеннях тощо. Відомо використання стаціонарного стельового підйомника для мультимедійного проектора, який також може встановлюватися невидимо у порожнині стелі разом з проектором. У процесі використання проектор може бути опущений із порожнини стелі у напрямку донизу, при невикористанні він залишається прихованим у порожнині стелі, причому порожнина стелі зазвичай закрита відповідною пластиною. Стаціонарний стельовий підйомник даного типу відомий, наприклад, з EP-A-1 156 364. Він включає рамкоподібну базову плиту, яка встановлена на первинній стелі, та платформу для утримування проектора, яка може бути опущена відносно базової плити з положення невикористання до положення використання. Для опускання та підіймання платформи використовують підйомні шпинделі, які можуть приводитись у дію однаково в обох напрямках обертання, і є спільно пов'язаними з відповідними шпиндельними гайками. Завданням даного винаходу є вдосконалення стаціонарного стельового підйомника зазначеного вище типу. Дане завдання вирішується відповідно до винаходу у стаціонарному стельовому підйомнику, характеристики якого наведені у пунктах 1, 7, 8 та 9 формули винаходу. Далі вказані переважні втілення стаціонарного стельового підйомника відповідно до винаходу описані у залежних пунктах формули. Відповідно до винаходу підйомні шпинделі, встановлені на стельовий підйомник, і шпиндельні гайки забезпечені круглою різзю, причому шпиндельні гайки містять нейлонові нитки різі. Внаслідок цього підйомник не буде створювати шум, навіть при використанні різі без мастила. Несподіваним виявилось також і те, що дуже тривалий термін служби може бути досягнутий з початковим змащуванням легкою змазкою із спеціальною змащувальною речовиною (дисульфід-молибденова спеціальна змащувальна речовина), без подальшого змащування. Проведені дослідження показали, що термін роботи пристрою складав би 100 років при щоденному опусканні та підійманні платформи один раз на день. Із звичайними трапецеїдальними різями цей термін складав би 4-7 років. Після цього періоду платформа почне шуміти під час переміщування, що призведе до серйозного пошкодження проектора, а також спричиняє неприємності з акустичної точки зору. Крім того, груповий рушій підйомних шпинделів, відповідно до винаходу, розташований у межах чотирикутника, визначеного підйомними шпинделями, під базовою плитою та прикріплений до неї. При цьому платформа забезпечена заглибленням, що вміщує в себе рушій, принаймні у положенні невикористання. Таким чином, стаціонарний стельовий підйомник за даним винаходом є більш компактним і, відповідно, його встановлення потребує меншої порожнини у стелі. Крім того, відповідно до винаходу, платформа обладнана утримуючою пластиною, нахил якої можна регулювати відносно платформи, до якої може бути приєднана пластина швидкої заміни, пов'язана з проектором. Початкове положення проектора може бути відрегульоване і бути чи горизонтальним, чи вертикальним, чи боковим, що досягається шляхом використання утримуючої пластини, яка точно вирівнюється по відношенню до площини екрану, і далі фіксується у вибраному положенні. Після цього проектор може бути у будь-який час видалений зі стельового стаціонарного підйомника, встановленого у порожнині стелі, менше, ніж через одну хвилину, без використання інструментів. Визначене положення утримуючої пластини залишається незмінним і проектор може бути легко встановлений знову, без необхідності проведення його налаштування до площини екрану ще раз, тобто він відразу готовий до експлуатації. Стаціонарний стельовий підйомник відповідно до винаходу також включає орган управління з управляючими кабелями до рушійного двигуна і до проектора. Відповідно до винаходу двигун обладнаний обмежувачем крутячого моменту з метою автоматичного вимикання процесу підняття платформи, якщо відбувається її застрягання. Електроніка вимикає рушійний двигун повністю протягом кількох секунд після настання цього застрягання. Далі винахід буде описано більш детально з посиланням на креслення, на якому: Фіг. 1 показує аксанометричний вигляд втілення стаціонарного стельового підйомника для мультимедійного проектора відповідно до винаходу. На фіг. 1 показано стаціонарний стельовий підйомник 1 для мультимедійного проектора, який може бути встановлений у порожнині стелі між первинною стелею, наприклад, бетонною 1 UA 100977 C2 5 10 15 20 25 30 35 40 45 50 55 60 стелею, та більш низькою декоративною стелею. Стаціонарний стельовий підйомник 1 включає рамкоподібну базову плиту 2, яка може бути встановлена на первинній стелі. На кутових ділянках базової плити 2 розташовані чотири підшипника шпинделів, кожний з яких утримує підйомний шпиндель 3, що виступає від базової панелі 2 у напрямку донизу. Підшипники шпинделів не показані на Фіг.1, також як і рушійні колеса (для прикладу, зірочка ланцюгової передачі або зубчасті колеса), розташовані суміжно з підшипниками шпинделів, які утримують кожний підйомний шпиндель 3 – у згаданому вище документі EP-A-1 156 364 креслення базової панелі з підшипниками шпинделів, креслення підйомного шпинделя з рушієм, наприклад, ланцюгова передача, а також і повне монтування в порожнину стелі проілюстровано та детально описано. На кожному з підйомних шпинделів 3 закріплено шпиндельну гайку 4, що містить нейлонові нитки різі. Підйомні шпинделі 3 та шпиндельні гайки 4, що містять нейлонові нитки різі, служать для опускання та піднімання платформи 5, що утримує проектор, надалі описаної більш детально, та опускання її з положення невикористання до положення використання по відношенню до базової плити 2. З цією метою підйомні шпинделі 3 можна привести у дію за допомогою вищезгаданих рушійних колес від групового рушія, що містить двигун 7, та може рухатись у двох напрямках обертання. Шпиндельні гайки 4 встановлені на протилежному до базової плити 2 боці платформи 5 для запобігання зіткнення з базовою плитою 2. Відповідно до винаходу підйомні шпинделі 3, так само як і шпиндельні гайки 4 мають круглу різь, а шпиндельні гайки 4 містять нейлонові нитки різі. Внаслідок цього підйомник не утворює шуму, навіть при використанні різі без мастила. Несподіваним виявилось також і те, що початкове змащуванням легкою змазкою із спеціальною змащувальною речовиною (дисульфідмолібденова спеціальна змащувальна речовина) дає можливість досягти дуже тривалого терміну служби без подальшого змащування. Проведені дослідження показали, що при щоденному опусканні та підійманні платформи 5 один раз на день термін служби може досягти 100 років. Із звичайними трапецеїдальними різями цей строк складав би приблизно 4-7 років. Після цього періоду платформа почала б шуміти під час переміщування, що призведе не лише до серйозного пошкодження проектора, а також і до неприємностей з акустичної точки зору. Крім того, рушій, що містить двигун 7, розташований у межах чотирикутника, визначеного підйомними шпинделями 3, під базовою плитою 2, що відповідає винаходу, причому платформа 5 забезпечена заглибленням 9, в якому розміщений рушій, принаймні у положенні невикористання. Іншими словами висота платформи 5 може бути вільно і безперешкодно відрегульована, незважаючи на двигун, завдяки заглибленню 9. Таким чином, стаціонарний стельовий підйомник є більш компактним і може бути встановлений до меншої порожнини у стелі. Утримуюча пластина 10 для проектора встановлена на платформі 5 на своє місце поза заглибленням 9, призначеним для рушія, нахил цієї пластини надає можливість для регулювання її положення відносно платформи 5. Регулювання відбувається шляхом затиску гвинтів та знімальних дистанційних елементів, за допомогою яких утримуюча пластина 10 може бути знята. Проектор забезпечений пластиною швидкої заміни (на креслені не показано), яка може бути приєднана до утримуючої пластини 10 шляхом вставки у два пази двох нерухомих голівок і подальшої вставки в утримуючий гвинт. Початкове положення встановлення проектора може бути відрегульованим і бути чи горизонтальним, чи вертикальним, чи у положенні боком, а завдяки використанню утримуючої пластини 10 точно вирівнюється по відношенню до екрану, і далі встановлюється на визначене місце. Після цього проектор може бути у будь-який час видалений із стельового стаціонарного підйомника, встановленого у порожнині стелі, менше, ніж за одну хвилину і без використання інструментів. Встановлене положення утримуючої пластини 10 залишається незмінним і проектор може бути легко встановлений знову, без необхідності проведення налаштування до екрану ще раз, тобто він буде готовий до експлуатації негайно. Стаціонарний стельовий підйомник 1 включає орган управління з управляючими кабелями до двигуна 7 і до проектора. Відповідно до винаходу двигун 7 обладнаний обмежувачем крутячого моменту з метою автоматичного вимикання процесу підняття платформи якщо відбувається її застрягання. Повторне вимикання пристрою після аварійного відключення електричного живлення може бути зупинене у наперед заданий часовий інтервал (щонайменше 30 секунд). Відразу після вирішення проблеми електронний контроль можна використати повторно. На кутових ділянках платформи 5 є спрямовуючі, наприклад, прийнятні виступи 11 для розміщення двох спрямовуючих 12, на яких може кріпитись панель, тут не показана, яка може бути використана для закриття заглиблення у декоративній стелі, необхідного для 2 UA 100977 C2 5 10 15 встановлення стаціонарного стельового підйомника 1. Висота спрямовуючих 12 безперервно пристосовується та щільно утримується для точного позиціонування. Верхнє та нижнє кінцеві положення платформи 5 визначено за допомогою кінцевих вимикачів 15 та 16, закріплених на платформі 5, причому вона взаємодіє з вимикачем та запобіжним бар'єром 13, наприклад торкається базової плити 2. На кінцевому вимикачі 15 передбачено циліндр 15’, який здійснює вимикання живлення двигуна 7, коли платформа 5 повністю витягнута. Навпаки, коли платформа 5 повністю втягнута, вимикання здійснює кінцевий вимикач 16. Утримувач кабелю 17, що виступає далеко за платформу 5 та зазвичай розташований паралельно підйомному шпинделю 3, використовують для утримування кабелів, з'єднаних з проектором, з метою уникнення можливого нещільного контакту вилки і розетки, яке може бути ймовірним внаслідок постійного переміщення кабелів. Утримувач кабелю 17 дозволяє належним чином та контрольовано керувати кабелями. Це попереджає заїдання або провисання кабелів. Стаціонарний стельовий підйомник за винаходом звичайно може відрізнятися від втілення, проілюстрованого на Фіг.1. Наприклад, умова про наявність чотирьох підйомних шпинделів 3 не є абсолютно необхідною, а є скоріше певною перевагою даного втілення винаходу. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 1. Стаціонарний стельовий підйомник для мультимедійного проектора, призначений для встановлення у порожнині стелі, що містить рамкоподібну базову плиту (2), розташовану з можливістю встановлення на первинній стелі, платформу (5) для утримування проектора, яка може бути опущена з положення невикористання до положення використання відносно базової плити (2), підйомні шпинделі (3), пов′язані спільно зі шпиндельними гайками (4), що можуть приводитись у дію однаково у обох напрямках обертання для підйому та опускання платформи (5) відносно базової плити (2), який відрізняється тим, що підйомні шпинделі (3) та шпиндельні гайки (4) мають круглу різь, а шпиндельні гайки (4) містять нейлонові нитки різі, при цьому чотири підйомні шпинделі (3) встановлені у чотирьох кутових ділянках рамкоподібної базової плити з можливістю введення у дію за допомогою групового рушія, розташованого під базовою плитою (2) та прикріпленого до неї у межах області, визначеної підйомними шпинделями (3), при цьому платформа (5) забезпечена заглибленням (9), в якому розміщений рушій, принаймні у положенні невикористання. 2. Стаціонарний стельовий підйомник за п. 1, який відрізняється тим, що нейлонові нитки різі встановлені на протилежному до базової плити (2) боці платформи (5), в той час як рушійні колеса обертально пов'язані з підйомними шпинделями (3), розташовані між платформою (5) та базовою плитою (2), суміжно з підшипниками, встановленими на базовій плиті (2). 3. Стаціонарний стельовий підйомник за одним із пп. 1 або 2, який відрізняється тим, що платформа (5) обладнана утримуючою пластиною (10), встановленою з можливістю регулювання її нахилу відносно зовнішньої площини платформи (5), що встановлена поза заглибленням (9) для рушія, до якої приєднана пластина швидкої заміни, з'єднана з проектором. 4. Стаціонарний стельовий підйомник за одним із пп. 1-3, який відрізняється тим, що рушій підйомного шпинделя містить двигун (7), обладнаний обмежувачем крутного моменту для автоматичного вимикання процесу підняття платформи у разі її застрягання. 5. Стаціонарний стельовий підйомник за одним із пп. 1-4, який відрізняється тим, що утримувач кабелю (17), що виступає далеко за платформу (5), призначений для утримування кабелів, підключених до проектора, для уникнення можливого нещільного контакту вилки і розетки, яке може бути ймовірним внаслідок постійного руху кабелю. 3 UA 100977 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
