Стаціонарний пневматичний підйомник на лінії обробки виробів

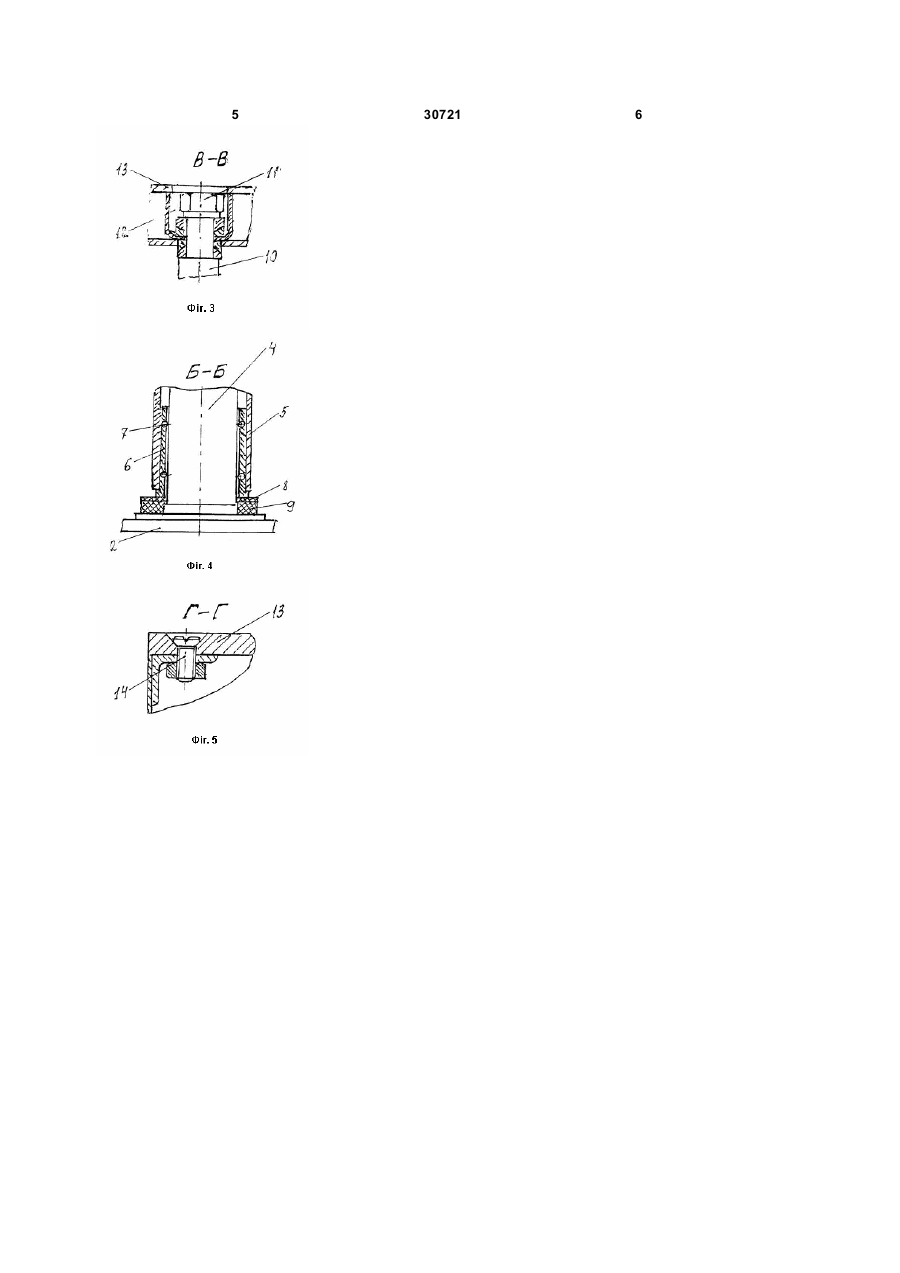

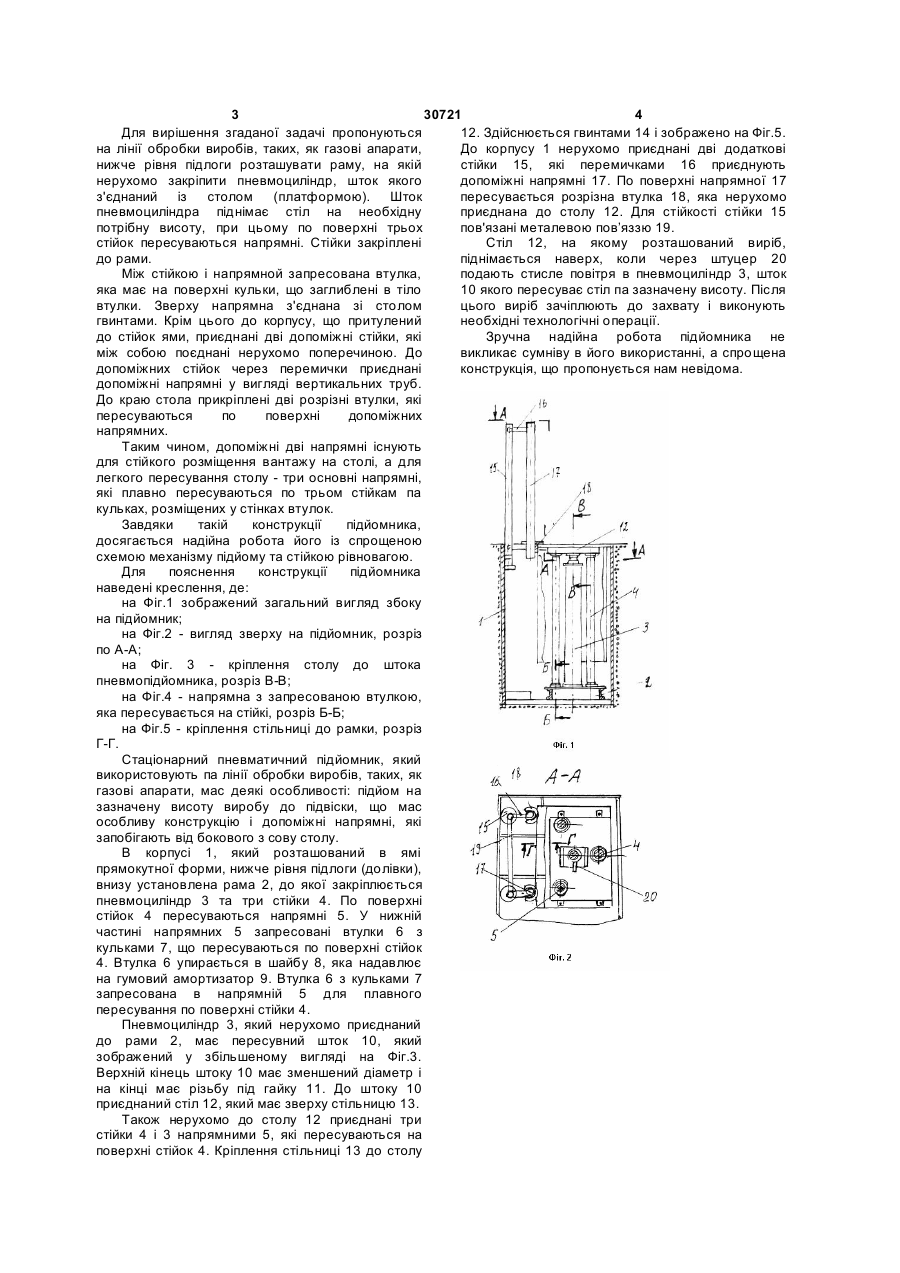

Стаціонарний пневматичний підйомник на лінії обробки виробів, що складається з рами до якої 3 30721 4 12. Здійснюється гвинтами 14 і зображено на Фіг.5. Для вирішення згаданої задачі пропонуються До корпусу 1 нерухомо приєднані дві додаткові на лінії обробки виробів, таких, як газові апарати, стійки 15, які перемичками 16 приєднують нижче рівня підлоги розташувати раму, на якій допоміжні напрямні 17. По поверхні напрямної 17 нерухомо закріпити пневмоциліндр, шток якого пересувається розрізна втулка 18, яка нерухомо з'єднаний із столом (платформою). Шток приєднана до столу 12. Для стійкості стійки 15 пневмоциліндра піднімає стіл на необхідну пов'язані металевою пов’яззю 19. потрібну висоту, при цьому по поверхні трьох Стіл 12, на якому розташований виріб, стійок пересуваються напрямні. Стійки закріплені піднімається наверх, коли через штуцер 20 до рами. подають стисле повітря в пневмоциліндр 3, шток Між стійкою і напрямной запресована втулка, 10 якого пересуває стіл па зазначену висоту. Після яка має на поверхні кульки, що заглиблені в тіло цього виріб зачіплюють до захвату і виконують втулки. Зверху напрямна з'єднана зі столом необхідні технологічні операції. гвинтами. Крім цього до корпусу, що притулений Зручна надійна робота підйомника не до стійок ями, приєднані дві допоміжні стійки, які викликає сумніву в його використанні, а спрощена між собою поєднані нерухомо поперечиною. До конструкція, що пропонується нам невідома. допоміжних стійок через перемички приєднані допоміжні напрямні у вигляді вертикальних труб. До краю стола прикріплені дві розрізні втулки, які пересуваються по поверхні допоміжних напрямних. Таким чином, допоміжні дві напрямні існують для стійкого розміщення вантажу на столі, а для легкого пересування столу - три основні напрямні, які плавно пересуваються по трьом стійкам па кульках, розміщених у стінках втулок. Завдяки такій конструкції підйомника, досягається надійна робота його із спрощеною схемою механізму підйому та стійкою рівновагою. Для пояснення конструкції підйомника наведені креслення, де: на Фіг.1 зображений загальний вигляд збоку на підйомник; на Фіг.2 - вигляд зверху на підйомник, розріз по А-А; на Фіг. 3 - кріплення столу до штока пневмопідйомника, розріз В-В; на Фіг.4 - напрямна з запресованою втулкою, яка пересувається на стійкі, розріз Б-Б; на Фіг.5 - кріплення стільниці до рамки, розріз Г-Г. Стаціонарний пневматичний підйомник, який використовують па лінії обробки виробів, таких, як газові апарати, мас деякі особливості: підйом на зазначену висоту виробу до підвіски, що мас особливу конструкцію і допоміжні напрямні, які запобігають від бокового з сову столу. В корпусі 1, який розташований в ямі прямокутної форми, нижче рівня підлоги (долівки), внизу установлена рама 2, до якої закріплюється пневмоциліндр 3 та три стійки 4. По поверхні стійок 4 пересуваються напрямні 5. У нижній частині напрямних 5 запресовані втулки 6 з кульками 7, що пересуваються по поверхні стійок 4. Втулка 6 упирається в шайбу 8, яка надавлює на гумовий амортизатор 9. Втулка 6 з кульками 7 запресована в напрямній 5 для плавного пересування по поверхні стійки 4. Пневмоциліндр 3, який нерухомо приєднаний до рами 2, має пересувний шток 10, який зображений у збільшеному вигляді на Фіг.3. Верхній кінець штоку 10 має зменшений діаметр і на кінці має різьбу під гайку 11. До штоку 10 приєднаний стіл 12, який має зверху стільницю 13. Також нерухомо до столу 12 приєднані три стійки 4 і 3 напрямними 5, які пересуваються на поверхні стійок 4. Кріплення стільниці 13 до столу 5 30721 6
