Подушка для сну

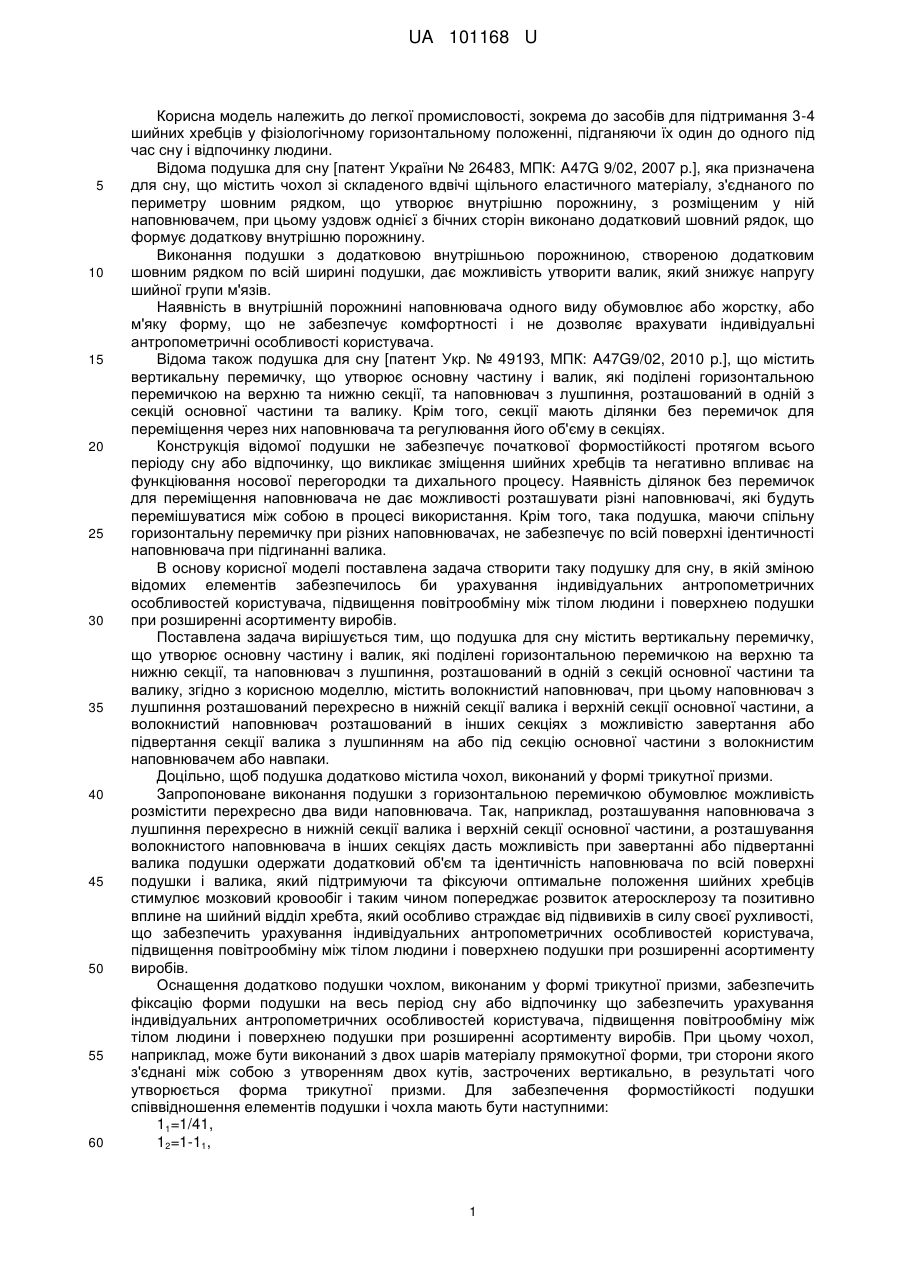

Реферат: Подушка для сну містить вертикальну перемичку, що утворює основну частину і валик, які поділені горизонтальною перемичкою на верхню та нижню секції, та наповнювач з лушпиння, розташований в одній з секцій основної частини та валику. Волокнистий наповнювач, при цьому наповнювач з лушпиння розташований перехресно в нижній секції валика і верхній секції основної частини, а волокнистий наповнювач розташований в інших секціях з можливістю завертання або підвертання секції валика з лушпинням на або під секцію основної частини з волокнистим наповнювачем або навпаки. UA 101168 U (54) ПОДУШКА ДЛЯ СНУ UA 101168 U UA 101168 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до легкої промисловості, зокрема до засобів для підтримання 3-4 шийних хребців у фізіологічному горизонтальному положенні, підганяючи їх один до одного під час сну і відпочинку людини. Відома подушка для сну [патент України № 26483, МПК: A47G 9/02, 2007 p.], яка призначена для сну, що містить чохол зі складеного вдвічі щільного еластичного матеріалу, з'єднаного по периметру шовним рядком, що утворює внутрішню порожнину, з розміщеним у ній наповнювачем, при цьому уздовж однієї з бічних сторін виконано додатковий шовний рядок, що формує додаткову внутрішню порожнину. Виконання подушки з додатковою внутрішньою порожниною, створеною додатковим шовним рядком по всій ширині подушки, дає можливість утворити валик, який знижує напругу шийної групи м'язів. Наявність в внутрішній порожнині наповнювача одного виду обумовлює або жорстку, або м'яку форму, що не забезпечує комфортності і не дозволяє врахувати індивідуальні антропометричні особливості користувача. Відома також подушка для сну [патент Укр. № 49193, МПК: A47G9/02, 2010 p.], що містить вертикальну перемичку, що утворює основну частину і валик, які поділені горизонтальною перемичкою на верхню та нижню секції, та наповнювач з лушпиння, розташований в одній з секцій основної частини та валику. Крім того, секції мають ділянки без перемичок для переміщення через них наповнювача та регулювання його об'єму в секціях. Конструкція відомої подушки не забезпечує початкової формостійкості протягом всього періоду сну або відпочинку, що викликає зміщення шийних хребців та негативно впливає на функціювання носової перегородки та дихального процесу. Наявність ділянок без перемичок для переміщення наповнювача не дає можливості розташувати різні наповнювачі, які будуть перемішуватися між собою в процесі використання. Крім того, така подушка, маючи спільну горизонтальну перемичку при різних наповнювачах, не забезпечує по всій поверхні ідентичності наповнювача при підгинанні валика. В основу корисної моделі поставлена задача створити таку подушку для сну, в якій зміною відомих елементів забезпечилось би урахування індивідуальних антропометричних особливостей користувача, підвищення повітрообміну між тілом людини і поверхнею подушки при розширенні асортименту виробів. Поставлена задача вирішується тим, що подушка для сну містить вертикальну перемичку, що утворює основну частину і валик, які поділені горизонтальною перемичкою на верхню та нижню секції, та наповнювач з лушпиння, розташований в одній з секцій основної частини та валику, згідно з корисною моделлю, містить волокнистий наповнювач, при цьому наповнювач з лушпиння розташований перехресно в нижній секції валика і верхній секції основної частини, а волокнистий наповнювач розташований в інших секціях з можливістю завертання або підвертання секції валика з лушпинням на або під секцію основної частини з волокнистим наповнювачем або навпаки. Доцільно, щоб подушка додатково містила чохол, виконаний у формі трикутної призми. Запропоноване виконання подушки з горизонтальною перемичкою обумовлює можливість розмістити перехресно два види наповнювача. Так, наприклад, розташування наповнювача з лушпиння перехресно в нижній секції валика і верхній секції основної частини, а розташування волокнистого наповнювача в інших секціях дасть можливість при завертанні або підвертанні валика подушки одержати додатковий об'єм та ідентичність наповнювача по всій поверхні подушки і валика, який підтримуючи та фіксуючи оптимальне положення шийних хребців стимулює мозковий кровообіг і таким чином попереджає розвиток атеросклерозу та позитивно вплине на шийний відділ хребта, який особливо страждає від підвивихів в силу своєї рухливості, що забезпечить урахування індивідуальних антропометричних особливостей користувача, підвищення повітрообміну між тілом людини і поверхнею подушки при розширенні асортименту виробів. Оснащення додатково подушки чохлом, виконаним у формі трикутної призми, забезпечить фіксацію форми подушки на весь період сну або відпочинку що забезпечить урахування індивідуальних антропометричних особливостей користувача, підвищення повітрообміну між тілом людини і поверхнею подушки при розширенні асортименту виробів. При цьому чохол, наприклад, може бути виконаний з двох шарів матеріалу прямокутної форми, три сторони якого з'єднані між собою з утворенням двох кутів, застрочених вертикально, в результаті чого утворюється форма трикутної призми. Для забезпечення формостійкості подушки співвідношення елементів подушки і чохла мають бути наступними: 11=1/41, 12=1-11, 1 UA 101168 U 5 10 15 20 25 30 35 13=12, h=11 де 1 - ширина подушки; 11 - ширина валика; 12 - ширина основної частини; 13 - ширина чохла; h - висота чохла. Корисна модель представлена на кресленнях, де фіг. 1 - загальний вигляд подушки для сну зверху; фіг. 2 - вигляд збоку, розріз А-А фіг. 1; фіг. 3 - розріз подушки для сну з завернутим валиком; фіг. 4 - вигляд подушки для сну з підвернутим валиком; фіг. 5 - вигляд чохла для подушки для сну; фіг. 6 - розріз чохла з подушкою для сну. Подушка для сну містить вертикальну перемичку 1, що утворює основну частину 2 і валик 3, які поділені горизонтальною перемичкою 4 на верхню 5 та нижню 6 секції, та наповнювач з лушпиння 7 і волокнистий наповнювач 8, при цьому наповнювач з лушпиння 7 розташований перехресно в нижній секції 6 валика 3 і верхній секції 5 основної частини 2, а волокнистий наповнювач 8, розташований в інших секціях. Подушка для сну розташована в чохлі 9, що виконаний у формі трикутної призми. Для забезпечення формостійкості подушки в звичайній наволочці необхідно, щоб ширина наволочки 14=1,1*12· Подушка використовується наступним чином. Користувач перед застосуванням подушки для забезпечення підтримування 3-го та 4-го шийних хребців в горизонтальному положенні, завертає валик 3 по лінії вертикальної перемички 1 на основну частину 2 подушки, при цьому, завдяки поділенню основної частини 2 та валика 3 горизонтальною перемичкою 4 на верхню 5 та нижню 6 секції, верхня секція 5 валика 3 з волокнистим наповнювачем 8 накладається на верхню секцію 5 основної частини 2 з наповнювачем з лушпиння 7, при цьому до користувача прилягають секції з наповнювачем з лушпиння 7. Також можливе підвертання валика 3 під основну частину 2, тоді нижня секція 6 валика 3 з наповнювачем 7 з лушпиння підкладається під нижню секцію 6 основної частини 2 з волокнистим наповнювачем 8, при цьому до користувача прилягають секції з волокнистим наповнювачем 8. Після цього користувач розміщує подушку з завернутим або підвернутим валиком в чохлі 9, конструкція якого по формі трикутної призми забезпечує формостійкість поверхні подушки на весь період сну або відпочинку. При застосуванні голова користувача розміщується на основній частині 2, а під шиєю розташовується валик 3, який заповнює впадину між потилицею і лопатками лежачі на спині або між плечем і підборіддям в положенні людини на боці з урахуванням антропометричних особливостей користувача. При таких умовах шийний відділ хребта, починаючи від 3-го шийного хребця, за рахунок відносної твердості та рівної поверхні буде випрямлений, що забезпечить профілактичний ефект та комфортність при використанні подушки. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Подушка для сну, що містить вертикальну перемичку, що утворює основну частину і валик, які поділені горизонтальною перемичкою на верхню та нижню секції, та наповнювач з лушпиння, розташований в одній з секцій основної частини та валику, яка відрізняється тим, що містить волокнистий наповнювач, при цьому наповнювач з лушпиння розташований перехресно в нижній секції валика і верхній секції основної частини, а волокнистий наповнювач розташований в інших секціях з можливістю завертання або підвертання секції валика з лушпинням на або під секцію основної частини з волокнистим наповнювачем або навпаки. 2. Подушка за п. 1, яка відрізняється тим, що додатково містить чохол, виконаний у формі трикутної призми. 2 UA 101168 U 3 UA 101168 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
