Портфель

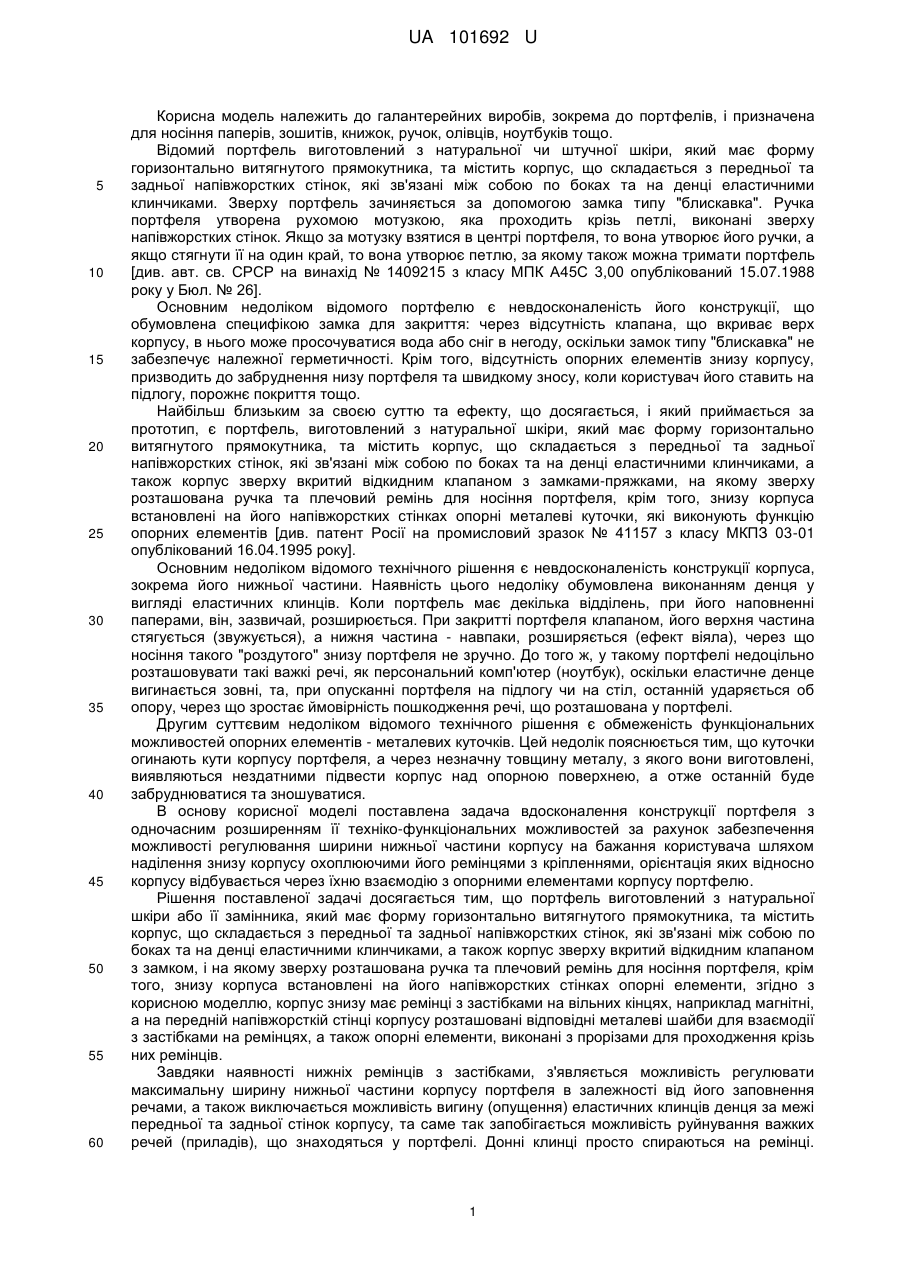

Реферат: Портфель виготовлений з натуральної шкіри або її замінника, який має форму горизонтально витягнутого прямокутника, та містить корпус, що складається з передньої та задньої напівжорстких стінок, які зв'язані між собою по боках та на денці еластичними клинчиками, а також корпус зверху вкритий відкидним клапаном з замком, і на якому зверху розташована ручка та плечовий ремінь для носіння портфеля, крім того, знизу корпусу встановлені на його напівжорстких стінках опорні елементи, причому корпус знизу має ремінці з застібками на вільних кінцях, наприклад магнітні, а на передній напівжорсткій стінці корпусу розташовані відповідні металеві шайби для взаємодії з застібками на ремінцях, а також опорні елементи, виконані з прорізами для проходження крізь них вказаних ремінців. UA 101692 U (54) ПОРТФЕЛЬ UA 101692 U UA 101692 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галантерейних виробів, зокрема до портфелів, і призначена для носіння паперів, зошитів, книжок, ручок, олівців, ноутбуків тощо. Відомий портфель виготовлений з натуральної чи штучної шкіри, який має форму горизонтально витягнутого прямокутника, та містить корпус, що складається з передньої та задньої напівжорстких стінок, які зв'язані між собою по боках та на денці еластичними клинчиками. Зверху портфель зачиняється за допомогою замка типу "блискавка". Ручка портфеля утворена рухомою мотузкою, яка проходить крізь петлі, виконані зверху напівжорстких стінок. Якщо за мотузку взятися в центрі портфеля, то вона утворює його ручки, а якщо стягнути її на один край, то вона утворює петлю, за якому також можна тримати портфель [див. авт. св. СРСР на винахід № 1409215 з класу МПК А45С 3,00 опублікований 15.07.1988 року у Бюл. № 26]. Основним недоліком відомого портфелю є невдосконаленість його конструкції, що обумовлена специфікою замка для закриття: через відсутність клапана, що вкриває верх корпусу, в нього може просочуватися вода або сніг в негоду, оскільки замок типу "блискавка" не забезпечує належної герметичності. Крім того, відсутність опорних елементів знизу корпусу, призводить до забруднення низу портфеля та швидкому зносу, коли користувач його ставить на підлогу, порожнє покриття тощо. Найбільш близьким за своєю суттю та ефекту, що досягається, і який приймається за прототип, є портфель, виготовлений з натуральної шкіри, який має форму горизонтально витягнутого прямокутника, та містить корпус, що складається з передньої та задньої напівжорстких стінок, які зв'язані між собою по боках та на денці еластичними клинчиками, а також корпус зверху вкритий відкидним клапаном з замками-пряжками, на якому зверху розташована ручка та плечовий ремінь для носіння портфеля, крім того, знизу корпуса встановлені на його напівжорстких стінках опорні металеві куточки, які виконують функцію опорних елементів [див. патент Росії на промисловий зразок № 41157 з класу МКПЗ 03-01 опублікований 16.04.1995 року]. Основним недоліком відомого технічного рішення є невдосконаленість конструкції корпуса, зокрема його нижньої частини. Наявність цього недоліку обумовлена виконанням денця у вигляді еластичних клинців. Коли портфель має декілька відділень, при його наповненні паперами, він, зазвичай, розширюється. При закритті портфеля клапаном, його верхня частина стягується (звужується), а нижня частина - навпаки, розширяється (ефект віяла), через що носіння такого "роздутого" знизу портфеля не зручно. До того ж, у такому портфелі недоцільно розташовувати такі важкі речі, як персональний комп'ютер (ноутбук), оскільки еластичне денце вигинається зовні, та, при опусканні портфеля на підлогу чи на стіл, останній ударяється об опору, через що зростає ймовірність пошкодження речі, що розташована у портфелі. Другим суттєвим недоліком відомого технічного рішення є обмеженість функціональних можливостей опорних елементів - металевих куточків. Цей недолік пояснюється тим, що куточки огинають кути корпусу портфеля, а через незначну товщину металу, з якого вони виготовлені, виявляються нездатними підвести корпус над опорною поверхнею, а отже останній буде забруднюватися та зношуватися. В основу корисної моделі поставлена задача вдосконалення конструкції портфеля з одночасним розширенням її техніко-функціональних можливостей за рахунок забезпечення можливості регулювання ширини нижньої частини корпусу на бажання користувача шляхом наділення знизу корпусу охоплюючими його ремінцями з кріпленнями, орієнтація яких відносно корпусу відбувається через їхню взаємодію з опорними елементами корпусу портфелю. Рішення поставленої задачі досягається тим, що портфель виготовлений з натуральної шкіри або її замінника, який має форму горизонтально витягнутого прямокутника, та містить корпус, що складається з передньої та задньої напівжорстких стінок, які зв'язані між собою по боках та на денці еластичними клинчиками, а також корпус зверху вкритий відкидним клапаном з замком, і на якому зверху розташована ручка та плечовий ремінь для носіння портфеля, крім того, знизу корпуса встановлені на його напівжорстких стінках опорні елементи, згідно з корисною моделлю, корпус знизу має ремінці з застібками на вільних кінцях, наприклад магнітні, а на передній напівжорсткій стінці корпусу розташовані відповідні металеві шайби для взаємодії з застібками на ремінцях, а також опорні елементи, виконані з прорізами для проходження крізь них ремінців. Завдяки наявності нижніх ремінців з застібками, з'являється можливість регулювати максимальну ширину нижньої частини корпусу портфеля в залежності від його заповнення речами, а також виключається можливість вигину (опущення) еластичних клинців денця за межі передньої та задньої стінок корпусу, та саме так запобігається можливість руйнування важких речей (приладів), що знаходяться у портфелі. Донні клинці просто спираються на ремінці. 1 UA 101692 U 5 10 15 20 25 30 35 40 45 50 55 Завдяки наявності прорізів у для ремінців в опорних елементах, відбувається примусова орієнтація ремінців відносно корпусу, тобто ремінці завжди будуть знаходитися під корпусом. Наявність прорізів у опорних елементах, збільшує їхню висоту, а отже вони виявляються здатними трохи підняти корпус з ремінцями над опорною поверхнею, забігаючи їх забруднення та передчасний знос. Подальша суть запропонованого технічного рішення пояснюється спільно з кресленнями, на яких зображено наступне: фіг. 1 - вигляд в плані на запропонований портфель; фіг. 2 - вигляд збоку на запропонований портфель, мінімальна ширина нижньої частини корпуса; фіг. 3- те ж саме, з максимальною шириною нижньої частини корпусу; фіг. 4 - те ж саме, з середньою шириною нижньої частини корпусу. Запропонований портфель містить корпус, що складається з напівжорстких передньої стінки 1 та задньої стінок 2. Стінки 1 і 2 зв'язані між собою по боках еластичними клинчиками 3, а на денці - еластичними клинчиками 4. Корпус зверху вкритий відкидним клапаном 5 з замком 6. На клапані 5 розташована ручка 7 та плечовий ремінь 8 для носіння портфеля. Корпус знизу наділений ремінцями 9 з застібками 10 на вільних кінцях. Якщо застібки 10 виконані у вигляді магнітних шайб, то на передній напівжорсткій стінці 1 корпусу розташовують відповідні металеві шайби 11 для взаємодії з застібками 10 на ремінцях 9. Опорні елементи 12 виконані з прорізами 13 для проходження крізь них ремінців 9. В залежності від завантаження портфеля речами, користувач ремінцями 9 регулює ширину нижньої частини корпусу портфеля, досягаючи її мінімізації. Якщо речі досить важкі, наприклад в портфелі знаходиться ноутбук, останній спираючись на еластичні клинчики 4 вигинаються донизу та спираються на ремінці 9. Таким чином, користувач завжди має змогу простим способом змінити ширину корпусу свого портфеля. Відомо, що з часом портфель змінює свою форму: клинчики 3 і 4 поступово втрачають свою еластичність, а також розтягуються та деформуються, через що, навіть порожній портфель все однак має значну товщину, особливо знизу. Запропоновані ремінці 9 запобігають цьому явищу, і портфель завжди виглядає охайним. Запропонована конструкція портфеля, не містить у своєму складі вузлів та деталей, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема у галузі виготовлення галантерейних виробів, а отже є придатною для промислового застосування, має технічні й інші переваги перед відомими аналогами, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється. У відомих джерелах патентної та іншої науково-технічної інформації не виявлено подібних портфелів із вказаною у пропозиції сукупністю суттєвих ознак, тому запропоноване технічне рішення відповідає критерію "новизна", а отже вважається таким, що може отримати правовий захист. Суттєва відмінність запропонованого технічного рішення, у порівнянні з раніш відомими, полягає у тому, що звичайний портфель має додаткові ремінці, які охоплюють знизу його корпус. Вказана відмінність дозволяє регулювати ширину нижньої частини корпусу портфеля в залежності від його наповнення. Жодний з відомих портфелів не може мати вказану властивість, оскільки не містять у своєму складі засобів для примусової зміни об'єму корпусу, особливо його нижньої частини. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести наступне: розширення функціонально-технічних можливостей портфеля за рахунок можливості примусової зміни ширини корпусу ремінцями; можливість зберігання початкової форми портфеля з тієї ж причини; запобігання пошкодженню важких речей у портфелі за рахунок спирання денця на ремінці; зниження терміну зношення корпусу за рахунок його спирання на опорні елементи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Портфель, що виготовлений з натуральної шкіри або її замінника, який має форму горизонтально витягнутого прямокутника, та містить корпус, що складається з передньої та задньої напівжорстких стінок, які зв'язані між собою по боках та на денці еластичними клинчиками, а також корпус зверху вкритий відкидним клапаном з замком, і на якому зверху розташована ручка та плечовий ремінь для носіння портфеля, крім того, знизу корпусу встановлені на його напівжорстких стінках опорні елементи, який відрізняється тим, що корпус знизу має ремінці з застібками на вільних кінцях, наприклад магнітні, а на передній напівжорсткій стінці корпусу розташовані відповідні металеві шайби для взаємодії з застібками 2 UA 101692 U на ремінцях, а також опорні елементи, виконані з прорізами для проходження крізь них вказаних ремінців. 3 UA 101692 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
