Піднімально-поворотний стенд для сталерозливальних ковшів

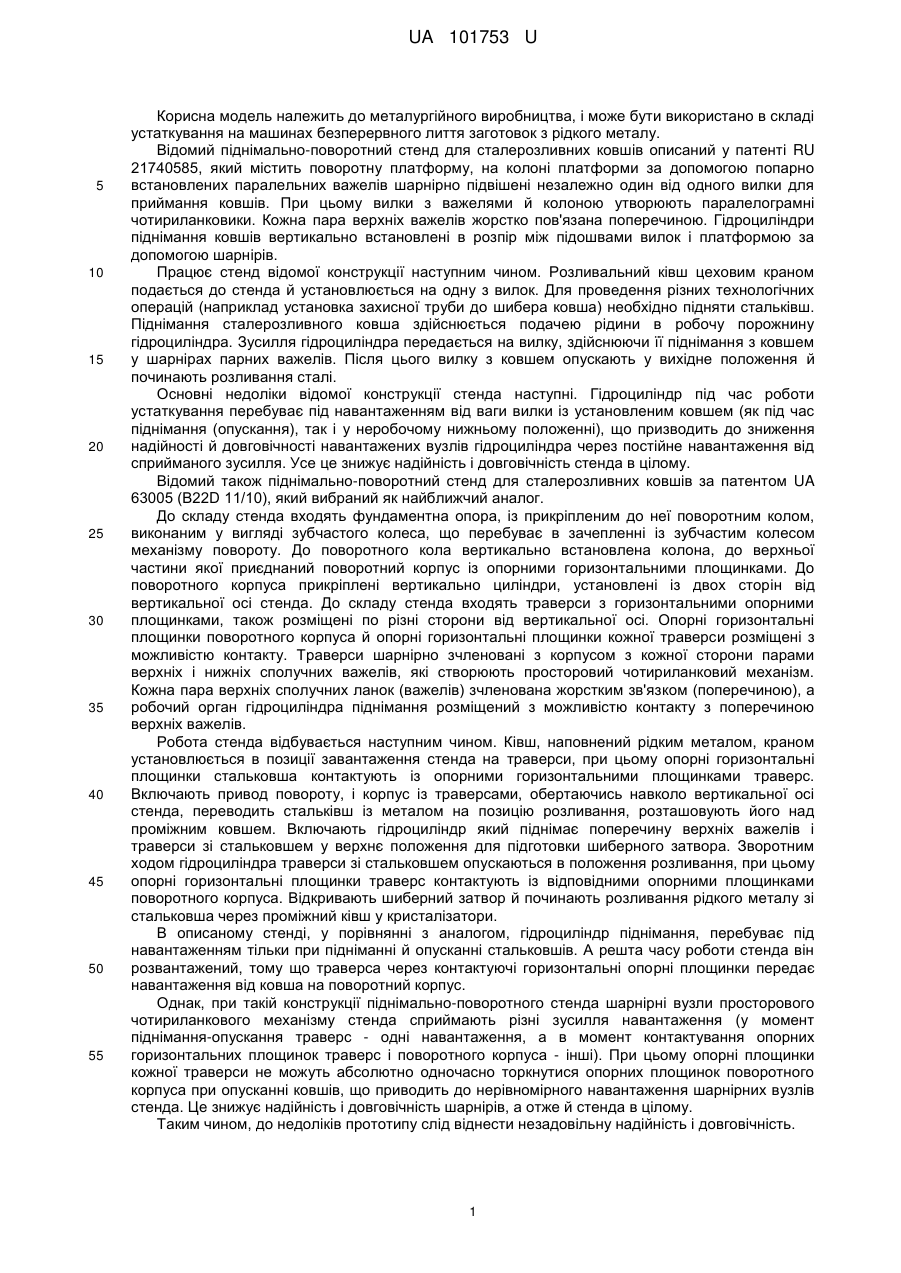

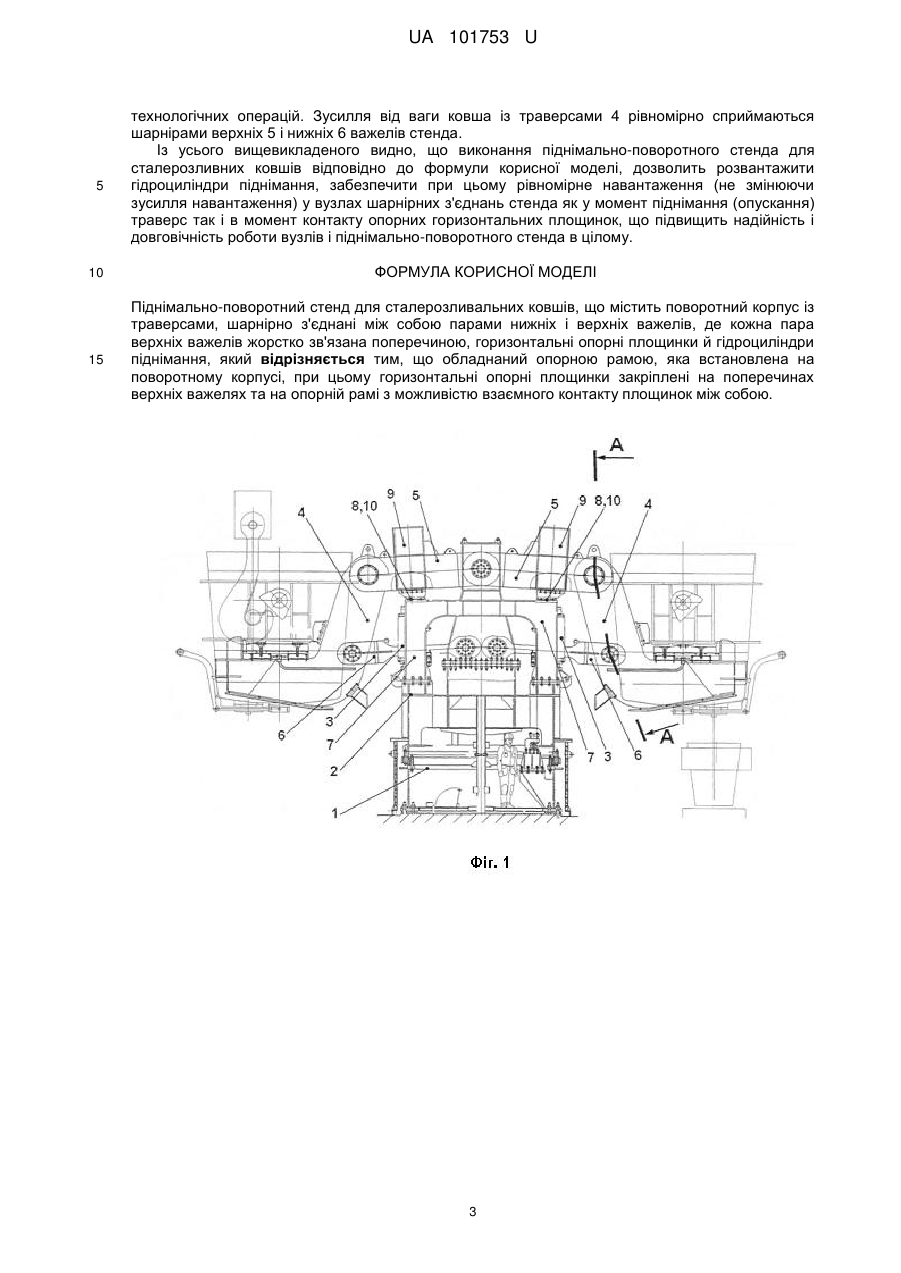

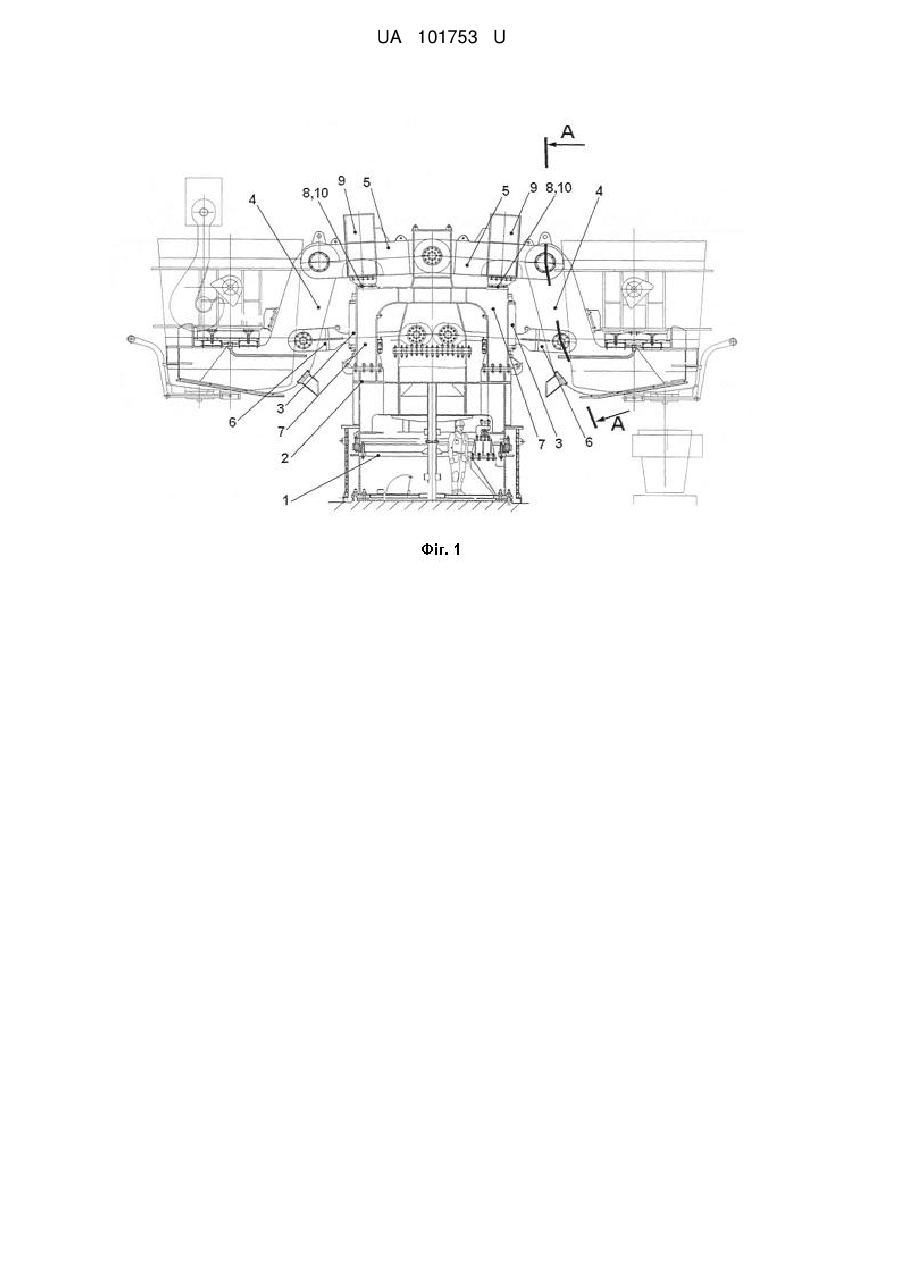

Реферат: Піднімально-поворотний стенд для сталерозливальних ковшів містить поворотний корпус із траверсами, шарнірно з'єднані між собою парами нижніх і верхніх важелів, де кожна пара верхніх важелів жорстко зв'язана поперечиною, горизонтальні опорні площинки й гідроциліндри піднімання. Пристрій обладнаний опорною рамою, яка встановлена на поворотному корпусі, при цьому горизонтальні опорні площинки закріплені на поперечинах верхніх важелях та на опорній рамі з можливістю взаємного контакту площинок між собою. UA 101753 U (54) ПІДНІМАЛЬНО-ПОВОРОТНИЙ СТЕНД ДЛЯ СТАЛЕРОЗЛИВАЛЬНИХ КОВШІВ UA 101753 U UA 101753 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до металургійного виробництва, і може бути використано в складі устаткування на машинах безперервного лиття заготовок з рідкого металу. Відомий піднімально-поворотний стенд для сталерозливних ковшів описаний у патенті RU 21740585, який містить поворотну платформу, на колоні платформи за допомогою попарно встановлених паралельних важелів шарнірно підвішені незалежно один від одного вилки для приймання ковшів. При цьому вилки з важелями й колоною утворюють паралелограмні чотириланковики. Кожна пара верхніх важелів жорстко пов'язана поперечиною. Гідроциліндри піднімання ковшів вертикально встановлені в розпір між підошвами вилок і платформою за допомогою шарнірів. Працює стенд відомої конструкції наступним чином. Розливальний ківш цеховим краном подається до стенда й установлюється на одну з вилок. Для проведення різних технологічних операцій (наприклад установка захисної труби до шибера ковша) необхідно підняти стальківш. Піднімання сталерозливного ковша здійснюється подачею рідини в робочу порожнину гідроциліндра. Зусилля гідроциліндра передається на вилку, здійснюючи її піднімання з ковшем у шарнірах парних важелів. Після цього вилку з ковшем опускають у вихідне положення й починають розливання сталі. Основні недоліки відомої конструкції стенда наступні. Гідроциліндр під час роботи устаткування перебуває під навантаженням від ваги вилки із установленим ковшем (як під час піднімання (опускання), так і у неробочому нижньому положенні), що призводить до зниження надійності й довговічності навантажених вузлів гідроциліндра через постійне навантаження від сприйманого зусилля. Усе це знижує надійність і довговічність стенда в цілому. Відомий також піднімально-поворотний стенд для сталерозливних ковшів за патентом UA 63005 (В22D 11/10), який вибраний як найближчий аналог. До складу стенда входять фундаментна опора, із прикріпленим до неї поворотним колом, виконаним у вигляді зубчастого колеса, що перебуває в зачепленні із зубчастим колесом механізму повороту. До поворотного кола вертикально встановлена колона, до верхньої частини якої приєднаний поворотний корпус із опорними горизонтальними площинками. До поворотного корпуса прикріплені вертикально циліндри, установлені із двох сторін від вертикальної осі стенда. До складу стенда входять траверси з горизонтальними опорними площинками, також розміщені по різні сторони від вертикальної осі. Опорні горизонтальні площинки поворотного корпуса й опорні горизонтальні площинки кожної траверси розміщені з можливістю контакту. Траверси шарнірно зчленовані з корпусом з кожної сторони парами верхніх і нижніх сполучних важелів, які створюють просторовий чотириланковий механізм. Кожна пара верхніх сполучних ланок (важелів) зчленована жорстким зв'язком (поперечиною), а робочий орган гідроциліндра піднімання розміщений з можливістю контакту з поперечиною верхніх важелів. Робота стенда відбувається наступним чином. Ківш, наповнений рідким металом, краном установлюється в позиції завантаження стенда на траверси, при цьому опорні горизонтальні площинки стальковша контактують із опорними горизонтальними площинками траверс. Включають привод повороту, і корпус із траверсами, обертаючись навколо вертикальної осі стенда, переводить стальківш із металом на позицію розливання, розташовують його над проміжним ковшем. Включають гідроциліндр який піднімає поперечину верхніх важелів і траверси зі стальковшем у верхнє положення для підготовки шиберного затвора. Зворотним ходом гідроциліндра траверси зі стальковшем опускаються в положення розливання, при цьому опорні горизонтальні площинки траверс контактують із відповідними опорними площинками поворотного корпуса. Відкривають шиберний затвор й починають розливання рідкого металу зі стальковша через проміжний ківш у кристалізатори. В описаному стенді, у порівнянні з аналогом, гідроциліндр піднімання, перебуває під навантаженням тільки при підніманні й опусканні стальковшів. А решта часу роботи стенда він розвантажений, тому що траверса через контактуючі горизонтальні опорні площинки передає навантаження від ковша на поворотний корпус. Однак, при такій конструкції піднімально-поворотного стенда шарнірні вузли просторового чотириланкового механізму стенда сприймають різні зусилля навантаження (у момент піднімання-опускання траверс - одні навантаження, а в момент контактування опорних горизонтальних площинок траверс і поворотного корпуса - інші). При цьому опорні площинки кожної траверси не можуть абсолютно одночасно торкнутися опорних площинок поворотного корпуса при опусканні ковшів, що приводить до нерівномірного навантаження шарнірних вузлів стенда. Це знижує надійність і довговічність шарнірів, а отже й стенда в цілому. Таким чином, до недоліків прототипу слід віднести незадовільну надійність і довговічність. 1 UA 101753 U 5 10 15 20 25 30 35 40 45 50 55 60 В основу корисної моделі поставлено задачу створення більш надійного й довговічного піднімально-поворотного стенда для сталерозливальних ковшів. Поставлена задача вирішується за рахунок технічного результату, який полягає в тому, що навантаження, які випробовують шарнірні вузли стенда, як при підніманні (опусканні) траверс, так і в нижньому неробочому положенні, зберігаються однаковими. Для досягнення поставленого технічного результату піднімально-поворотний стенд для сталерозливальних ковшів, що містить поворотний корпус із траверсами, шарнірно з'єднані між собою парами нижніх і верхніх важелів, де кожна пара верхніх важелів жорстко зв'язана поперечиною, горизонтальні опорні площинки й гідроциліндри піднімання, згідно з корисною моделлю, стенд обладнаний опорною рамою, яка встановлена на поворотному корпусі, при цьому горизонтальні опорні площинки закріплені на поперечинах верхніх важелях та на опорній рамі з можливістю взаємного контакту площинок між собою. У результаті порівняльного аналіз піднімально-поворотного стенда для сталерозливальних ковшів із найближчим аналогом встановлене, що вони мають наступні загальні ознаки: - поворотний корпус і траверси; - траверси шарнірно з'єднані між собою парами нижніх і верхніх важелів, де кожна пара верхніх важелів жорстко зв'язана поперечиною; - горизонтальні опорні площинки; - гідроциліндри піднімання; / відмітні ознаки: - постачання опорною рамою, яка встановлена на поворотному корпусі; - горизонтальні опорні площинки закріплені на поперечинах верхніх важелів та на опорній рамі з можливістю взаємного контакту площинок між собою. Таким чином, піднімально-поворотний стенд для сталерозливальних ковшів має нові конструктивні елементи, нові зв'язки й нові взаємні розміщення елементів. Між відмітними ознаками й технічним результатом, який досягається, існує причиннонаслідковий зв'язок. Завдяки обладнанню стенда опорною рамою, яка встановлена на поворотному корпусі, при цьому горизонтальні опорні площинки закріплені на поперечинах верхніх важелів та на опорній рамі з можливістю взаємного контакту площинок між собою, стало можливим розвантажити гідроциліндри піднімання, забезпечити при тому рівномірне навантаження (не змінюючи зусилля навантаження) у вузлах шарнірних з'єднань стенда як у момент піднімання (опускання) траверс, так і в момент зіткнення опорних горизонтальних площинок. Виключення з вищевказаної сукупності відмітних ознак хоча б однієї з них не забезпечує досягнення технічного результату. Технічне рішення, що заявляється, не відомо з рівня техніки. Технічне й технологічне виконання технічного рішення, що заявляється, не представляє складностей, наприклад, в умовах ПАТ "НКМЗ". З використанням технічного рішення, яке заявляється, виконай технічний проект базової машини безперервного лиття заготовок. Технічне рішення, що заявляється, пояснюється кресленнями, на яких зображені: Фіг. 1 - загальний вигляд піднімально-поворотного стенда для сталерозливальних ковшів; Фіг. 2 - розріз А-А на фіг. 1 До складу стенда для сталерозливних ковшів входять: опора 1, установлена на фундаменті, поворотний корпус 2 з розміщеними на ньому двома незалежними гідроциліндрами піднімання 3, траверси 4, які шарнірно з'єднані з поворотним корпусом 2 парами верхніх 5 важелів і нижніх важелів 6 (фіг. 1-2). Стенд обладнаний опорною рамою 7, яка закріплена на поворотному корпусі 2 і оснащена горизонтальними опорними площинками 8. При цьому, кожна пара верхніх важелів 5 жорстко з'єднана відповідною поперечиною 9, на якій закріплені опорні горизонтальні площинки 10. Горизонтальні опорні площинки 8 опорної рами 7 і горизонтальні опорні площинки 10 поперечин 9 розташовані з можливістю взаємного контакту між собою. Стенд працює наступним чином. Сталерозливальний ківш (показаний тонко) установлюють на траверси 4, при цьому горизонтальні опорні площинки 10 поперечин 9 верхніх важелів 5 і горизонтальні опорні площинки 8 опорної рами 7 перебувають у контакті між собою. Навантаження від ваги ковша із траверсами 4 сприймається шарнірами верхніх важелів 5 і нижніх важелів 6 і далі передається через опорні горизонтальні площинки 10 поперечини 9 на горизонтальні опорні площинки 8 опорної рами 7. При цьому, кожний з гідроциліндрів піднімання 3 розвантажений і не сприймає зусилля від ваги ковша. Сталерозливний стенд розвертають, переносять стальківш у позицію розливання й установлюють його над проміжним ковшем (на фіг. 1 показаний тонко). Включають гідроциліндр піднімання 3, який через поперечину 9 верхніх важелів 5 піднімає траверси 4 зі стальковшем у верхнє положення для проведення 2 UA 101753 U 5 10 15 технологічних операцій. Зусилля від ваги ковша із траверсами 4 рівномірно сприймаються шарнірами верхніх 5 і нижніх 6 важелів стенда. Із усього вищевикладеного видно, що виконання піднімально-поворотного стенда для сталерозливних ковшів відповідно до формули корисної моделі, дозволить розвантажити гідроциліндри піднімання, забезпечити при цьому рівномірне навантаження (не змінюючи зусилля навантаження) у вузлах шарнірних з'єднань стенда як у момент піднімання (опускання) траверс так і в момент контакту опорних горизонтальних площинок, що підвищить надійність і довговічність роботи вузлів і піднімально-поворотного стенда в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Піднімально-поворотний стенд для сталерозливальних ковшів, що містить поворотний корпус із траверсами, шарнірно з'єднані між собою парами нижніх і верхніх важелів, де кожна пара верхніх важелів жорстко зв'язана поперечиною, горизонтальні опорні площинки й гідроциліндри піднімання, який відрізняється тим, що обладнаний опорною рамою, яка встановлена на поворотному корпусі, при цьому горизонтальні опорні площинки закріплені на поперечинах верхніх важелях та на опорній рамі з можливістю взаємного контакту площинок між собою. 3 UA 101753 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
