Сталь для суцільнокатаних коліс
Номер патенту: 101757
Опубліковано: 25.04.2013
Автори: Рослік Олександр Вадимович, Польський Георгій Миколайович, Бєсєднов Сергій Вікторович, Бабаченко Олександр Іванович, Литвиненко Петро Леонідович, Кузьмичов Вячеслав Михайлович, Книш Андрій Володимирович
Формула / Реферат
Сталь для суцільнокатаних коліс, що містить вуглець, кремній, марганець, ванадій, хром, нікель, мідь, залізо та домішки сірки, фосфору, алюмінію, кисню і водню, яка відрізняється тим, що вона містить компоненти при їх наступному співвідношенні, мас. %:
вуглець
0,47-0,60
кремній
0,70-1,5
марганець
0,70-1,0
ванадій
0,08-0,15
хром
до 0,25
нікель
до 0,25
мідь
до 0,25
сірка
до 0,020
фосфор
до 0,025
алюміній
0,013-0,03
кисень
до 0,0025
водень
до 0,0002
залізо
решта,
при цьому виконується співвідношення: 1,3<Mn/C<1,6.
Текст

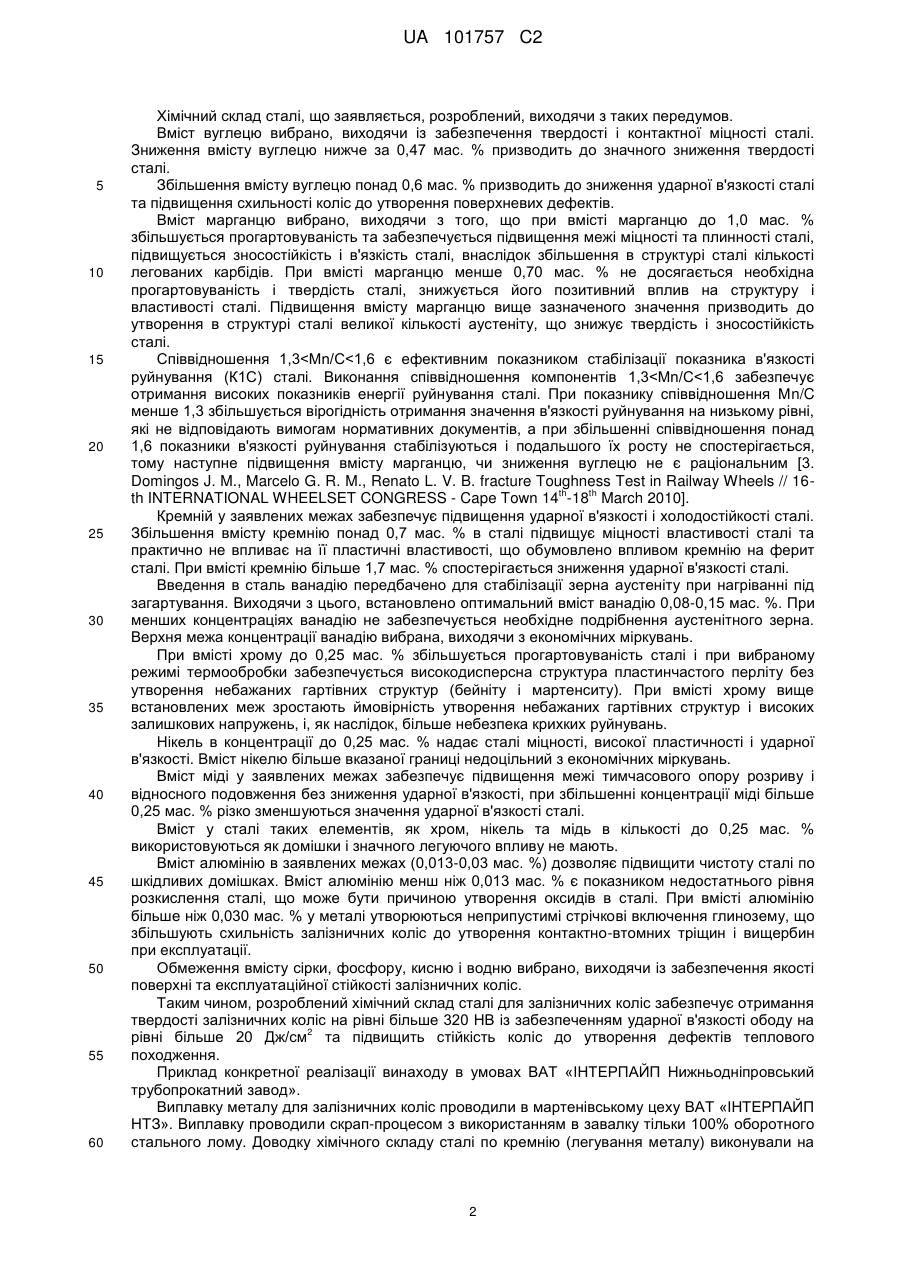

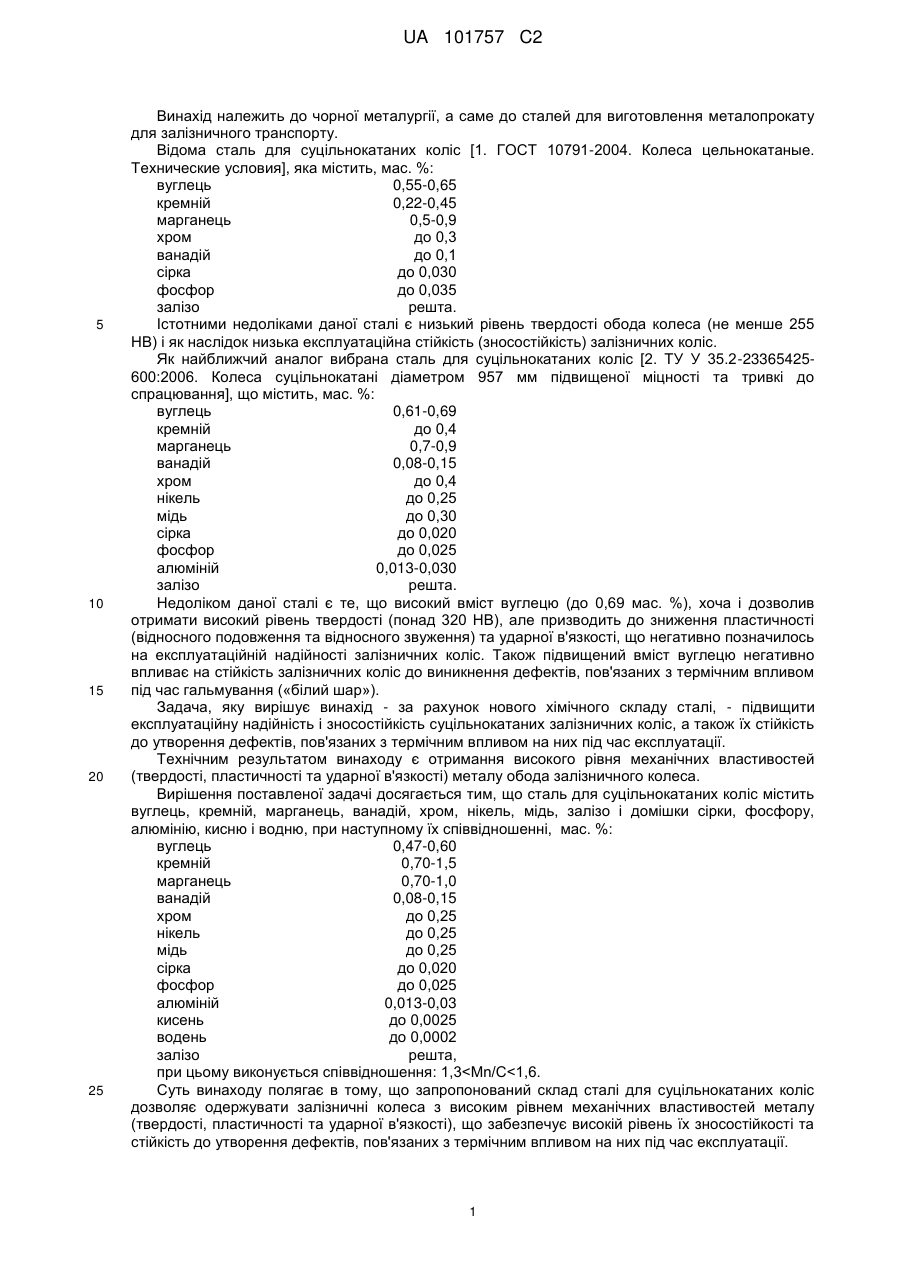

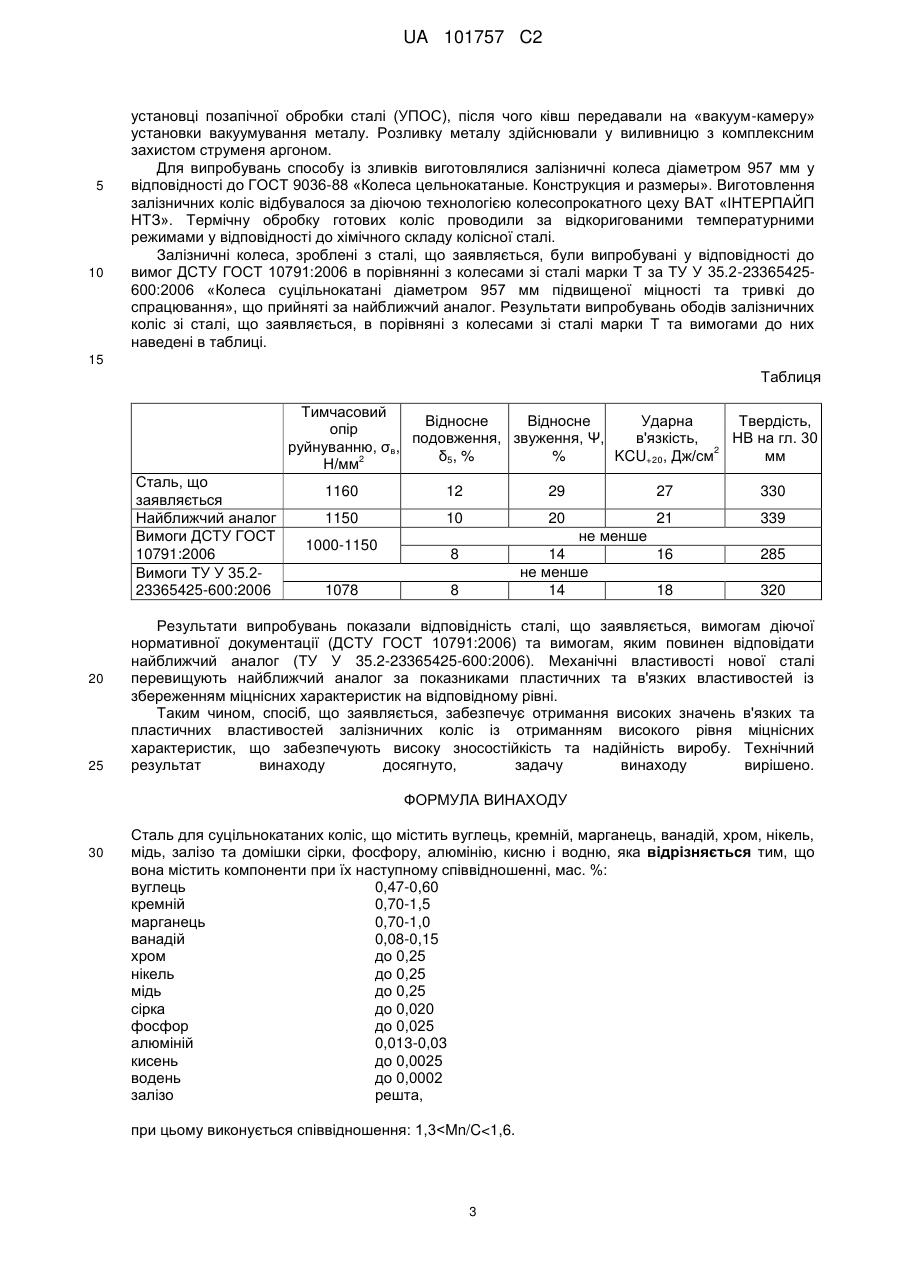

Реферат: Винахід належить до чорної металургії. Сталь для суцільнокатаних коліс містить, мас. %: вуглець - 0,47-0,60, кремній - 0,70-1,5, марганець - 0,70-1,0, ванадій - 0,08-0,15, мідь - до 0,25, хром - до 0,25, нікель - до 0,25, домішки сірки - до 0,020, фосфору - до 0,025, алюмінію - 0,0130,03, кисню - до 0,0025, водню - до 0,0002 та залізо - решта, при цьому виконується співвідношення: 1,3
ДивитисяДодаткова інформація
Назва патенту англійськоюSteel for solid-rolled railway wheels
Автори англійськоюBabachenko Oleksandr Ivanovych, Knysh Andrii Volodymyrovych, Kuzmychov Viacheslav Mykhailovych, Lytvynenko Petro Leonidovych, Polskyi Heorhii Mykolaiovych, Biesiednov Serhii Viktorovych, Roslik Oleksandr Vadymovych
Назва патенту російськоюСталь для цельнокатаных колес
Автори російськоюБабаченко Александр Иванович, Кныш Андрей Владимирович, Кузьмичов Вячеслав Михайлович, Литвиненко Петр Леонидович, Польский Георгий Николаевич, Беседнов Сергей Викторович, Рослик Александр Вадимович
МПК / Мітки
МПК: C22C 38/46, C22C 38/02, C22C 38/04
Мітки: коліс, суцільнокатаних, сталь
Код посилання
<a href="https://ua.patents.su/6-101757-stal-dlya-sucilnokatanikh-kolis.html" target="_blank" rel="follow" title="База патентів України">Сталь для суцільнокатаних коліс</a>
Корозійностійка сталь
Номер патенту: 51005
Опубліковано: 17.05.2004
Автори: Чейлях Ян Олександрович, Константінов Олександр Вікторович, Чейлях Олександр Петрович, Зеленський Володимир Сергійович
МПК: C22C 38/38
Мітки: сталь, корозійностійка
Формула / Реферат:
1. Корозійностійка сталь, яка містить вуглець, хром, марганець, кремній, мідь та залізо, яка відрізняється тим, що вона додатково містить нікель при наступному співвідношенні компонентів ( мас. %): вуглець 0,08-0,14 хром 15-21 марганець 8-12 кремній 0,85-1,6 мідь 0,6-1,4 ...
Корозійностійка сталь
Номер патенту: 18855
Опубліковано: 15.11.2006
Автори: Сальніков Анатолій Семенович, Логозинський Ігор Миколайович, Бичаєв Віталій Леонтійович, Левін Борис Арнович, Райтманов Роман Шмулевич
МПК: C22C 38/58
Мітки: корозійностійка, сталь
Формула / Реферат:
Корозійностійка сталь, яка містить вуглець, кремній, марганець, хром, нікель, титан, молібден, вольфрам, ванадій, мідь та залізо, яка відрізняється тим, що додатково містить азот та алюміній при наступному співвідношенні компонентів, мас. %: вуглець 0,06-0,12 кремній 0,3-0,6 марганець 1,0-1,5 хром 17,0-18,0 ...
Сталь
Номер патенту: 8385
Опубліковано: 15.08.2005
Автори: Головін Сєргєй Владіміровіч, Дуб Владімір Сємьоновіч, Марков Сєргєй Івановіч, Лобода Алєксандр Сєргєєвіч, Дуб Алєксєй Владіміровіч, Гошкадєра Сєргєй Владіміровіч
МПК: C22C 38/12
Мітки: сталь
Формула / Реферат:
Сталь, що містить вуглець, марганець, кремній, хром, нікель, ванадій, ніобій, титан, алюміній, кальцій, сірку, фосфор, азот, мідь, сурму, олово, миш'як та залізо, яка відрізняється тим, що вона додатково містить молібден, при наступному співвідношенні компонентів, мас. %: вуглець 0,02-0,11 марганець 0,10-1,80 кремній 0,06-0,60 ...
Сталь бейнітна для суцільнокатаних залізничних коліс (варіанти) і спосіб термічної обробки суцільнокатаних залізничних коліс з бейнітної сталі
Номер патенту: 84987
Опубліковано: 10.12.2008
Автори: Горб Євгеній Васильович, Козловський Альфред Іванович, Єсаулов Геннадій Олександрович, Губенко Світлана Іванівна, Сухомлин Георгій Дмитрович, Пройдак Юрій Сергійович, Іськов Михайло Вікторович, Чуприна Любов Володимирівна, Беспалько Валентина Миколаївна, Узлов Іван Герасимович
МПК: C21D 1/78, C22C 38/08, C22C 38/04, C22C 38/22, C22C 38/50, C22C 38/00, B21H 1/00, C22C 38/18, B60B 17/00, C21D 1/18, C21D 9/34, C22C 38/24
Мітки: залізничних, спосіб, сталь, обробки, бейнітна, коліс, сталі, суцільнокатаних, бейнітної, варіанти, термічної
Формула / Реферат:
1. Сталь бейнітна для суцільнокатаних залізничних коліс, що містить вуглець, марганець, кремній, хром, нікель, алюміній, титан, залізо, яка відрізняється тим, що вона додатково містить молібден, ванадій при наступному співвідношенні компонентів, мас. %: C 0,12-0,129 Мn 1,02-1,5 Si 0,24-0,32 Сr 0,37-3,5 ...
Рейкова сталь
Номер патенту: 73351
Опубліковано: 25.09.2012
Автори: Крейденко Фіра Семенівна, Бродецький Ігор Леонідович, Бєлов Борис Федорович, Александров Валерій Дмитрович, Троцан Анатолій Іванович, Каверинський Владислав Володимирович, Фірстов Сергій Олексійович
МПК: C22C 38/02
Формула / Реферат:
Рейкова сталь, що містить вуглець, марганець, кремній, алюміній, кальцій, азот, хром, нікель, мідь, залізо і як домішки сірку й фосфор, яка відрізняється тим, що вона містить компоненти при наступному співвідношенні, мас. %: вуглець 0,71-0,82 марганець 0,80-1,25 кремній 0,25-0,45 алюміній 0,008-0,020 ...
Попередній патент: Пристрій для захисту кузова транспортного засобу
Наступний патент: Пристрій для дослідження органічних речовин та біологічних об’єктів
Випадковий патент: Двотактний симетричний підсилювач струму
