Пристрій для сівби сільськогосподарських культур

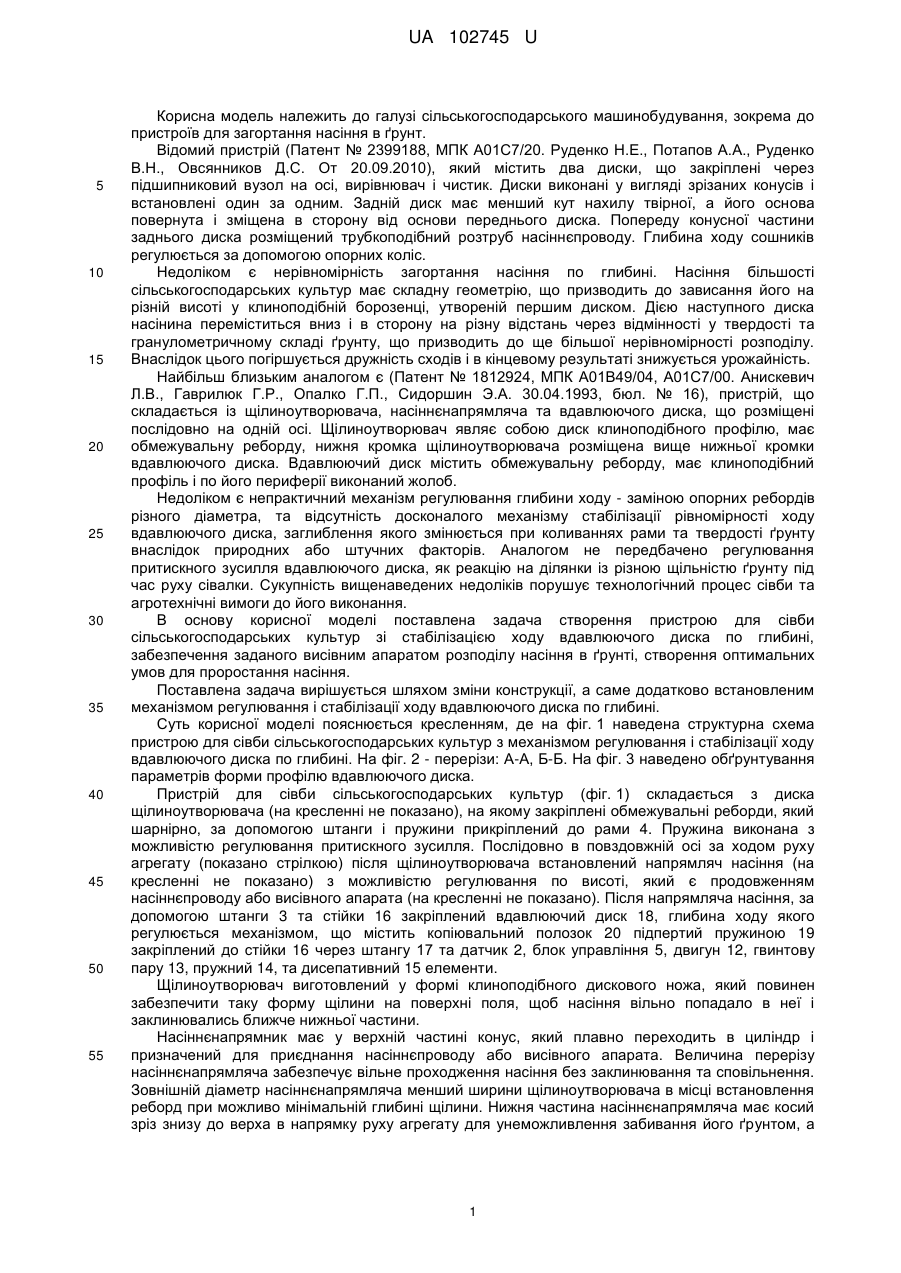

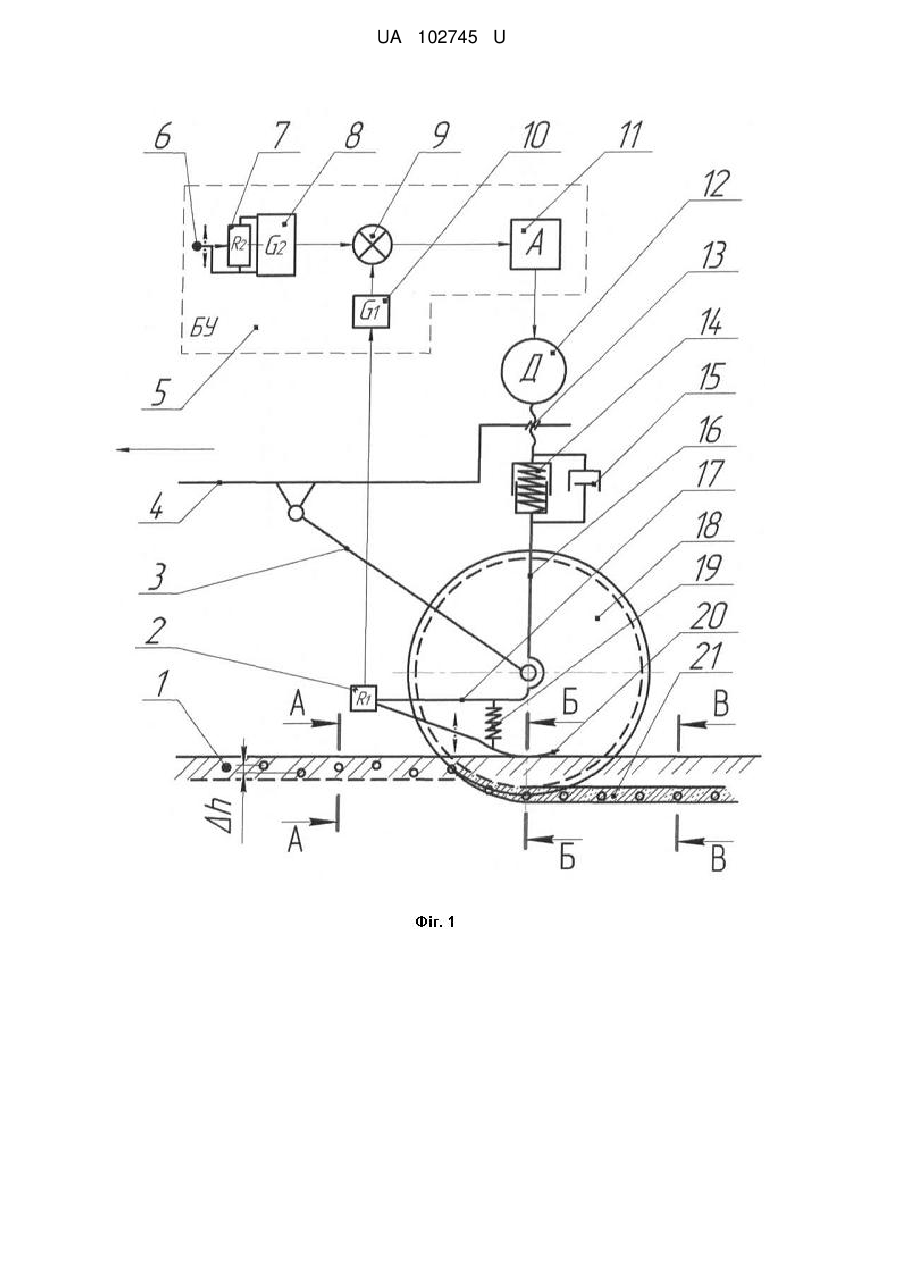

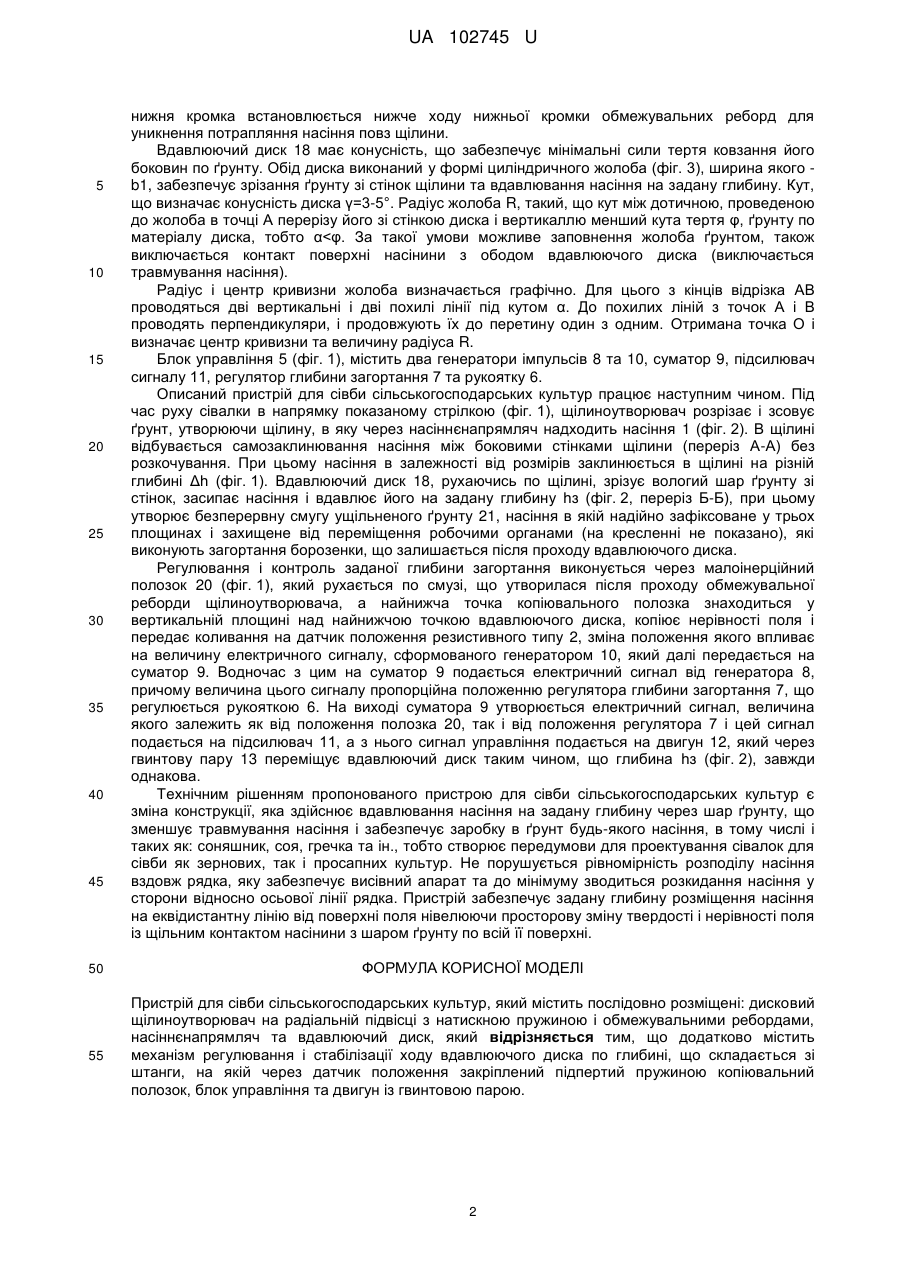

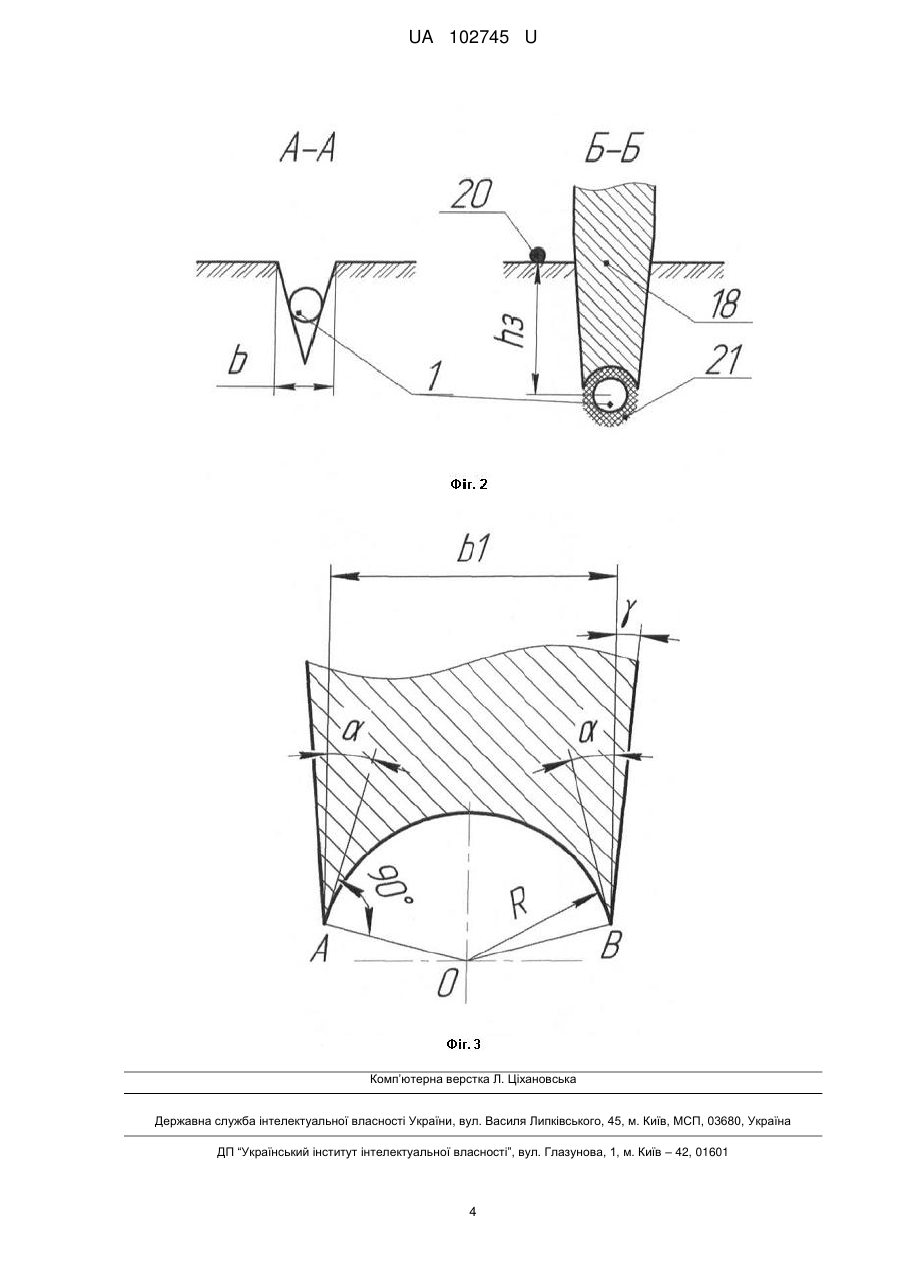

Реферат: Пристрій для сівби сільськогосподарських культур містить послідовно розміщені: дисковий щілиноутворювач на радіальній підвісці з натискною пружиною і обмежувальними ребордами, насіннєнапрямляч та вдавлюючий диск. Додатково містить механізм регулювання і стабілізації ходу вдавлюючого диска по глибині, що складається зі штанги, на якій через датчик положення закріплений підпертий пружиною копіювальний полозок, блок управління та двигун із гвинтовою парою. UA 102745 U (12) UA 102745 U UA 102745 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до пристроїв для загортання насіння в ґрунт. Відомий пристрій (Патент № 2399188, МПК А01С7/20. Руденко Н.Е., Потапов А.А., Руденко В.Н., Овсянников Д.С. От 20.09.2010), який містить два диски, що закріплені через підшипниковий вузол на осі, вирівнювач і чистик. Диски виконані у вигляді зрізаних конусів і встановлені один за одним. Задній диск має менший кут нахилу твірної, а його основа повернута і зміщена в сторону від основи переднього диска. Попереду конусної частини заднього диска розміщений трубкоподібний розтруб насіннєпроводу. Глибина ходу сошників регулюється за допомогою опорних коліс. Недоліком є нерівномірність загортання насіння по глибині. Насіння більшості сільськогосподарських культур має складну геометрію, що призводить до зависання його на різній висоті у клиноподібній борозенці, утвореній першим диском. Дією наступного диска насінина переміститься вниз і в сторону на різну відстань через відмінності у твердості та гранулометричному складі ґрунту, що призводить до ще більшої нерівномірності розподілу. Внаслідок цього погіршується дружність сходів і в кінцевому результаті знижується урожайність. Найбільш близьким аналогом є (Патент № 1812924, МПК А01В49/04, А01С7/00. Анискевич Л.В., Гаврилюк Г.Р., Опалко Г.П., Сидоршин Э.А. 30.04.1993, бюл. № 16), пристрій, що складається із щілиноутворювача, насіннєнапрямляча та вдавлюючого диска, що розміщені послідовно на одній осі. Щілиноутворювач являє собою диск клиноподібного профілю, має обмежувальну реборду, нижня кромка щілиноутворювача розміщена вище нижньої кромки вдавлюючого диска. Вдавлюючий диск містить обмежувальну реборду, має клиноподібний профіль і по його периферії виконаний жолоб. Недоліком є непрактичний механізм регулювання глибини ходу - заміною опорних ребордів різного діаметра, та відсутність досконалого механізму стабілізації рівномірності ходу вдавлюючого диска, заглиблення якого змінюється при коливаннях рами та твердості ґрунту внаслідок природних або штучних факторів. Аналогом не передбачено регулювання притискного зусилля вдавлюючого диска, як реакцію на ділянки із різною щільністю ґрунту під час руху сівалки. Сукупність вищенаведених недоліків порушує технологічний процес сівби та агротехнічні вимоги до його виконання. В основу корисної моделі поставлена задача створення пристрою для сівби сільськогосподарських культур зі стабілізацією ходу вдавлюючого диска по глибині, забезпечення заданого висівним апаратом розподілу насіння в ґрунті, створення оптимальних умов для проростання насіння. Поставлена задача вирішується шляхом зміни конструкції, а саме додатково встановленим механізмом регулювання і стабілізації ходу вдавлюючого диска по глибині. Суть корисної моделі пояснюється кресленням, де на фіг. 1 наведена структурна схема пристрою для сівби сільськогосподарських культур з механізмом регулювання і стабілізації ходу вдавлюючого диска по глибині. На фіг. 2 - перерізи: А-А, Б-Б. На фіг. 3 наведено обґрунтування параметрів форми профілю вдавлюючого диска. Пристрій для сівби сільськогосподарських культур (фіг. 1) складається з диска щілиноутворювача (на кресленні не показано), на якому закріплені обмежувальні реборди, який шарнірно, за допомогою штанги і пружини прикріплений до рами 4. Пружина виконана з можливістю регулювання притискного зусилля. Послідовно в повздовжній осі за ходом руху агрегату (показано стрілкою) після щілиноутворювача встановлений напрямляч насіння (на кресленні не показано) з можливістю регулювання по висоті, який є продовженням насіннєпроводу або висівного апарата (на кресленні не показано). Після напрямляча насіння, за допомогою штанги 3 та стійки 16 закріплений вдавлюючий диск 18, глибина ходу якого регулюється механізмом, що містить копіювальний полозок 20 підпертий пружиною 19 закріплений до стійки 16 через штангу 17 та датчик 2, блок управління 5, двигун 12, гвинтову пару 13, пружний 14, та дисепативний 15 елементи. Щілиноутворювач виготовлений у формі клиноподібного дискового ножа, який повинен забезпечити таку форму щілини на поверхні поля, щоб насіння вільно попадало в неї і заклинювались ближче нижньої частини. Насіннєнапрямник має у верхній частині конус, який плавно переходить в циліндр і призначений для приєднання насіннєпроводу або висівного апарата. Величина перерізу насіннєнапрямляча забезпечує вільне проходження насіння без заклинювання та сповільнення. Зовнішній діаметр насіннєнапрямляча менший ширини щілиноутворювача в місці встановлення реборд при можливо мінімальній глибині щілини. Нижня частина насіннєнапрямляча має косий зріз знизу до верха в напрямку руху агрегату для унеможливлення забивання його ґрунтом, а 1 UA 102745 U 5 10 15 20 25 30 35 40 45 50 55 нижня кромка встановлюється нижче ходу нижньої кромки обмежувальних реборд для уникнення потрапляння насіння повз щілини. Вдавлюючий диск 18 має конусність, що забезпечує мінімальні сили тертя ковзання його боковин по ґрунту. Обід диска виконаний у формі циліндричного жолоба (фіг. 3), ширина якого b1, забезпечує зрізання ґрунту зі стінок щілини та вдавлювання насіння на задану глибину. Кут, що визначає конусність диска γ=3-5°. Радіус жолоба R, такий, що кут між дотичною, проведеною до жолоба в точці А перерізу його зі стінкою диска і вертикаллю менший кута тертя φ, ґрунту по матеріалу диска, тобто α
