Спосіб та установка для усереднення транспортування видів палива у газогенератор для виробництва синтез-газу
Формула / Реферат

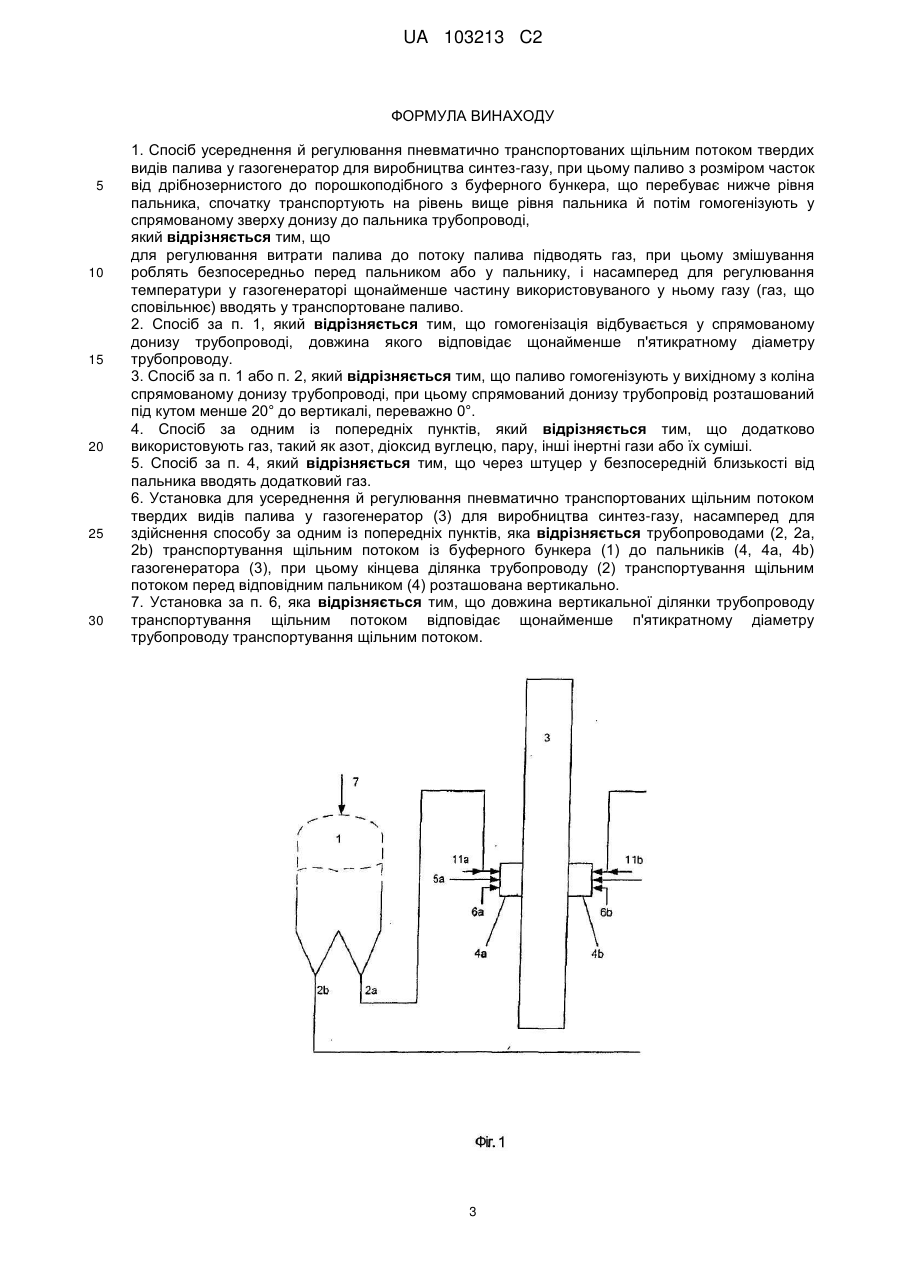

1. Спосіб усереднення й регулювання пневматично транспортованих щільним потоком твердих видів палива у газогенератор для виробництва синтез-газу, при цьому паливо з розміром часток від дрібнозернистого до порошкоподібного з буферного бункера, що перебуває нижче рівня пальника, спочатку транспортують на рівень вище рівня пальника й потім гомогенізують у спрямованому зверху донизу до пальника трубопроводі,
який відрізняється тим, що
для регулювання витрати палива до потоку палива підводять газ, при цьому змішування роблять безпосередньо перед пальником або у пальнику, і насамперед для регулювання температури у газогенераторі щонайменше частину використовуваного у ньому газу (газ, що сповільнює) вводять у транспортоване паливо.
2. Спосіб за п. 1, який відрізняється тим, що гомогенізація відбувається у спрямованому донизу трубопроводі, довжина якого відповідає щонайменше п'ятикратному діаметру трубопроводу.
3. Спосіб за п. 1 або п. 2, який відрізняється тим, що паливо гомогенізують у вихідному з коліна спрямованому донизу трубопроводі, при цьому спрямований донизу трубопровід розташований під кутом менше 20° до вертикалі, переважно 0°.
4. Спосіб за одним із попередніх пунктів, який відрізняється тим, що додатково використовують газ, такий як азот, діоксид вуглецю, пару, інші інертні гази або їх суміші.
5. Спосіб за п. 4, який відрізняється тим, що через штуцер у безпосередній близькості від пальника вводять додатковий газ.

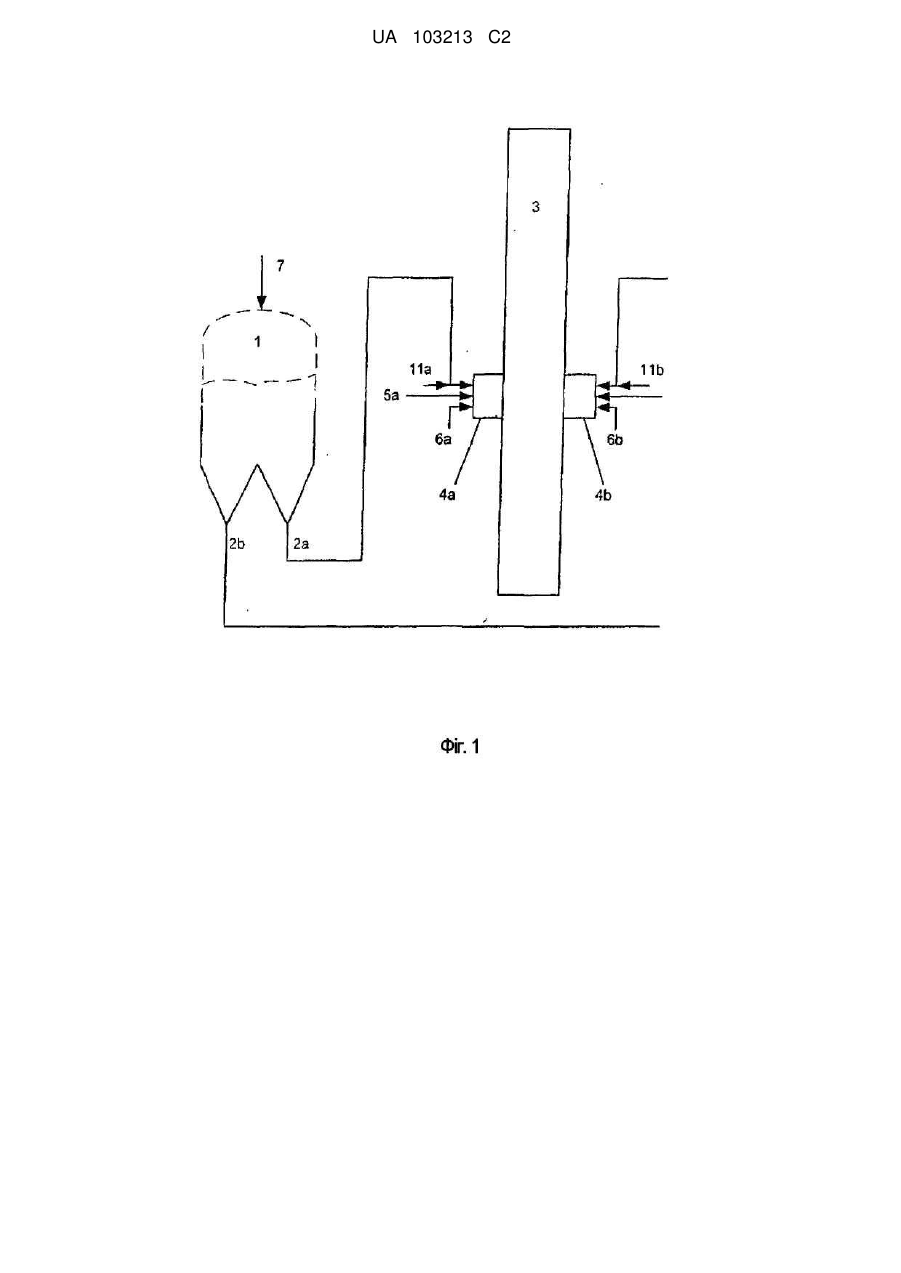

6. Установка для усереднення й регулювання пневматично транспортованих щільним потоком твердих видів палива у газогенератор (3) для виробництва синтез-газу, насамперед для здійснення способу за одним із попередніх пунктів, яка відрізняється трубопроводами (2, 2а, 2b) транспортування щільним потоком із буферного бункера (1) до пальників (4, 4а, 4b) газогенератора (3), при цьому кінцева ділянка трубопроводу (2) транспортування щільним потоком перед відповідним пальником (4) розташована вертикально.
7. Установка за п. 6, яка відрізняється тим, що довжина вертикальної ділянки трубопроводу транспортування щільним потоком відповідає щонайменше п'ятикратному діаметру трубопроводу транспортування щільним потоком.
Текст

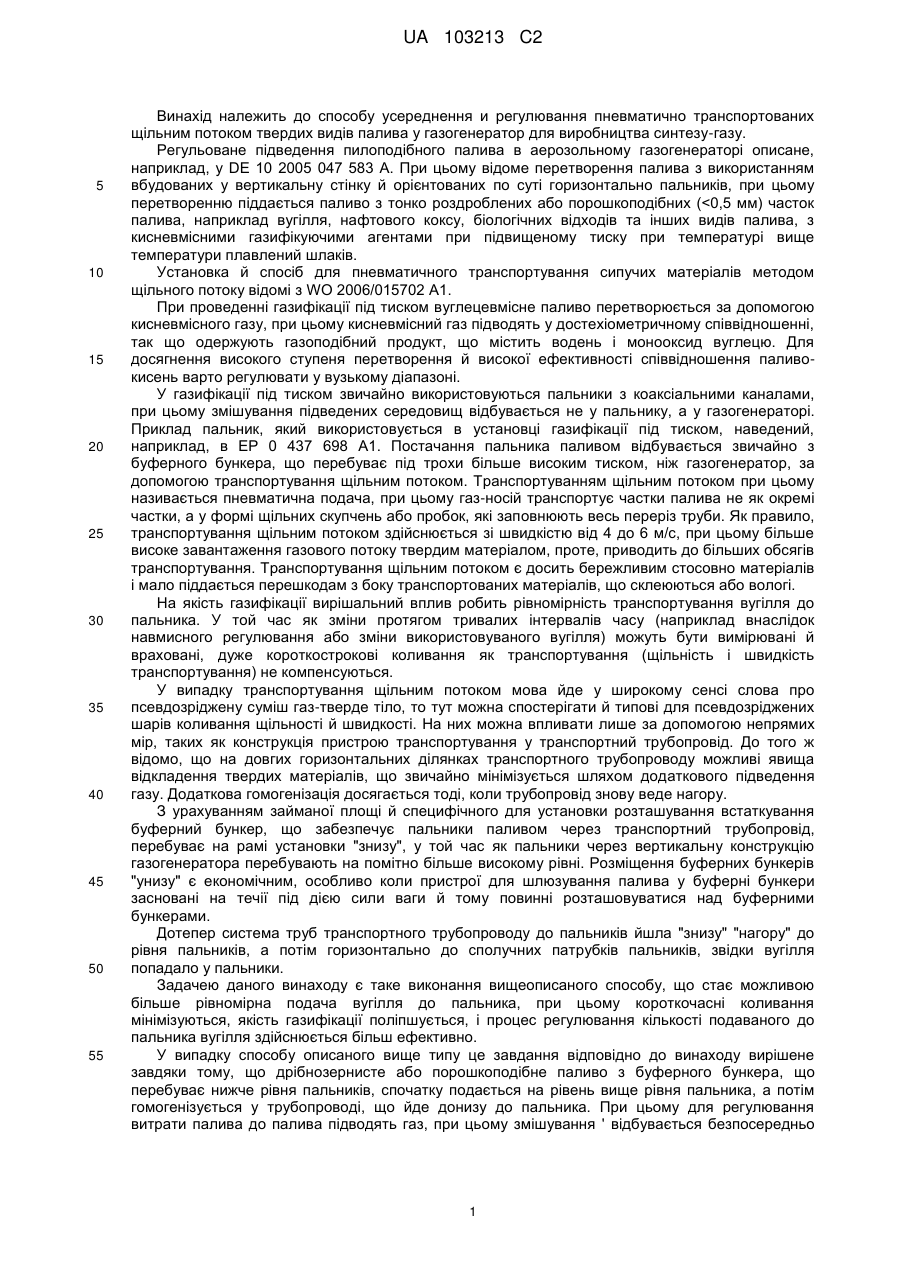

Реферат: Спосіб усереднення й регулювання пневматично транспортованих щільним потоком твердих видів палива у газогенератор для виробництва синтез-газу згідно з яким паливо з розміром часток від дрібнозернистого до порошкоподібного з буферного бункера спочатку транспортують на рівень вище рівня пальника й потім гомогенізують у спрямованому зверху донизу до пальника трубопроводі. Для регулювання витрати палива до потоку палива підводять газ. Змішування роблять безпосередньо перед пальником або у пальнику. Для регулювання температури у газогенераторі щонайменше частину використовуваного у ньому газу вводять у транспортоване паливо. Забезпечується більше рівномірна подача вугілля до пальника, мінімізація короткочасних коливань, поліпшення якості газифікації. UA 103213 C2 (12) UA 103213 C2 UA 103213 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до способу усереднення и регулювання пневматично транспортованих щільним потоком твердих видів палива у газогенератор для виробництва синтезу-газу. Регульоване підведення пилоподібного палива в аерозольному газогенераторі описане, наприклад, у DE 10 2005 047 583 А. При цьому відоме перетворення палива з використанням вбудованих у вертикальну стінку й орієнтованих по суті горизонтально пальників, при цьому перетворенню піддається паливо з тонко роздроблених або порошкоподібних (
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod and system for hmogenizing the delivery of fuels in a gasifier for generating syngas
Автори російськоюHamel, Stefan, Kowoll, Johannes
МПК / Мітки
Мітки: спосіб, транспортування, установка, видів, усереднення, палива, газогенератор, виробництва, синтез-газу
