Банка, панель для банки і спосіб виготовлення такої панелі та банки

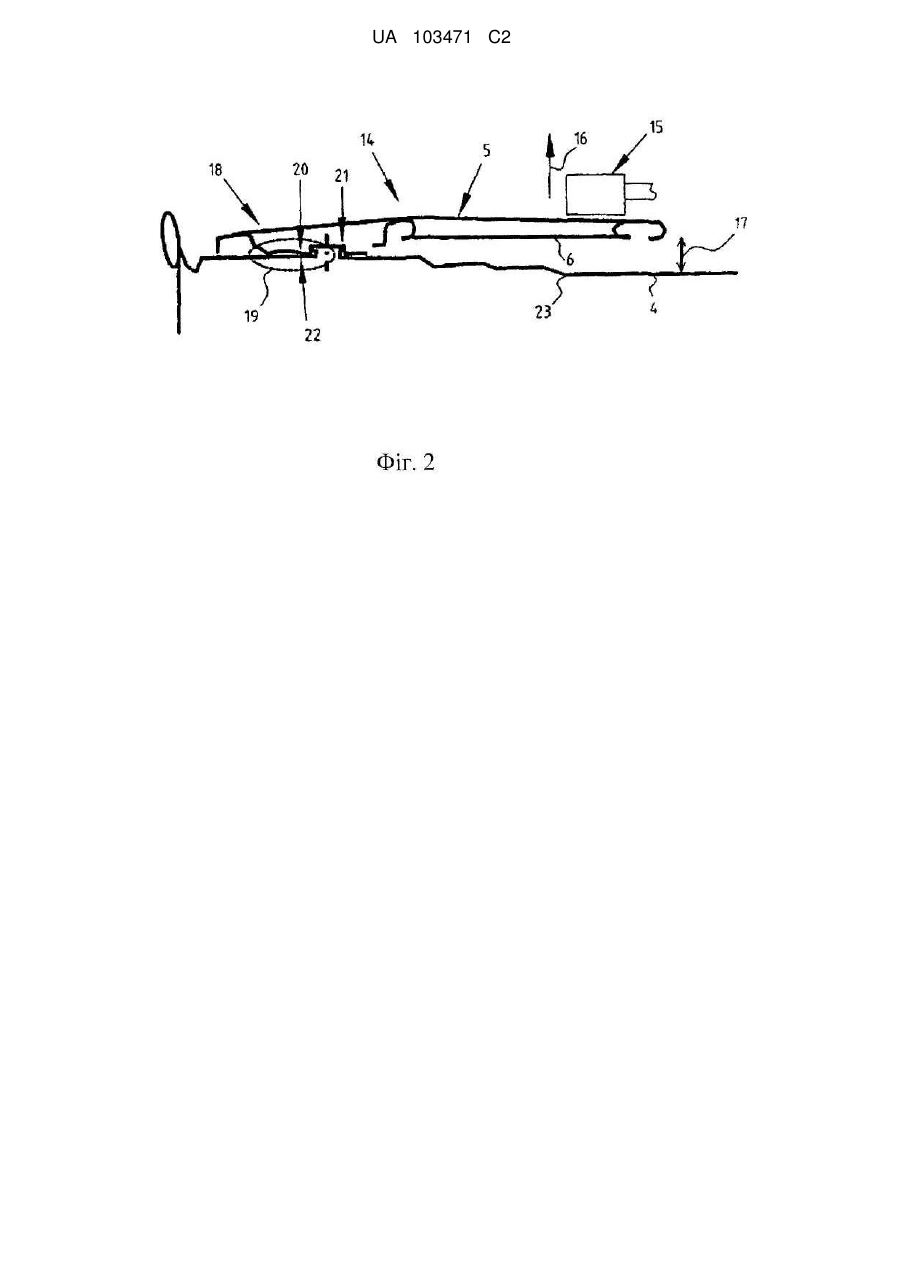

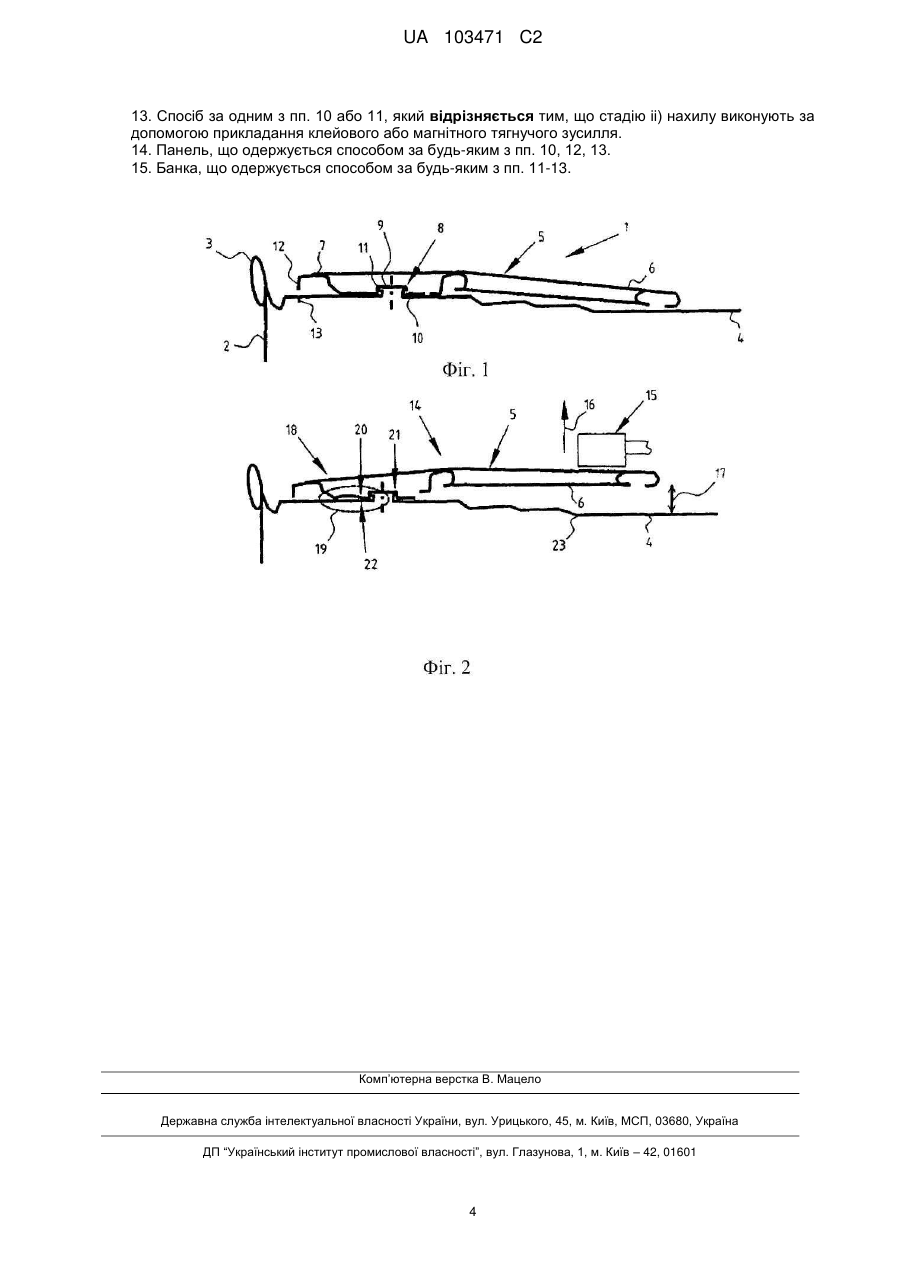

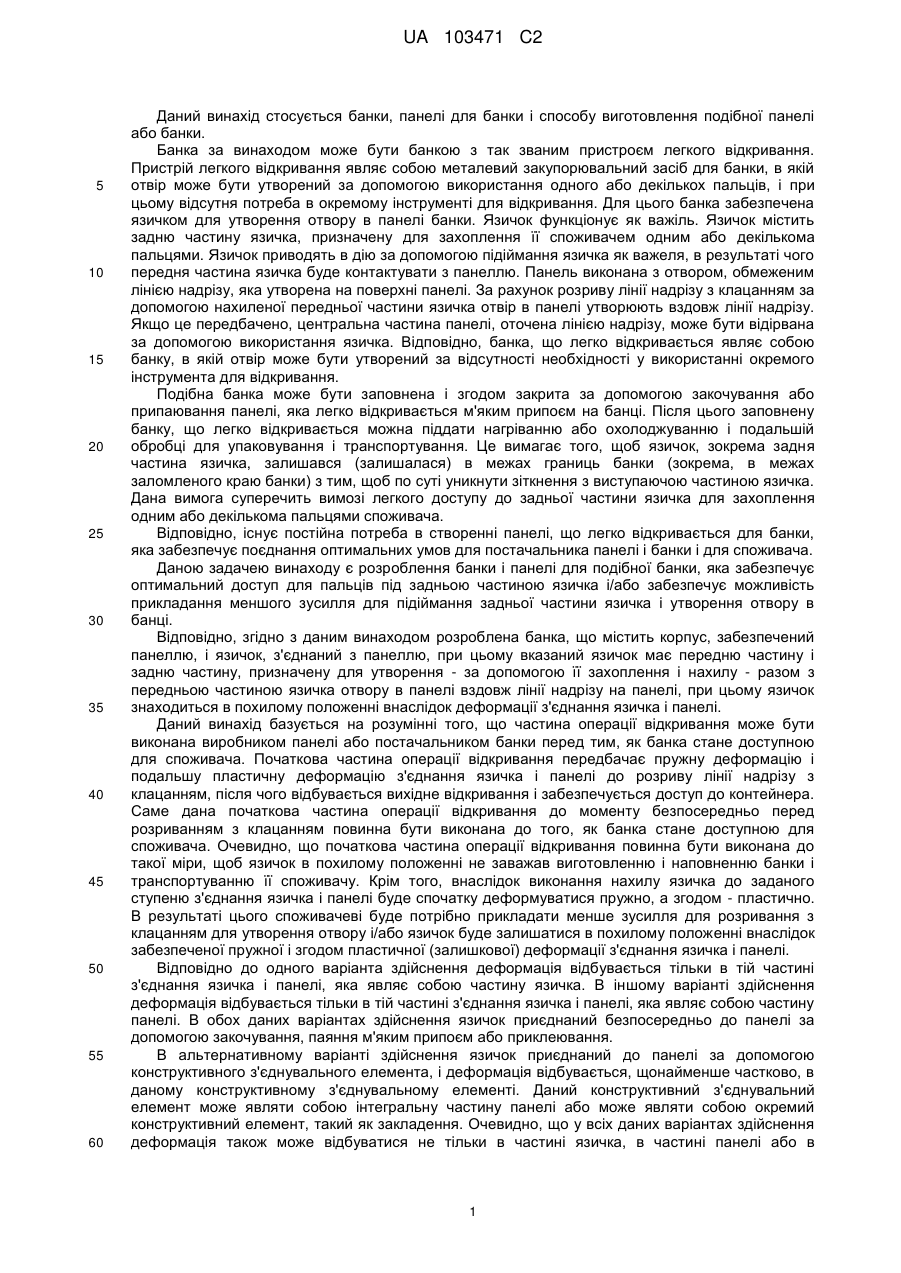

Реферат: Винахід стосується банки (1), що містить корпус (2), забезпечений панеллю (4), і язичок (5), з'єднаний з панеллю, при цьому вказаний язичок має передню частину (7) язичка і задню частину (6) язичка, призначену для утворення - за допомогою її захоплення і нахилу - разом з передньою частиною язичка отвору в панелі вздовж лінії (3) надрізу на панелі, при цьому язичок знаходиться в похилому положенні внаслідок деформації з'єднання язичка і панелі, до панелі і до способу виготовлення панелі і/або банки. UA 103471 C2 (12) UA 103471 C2 UA 103471 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується банки, панелі для банки і способу виготовлення подібної панелі або банки. Банка за винаходом може бути банкою з так званим пристроєм легкого відкривання. Пристрій легкого відкривання являє собою металевий закупорювальний засіб для банки, в якій отвір може бути утворений за допомогою використання одного або декількох пальців, і при цьому відсутня потреба в окремому інструменті для відкривання. Для цього банка забезпечена язичком для утворення отвору в панелі банки. Язичок функціонує як важіль. Язичок містить задню частину язичка, призначену для захоплення її споживачем одним або декількома пальцями. Язичок приводять в дію за допомогою підіймання язичка як важеля, в результаті чого передня частина язичка буде контактувати з панеллю. Панель виконана з отвором, обмеженим лінією надрізу, яка утворена на поверхні панелі. За рахунок розриву лінії надрізу з клацанням за допомогою нахиленої передньої частини язичка отвір в панелі утворюють вздовж лінії надрізу. Якщо це передбачено, центральна частина панелі, оточена лінією надрізу, може бути відірвана за допомогою використання язичка. Відповідно, банка, що легко відкривається являє собою банку, в якій отвір може бути утворений за відсутності необхідності у використанні окремого інструмента для відкривання. Подібна банка може бути заповнена і згодом закрита за допомогою закочування або припаювання панелі, яка легко відкривається м'яким припоєм на банці. Після цього заповнену банку, що легко відкривається можна піддати нагріванню або охолоджуванню і подальшій обробці для упаковування і транспортування. Це вимагає того, щоб язичок, зокрема задня частина язичка, залишався (залишалася) в межах границь банки (зокрема, в межах заломленого краю банки) з тим, щоб по суті уникнути зіткнення з виступаючою частиною язичка. Дана вимога суперечить вимозі легкого доступу до задньої частини язичка для захоплення одним або декількома пальцями споживача. Відповідно, існує постійна потреба в створенні панелі, що легко відкривається для банки, яка забезпечує поєднання оптимальних умов для постачальника панелі і банки і для споживача. Даною задачею винаходу є розроблення банки і панелі для подібної банки, яка забезпечує оптимальний доступ для пальців під задньою частиною язичка і/або забезпечує можливість прикладання меншого зусилля для підіймання задньої частини язичка і утворення отвору в банці. Відповідно, згідно з даним винаходом розроблена банка, що містить корпус, забезпечений панеллю, і язичок, з'єднаний з панеллю, при цьому вказаний язичок має передню частину і задню частину, призначену для утворення - за допомогою її захоплення і нахилу - разом з передньою частиною язичка отвору в панелі вздовж лінії надрізу на панелі, при цьому язичок знаходиться в похилому положенні внаслідок деформації з'єднання язичка і панелі. Даний винахід базується на розумінні того, що частина операції відкривання може бути виконана виробником панелі або постачальником банки перед тим, як банка стане доступною для споживача. Початкова частина операції відкривання передбачає пружну деформацію і подальшу пластичну деформацію з'єднання язичка і панелі до розриву лінії надрізу з клацанням, після чого відбувається вихідне відкривання і забезпечується доступ до контейнера. Саме дана початкова частина операції відкривання до моменту безпосередньо перед розриванням з клацанням повинна бути виконана до того, як банка стане доступною для споживача. Очевидно, що початкова частина операції відкривання повинна бути виконана до такої міри, щоб язичок в похилому положенні не заважав виготовленню і наповненню банки і транспортуванню її споживачу. Крім того, внаслідок виконання нахилу язичка до заданого ступеню з'єднання язичка і панелі буде спочатку деформуватися пружно, а згодом - пластично. В результаті цього споживачеві буде потрібно прикладати менше зусилля для розривання з клацанням для утворення отвору і/або язичок буде залишатися в похилому положенні внаслідок забезпеченої пружної і згодом пластичної (залишкової) деформації з'єднання язичка і панелі. Відповідно до одного варіанта здійснення деформація відбувається тільки в тій частині з'єднання язичка і панелі, яка являє собою частину язичка. В іншому варіанті здійснення деформація відбувається тільки в тій частині з'єднання язичка і панелі, яка являє собою частину панелі. В обох даних варіантах здійснення язичок приєднаний безпосередньо до панелі за допомогою закочування, паяння м'яким припоєм або приклеювання. В альтернативному варіанті здійснення язичок приєднаний до панелі за допомогою конструктивного з'єднувального елемента, і деформація відбувається, щонайменше частково, в даному конструктивному з'єднувальному елементі. Даний конструктивний з'єднувальний елемент може являти собою інтегральну частину панелі або може являти собою окремий конструктивний елемент, такий як закладення. Очевидно, що у всіх даних варіантах здійснення деформація також може відбуватися не тільки в частині язичка, в частині панелі або в 1 UA 103471 C2 5 10 15 20 25 30 35 40 45 50 55 60 конструктивному з'єднувальному елементі, але і у вузлі, утвореному з язичка і панелі або з язичка, конструктивного з'єднувального елемента і панелі, який утворює з'єднання язичка і панелі або комплект з язичка і панелі. Для уникнення ситуації, при якій будуть виникати будь-які перешкоди для звичайних або стандартних операцій виготовлення і заповнення, переважно, щоб задня частина язичка знаходилася в межах границь банки. Доступ пальця до задньої частини язичка при язичку, що знаходиться в похилому положенні, може бути додатково поліпшений, коли задня частина язичка знаходиться над втисненою частиною панелі. Як указано вище, початкова частина операції відкривання передбачає пружну і подальшу пластичну деформацію з'єднання язичка і панелі. Пластична деформація є по суті залишковою. Однак пружна і пластична деформація може відбуватися одночасно в різних частинах з'єднання язичка і панелі. Для забезпечення фіксованого похилого положення язичка переважно, щоб деформація з'єднання язичка і панелі містила, щонайменше частково, пластичну деформацію. Подальший аспект винаходу стосується способу виготовлення панелі за винаходом. Даний спосіб включає операції приєднання язичка до панелі і подальшого нахилу язичка, в результаті чого відбувається деформування з'єднання язичка і панелі таким чином, що язичок буде залишатися в похилому положенні. Відповідно до одного варіанта здійснення стадію нахилу виконують за допомогою зачеплення (наприклад, гачком), за допомогою відтискання (наприклад, важелем) і/або за допомогою закручування по спіралі (за допомогою засобу, що закручує). У всіх даних варіантах додатковий механічний елемент виконує захоплення під задньою частиною язичка для подальшого виконання операції нахилу. В іншому варіанті здійснення стадію нахилу виконують за допомогою прикладання клейового або магнітного тягнучого зусилля. Обидва даних варіанти тягнучого зусилля здійснюють за допомогою механічного елемента, який не виконує захоплення під язичком, а входить в контакт з верхньою поверхнею щонайменше задньої частини язичка. При прикладанні тягнучого зусилля за допомогою клею механічний елемент тимчасово входить в контакт з язичком і тягне язичок завдяки дії клею на язичок. Переважно прикладання тягнучого зусилля за допомогою магнітного тяжіння, наприклад, за допомогою використання електромагніту з використанням магнітної сили. На завершення, даний винахід стосується панелі або банки, які можуть бути одержані способом за винаходом. Згадані й інші відмітні ознаки і характеристики панелі, банки і способу виготовлення будуть додатково проілюстровані шляхом посилання на варіант здійснення, який наведений тільки в ілюстративних цілях і не призначений для обмеження даного винаходу в будь-якій мірі. Опис надається з посиланням на супроводжувальні креслення, на яких: Фіг. 1 і 2 - вигляди в перерізі, що ілюструють дві операції при виготовленні банки, виконаної з панеллю за винаходом, яка була переведена в похиле положення. На Фіг. 1 показана банка 1. Банка 1 містить корпус 2, до якого закатним швом 3 приєднана панель 4, що легко відкривається. Панель 4 містить язичок 5, що має задню частину 6 язичка і передню частину 7 язичка. Язичок 5 з'єднаний з панеллю 4 за допомогою конструктивного з'єднувального елемента 8. Даний елемент 8 складає одне ціле (є інтегральним) з панеллю 4 і виконаний у вигляді заклепки. Заклепка 9 вставлена в отвір 10 і зафіксована в отворі за допомогою розширеної верхньої частини 11. Передня частина 7 язичка виконана з виступом 12, який може взаємодіяти з лінією 13 надрізу, утвореною в панелі 4. За рахунок нахилу язичка 5 після захоплення задньої частини язичка виступ буде контактувати із зоною поруч з лінією надрізу і після прикладення достатнього зусилля зрештою буде розривати панель 4 з клацанням вздовж лінії 13 надрізу. Банку 1, показану на фіг. 1, можна розглядати як "проміжну" банку, що підлягає використанню в способі згідно з винаходом, призначеним для виготовлення панелі і банки згідно з винаходом. Фіг. 2 показує банку 14 за винаходом з язичком 5, переведеним в проілюстроване і показане похиле положення. Відповідно до переважного способу виготовлення електромагніт 15 був введений в контакт із задньою частиною 6 язичка, і під дією магнітної сили язичок 5 був піднятий відповідно до напрямку стрілки 16, в результаті чого забезпечується доступ 17 для пальця між панеллю 4 і задньою частиною 6 язичка. Язичок 5 залишається в даному показаному похилому положенні внаслідок деформації 18 в з'єднанні 19 язичка і панелі, схематично показаному овальною зоною. Нахил може привести до 2 UA 103471 C2 5 10 15 деформації частини 20 язичка і/або частини 21 заклепки, і/або частини 22 панелі, які всі утворюють частину з'єднання язичка і панелі. Деформація в язичку 5, в закладенні 9 і/або в панелі 4 може бути пружною і/або пластичною. Переважно і в ідеальному випадку деформація є, щонайменше частково, пластичною, оскільки вона являє собою залишкову деформацію, і в цьому випадку язичок буде зафіксований в похилому положенні. На завершення потрібно зазначити, що стадія способу за винаходом, на якій язичок переводиться в похиле положення, може бути виконана за допомогою модифікованого або додаткового оснащення, використовуваного в установці, яка застосовується в цей час, використовуваній при виготовленні панелей, що легко відкриваються і банок. Подібна установка містить модернізований прес для забезпечення легкого відкривання, етикетувальну машину для заповнених банок і тому подібне. Очевидно, що автономна машина може бути використана і встановлена в будь-якій можливій зоні лінії з виробництва панелей, що легко відкриваються і банок. На завершення, як показано на фіг. 2, доступ для пальця буде оптимальним і навіть максимальним, якщо під задньою частиною 6 язичка буде знаходитися втиснена частина 23 панелі. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 1. Банка, яка містить корпус, забезпечений панеллю, і язичок, з'єднаний з панеллю, при цьому вказаний язичок має передню частину і задню частину для її захоплення і нахилу, щоб разом з передньою частиною язичка утворити отвір в панелі вздовж лінії надрізу на панелі, причому язичок з'єднаний з панеллю за допомогою конструктивного з'єднувального елемента, при цьому язичок знаходиться в похилому положенні внаслідок деформації з'єднання язичка з панеллю, яка відрізняється тим, що деформація знаходиться у вказаному конструктивному з'єднувальному елементі. 2. Банка за п. 1, яка відрізняється тим, що деформація знаходиться в частині язичка в місці з'єднання язичка з панеллю. 3. Банка за одним з пп. 1, 2, яка відрізняється тим, що деформація знаходиться в частині панелі в місці з'єднання язичка з панеллю. 4. Банка за будь-яким з пп. 1-3, яка відрізняється тим, що конструктивний з'єднувальний елемент являє собою інтегральну частину панелі. 5. Банка за будь-яким з пп. 1-4, яка відрізняється тим, що конструктивний з'єднувальний елемент є окремим конструктивним з'єднувальним елементом, таким як заклепка. 6. Банка за будь-яким з пп. 1-5, яка відрізняється тим, що задня частина язичка знаходиться в межах границь банки. 7. Банка за будь-яким з пп. 1-6, яка відрізняється тим, що задня частина язичка знаходиться над вдавленою частиною панелі. 8. Банка за будь-яким з пп. 1-7, яка відрізняється тим, що вказана деформація включає, щонайменше частково, пластичну деформацію. 9. Панель для банки, причому панель має язичок, з'єднаний з панеллю, при цьому вказаний язичок має передню частину і задню частину, яка, при її захопленні і нахилі, разом з передньою частиною язичка утворює отвір в панелі вздовж лінії надрізу на панелі, причому язичок з'єднаний з панеллю за допомогою конструктивного з'єднувального елемента, при цьому язичок знаходиться в похилому положенні внаслідок деформації з'єднання язичка з панеллю, яка відрізняється тим, що деформація знаходиться у вказаному конструктивному з'єднувальному елементі. 10. Спосіб виготовлення панелі за п. 9, що включає стадії: і) з'єднання язичка з панеллю за допомогою конструктивного з'єднувального елемента; і іі) нахилу язичка, при цьому деформуючи з'єднання язичка і панелі так, що язичок залишається в похилому положенні, який відрізняється тим, що деформація знаходиться у вказаному конструктивному з'єднувальному елементі. 11. Спосіб виготовлення банки за будь-яким з пп. 1-8, що включає стадії: і) з'єднання язичка з панеллю за допомогою конструктивного з'єднувального елемента; і іі) нахилу язичка, при цьому деформуючи з'єднання язичка і панелі так, що язичок залишається в похилому положенні, який відрізняється тим, що деформація знаходиться у вказаному конструктивному з'єднувальному елементі. 12. Спосіб за одним з пп. 10 або 11, який відрізняється тим, що стадію іі) нахилу виконують гачком, важелем і/або закручуванням по спіралі. 3 UA 103471 C2 13. Спосіб за одним з пп. 10 або 11, який відрізняється тим, що стадію іі) нахилу виконують за допомогою прикладання клейового або магнітного тягнучого зусилля. 14. Панель, що одержується способом за будь-яким з пп. 10, 12, 13. 15. Банка, що одержується способом за будь-яким з пп. 11-13. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
