Черв’ячна кулькова передача

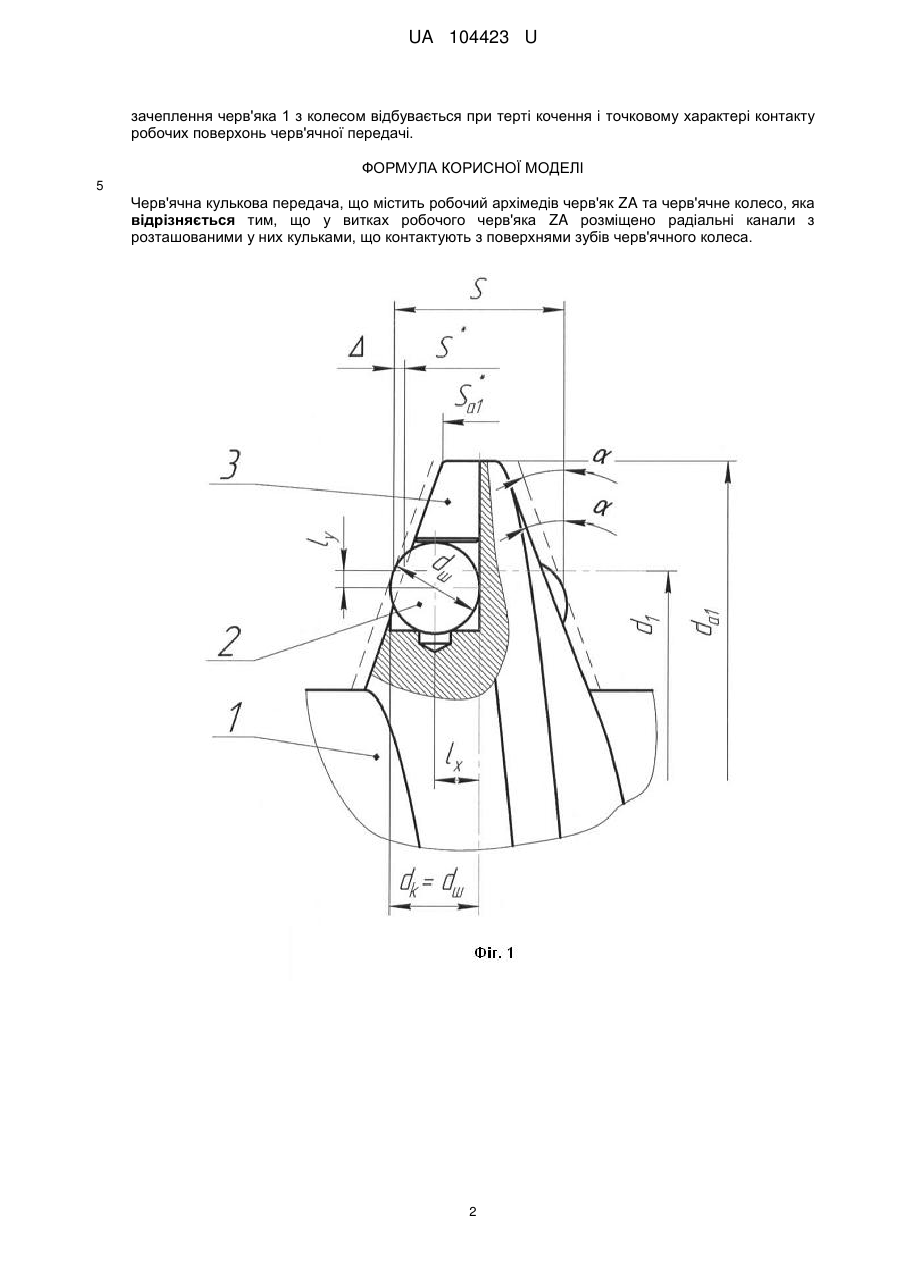

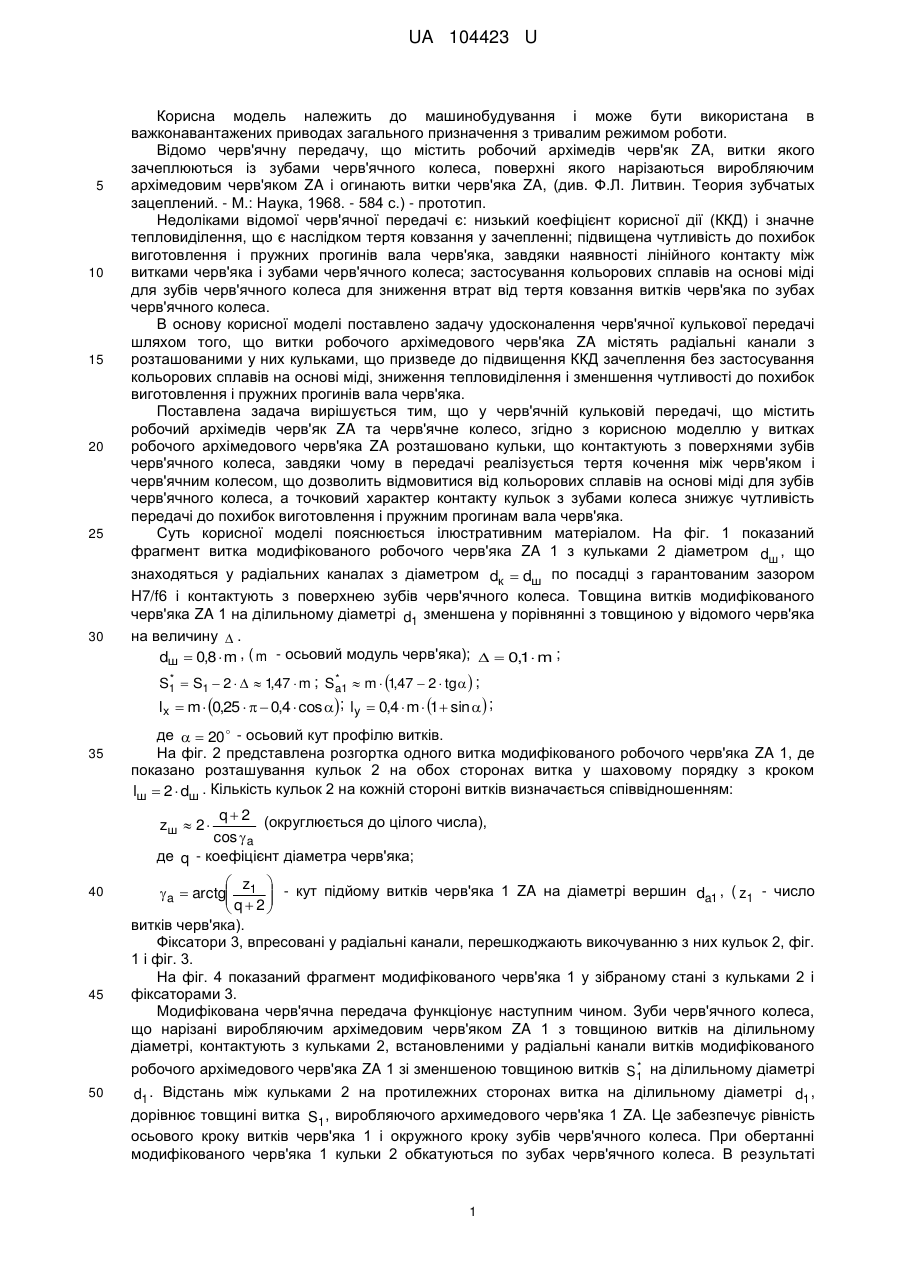

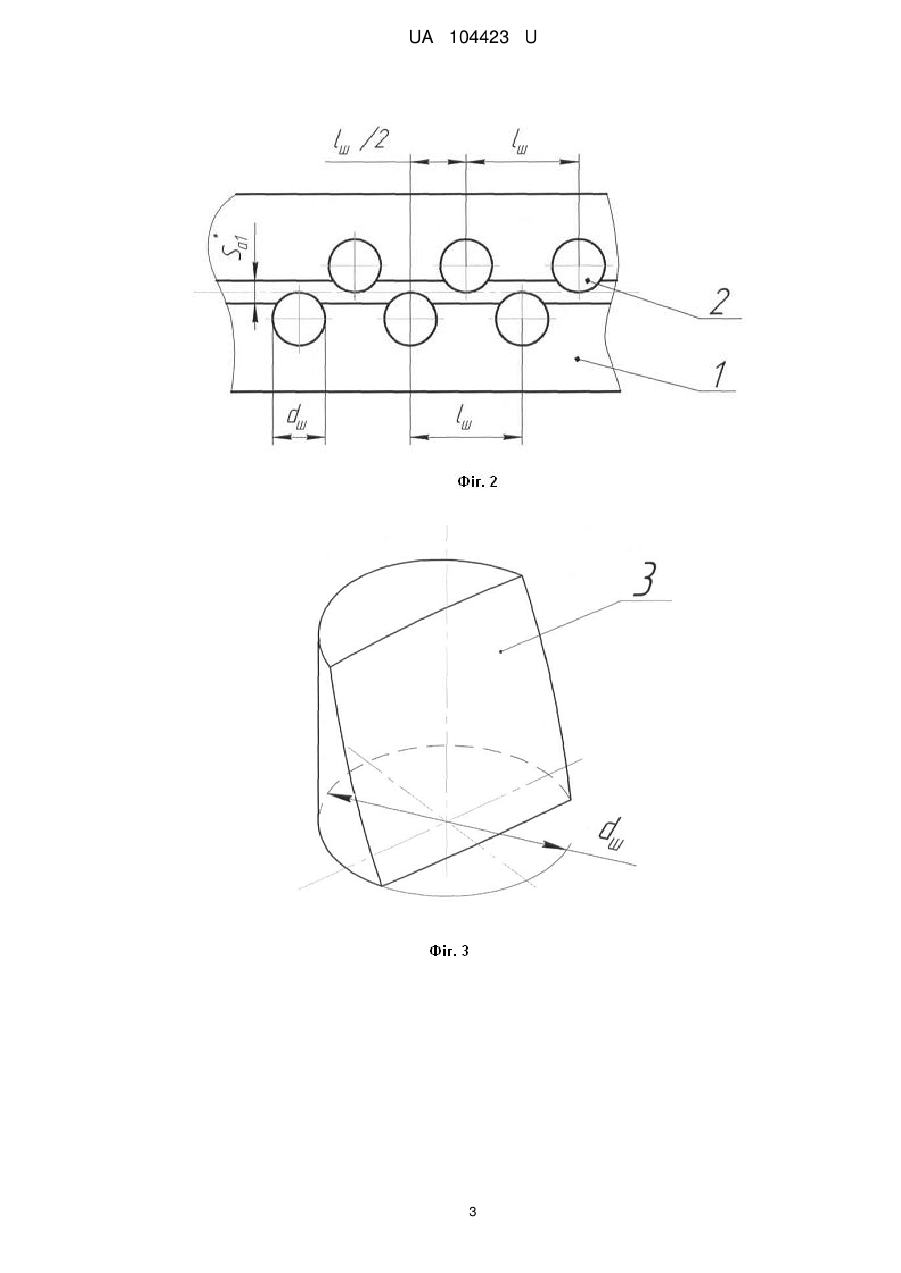

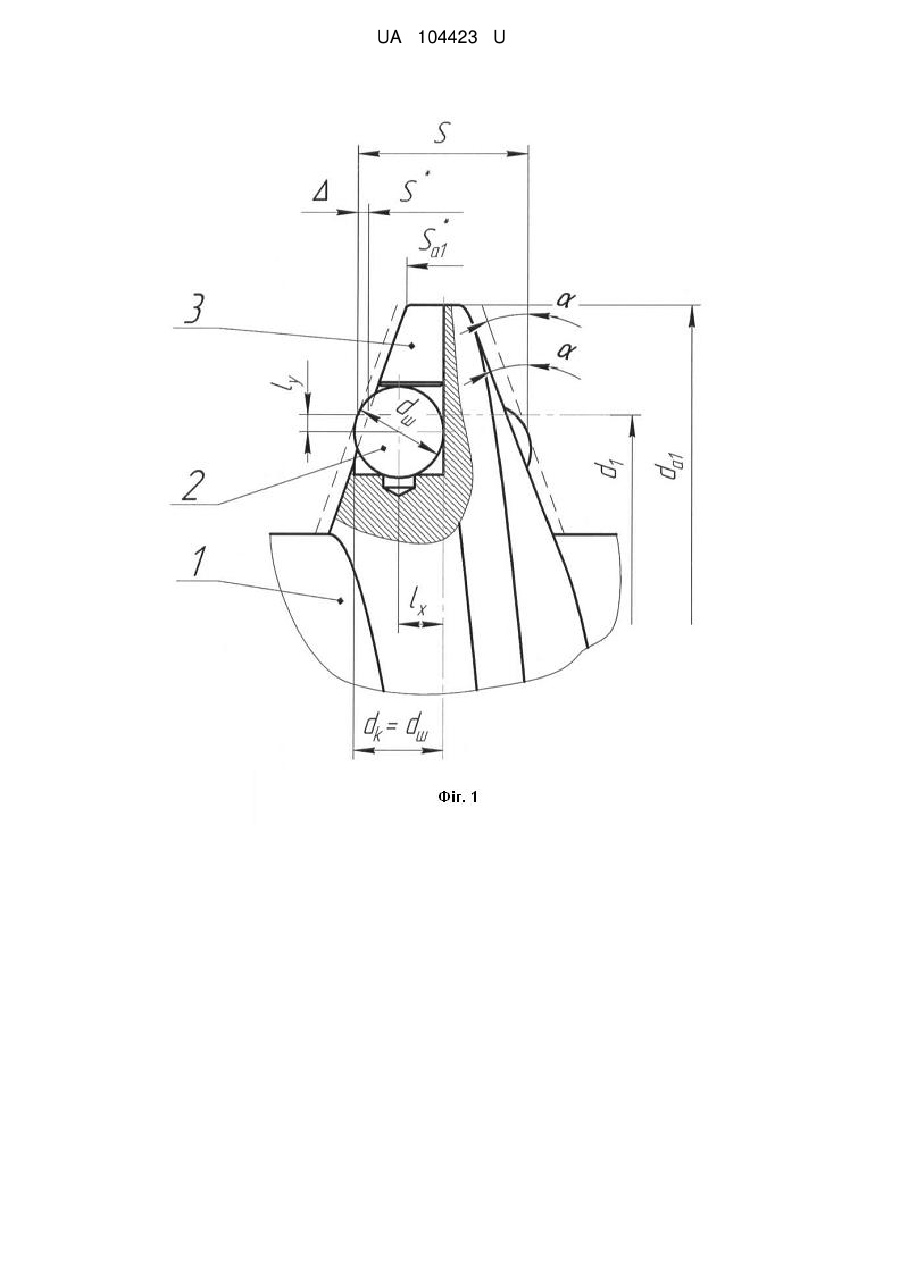

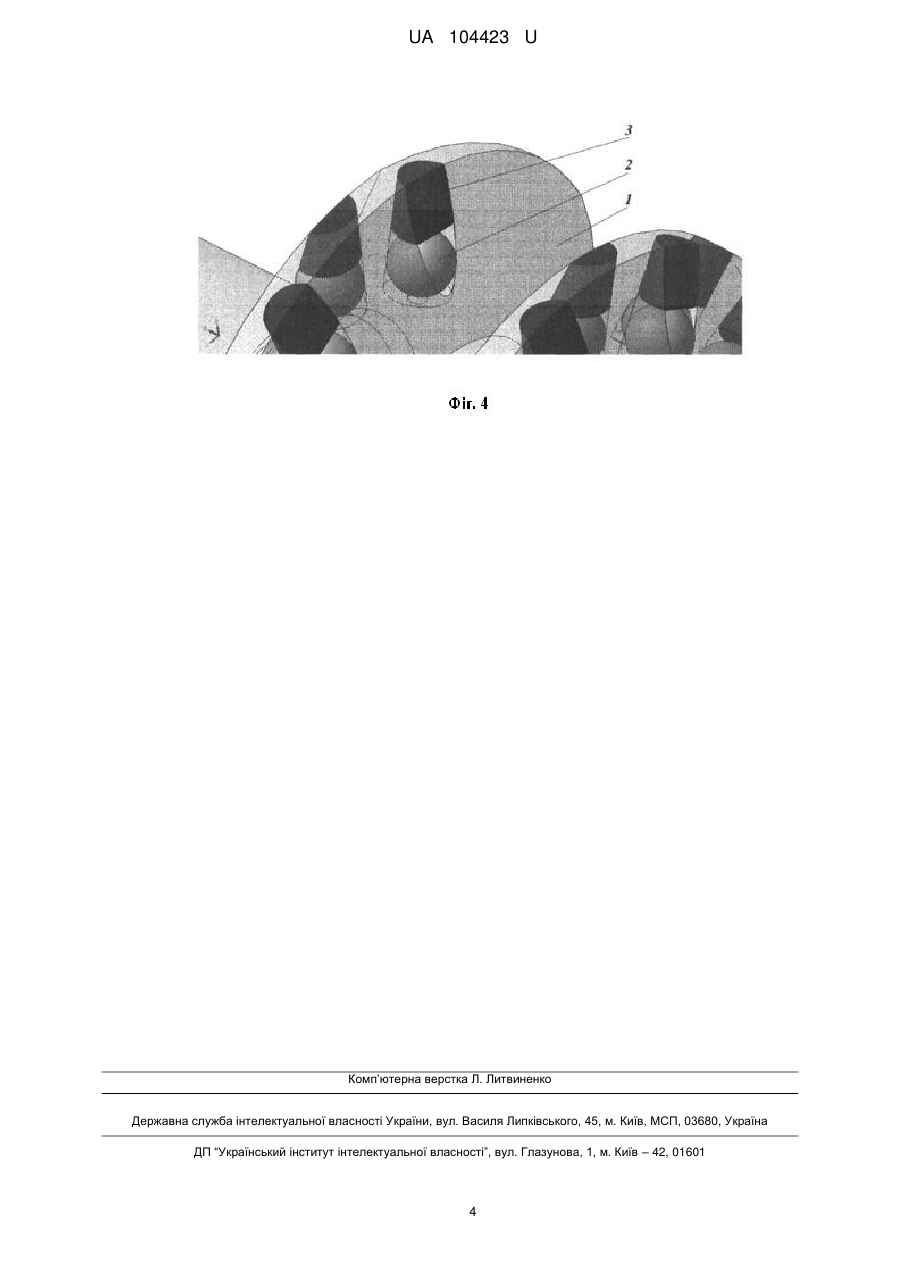

Реферат: Черв'ячна кулькова передача містить робочий архімедів черв'як ZA та черв'ячне колесо. У витках робочого черв'яка ZA розміщено радіальні канали з розташованими у них кульками, що контактують з поверхнями зубів черв'ячного колеса. UA 104423 U (12) UA 104423 U UA 104423 U 5 10 15 20 25 30 Корисна модель належить до машинобудування і може бути використана в важконавантажених приводах загального призначення з тривалим режимом роботи. Відомо черв'ячну передачу, що містить робочий архімедів черв'як ZA, витки якого зачеплюються із зубами черв'ячного колеса, поверхні якого нарізаються виробляючим архімедовим черв'яком ZA і огинають витки черв'яка ZA, (див. Ф.Л. Литвин. Теория зубчатых зацеплений. - М.: Наука, 1968. - 584 с.) - прототип. Недоліками відомої черв'ячної передачі є: низький коефіцієнт корисної дії (ККД) і значне тепловиділення, що є наслідком тертя ковзання у зачепленні; підвищена чутливість до похибок виготовлення і пружних прогинів вала черв'яка, завдяки наявності лінійного контакту між витками черв'яка і зубами черв'ячного колеса; застосування кольорових сплавів на основі міді для зубів черв'ячного колеса для зниження втрат від тертя ковзання витків черв'яка по зубах черв'ячного колеса. В основу корисної моделі поставлено задачу удосконалення черв'ячної кулькової передачі шляхом того, що витки робочого архімедового черв'яка ZA містять радіальні канали з розташованими у них кульками, що призведе до підвищення ККД зачеплення без застосування кольорових сплавів на основі міді, зниження тепловиділення і зменшення чутливості до похибок виготовлення і пружних прогинів вала черв'яка. Поставлена задача вирішується тим, що у черв'ячній кульковій передачі, що містить робочий архімедів черв'як ZA та черв'ячне колесо, згідно з корисною моделлю у витках робочого архімедового черв'яка ZA розташовано кульки, що контактують з поверхнями зубів черв'ячного колеса, завдяки чому в передачі реалізується тертя кочення між черв'яком і черв'ячним колесом, що дозволить відмовитися від кольорових сплавів на основі міді для зубів черв'ячного колеса, а точковий характер контакту кульок з зубами колеса знижує чутливість передачі до похибок виготовлення і пружним прогинам вала черв'яка. Суть корисної моделі пояснюється ілюстративним матеріалом. На фіг. 1 показаний фрагмент витка модифікованого робочого черв'яка ZA 1 з кульками 2 діаметром dш , що знаходяться у радіальних каналах з діаметром dк  dш по посадці з гарантованим зазором H7/f6 і контактують з поверхнею зубів черв'ячного колеса. Товщина витків модифікованого черв'яка ZA 1 на ділильному діаметрі d1 зменшена у порівнянні з товщиною у відомого черв'яка на величину  . dш  0,8  m , ( m - осьовий модуль черв'яка);   0,1 m ; * * S1  S1  2    1 47  m ; Sa1  m  1 47  2  tg  ; , , lx  m  0,25    0,4  cos ; l y  0,4  m  1  sin   ; 35 де   20  - осьовий кут профілю витків. На фіг. 2 представлена розгортка одного витка модифікованого робочого черв'яка ZA 1, де показано розташування кульок 2 на обох сторонах витка у шаховому порядку з кроком lш  2  dш . Кількість кульок 2 на кожній стороні витків визначається співвідношенням: q  2 (округлюється до цілого числа), cos  a де q - коефіцієнт діаметра черв'яка; zш  2  40 45 50  z   a  arctg 1  - кут підйому витків черв'яка 1 ZA на діаметрі вершин da1 , ( z1 - число q2   витків черв'яка). Фіксатори 3, впресовані у радіальні канали, перешкоджають викочуванню з них кульок 2, фіг. 1 і фіг. 3. На фіг. 4 показаний фрагмент модифікованого черв'яка 1 у зібраному стані з кульками 2 і фіксаторами 3. Модифікована черв'ячна передача функціонує наступним чином. Зуби черв'ячного колеса, що нарізані виробляючим архімедовим черв'яком ZA 1 з товщиною витків на ділильному діаметрі, контактують з кульками 2, встановленими у радіальні канали витків модифікованого * робочого архімедового черв'яка ZA 1 зі зменшеною товщиною витків S1 на ділильному діаметрі d1 . Відстань між кульками 2 на протилежних сторонах витка на ділильному діаметрі d1 , дорівнює товщині витка S1 , виробляючого архимедового черв'яка 1 ZA. Це забезпечує рівність осьового кроку витків черв'яка 1 і окружного кроку зубів черв'ячного колеса. При обертанні модифікованого черв'яка 1 кульки 2 обкатуються по зубах черв'ячного колеса. В результаті 1 UA 104423 U зачеплення черв'яка 1 з колесом відбувається при терті кочення і точковому характері контакту робочих поверхонь черв'ячної передачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Черв'ячна кулькова передача, що містить робочий архімедів черв'як ZA та черв'ячне колесо, яка відрізняється тим, що у витках робочого черв'яка ZA розміщено радіальні канали з розташованими у них кульками, що контактують з поверхнями зубів черв'ячного колеса. 2 UA 104423 U 3 UA 104423 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
