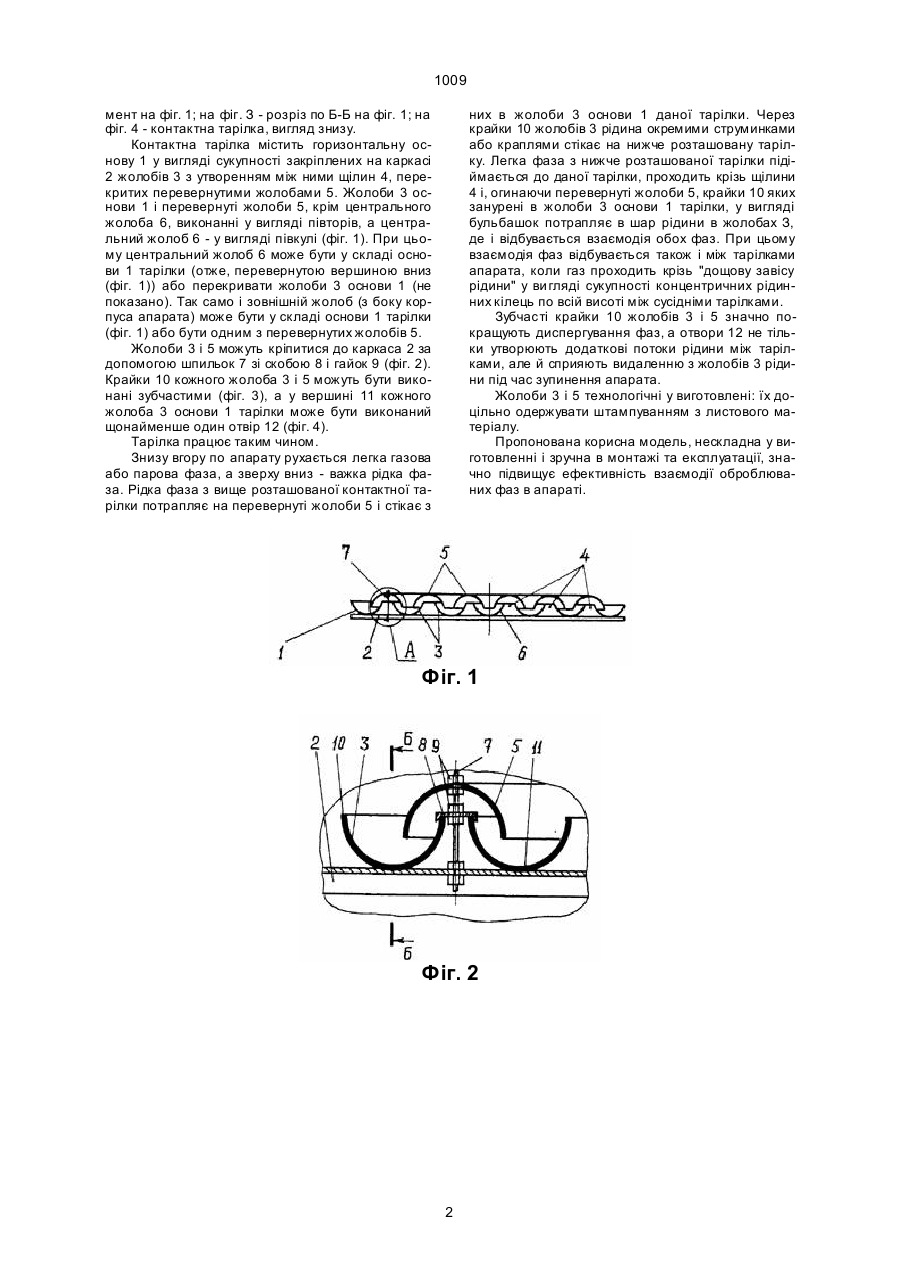

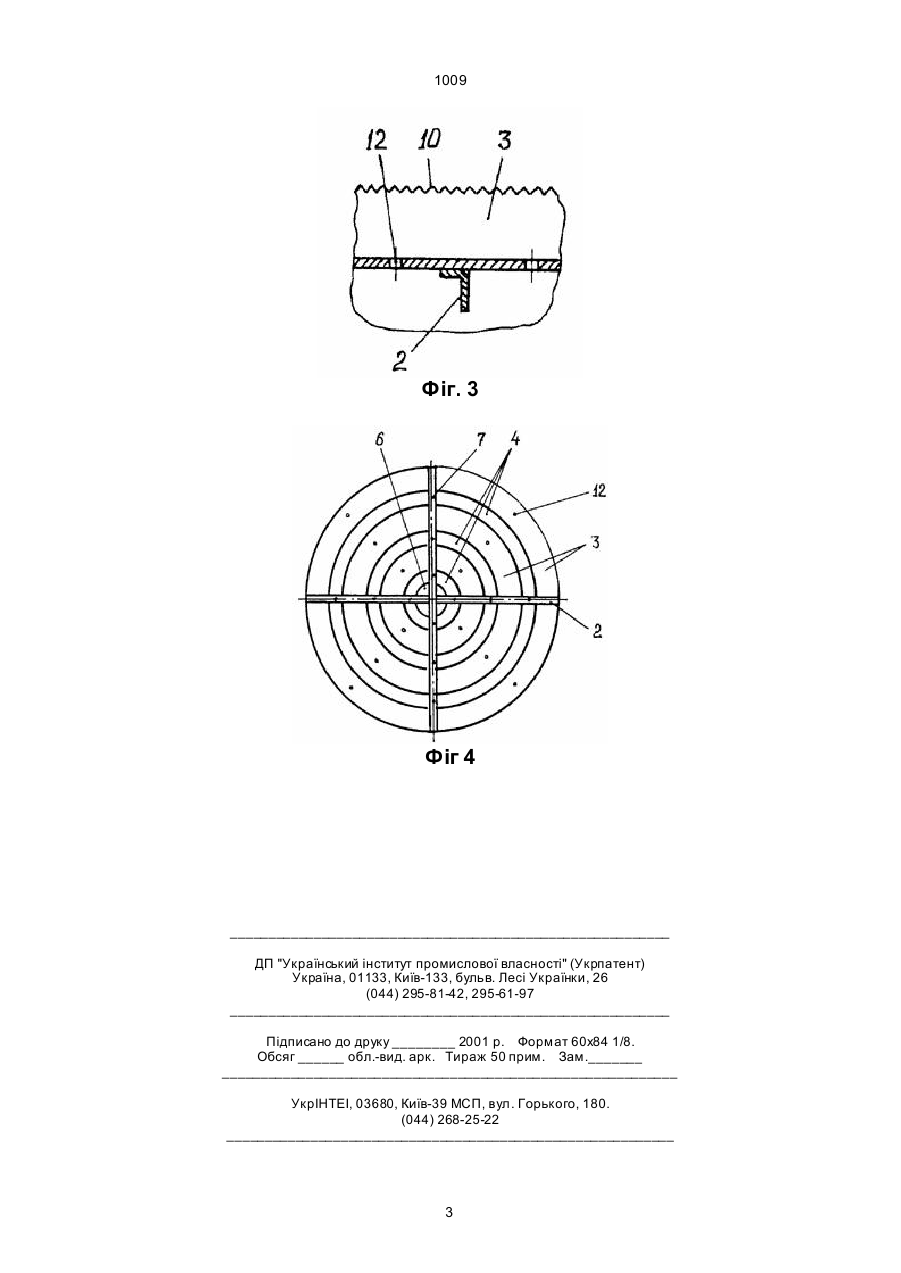

1. Контактна тарілка тепломасообмінного апарата, що містить горизонтальну основу у вигляді сукупності закріплених на каркасі жолобів з утво 1009 мент на фіг. 1; на фіг. З - розріз по Б-Б на фіг. 1; на фіг. 4 - контактна тарілка, вигляд знизу. Контактна тарілка містить горизонтальну основу 1 у вигляді сукупності закріплених на каркасі 2 жолобів 3 з утворенням між ними щілин 4, перекритих перевернутими жолобами 5. Жолоби 3 основи 1 і перевернуті жолоби 5, крім центрального жолоба 6, виконанні у вигляді півторів, а центральний жолоб 6 - у вигляді півкулі (фіг. 1). При цьому центральний жолоб 6 може бути у складі основи 1 тарілки (отже, перевернутою вершиною вниз (фіг. 1)) або перекривати жолоби 3 основи 1 (не показано). Так само і зовнішній жолоб (з боку корпуса апарата) може бути у складі основи 1 тарілки (фіг. 1) або бути одним з перевернутих жолобів 5. Жолоби 3 і 5 можуть кріпитися до каркаса 2 за допомогою шпильок 7 зі скобою 8 і гайок 9 (фіг. 2). Крайки 10 кожного жолоба 3 і 5 можуть бути виконані зубчастими (фіг. 3), а у вершині 11 кожного жолоба 3 основи 1 тарілки може бути виконаний щонайменше один отвір 12 (фіг. 4). Тарілка працює таким чином. Знизу вгору по апарату рухається легка газова або парова фаза, а зверху вниз - важка рідка фаза. Рідка фаза з вище розташованої контактної тарілки потрапляє на перевернуті жолоби 5 і стікає з них в жолоби 3 основи 1 даної тарілки. Через крайки 10 жолобів 3 рідина окремими струминками або краплями стікає на нижче розташовану тарілку. Легка фаза з нижче розташованої тарілки підіймається до даної тарілки, проходить крізь щілини 4 і, огинаючи перевернуті жолоби 5, крайки 10 яких занурені в жолоби 3 основи 1 тарілки, у вигляді бульбашок потрапляє в шар рідини в жолобах З, де і відбувається взаємодія обох фаз. При цьому взаємодія фаз відбувається також і між тарілками апарата, коли газ проходить крізь "дощову завісу рідини" у ви гляді сукупності концентричних рідинних кілець по всій висоті між сусідніми тарілками. Зубчасті крайки 10 жолобів 3 і 5 значно покращують диспергування фаз, а отвори 12 не тільки утворюють додаткові потоки рідини між тарілками, але й сприяють видаленню з жолобів 3 рідини під час зупинення апарата. Жолоби 3 і 5 технологічні у виготовлені: їх доцільно одержувати штампуванням з листового матеріалу. Пропонована корисна модель, нескладна у виготовленні і зручна в монтажі та експлуатації, значно підвищує ефективність взаємодії оброблюваних фаз в апараті. Фіг. 1 Фіг. 2 2 1009 Фіг. 3 Фіг 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
