Пристрій для відбору проб газів високого тиску
Номер патенту: 104553
Опубліковано: 10.02.2016
Автори: Желтухін Леонід Григорович, Єфанов Володимир Володимирович, Малютін Олександр Ілліч, Гнезділов Володимир Олексійович, Мосіна Валентина Іллівна, Корольова Тетяна Валентинівна
Формула / Реферат

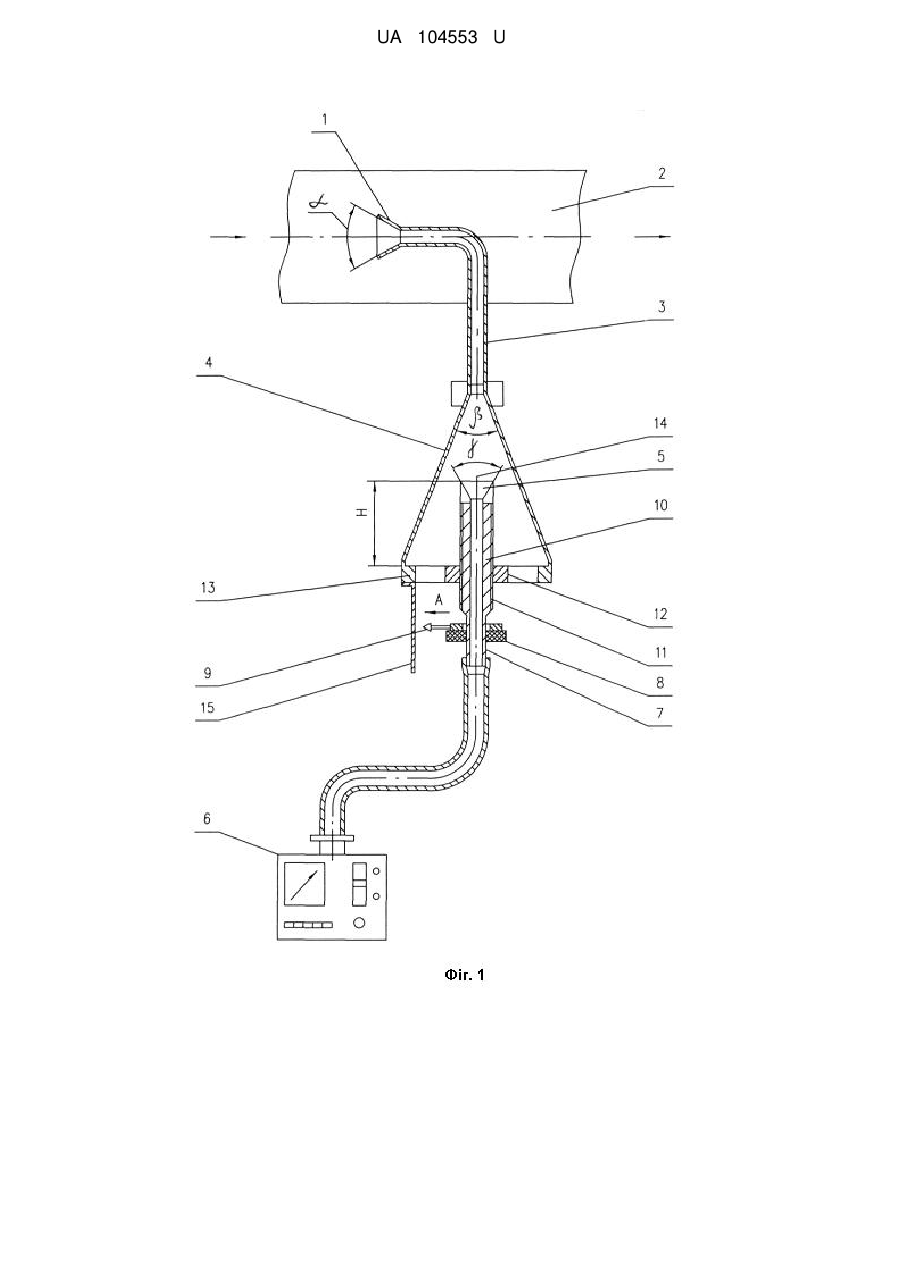

1. Пристрій для відбору проб газів високого тиску, що містить зонд, виконаний у вигляді конфузора, пробовідбірну трубку, конічну камеру з нижньою основою, пробозабірний патрубок і аналізатор проби, який відрізняється тим, що кут конусності a конфузора знаходиться у межах 5°<a<25°, а пробозабірний патрубок виконаний у вигляді порожнистого циліндра з вхідним конфузором з кутом конусності g , котрий знаходиться у межах 5°<g<40°.

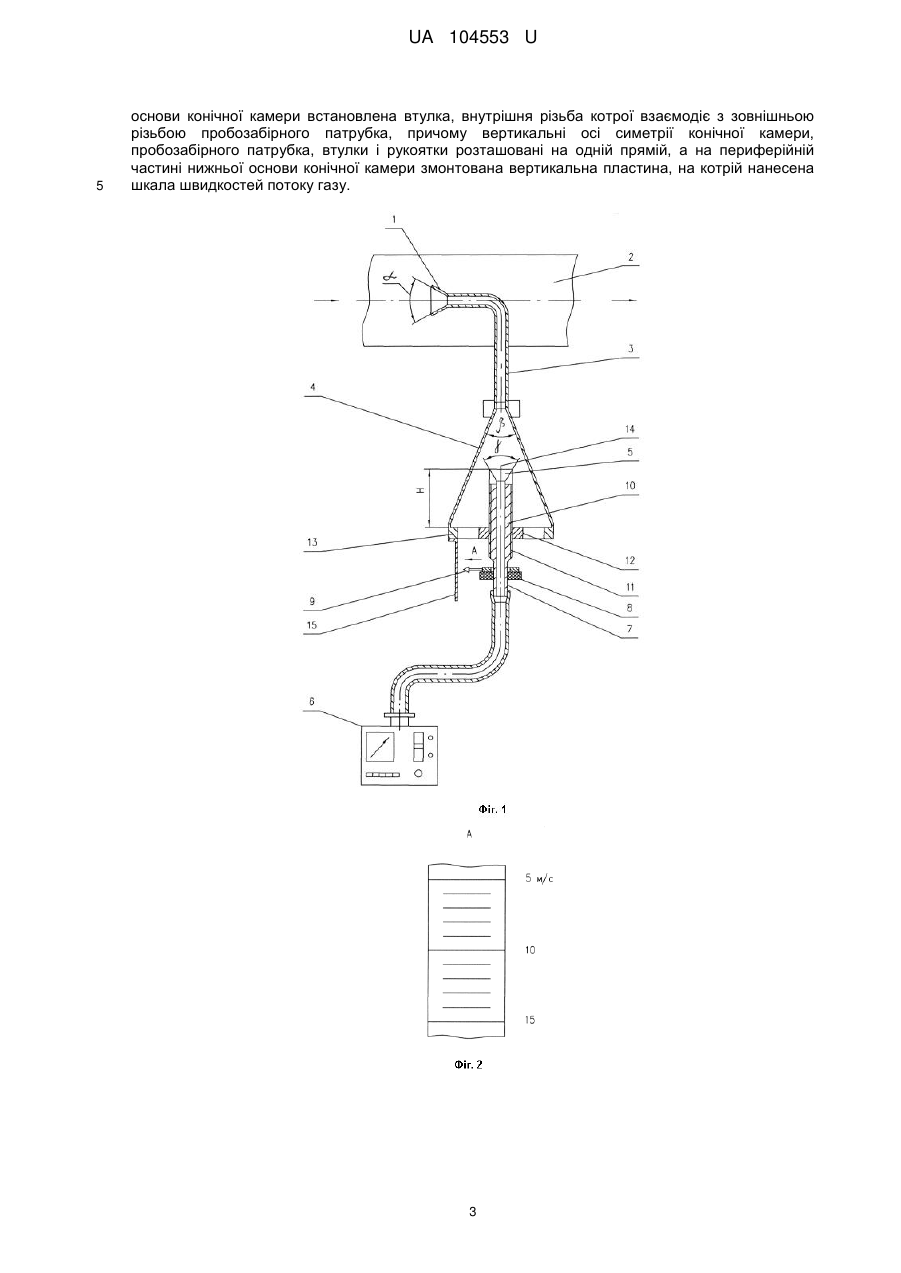

2. Пристрій для відбору проб газів високого тиску за п. 1, який відрізняється тим, що на нижній основі пробозабірного патрубка змонтовані рукоятка і покажчик швидкості, при цьому у середній частині пробозабірного патрубка виконана зовнішня різьба, а у центральній частині нижньої основи конічної камери встановлена втулка, внутрішня різьба котрої взаємодіє з зовнішньою різьбою пробозабірного патрубка, причому вертикальні осі симетрії конічної камери, пробозабірного патрубка, втулки і рукоятки розташовані на одній прямій, а на периферійній частині нижньої основи конічної камери змонтована вертикальна пластина, на котрій нанесена шкала швидкостей потоку газу.
Текст
Реферат: Пристрій для відбору проб газів високого тиску містить зонд, виконаний у вигляді конфузора, пробовідбірну трубку, конічну камеру з нижньою основою, пробозабірний патрубок і аналізатор проби. Кут конусності конфузора знаходиться у межах 5°
ДивитисяДодаткова інформація
МПК / Мітки
МПК: G01N 1/22
Мітки: газів, тиску, високого, відбору, пристрій, проб
