Асинхронний електродвигун з короткозамкненим ротором

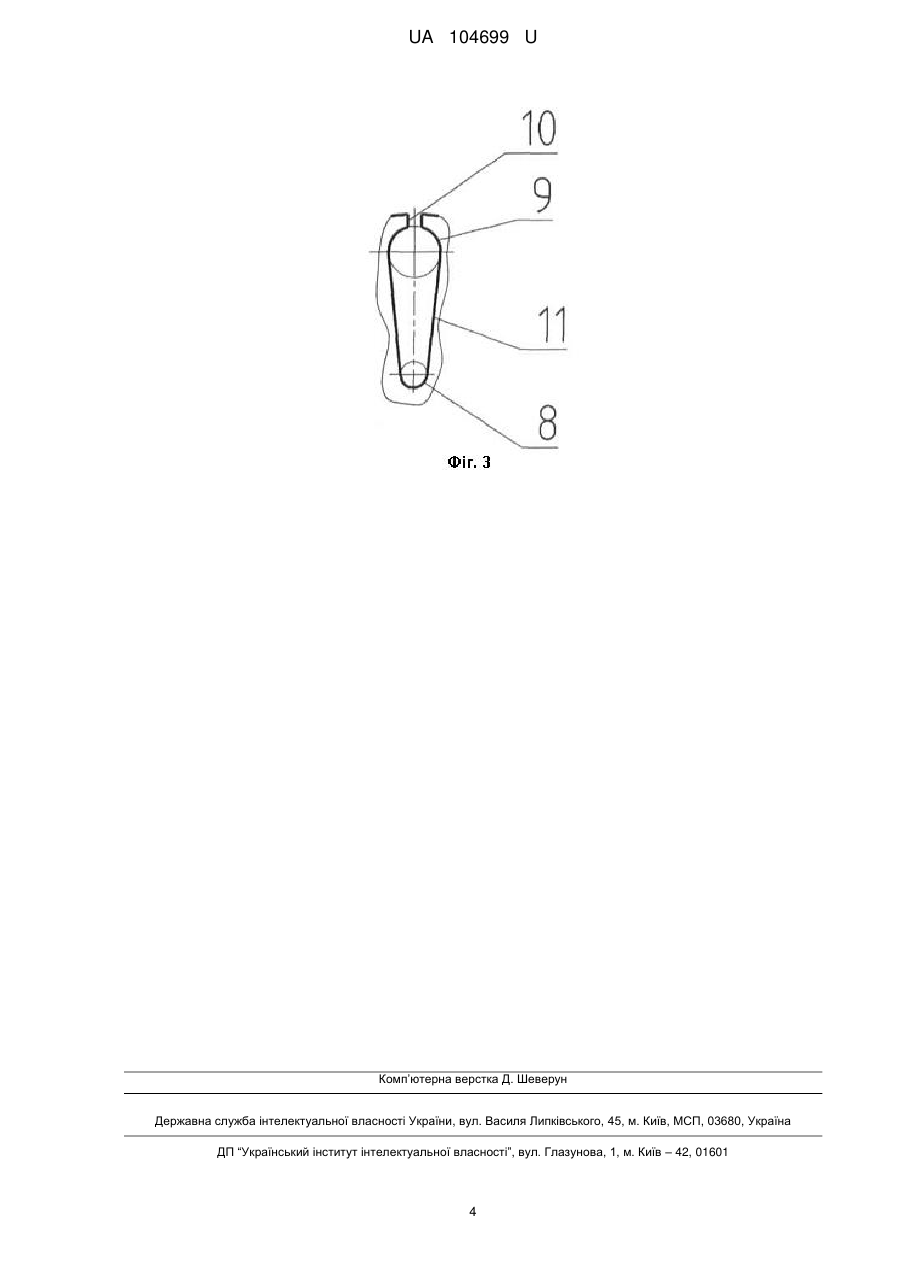

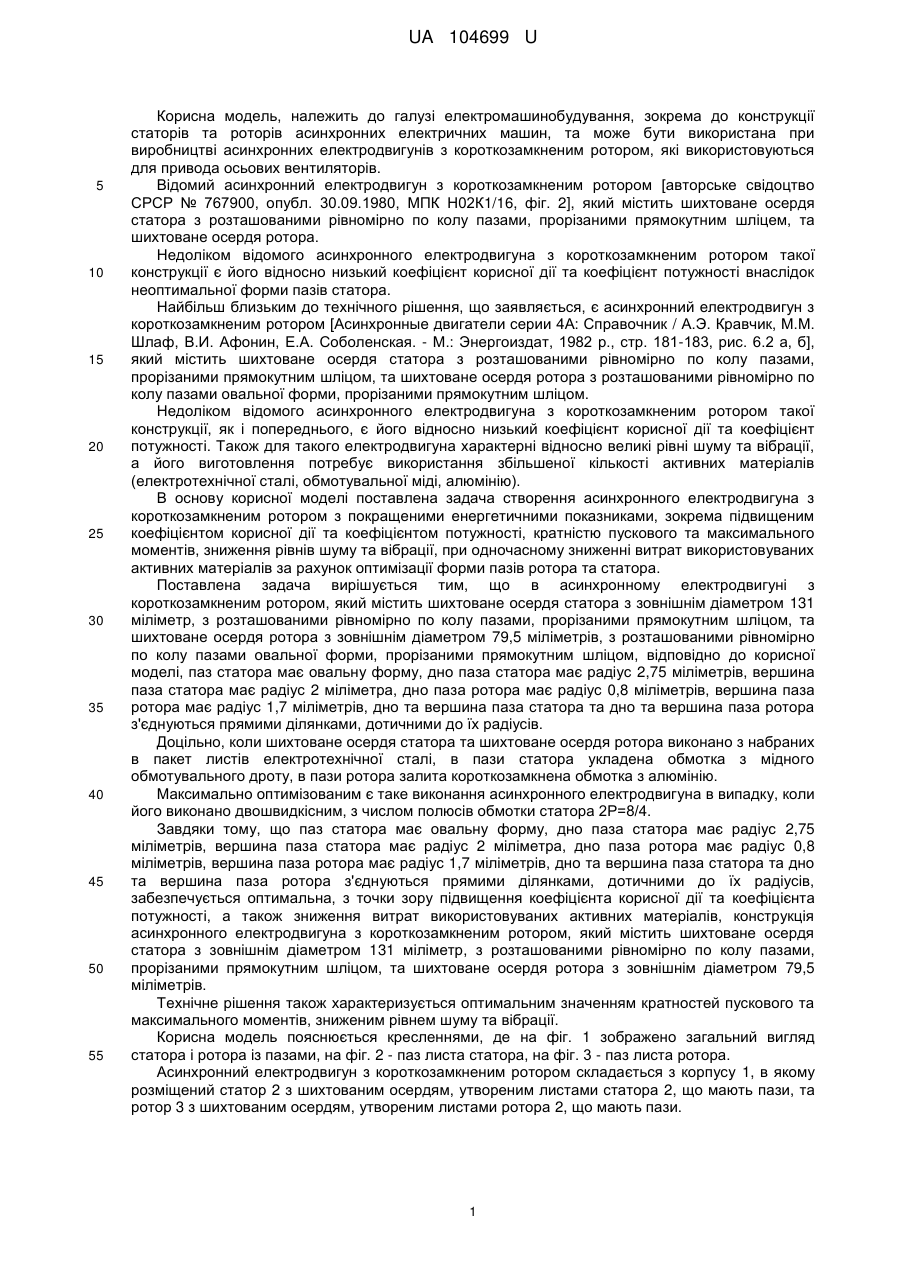

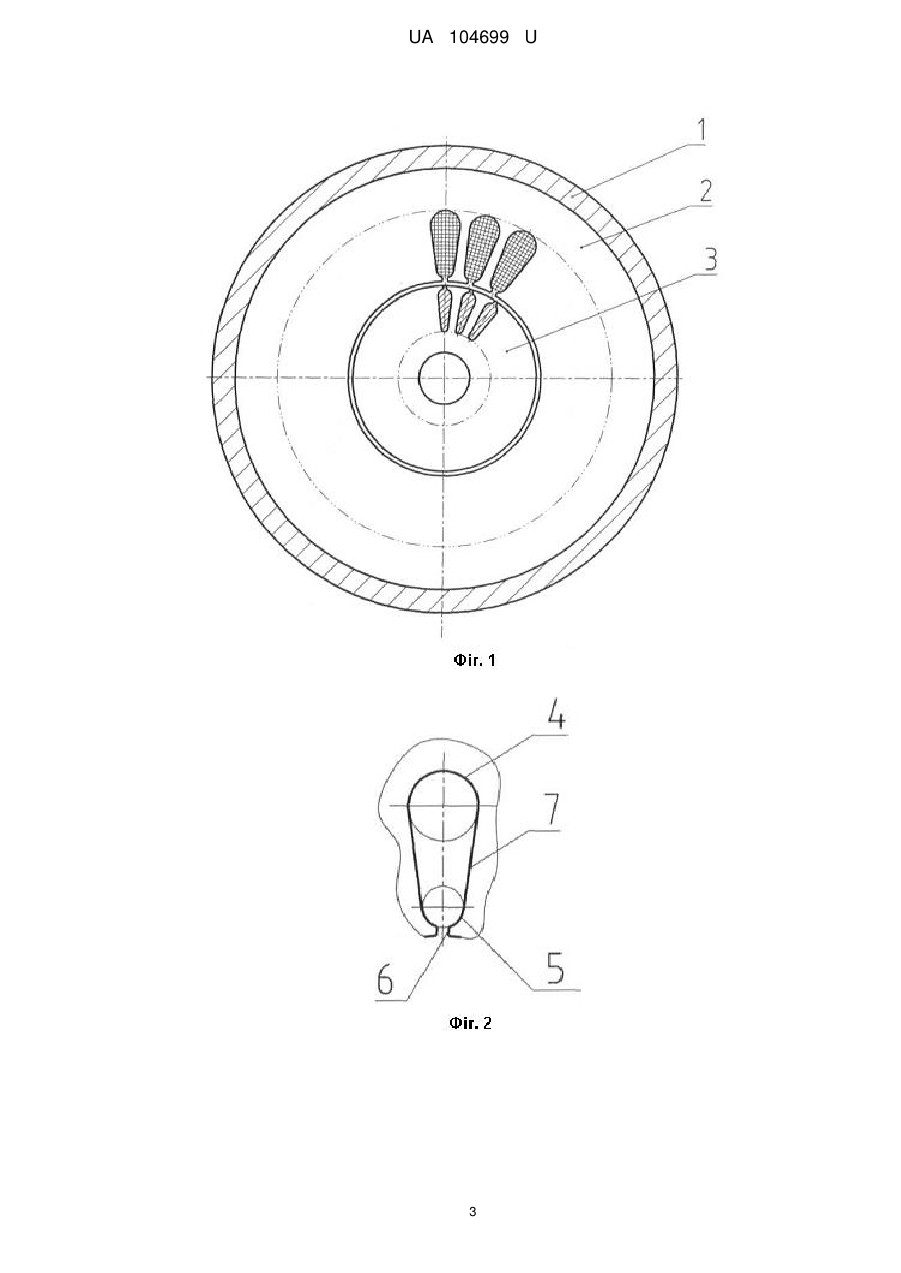

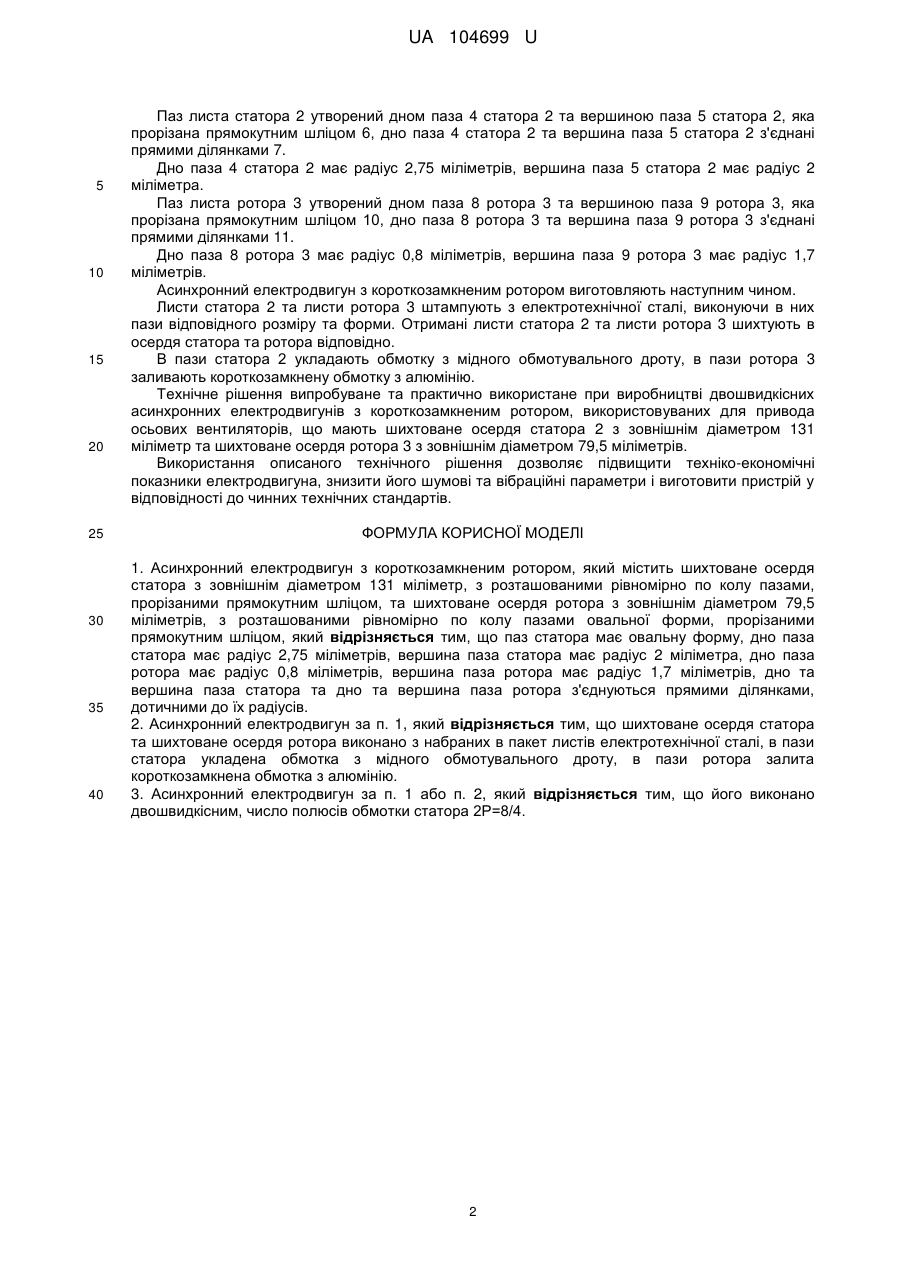

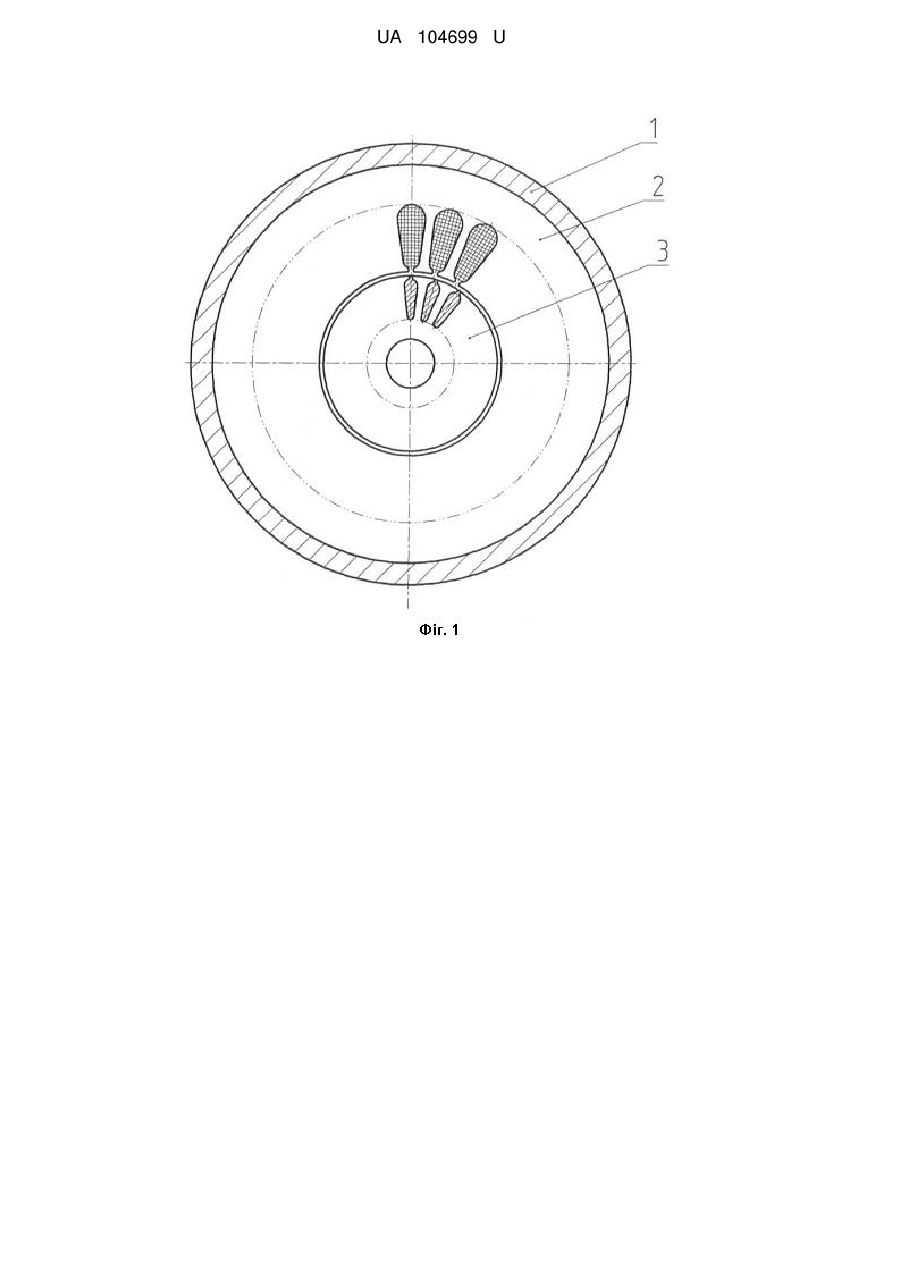

Реферат: Асинхронний електродвигун з короткозамкненим ротором містить шихтоване осердя статора з зовнішнім діаметром 131 мм, з розташованими рівномірно по колу пазами, прорізаними прямокутним шліцом, та шихтоване осердя ротора з зовнішнім діаметром 79,5 мм, з розташованими рівномірно по колу пазами овальної форми, прорізаними прямокутним шліцом. Паз статора має овальну форму, дно паза статора має радіус 2,75 мм, вершина паза статора має радіус 2 мм, дно паза ротора має радіус 0,8 мм, вершина паза ротора має радіус 1,7 мм. Дно та вершина паза статора та дно та вершина паза ротора з'єднуються прямими ділянками, дотичними до їх радіусів. UA 104699 U (54) АСИНХРОННИЙ ЕЛЕКТРОДВИГУН З КОРОТКОЗАМКНЕНИМ РОТОРОМ UA 104699 U UA 104699 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, належить до галузі електромашинобудування, зокрема до конструкції статорів та роторів асинхронних електричних машин, та може бути використана при виробництві асинхронних електродвигунів з короткозамкненим ротором, які використовуються для привода осьових вентиляторів. Відомий асинхронний електродвигун з короткозамкненим ротором [авторське свідоцтво СРСР № 767900, опубл. 30.09.1980, МПК Н02К1/16, фіг. 2], який містить шихтоване осердя статора з розташованими рівномірно по колу пазами, прорізаними прямокутним шліцем, та шихтоване осердя ротора. Недоліком відомого асинхронного електродвигуна з короткозамкненим ротором такої конструкції є його відносно низький коефіцієнт корисної дії та коефіцієнт потужності внаслідок неоптимальної форми пазів статора. Найбільш близьким до технічного рішення, що заявляється, є асинхронний електродвигун з короткозамкненим ротором [Асинхронные двигатели серии 4А: Справочник / А.Э. Кравчик, М.М. Шлаф, В.И. Афонин, Е.А. Соболенская. - М.: Энергоиздат, 1982 р., стр. 181-183, рис. 6.2 а, б], який містить шихтоване осердя статора з розташованими рівномірно по колу пазами, прорізаними прямокутним шліцом, та шихтоване осердя ротора з розташованими рівномірно по колу пазами овальної форми, прорізаними прямокутним шліцом. Недоліком відомого асинхронного електродвигуна з короткозамкненим ротором такої конструкції, як і попереднього, є його відносно низький коефіцієнт корисної дії та коефіцієнт потужності. Також для такого електродвигуна характерні відносно великі рівні шуму та вібрації, а його виготовлення потребує використання збільшеної кількості активних матеріалів (електротехнічної сталі, обмотувальної міді, алюмінію). В основу корисної моделі поставлена задача створення асинхронного електродвигуна з короткозамкненим ротором з покращеними енергетичними показниками, зокрема підвищеним коефіцієнтом корисної дії та коефіцієнтом потужності, кратністю пускового та максимального моментів, зниження рівнів шуму та вібрації, при одночасному зниженні витрат використовуваних активних матеріалів за рахунок оптимізації форми пазів ротора та статора. Поставлена задача вирішується тим, що в асинхронному електродвигуні з короткозамкненим ротором, який містить шихтоване осердя статора з зовнішнім діаметром 131 міліметр, з розташованими рівномірно по колу пазами, прорізаними прямокутним шліцом, та шихтоване осердя ротора з зовнішнім діаметром 79,5 міліметрів, з розташованими рівномірно по колу пазами овальної форми, прорізаними прямокутним шліцом, відповідно до корисної моделі, паз статора має овальну форму, дно паза статора має радіус 2,75 міліметрів, вершина паза статора має радіус 2 міліметра, дно паза ротора має радіус 0,8 міліметрів, вершина паза ротора має радіус 1,7 міліметрів, дно та вершина паза статора та дно та вершина паза ротора з'єднуються прямими ділянками, дотичними до їх радіусів. Доцільно, коли шихтоване осердя статора та шихтоване осердя ротора виконано з набраних в пакет листів електротехнічної сталі, в пази статора укладена обмотка з мідного обмотувального дроту, в пази ротора залита короткозамкнена обмотка з алюмінію. Максимально оптимізованим є таке виконання асинхронного електродвигуна в випадку, коли його виконано двошвидкісним, з числом полюсів обмотки статора 2Р=8/4. Завдяки тому, що паз статора має овальну форму, дно паза статора має радіус 2,75 міліметрів, вершина паза статора має радіус 2 міліметра, дно паза ротора має радіус 0,8 міліметрів, вершина паза ротора має радіус 1,7 міліметрів, дно та вершина паза статора та дно та вершина паза ротора з'єднуються прямими ділянками, дотичними до їх радіусів, забезпечується оптимальна, з точки зору підвищення коефіцієнта корисної дії та коефіцієнта потужності, а також зниження витрат використовуваних активних матеріалів, конструкція асинхронного електродвигуна з короткозамкненим ротором, який містить шихтоване осердя статора з зовнішнім діаметром 131 міліметр, з розташованими рівномірно по колу пазами, прорізаними прямокутним шліцом, та шихтоване осердя ротора з зовнішнім діаметром 79,5 міліметрів. Технічне рішення також характеризується оптимальним значенням кратностей пускового та максимального моментів, зниженим рівнем шуму та вібрації. Корисна модель пояснюється кресленнями, де на фіг. 1 зображено загальний вигляд статора і ротора із пазами, на фіг. 2 - паз листа статора, на фіг. 3 - паз листа ротора. Асинхронний електродвигун з короткозамкненим ротором складається з корпусу 1, в якому розміщений статор 2 з шихтованим осердям, утвореним листами статора 2, що мають пази, та ротор 3 з шихтованим осердям, утвореним листами ротора 2, що мають пази. 1 UA 104699 U 5 10 15 20 25 30 35 40 Паз листа статора 2 утворений дном паза 4 статора 2 та вершиною паза 5 статора 2, яка прорізана прямокутним шліцом 6, дно паза 4 статора 2 та вершина паза 5 статора 2 з'єднані прямими ділянками 7. Дно паза 4 статора 2 має радіус 2,75 міліметрів, вершина паза 5 статора 2 має радіус 2 міліметра. Паз листа ротора 3 утворений дном паза 8 ротора 3 та вершиною паза 9 ротора 3, яка прорізана прямокутним шліцом 10, дно паза 8 ротора 3 та вершина паза 9 ротора 3 з'єднані прямими ділянками 11. Дно паза 8 ротора 3 має радіус 0,8 міліметрів, вершина паза 9 ротора 3 має радіус 1,7 міліметрів. Асинхронний електродвигун з короткозамкненим ротором виготовляють наступним чином. Листи статора 2 та листи ротора 3 штампують з електротехнічної сталі, виконуючи в них пази відповідного розміру та форми. Отримані листи статора 2 та листи ротора 3 шихтують в осердя статора та ротора відповідно. В пази статора 2 укладають обмотку з мідного обмотувального дроту, в пази ротора 3 заливають короткозамкнену обмотку з алюмінію. Технічне рішення випробуване та практично використане при виробництві двошвидкісних асинхронних електродвигунів з короткозамкненим ротором, використовуваних для привода осьових вентиляторів, що мають шихтоване осердя статора 2 з зовнішнім діаметром 131 міліметр та шихтоване осердя ротора 3 з зовнішнім діаметром 79,5 міліметрів. Використання описаного технічного рішення дозволяє підвищити техніко-економічні показники електродвигуна, знизити його шумові та вібраційні параметри і виготовити пристрій у відповідності до чинних технічних стандартів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Асинхронний електродвигун з короткозамкненим ротором, який містить шихтоване осердя статора з зовнішнім діаметром 131 міліметр, з розташованими рівномірно по колу пазами, прорізаними прямокутним шліцом, та шихтоване осердя ротора з зовнішнім діаметром 79,5 міліметрів, з розташованими рівномірно по колу пазами овальної форми, прорізаними прямокутним шліцом, який відрізняється тим, що паз статора має овальну форму, дно паза статора має радіус 2,75 міліметрів, вершина паза статора має радіус 2 міліметра, дно паза ротора має радіус 0,8 міліметрів, вершина паза ротора має радіус 1,7 міліметрів, дно та вершина паза статора та дно та вершина паза ротора з'єднуються прямими ділянками, дотичними до їх радіусів. 2. Асинхронний електродвигун за п. 1, який відрізняється тим, що шихтоване осердя статора та шихтоване осердя ротора виконано з набраних в пакет листів електротехнічної сталі, в пази статора укладена обмотка з мідного обмотувального дроту, в пази ротора залита короткозамкнена обмотка з алюмінію. 3. Асинхронний електродвигун за п. 1 або п. 2, який відрізняється тим, що його виконано двошвидкісним, число полюсів обмотки статора 2Р=8/4. 2 UA 104699 U 3 UA 104699 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
