Пристрій для вирівнювання поверхні агломераційної шихти у ґратчастому спікальному візку

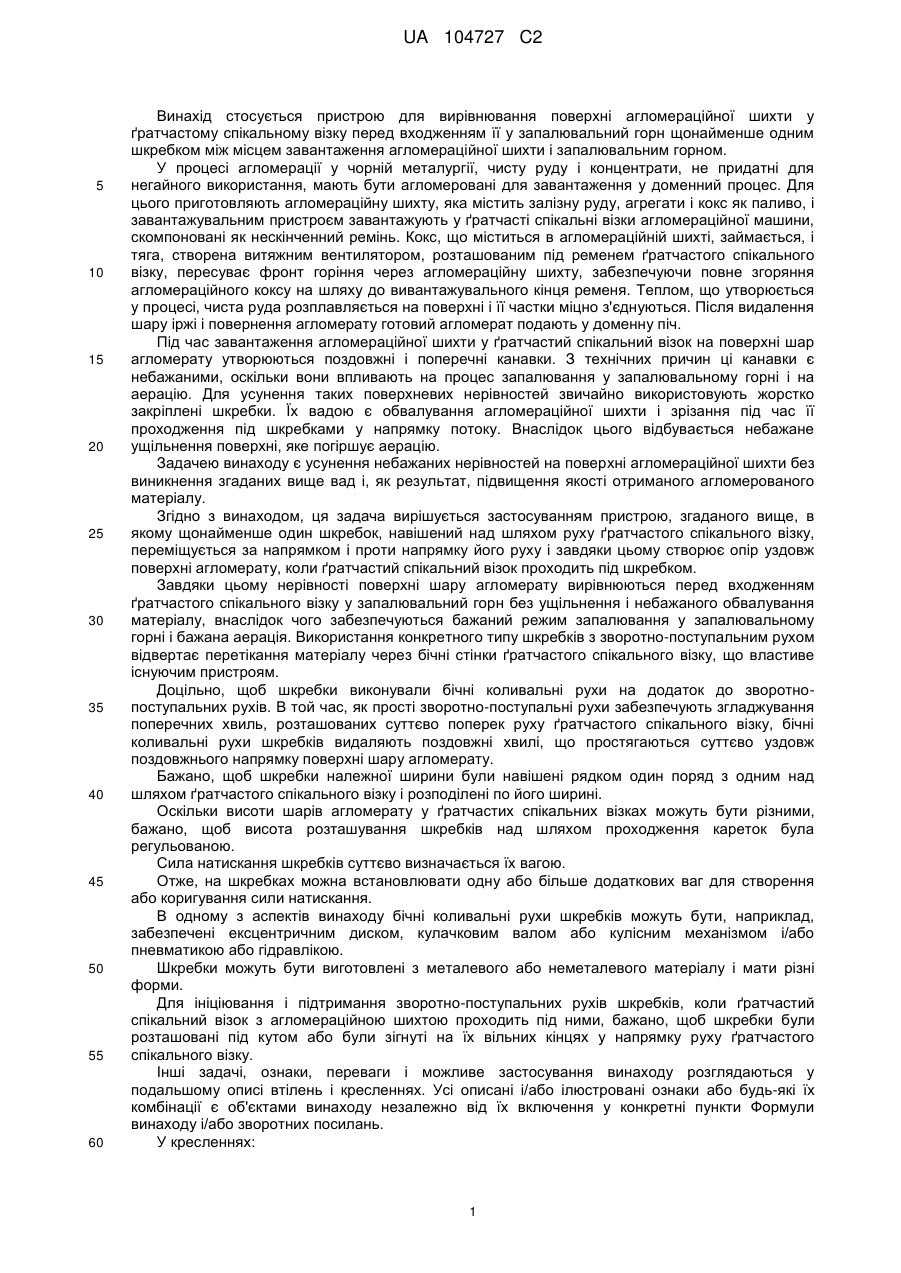

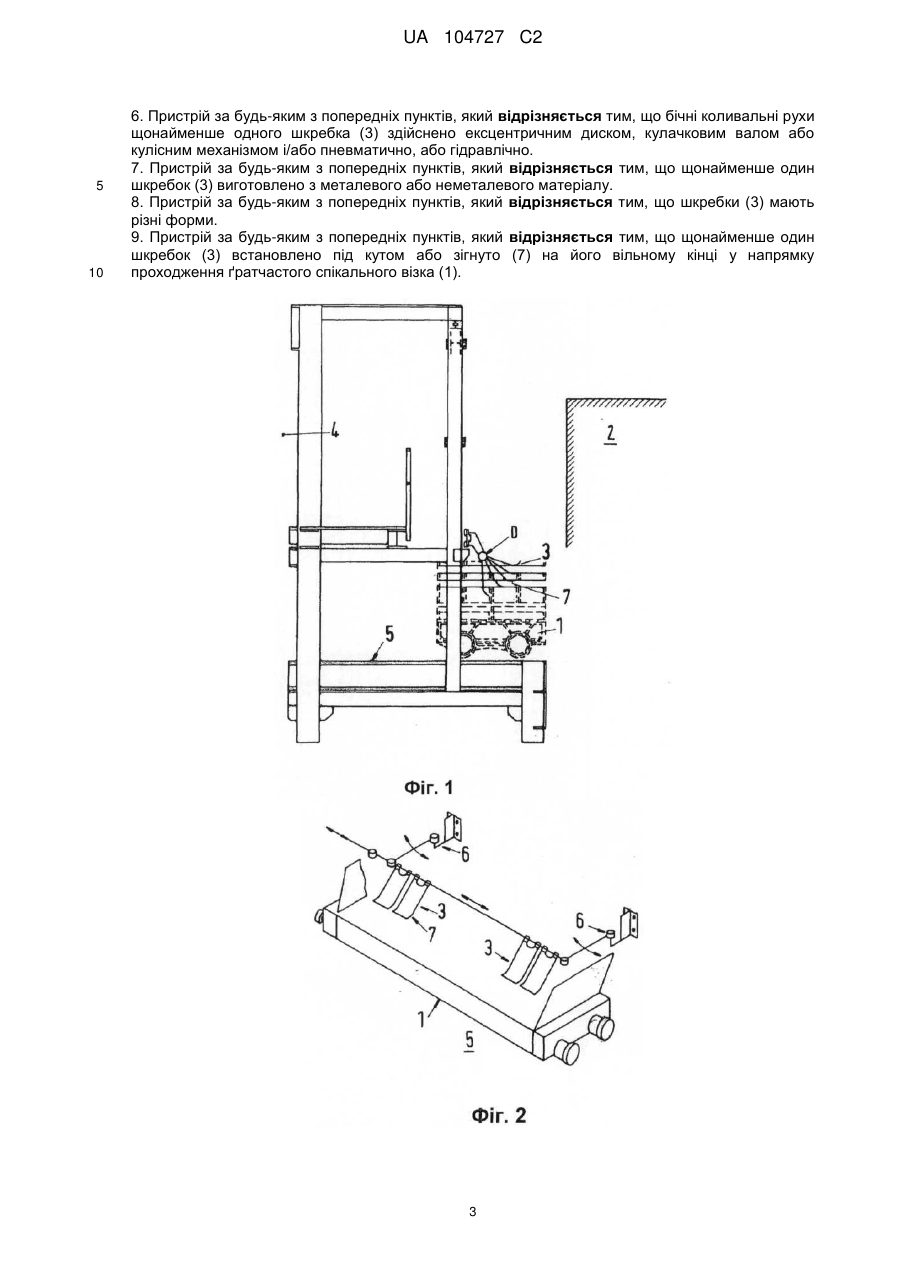

Реферат: Винахід належить до галузі чорної металургії, а саме - до конструкції пристрою для вирівнювання поверхні агломераційної шихти у ґратчастому спікальному візку (1) перед її входженням у запалювальний горн (2) щонайменше одним шкребком (3) на ділянці між місцем (4) завантаження шару агломератної суміші і запалювальним горном (2), де щонайменше один шкребок (3) навішено над шляхом (5) проходження ґратчастого спікального візка (1) для забезпечення його зворотно-поступальних рухів за напрямком і проти напрямку її проходження, завдяки чому шкребок (3) створює опір у напрямку уздовж поверхні шару агломерату, коли ґратчастий спікальний візок (1) рухається під шкребком (3). UA 104727 C2 (12) UA 104727 C2 UA 104727 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пристрою для вирівнювання поверхні агломераційної шихти у ґратчастому спікальному візку перед входженням її у запалювальний горн щонайменше одним шкребком між місцем завантаження агломераційної шихти і запалювальним горном. У процесі агломерації у чорній металургії, чисту руду і концентрати, не придатні для негайного використання, мають бути агломеровані для завантаження у доменний процес. Для цього приготовляють агломераційну шихту, яка містить залізну руду, агрегати і кокс як паливо, і завантажувальним пристроєм завантажують у ґратчасті спікальні візки агломераційної машини, скомпоновані як нескінченний ремінь. Кокс, що міститься в агломераційній шихті, займається, і тяга, створена витяжним вентилятором, розташованим під ременем ґратчастого спікального візку, пересуває фронт горіння через агломераційну шихту, забезпечуючи повне згоряння агломераційного коксу на шляху до вивантажувального кінця ременя. Теплом, що утворюється у процесі, чиста руда розплавляється на поверхні і її частки міцно з'єднуються. Після видалення шару іржі і повернення агломерату готовий агломерат подають у доменну піч. Під час завантаження агломераційної шихти у ґратчастий спікальний візок на поверхні шар агломерату утворюються поздовжні і поперечні канавки. З технічних причин ці канавки є небажаними, оскільки вони впливають на процес запалювання у запалювальному горні і на аерацію. Для усунення таких поверхневих нерівностей звичайно використовують жорстко закріплені шкребки. Їх вадою є обвалування агломераційної шихти і зрізання під час її проходження під шкребками у напрямку потоку. Внаслідок цього відбувається небажане ущільнення поверхні, яке погіршує аерацію. Задачею винаходу є усунення небажаних нерівностей на поверхні агломераційної шихти без виникнення згаданих вище вад і, як результат, підвищення якості отриманого агломерованого матеріалу. Згідно з винаходом, ця задача вирішується застосуванням пристрою, згаданого вище, в якому щонайменше один шкребок, навішений над шляхом руху ґратчастого спікального візку, переміщується за напрямком і проти напрямку його руху і завдяки цьому створює опір уздовж поверхні агломерату, коли ґратчастий спікальний візок проходить під шкребком. Завдяки цьому нерівності поверхні шару агломерату вирівнюються перед входженням ґратчастого спікального візку у запалювальний горн без ущільнення і небажаного обвалування матеріалу, внаслідок чого забезпечуються бажаний режим запалювання у запалювальному горні і бажана аерація. Використання конкретного типу шкребків з зворотно-поступальним рухом відвертає перетікання матеріалу через бічні стінки ґратчастого спікального візку, що властиве існуючим пристроям. Доцільно, щоб шкребки виконували бічні коливальні рухи на додаток до зворотнопоступальних рухів. В той час, як прості зворотно-поступальні рухи забезпечують згладжування поперечних хвиль, розташованих суттєво поперек руху ґратчастого спікального візку, бічні коливальні рухи шкребків видаляють поздовжні хвилі, що простягаються суттєво уздовж поздовжнього напрямку поверхні шару агломерату. Бажано, щоб шкребки належної ширини були навішені рядком один поряд з одним над шляхом ґратчастого спікального візку і розподілені по його ширині. Оскільки висоти шарів агломерату у ґратчастих спікальних візках можуть бути різними, бажано, щоб висота розташування шкребків над шляхом проходження кареток була регульованою. Сила натискання шкребків суттєво визначається їх вагою. Отже, на шкребках можна встановлювати одну або більше додаткових ваг для створення або коригування сили натискання. В одному з аспектів винаходу бічні коливальні рухи шкребків можуть бути, наприклад, забезпечені ексцентричним диском, кулачковим валом або кулісним механізмом і/або пневматикою або гідравлікою. Шкребки можуть бути виготовлені з металевого або неметалевого матеріалу і мати різні форми. Для ініціювання і підтримання зворотно-поступальних рухів шкребків, коли ґратчастий спікальний візок з агломераційною шихтою проходить під ними, бажано, щоб шкребки були розташовані під кутом або були зігнуті на їх вільних кінцях у напрямку руху ґратчастого спікального візку. Інші задачі, ознаки, переваги і можливе застосування винаходу розглядаються у подальшому описі втілень і кресленнях. Усі описані і/або ілюстровані ознаки або будь-які їх комбінації є об'єктами винаходу незалежно від їх включення у конкретні пункти Формули винаходу і/або зворотних посилань. У кресленнях: 1 UA 104727 C2 5 10 15 20 25 30 35 фіг. 1 - схематичний вигляд збоку пристрою винаходу для вирівнювання поверхні агломераційної шихти у ґратчастому спікальному візку перед його входженням у запалювальний горн і фіг. 2 - перспективний вигляд такого вирівнювального пристрою з ґратчастим спікальним візком, розташованим під ним. Як показано на фіг. 1, напрямок руху ґратчастого спікального візку 1 від місця 4 завантаження 4 агломераційної шихти до запалювального горну 2 показано зліва направо. Над шляхом 5 проходження ґратчастого спікального візку 1 навішено рядком один або більше шкребків 3 поперек ширини ґратчастого спікального візку 1 для здійснення зворотнопоступального руху відносно осі D обертання, розташованої поперечно до напрямку руху ґратчастого спікального візку 1, таким чином, щоб створювати опір у напрямку уздовж поверхні шару агломерату, коли ґратчастий спікальний візок 1 проходить під ними, і видаляти будь-які поперечні хвилі. Приводом 6 коливань (фіг. 2) шкребкам 3 можуть надаватись бічні коливальні рухи для вирівнювання поздовжніх хвиль на поверхні шару агломерату. Бічні коливальні рухи шкребків 3 можуть бути забезпечені ексцентричним диском, кулачковим валом або кулісним механізмом (не показаними детально) і/або пневматично або гідравлічно. Згідно з фіг. 1, шкребки 3 є трохи нахиленими або зігнутими на їх вільних кінцях 7, які контактують з поверхнею відповідного шару агломерату, завдяки чому зворотнопоступальний рух може бути легко ініційований і підтриманий, коли ґратчастий спікальний візок просувається під шкребками. Їх вільні кінці можуть також бути, наприклад, виконані як граблі для поліпшення вирівнювання поверхні і підвищення її однорідності. Для пристосування до різних висот шару шкребки 3 можуть бути встановлені на різних рівнях індивідуально або усі разом, і/або бути кориговані за висотою над шляхом 5 проходження. Сила натискання шкребків 3 суттєво визначається їх власною вагою, але може бути змінена доданням ваг (не показаних). Позначення: 1 - ґратчастий спікальний візок 2 - запалювальний горн 3 - шкребок 4 - місце завантаження 5 - шлях проходження 6 - коливальний привід 7 - нахилений або зігнутий кінець D - вісь обертання верхнього кінця шкребка(ків). ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Пристрій для вирівнювання поверхні агломераційної шихти у ґратчастому спікальному візку (1) перед її входженням у запалювальний горн (2) щонайменше одним шкребком (3) на ділянці між місцем (4) завантаження шару агломератної суміші і запалювальним горном (2), який відрізняється тим, що щонайменше один шкребок (3) навішено над шляхом (5) проходження ґратчастого спікального візка (1) для забезпечення його зворотно-поступальних рухів за напрямком і проти напрямку її проходження, завдяки чому шкребок (3) створює опір у напрямку уздовж поверхні шару агломерату, при русі ґратчастого спікального візка (1) під шкребком (3), причому щонайменше один шкребок (3) виконано з можливістю здійснення бічних коливальних рухів. 2. Пристрій за п. 1, який відрізняється тим, що сукупність шкребків (3) розташовано у рядок один поряд з одним і розподілено над шляхом (5) проходження ґратчастого спікального візка (1) поперек його ширини. 3. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що висота шкребків (3) над шляхом (5) проходження ґратчастого спікального візка (1) є регульованою. 4. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що сила натискання шкребків (3) на поверхню завантаження агломераційної шихти у ґратчастий спікальний візок (1) визначена їх власною вагою. 5. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що на щонайменше одному шкребку (3) може бути встановлено одні або більше додаткові ваги. 2 UA 104727 C2 5 10 6. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що бічні коливальні рухи щонайменше одного шкребка (3) здійснено ексцентричним диском, кулачковим валом або кулісним механізмом і/або пневматично, або гідравлічно. 7. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що щонайменше один шкребок (3) виготовлено з металевого або неметалевого матеріалу. 8. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що шкребки (3) мають різні форми. 9. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що щонайменше один шкребок (3) встановлено під кутом або зігнуто (7) на його вільному кінці у напрямку проходження ґратчастого спікального візка (1). 3 UA 104727 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
