Захищений від підробки документ та його застосування, захисний елемент, перебивний матеріал, його застосування та спосіб його виготовлення, спосіб виготовлення цінного документа

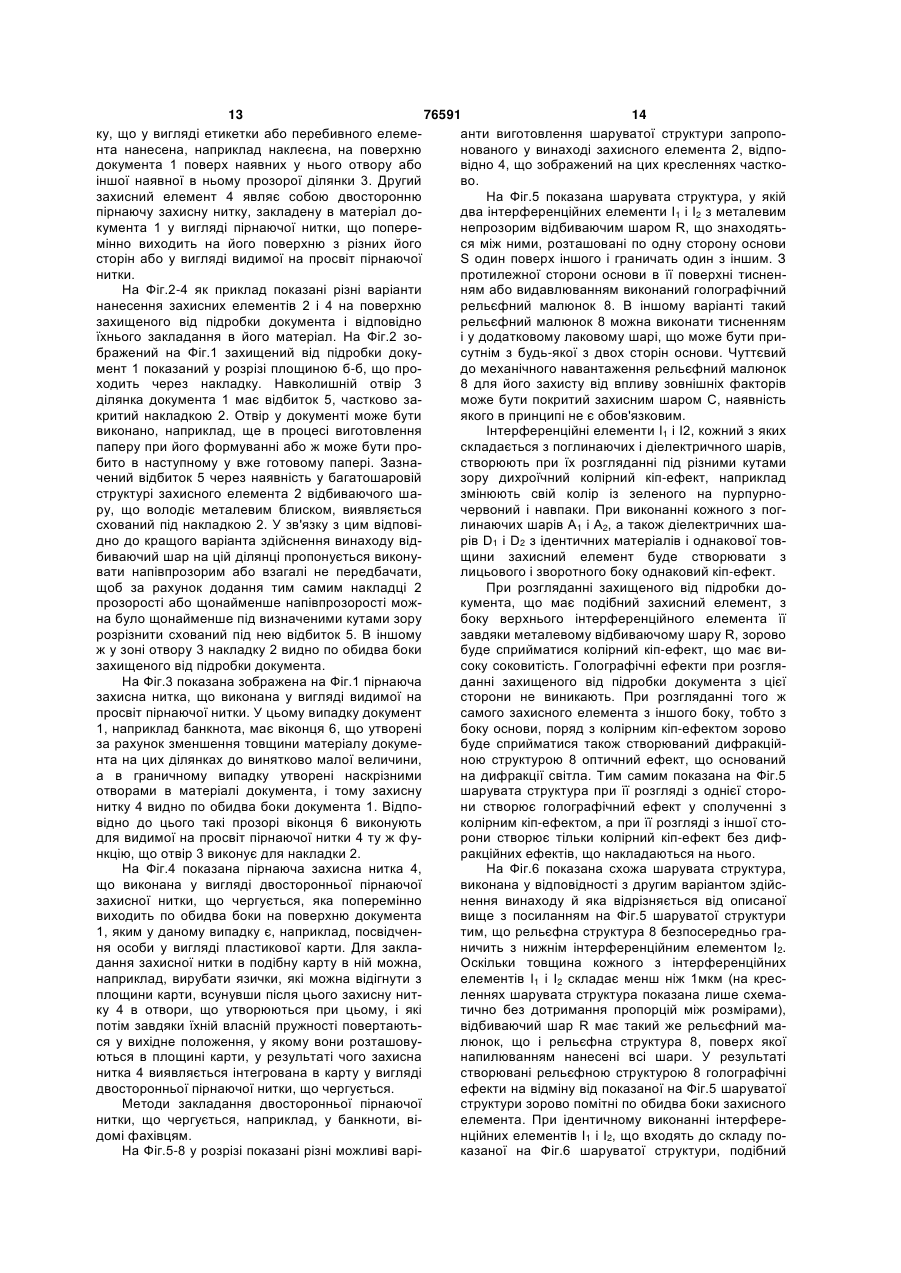

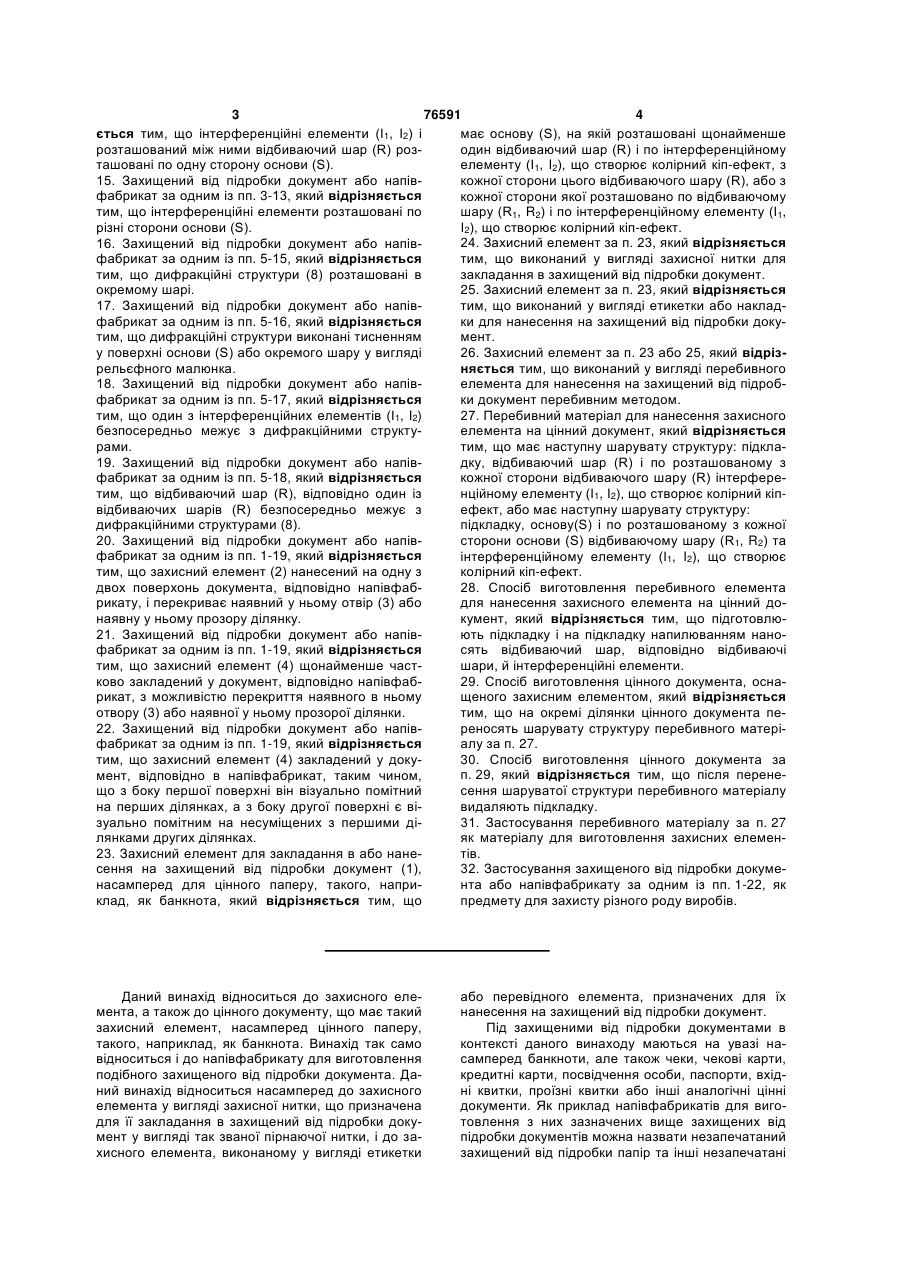

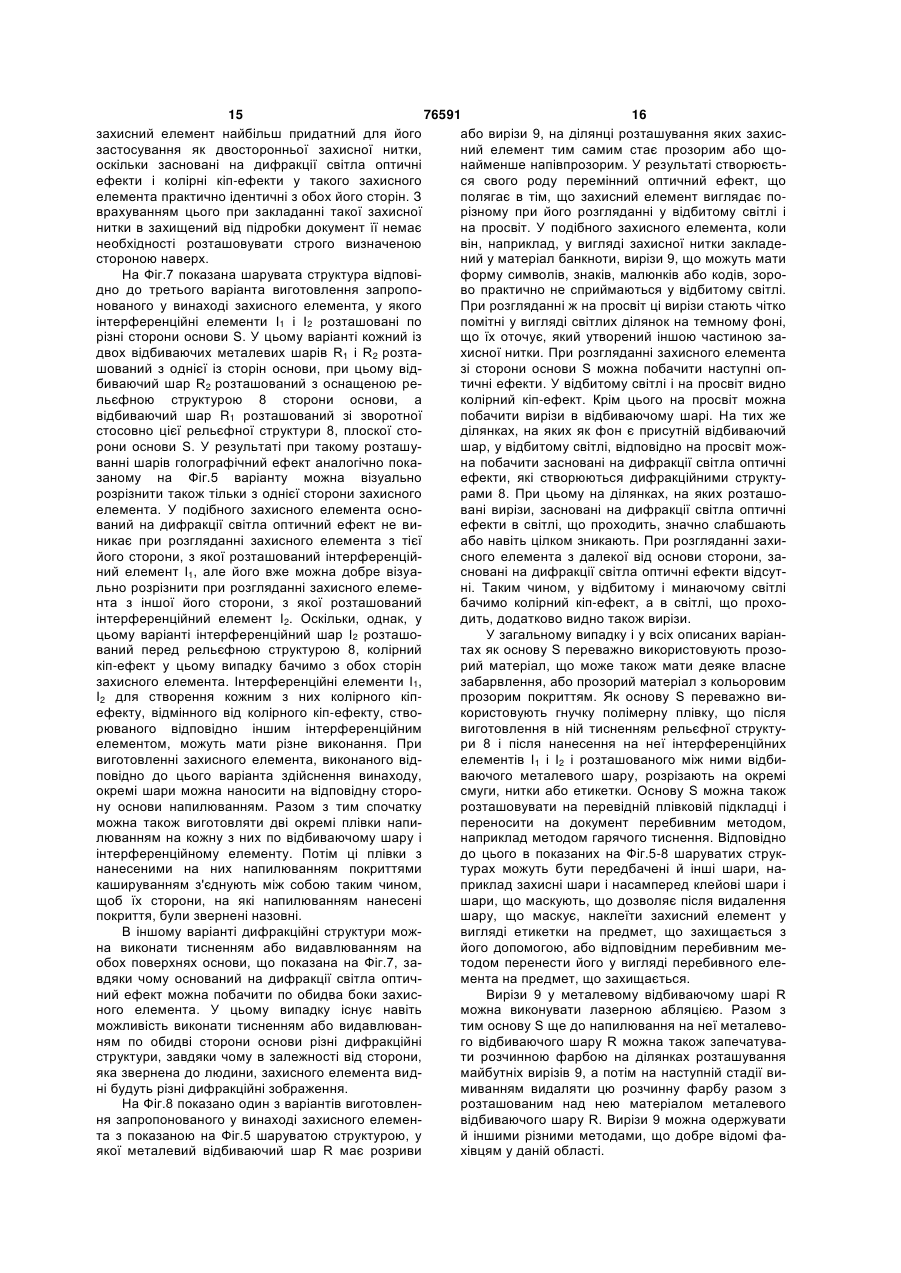

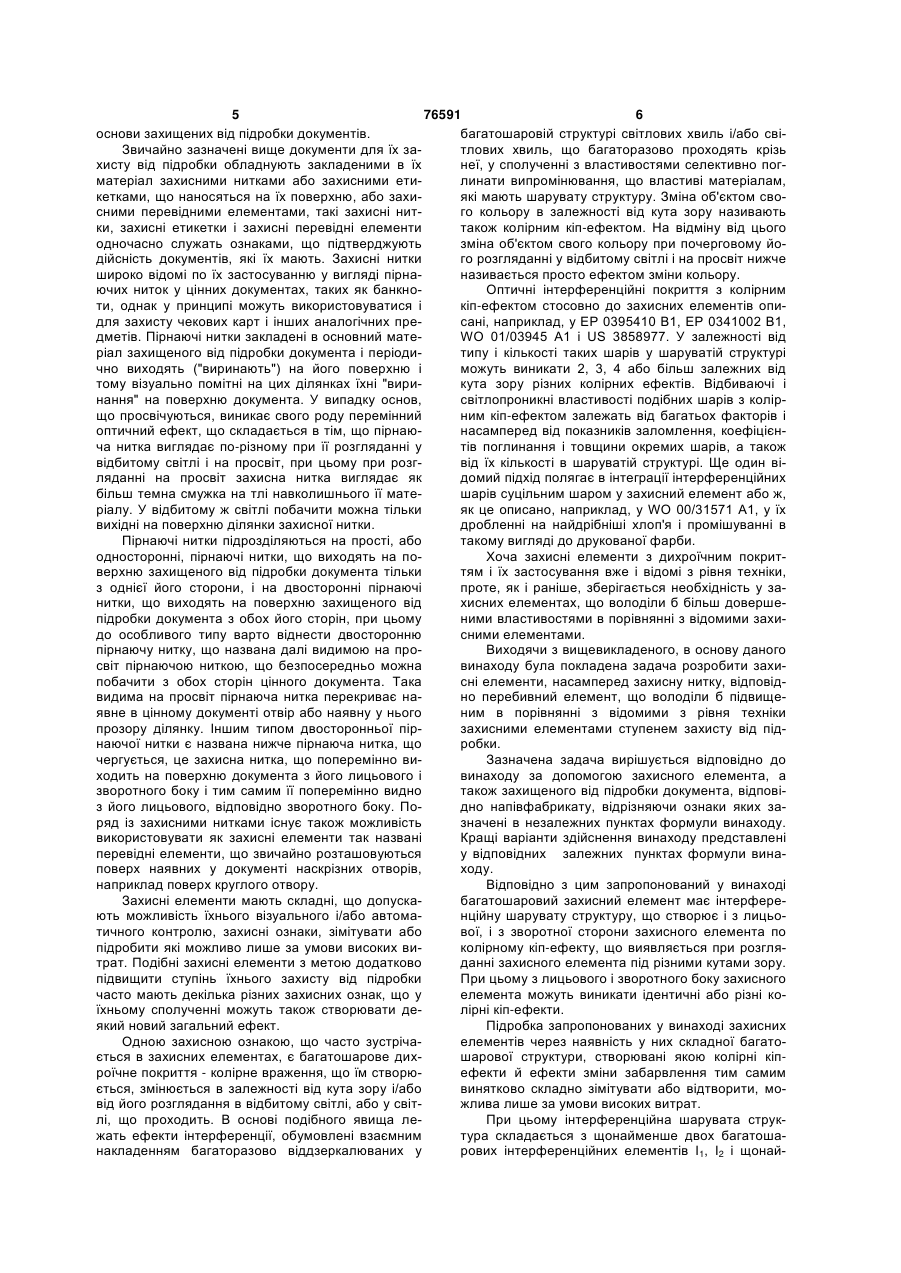

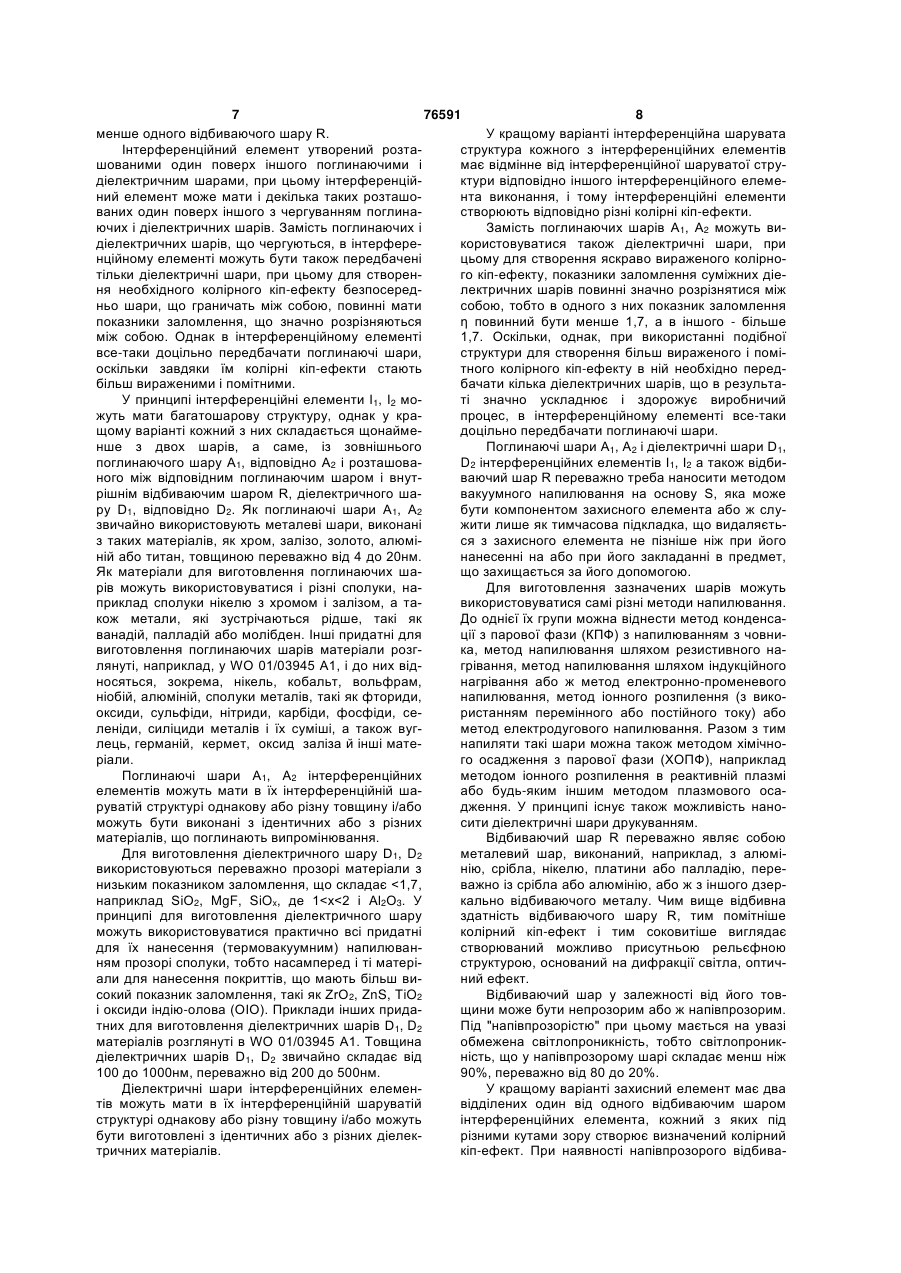

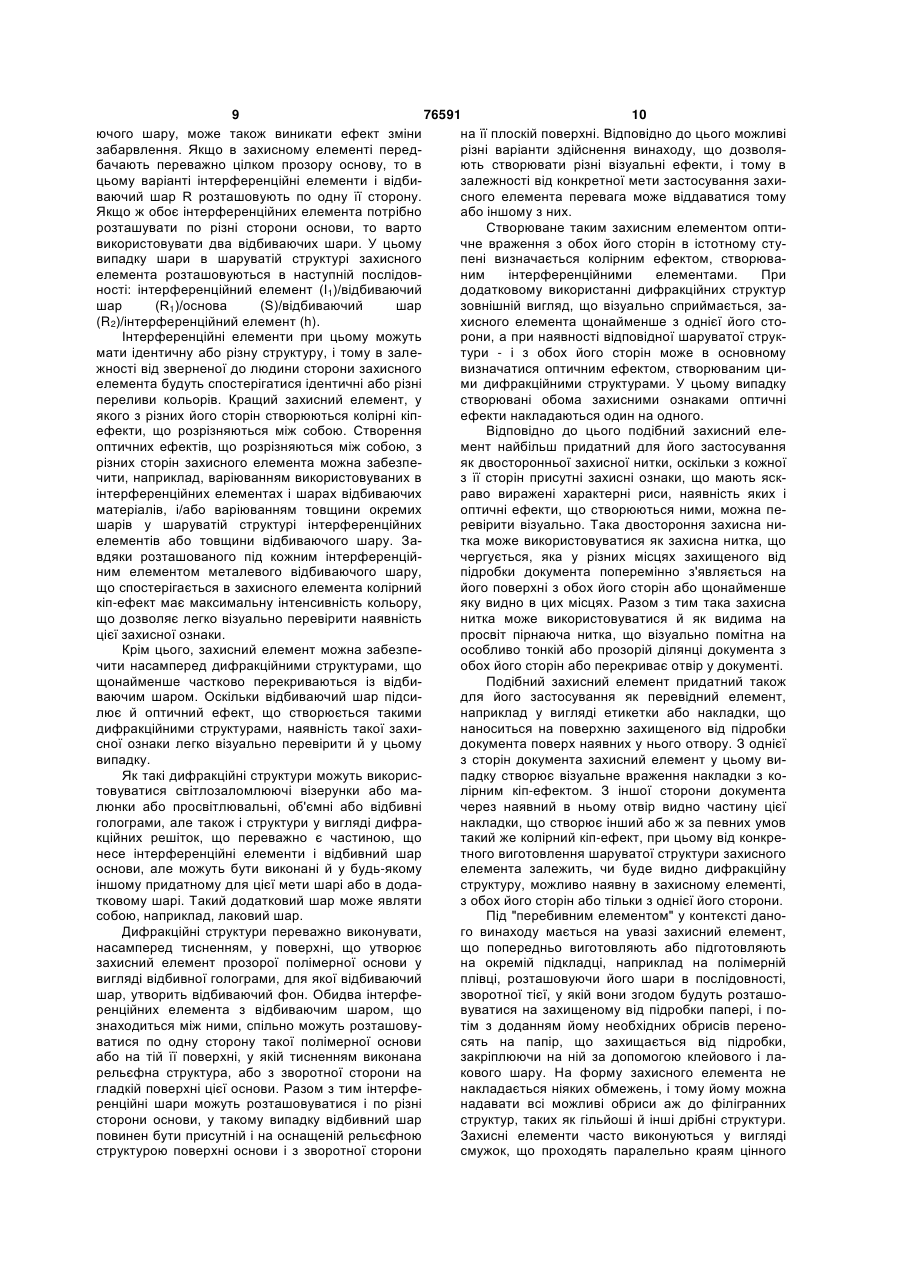

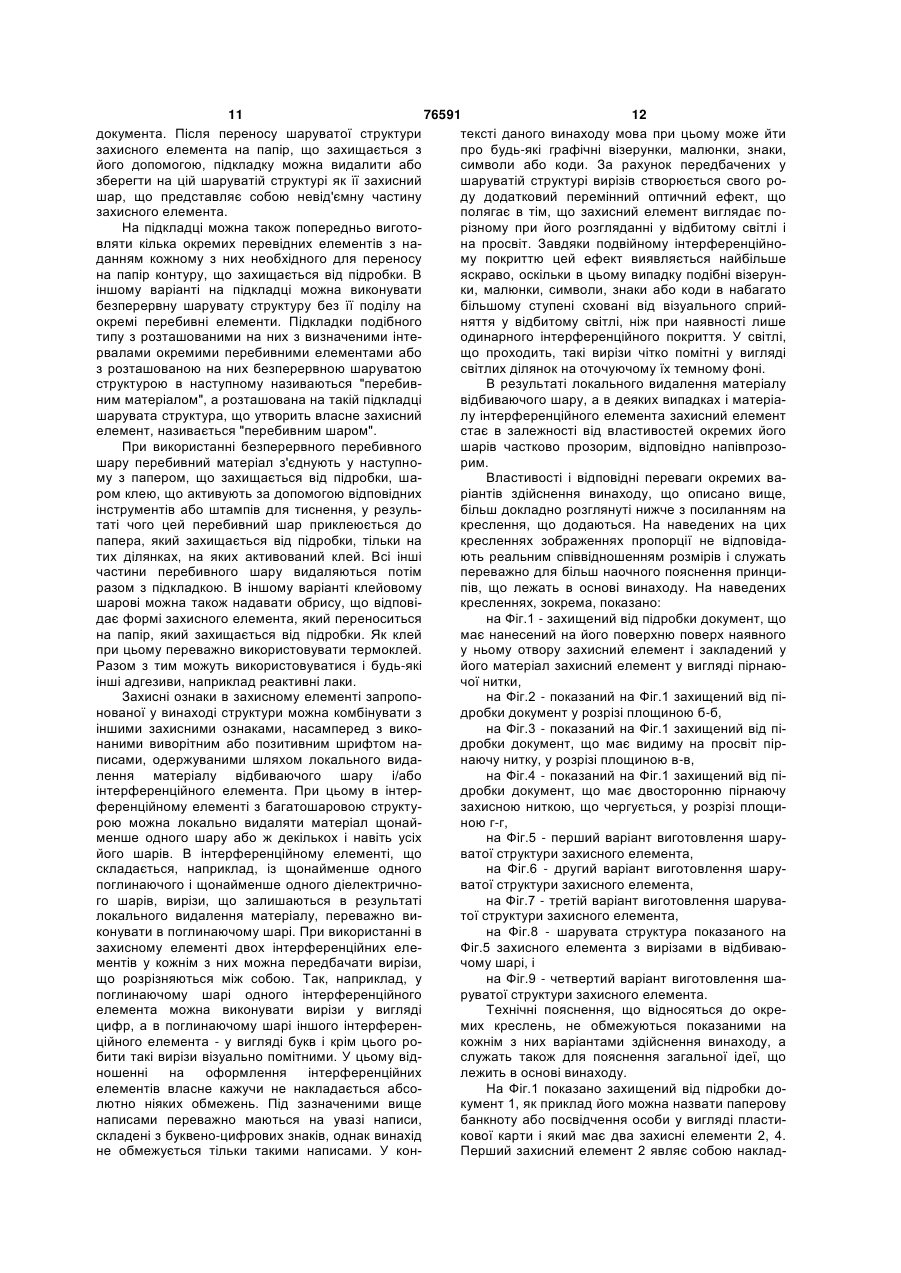

1. Захищений від підробки документ, насамперед цінний папір, такий як банкнота, або напівфабрикат для виготовлення захищеного від підробки документа, що має першу і другу розташовані одна напроти іншої по різні сторони документа поверхні і оснащений захисним елементом (2, 4), який відрізняється тим, що захисний елемент з'єднаний з документом, відповідно з напівфабрикатом, таким чином, що він візуально помітний зі сторони обох його поверхонь і з обох його сторін створює колірний кіп-ефект. 2. Захищений від підробки документ або напівфабрикат за п. 1, який відрізняється тим, що захисний елемент має основу (S), на якій розташовані відбиваючий шар (R) і по інтерференційному елементу, що створюють колірний кіп-ефект, (I1, I2) з кожної сторони відбиваючого шару (R). 3. Захищений від підробки документ або напівфабрикат за п. 1, який відрізняється тим, що захисний елемент має основу (S) і по розташованому з кожної сторони основи (S) відбиваючому шару (R1, R2) і інтерференційному елементу, що створюють колірний кіп-ефект, (I1, I2). 4. Захищений від підробки документ або напівфабрикат за одним із пп. 1-3, який відрізняється тим, що захисний елемент з однієї або з обох його сторін створює засновані на дифракції світла оптичні ефекти. 5. Захищений від підробки документ або напівфабрикат за одним із пп. 1-4, який відрізняється тим, що захисний елемент щонайменше на окре 2 (19) 1 3 76591 4 ється тим, що інтерференційні елементи (I1, I2) і має основу (S), на якій розташовані щонайменше розташований між ними відбиваючий шар (R) розодин відбиваючий шар (R) і по інтерференційному ташовані по одну сторону основи (S). елементу (I1, I2), що створює колірний кіп-ефект, з 15. Захищений від підробки документ або напівкожної сторони цього відбиваючого шару (R), або з фабрикат за одним із пп. 3-13, який відрізняється кожної сторони якої розташовано по відбиваючому тим, що інтерференційні елементи розташовані по шару (R1, R2) і по інтерференційному елементу (I1, різні сторони основи (S). I2), що створює колірний кіп-ефект. 24. Захисний елемент за п. 23, який відрізняється 16. Захищений від підробки документ або напівфабрикат за одним із пп. 5-15, який відрізняється тим, що виконаний у вигляді захисної нитки для тим, що дифракційні структури (8) розташовані в закладання в захищений від підробки документ. 25. Захисний елемент за п. 23, який відрізняється окремому шарі. 17. Захищений від підробки документ або напівтим, що виконаний у вигляді етикетки або накладфабрикат за одним із пп. 5-16, який відрізняється ки для нанесення на захищений від підробки докутим, що дифракційні структури виконані тисненням мент. 26. Захисний елемент за п. 23 або 25, який відрізу поверхні основи (S) або окремого шару у вигляді няється тим, що виконаний у вигляді перебивного рельєфного малюнка. 18. Захищений від підробки документ або напівелемента для нанесення на захищений від підробфабрикат за одним із пп. 5-17, який відрізняється ки документ перебивним методом. тим, що один з інтерференційних елементів (I1, I2) 27. Перебивний матеріал для нанесення захисного елемента на цінний документ, який відрізняється безпосередньо межує з дифракційними структурами. тим, що має наступну шарувату структуру: підкла19. Захищений від підробки документ або напівдку, відбиваючий шар (R) і по розташованому з фабрикат за одним із пп. 5-18, який відрізняється кожної сторони відбиваючого шару (R) інтерферетим, що відбиваючий шар (R), відповідно один із нційному елементу (I1, I2), що створює колірний кіпвідбиваючих шарів (R) безпосередньо межує з ефект, або має наступну шарувату структуру: дифракційними структурами (8). підкладку, основу(S) і по розташованому з кожної 20. Захищений від підробки документ або напівсторони основи (S) відбиваючому шару (R1, R2) та фабрикат за одним із пп. 1-19, який відрізняється інтерференційному елементу (I1, I2), що створює тим, що захисний елемент (2) нанесений на одну з колірний кіп-ефект. двох поверхонь документа, відповідно напівфаб28. Спосіб виготовлення перебивного елемента рикату, і перекриває наявний у ньому отвір (3) або для нанесення захисного елемента на цінний документ, який відрізняється тим, що підготовлюнаявну у ньому прозору ділянку. 21. Захищений від підробки документ або напівють підкладку і на підкладку напилюванням нанофабрикат за одним із пп. 1-19, який відрізняється сять відбиваючий шар, відповідно відбиваючі тим, що захисний елемент (4) щонайменше частшари, й інтерференційні елементи. ково закладений у документ, відповідно напівфаб29. Спосіб виготовлення цінного документа, оснащеного захисним елементом, який відрізняється рикат, з можливістю перекриття наявного в ньому отвору (3) або наявної у ньому прозорої ділянки. тим, що на окремі ділянки цінного документа пе22. Захищений від підробки документ або напівреносять шарувату структуру перебивного матеріфабрикат за одним із пп. 1-19, який відрізняється алу за п. 27. тим, що захисний елемент (4) закладений у доку30. Спосіб виготовлення цінного документа за п. 29, який відрізняється тим, що після перенемент, відповідно в напівфабрикат, таким чином, що з боку першої поверхні він візуально помітний сення шаруватої структури перебивного матеріалу на перших ділянках, а з боку другої поверхні є вівидаляють підкладку. зуально помітним на несуміщених з першими ді31. Застосування перебивного матеріалу за п. 27 лянками других ділянках. як матеріалу для виготовлення захисних елемен23. Захисний елемент для закладання в або нанетів. сення на захищений від підробки документ (1), 32. Застосування захищеного від підробки докуменасамперед для цінного паперу, такого, напринта або напівфабрикату за одним із пп. 1-22, як клад, як банкнота, який відрізняється тим, що предмету для захисту різного роду виробів. Даний винахід відноситься до захисного елемента, а також до цінного документу, що має такий захисний елемент, насамперед цінного паперу, такого, наприклад, як банкнота. Винахід так само відноситься і до напівфабрикату для виготовлення подібного захищеного від підробки документа. Даний винахід відноситься насамперед до захисного елемента у вигляді захисної нитки, що призначена для її закладання в захищений від підробки документ у вигляді так званої пірнаючої нитки, і до захисного елемента, виконаному у вигляді етикетки або перевідного елемента, призначених для їх нанесення на захищений від підробки документ. Під захищеними від підробки документами в контексті даного винаходу маються на увазі насамперед банкноти, але також чеки, чекові карти, кредитні карти, посвідчення особи, паспорти, вхідні квитки, проїзні квитки або інші аналогічні цінні документи. Як приклад напівфабрикатів для виготовлення з них зазначених вище захищених від підробки документів можна назвати незапечатаний захищений від підробки папір та інші незапечатані 5 76591 6 основи захищених від підробки документів. багатошаровій структурі світлових хвиль і/або свіЗвичайно зазначені вище документи для їх затлових хвиль, що багаторазово проходять крізь хисту від підробки обладнують закладеними в їх неї, у сполученні з властивостями селективно погматеріал захисними нитками або захисними етилинати випромінювання, що властиві матеріалам, кетками, що наносяться на їх поверхню, або захиякі мають шарувату структуру. Зміна об'єктом свосними перевідними елементами, такі захисні нитго кольору в залежності від кута зору називають ки, захисні етикетки і захисні перевідні елементи також колірним кіп-ефектом. На відміну від цього одночасно служать ознаками, що підтверджують зміна об'єктом свого кольору при почерговому йодійсність документів, які їх мають. Захисні нитки го розгляданні у відбитому світлі і на просвіт нижче широко відомі по їх застосуванню у вигляді пірнаназивається просто ефектом зміни кольору. ючих ниток у цінних документах, таких як банкноОптичні інтерференційні покриття з колірним ти, однак у принципі можуть використовуватися і кіп-ефектом стосовно до захисних елементів опидля захисту чекових карт і інших аналогічних пресані, наприклад, у ЕР 0395410 В1, ЕР 0341002 В1, дметів. Пірнаючі нитки закладені в основний матеWO 01/03945 А1 і US 3858977. У залежності від ріал захищеного від підробки документа і періодитипу і кількості таких шарів у шаруватій структурі чно виходять ("виринають") на його поверхню і можуть виникати 2, 3, 4 або більш залежних від тому візуально помітні на цих ділянках їхні "вирикута зору різних колірних ефектів. Відбиваючі і нання" на поверхню документа. У випадку основ, світлопроникні властивості подібних шарів з колірщо просвічуються, виникає свого роду перемінний ним кіп-ефектом залежать від багатьох факторів і оптичний ефект, що складається в тім, що пірнаюнасамперед від показників заломлення, коефіцієнча нитка виглядає по-різному при її розгляданні у тів поглинання і товщини окремих шарів, а також відбитому світлі і на просвіт, при цьому при розгвід їх кількості в шаруватій структурі. Ще один віляданні на просвіт захисна нитка виглядає як домий підхід полягає в інтеграції інтерференційних більш темна смужка на тлі навколишнього її матешарів суцільним шаром у захисний елемент або ж, ріалу. У відбитому ж світлі побачити можна тільки як це описано, наприклад, у WO 00/31571 А1, у їх вихідні на поверхню ділянки захисної нитки. дробленні на найдрібніші хлоп'я і промішуванні в Пірнаючі нитки підрозділяються на прості, або такому вигляді до друкованої фарби. односторонні, пірнаючі нитки, що виходять на поХоча захисні елементи з дихроїчним покритверхню захищеного від підробки документа тільки тям і їх застосування вже і відомі з рівня техніки, з однієї його сторони, і на двосторонні пірнаючі проте, як і раніше, зберігається необхідність у занитки, що виходять на поверхню захищеного від хисних елементах, що володіли б більш довершепідробки документа з обох його сторін, при цьому ними властивостями в порівнянні з відомими захидо особливого типу варто віднести двосторонню сними елементами. пірнаючу нитку, що названа далі видимою на проВиходячи з вищевикладеного, в основу даного світ пірнаючою ниткою, що безпосередньо можна винаходу була покладена задача розробити захипобачити з обох сторін цінного документа. Така сні елементи, насамперед захисну нитку, відповідвидима на просвіт пірнаюча нитка перекриває нано перебивний елемент, що володіли б підвищеявне в цінному документі отвір або наявну у нього ним в порівнянні з відомими з рівня техніки прозору ділянку. Іншим типом двосторонньої пірзахисними елементами ступенем захисту від піднаючої нитки є названа нижче пірнаюча нитка, що робки. чергується, це захисна нитка, що поперемінно виЗазначена задача вирішується відповідно до ходить на поверхню документа з його лицьового і винаходу за допомогою захисного елемента, а зворотного боку і тим самим її поперемінно видно також захищеного від підробки документа, відповіз його лицьового, відповідно зворотного боку. Подно напівфабрикату, відрізняючи ознаки яких заряд із захисними нитками існує також можливість значені в незалежних пунктах формули винаходу. використовувати як захисні елементи так названі Кращі варіанти здійснення винаходу представлені перевідні елементи, що звичайно розташовуються у відповідних залежних пунктах формули винаповерх наявних у документі наскрізних отворів, ходу. наприклад поверх круглого отвору. Відповідно з цим запропонований у винаході Захисні елементи мають складні, що допускабагатошаровий захисний елемент має інтерфереють можливість їхнього візуального і/або автоманційну шарувату структуру, що створює і з лицьотичного контролю, захисні ознаки, зімітувати або вої, і з зворотної сторони захисного елемента по підробити які можливо лише за умови високих виколірному кіп-ефекту, що виявляється при розглятрат. Подібні захисні елементи з метою додатково данні захисного елемента під різними кутами зору. підвищити ступінь їхнього захисту від підробки При цьому з лицьового і зворотного боку захисного часто мають декілька різних захисних ознак, що у елемента можуть виникати ідентичні або різні коїхньому сполученні можуть також створювати делірні кіп-ефекти. який новий загальний ефект. Підробка запропонованих у винаході захисних Одною захисною ознакою, що часто зустрічаелементів через наявність у них складної багатоється в захисних елементах, є багатошарове дихшарової структури, створювані якою колірні кіпроїчне покриття - колірне враження, що їм створюефекти й ефекти зміни забарвлення тим самим ється, змінюється в залежності від кута зору і/або винятково складно зімітувати або відтворити, мовід його розглядання в відбитому світлі, або у світжлива лише за умови високих витрат. лі, що проходить. В основі подібного явища леПри цьому інтерференційна шарувата струкжать ефекти інтерференції, обумовлені взаємним тура складається з щонайменше двох багатошанакладенням багаторазово віддзеркалюваних у рових інтерференційних елементів І1, І2 і щонай 7 76591 8 менше одного відбиваючого шару R. У кращому варіанті інтерференційна шарувата Інтерференційний елемент утворений розтаструктура кожного з інтерференційних елементів шованими один поверх іншого поглинаючими і має відмінне від інтерференційної шаруватої струдіелектричним шарами, при цьому інтерференційктури відповідно іншого інтерференційного елемений елемент може мати і декілька таких розташонта виконання, і тому інтерференційні елементи ваних один поверх іншого з чергуванням поглинастворюють відповідно різні колірні кіп-ефекти. ючих і діелектричних шарів. Замість поглинаючих і Замість поглинаючих шарів А1, А2 можуть видіелектричних шарів, що чергуються, в інтерферекористовуватися також діелектричні шари, при нційному елементіможуть бути також передбачені цьому для створення яскраво вираженого колірнотільки діелектричні шари, при цьому для створенго кіп-ефекту, показники заломлення суміжних діеня необхідного колірного кіп-ефекту безпосередлектричних шарів повинні значно розрізнятися між ньо шари, що граничать між собою, повинні мати собою, тобто в одного з них показник заломлення показники заломлення, що значно розрізняються η повинний бути менше 1,7, а в іншого - більше між собою. Однак в інтерференційному елементі 1,7. Оскільки, однак, при використанні подібної все-таки доцільно передбачати поглинаючі шари, структури для створення більш вираженого і поміоскільки завдяки їм колірні кіп-ефекти стають тного колірного кіп-ефекту в ній необхідно передбільш вираженими і помітними. бачати кілька діелектричних шарів, що в результаУ принципі інтерференційні елементи І1, І2 моті значно ускладнює і здорожує виробничий жуть мати багатошарову структуру, однак у крапроцес, в інтерференційному елементі все-таки щому варіанті кожний з них складається щонаймедоцільно передбачати поглинаючі шари. нше з двох шарів, а саме, із зовнішнього Поглинаючі шари А1, А2 і діелектричні шари D1, поглинаючого шару А1, відповідно А2 і розташоваD2 інтерференційних елементів І1, І2 а також відбиного між відповідним поглинаючим шаром і внутваючий шар R переважно треба наносити методом рішнім відбиваючим шаром R, діелектричного шавакуумного напилювання на основу S, яка може ру D1, відповідно D2. Як поглинаючі шари А1, А2 бути компонентом захисного елемента або ж слузвичайно використовують металеві шари, виконані жити лише як тимчасова підкладка, що видаляєтьз таких матеріалів, як хром, залізо, золото, алюміся з захисного елемента не пізніше ніж при його ній або титан, товщиною переважно від 4 до 20нм. нанесенні на або при його закладанні в предмет, Як матеріали для виготовлення поглинаючих шащо захищається за його допомогою. рів можуть використовуватися і різні сполуки, наДля виготовлення зазначених шарів можуть приклад сполуки нікелю з хромом і залізом, а тавикористовуватися самі різні методи напилювання. кож метали, які зустрічаються рідше, такі як До однієї їх групи можна віднести метод конденсаванадій, палладій або молібден. Інші придатні для ції з парової фази (КПФ) з напилюванням з човнивиготовлення поглинаючих шарів матеріали розгка, метод напилювання шляхом резистивного налянуті, наприклад, у WO 01/03945 А1, і до них відгрівання, метод напилювання шляхом індукційного носяться, зокрема, нікель, кобальт, вольфрам, нагрівання або ж метод електронно-променевого ніобій, алюміній, сполуки металів, такі як фториди, напилювання, метод іонного розпилення (з викооксиди, сульфіди, нітриди, карбіди, фосфіди, серистанням перемінного або постійного току) або леніди, силіциди металів і їх суміші, а також вугметод електродугового напилювання. Разом з тим лець, германій, кермет, оксид заліза й інші матенапиляти такі шари можна також методом хімічноріали. го осадження з парової фази (ХОПФ), наприклад Поглинаючі шари А1, А2 інтерференційних методом іонного розпилення в реактивній плазмі елементів можуть мати в їх інтерференційній шаабо будь-яким іншим методом плазмового осаруватій структурі однакову або різну товщину і/або дження. У принципі існує також можливість наноможуть бути виконані з ідентичних або з різних сити діелектричні шари друкуванням. матеріалів, що поглинають випромінювання. Відбиваючий шар R переважно являє собою Для виготовлення діелектричного шару D1, D2 металевий шар, виконаний, наприклад, з алюмівикористовуються переважно прозорі матеріали з нію, срібла, нікелю, платини або палладію, перенизьким показником заломлення, що складає
