Пляшка

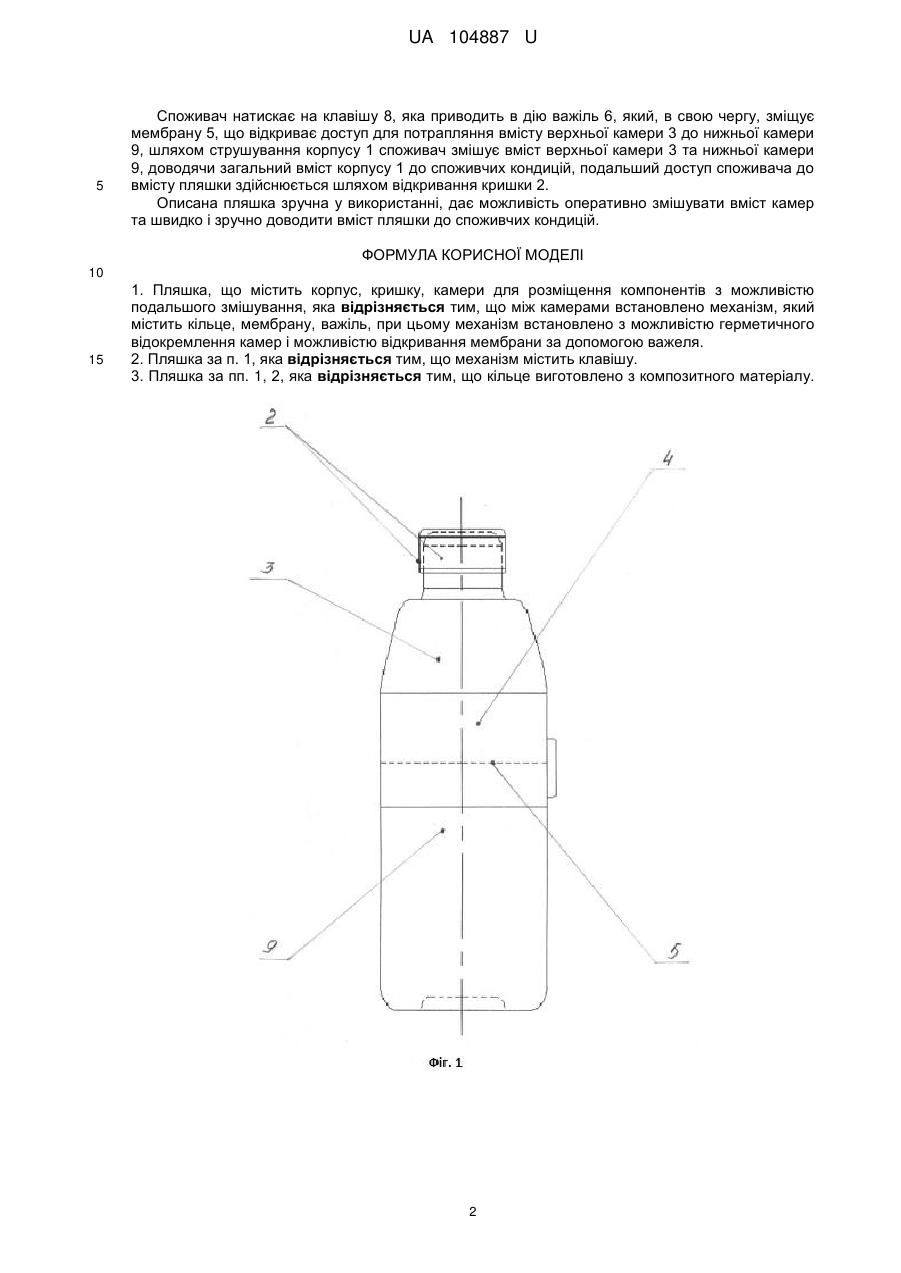

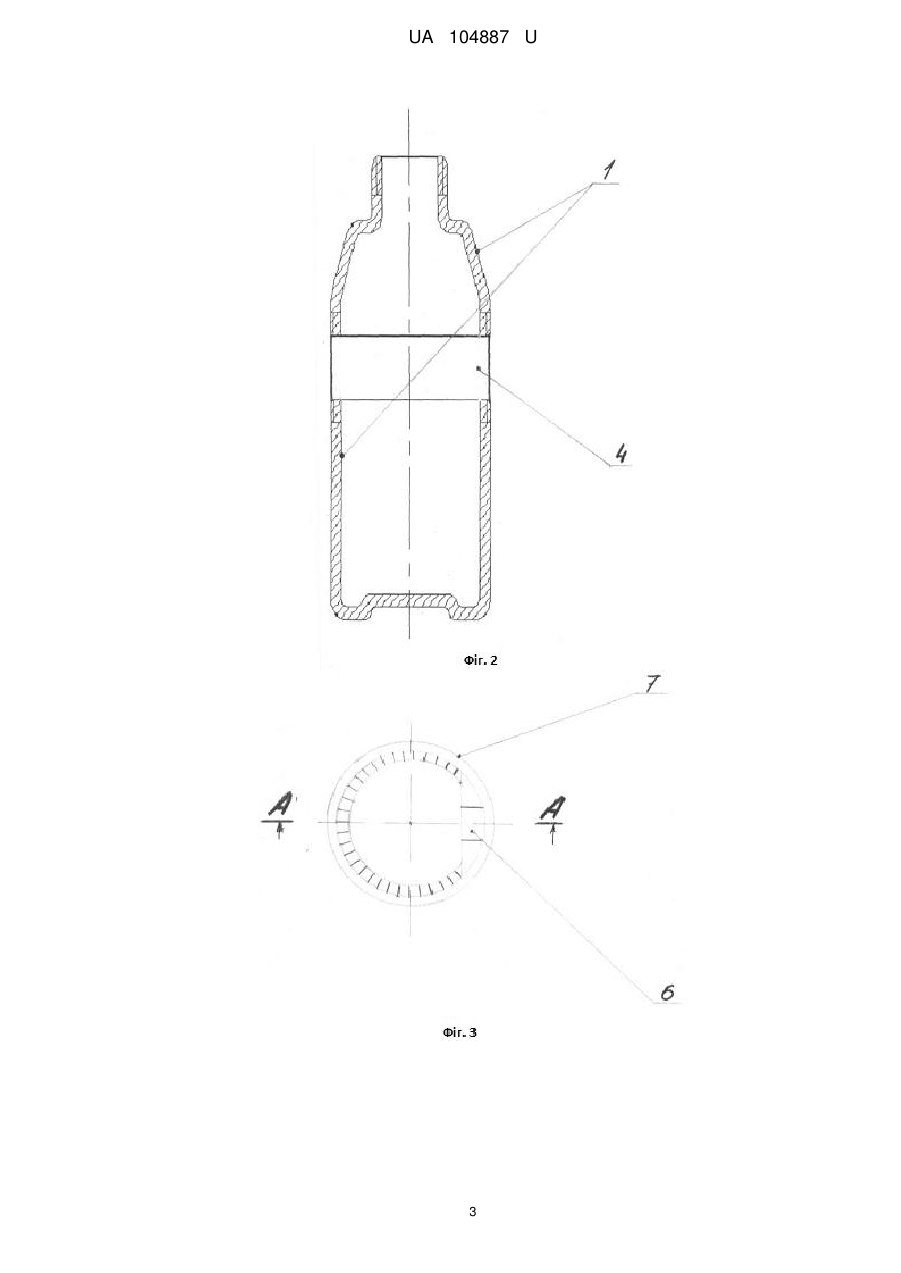

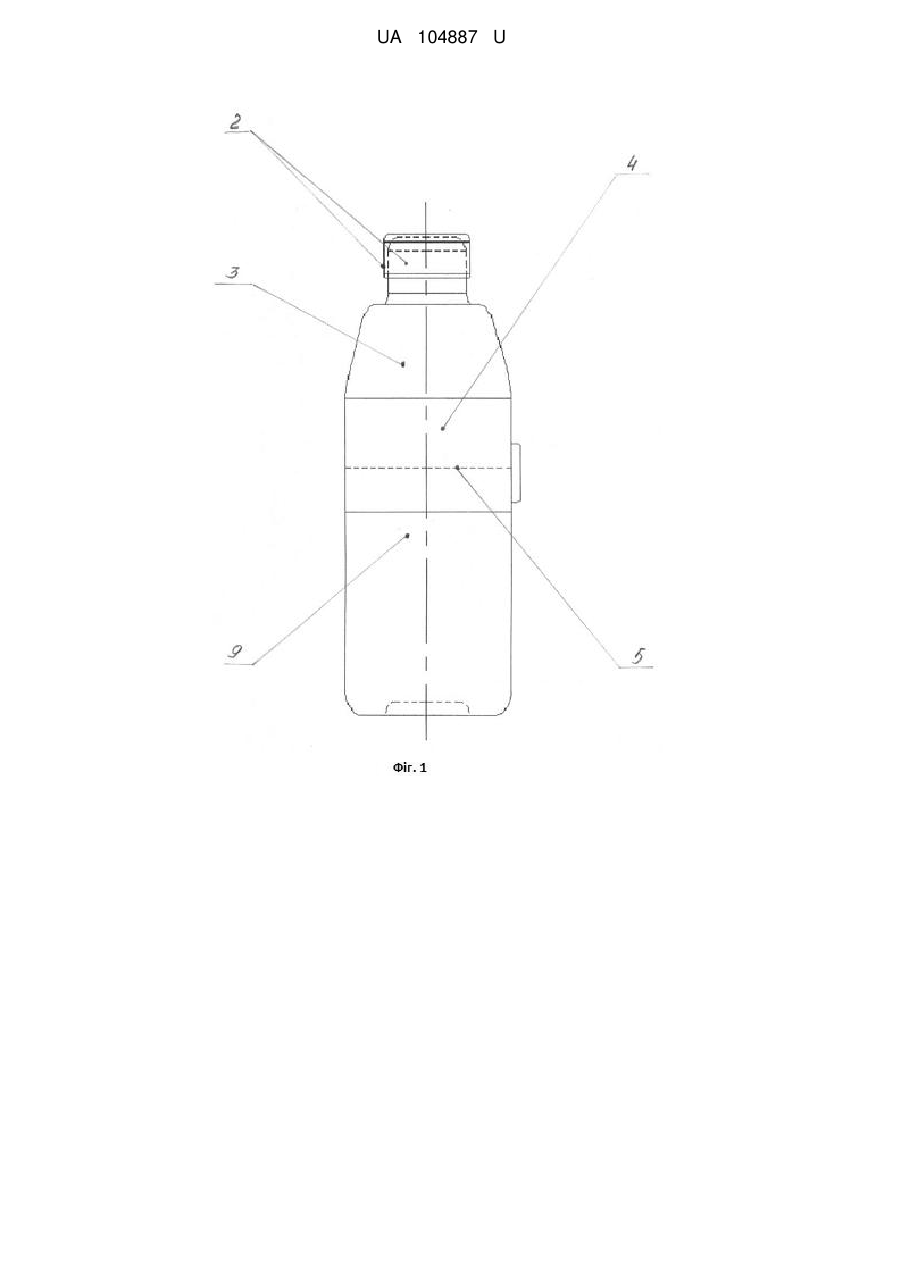

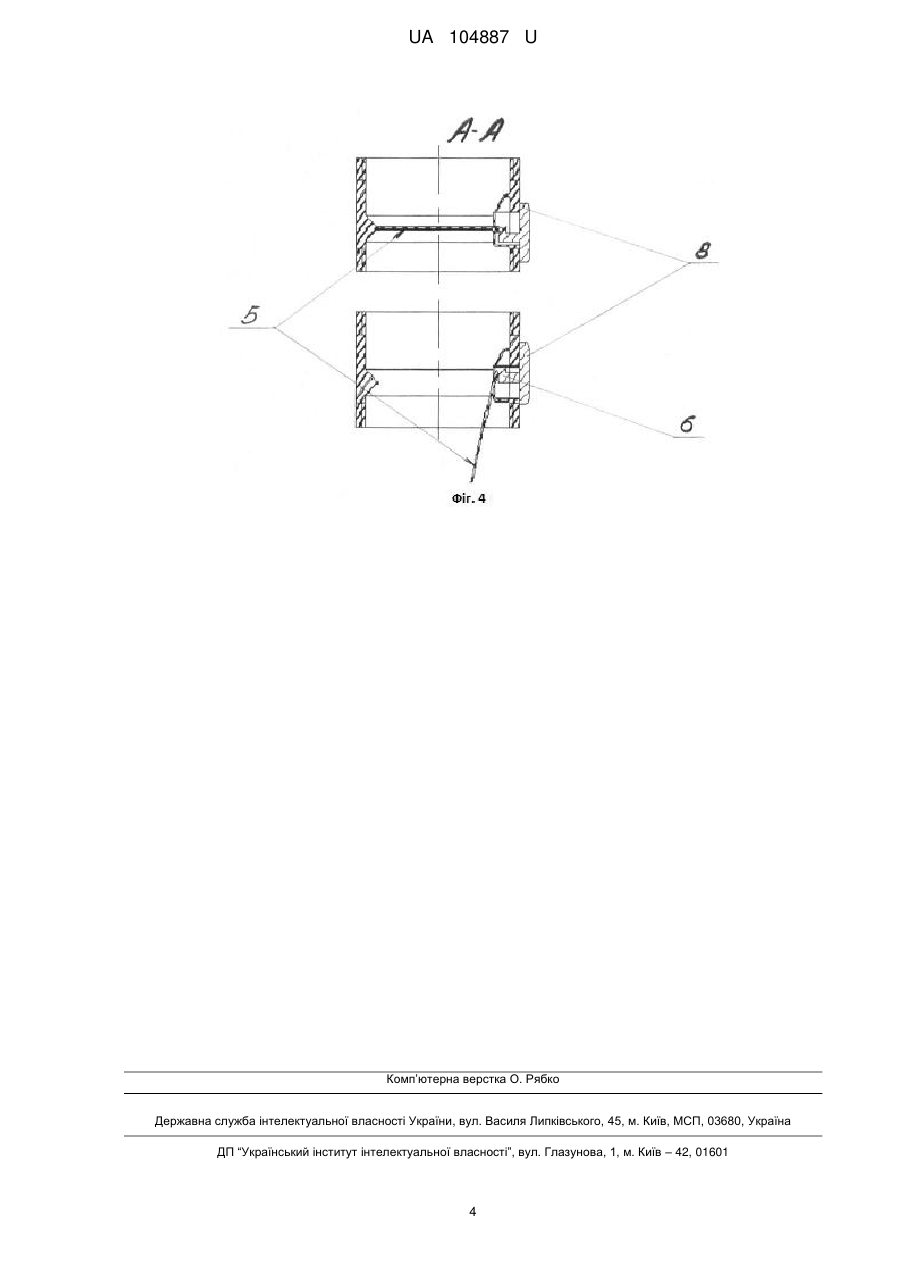

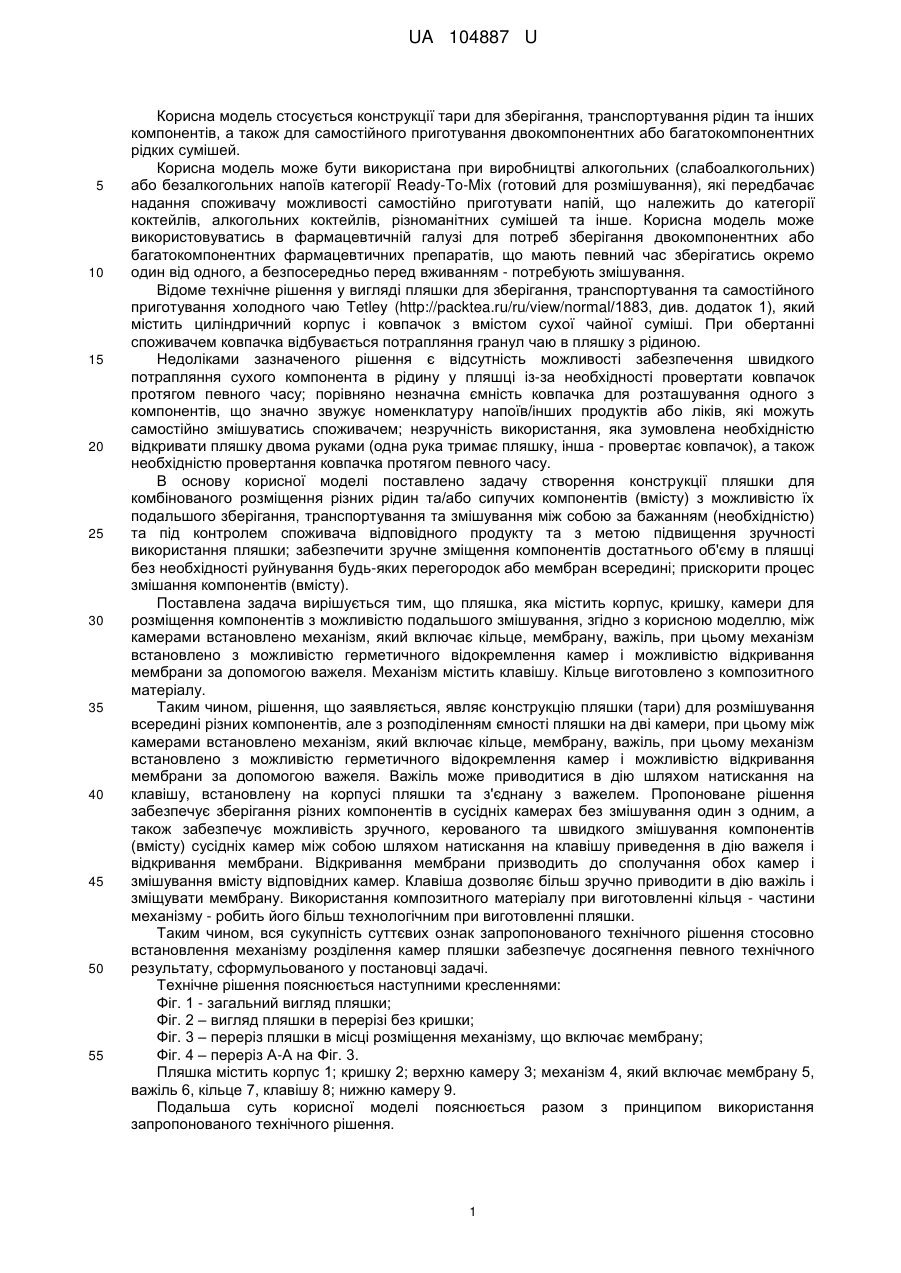

Реферат: Пляшка містить корпус, кришку, камери для розміщення компонентів з можливістю подальшого змішування. Між камерами встановлено механізм, який містить кільце, мембрану, важіль. При цьому механізм встановлено з можливістю герметичного відокремлення камер і можливістю відкривання мембрани за допомогою важеля. UA 104887 U (54) ПЛЯШКА UA 104887 U UA 104887 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується конструкції тари для зберігання, транспортування рідин та інших компонентів, а також для самостійного приготування двокомпонентних або багатокомпонентних рідких сумішей. Корисна модель може бути використана при виробництві алкогольних (слабоалкогольних) або безалкогольних напоїв категорії Ready-To-Mix (готовий для розмішування), які передбачає надання споживачу можливості самостійно приготувати напій, що належить до категорії коктейлів, алкогольних коктейлів, різноманітних сумішей та інше. Корисна модель може використовуватись в фармацевтичній галузі для потреб зберігання двокомпонентних або багатокомпонентних фармацевтичних препаратів, що мають певний час зберігатись окремо один від одного, а безпосередньо перед вживанням - потребують змішування. Відоме технічне рішення у вигляді пляшки для зберігання, транспортування та самостійного приготування холодного чаю Tetley (http://packtea.ru/ru/view/normal/1883, див. додаток 1), який містить циліндричний корпус і ковпачок з вмістом сухої чайної суміші. При обертанні споживачем ковпачка відбувається потрапляння гранул чаю в пляшку з рідиною. Недоліками зазначеного рішення є відсутність можливості забезпечення швидкого потрапляння сухого компонента в рідину у пляшці із-за необхідності провертати ковпачок протягом певного часу; порівняно незначна ємність ковпачка для розташування одного з компонентів, що значно звужує номенклатуру напоїв/інших продуктів або ліків, які можуть самостійно змішуватись споживачем; незручність використання, яка зумовлена необхідністю відкривати пляшку двома руками (одна рука тримає пляшку, інша - провертає ковпачок), а також необхідністю провертання ковпачка протягом певного часу. В основу корисної моделі поставлено задачу створення конструкції пляшки для комбінованого розміщення різних рідин та/або сипучих компонентів (вмісту) з можливістю їх подальшого зберігання, транспортування та змішування між собою за бажанням (необхідністю) та під контролем споживача відповідного продукту та з метою підвищення зручності використання пляшки; забезпечити зручне зміщення компонентів достатнього об'єму в пляшці без необхідності руйнування будь-яких перегородок або мембран всередині; прискорити процес змішання компонентів (вмісту). Поставлена задача вирішується тим, що пляшка, яка містить корпус, кришку, камери для розміщення компонентів з можливістю подальшого змішування, згідно з корисною моделлю, між камерами встановлено механізм, який включає кільце, мембрану, важіль, при цьому механізм встановлено з можливістю герметичного відокремлення камер і можливістю відкривання мембрани за допомогою важеля. Механізм містить клавішу. Кільце виготовлено з композитного матеріалу. Таким чином, рішення, що заявляється, являє конструкцію пляшки (тари) для розмішування всередині різних компонентів, але з розподіленням ємності пляшки на дві камери, при цьому між камерами встановлено механізм, який включає кільце, мембрану, важіль, при цьому механізм встановлено з можливістю герметичного відокремлення камер і можливістю відкривання мембрани за допомогою важеля. Важіль може приводитися в дію шляхом натискання на клавішу, встановлену на корпусі пляшки та з'єднану з важелем. Пропоноване рішення забезпечує зберігання різних компонентів в сусідніх камерах без змішування один з одним, а також забезпечує можливість зручного, керованого та швидкого змішування компонентів (вмісту) сусідніх камер між собою шляхом натискання на клавішу приведення в дію важеля і відкривання мембрани. Відкривання мембрани призводить до сполучання обох камер і змішування вмісту відповідних камер. Клавіша дозволяє більш зручно приводити в дію важіль і зміщувати мембрану. Використання композитного матеріалу при виготовленні кільця - частини механізму - робить його більш технологічним при виготовленні пляшки. Таким чином, вся сукупність суттєвих ознак запропонованого технічного рішення стосовно встановлення механізму розділення камер пляшки забезпечує досягнення певного технічного результату, сформульованого у постановці задачі. Технічне рішення пояснюється наступними кресленнями: Фіг. 1 - загальний вигляд пляшки; Фіг. 2 – вигляд пляшки в перерізі без кришки; Фіг. 3 – переріз пляшки в місці розміщення механізму, що включає мембрану; Фіг. 4 – переріз А-А на Фіг. 3. Пляшка містить корпус 1; кришку 2; верхню камеру 3; механізм 4, який включає мембрану 5, важіль 6, кільце 7, клавішу 8; нижню камеру 9. Подальша суть корисної моделі пояснюється разом з принципом використання запропонованого технічного рішення. 1 UA 104887 U 5 Споживач натискає на клавішу 8, яка приводить в дію важіль 6, який, в свою чергу, зміщує мембрану 5, що відкриває доступ для потрапляння вмісту верхньої камери 3 до нижньої камери 9, шляхом струшування корпусу 1 споживач змішує вміст верхньої камери 3 та нижньої камери 9, доводячи загальний вміст корпусу 1 до споживчих кондицій, подальший доступ споживача до вмісту пляшки здійснюється шляхом відкривання кришки 2. Описана пляшка зручна у використанні, дає можливість оперативно змішувати вміст камер та швидко і зручно доводити вміст пляшки до споживчих кондицій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Пляшка, що містить корпус, кришку, камери для розміщення компонентів з можливістю подальшого змішування, яка відрізняється тим, що між камерами встановлено механізм, який містить кільце, мембрану, важіль, при цьому механізм встановлено з можливістю герметичного відокремлення камер і можливістю відкривання мембрани за допомогою важеля. 2. Пляшка за п. 1, яка відрізняється тим, що механізм містить клавішу. 3. Пляшка за пп. 1, 2, яка відрізняється тим, що кільце виготовлено з композитного матеріалу. 2 UA 104887 U 3 UA 104887 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
