Пристрій для фальцювання розгорток картонного паковання

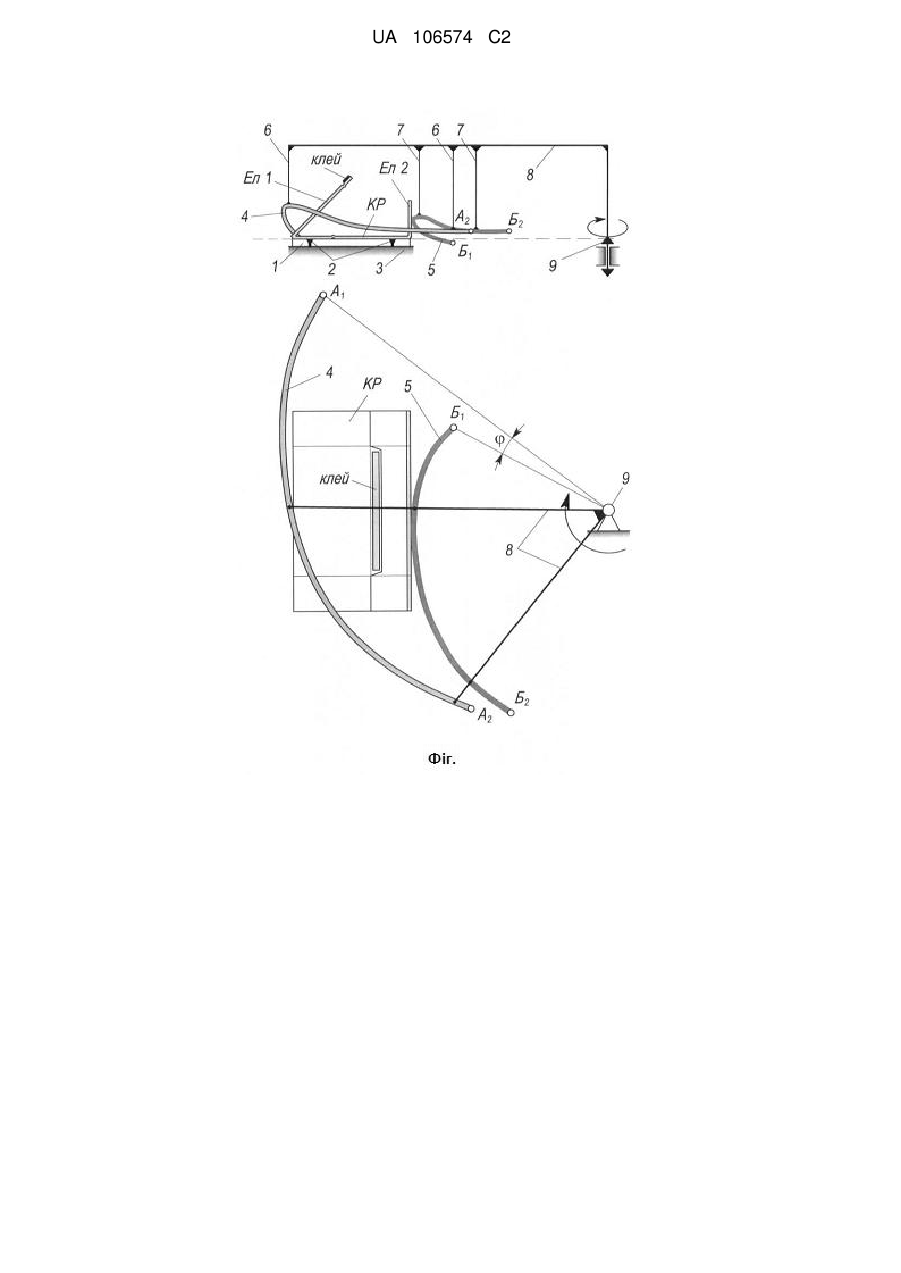

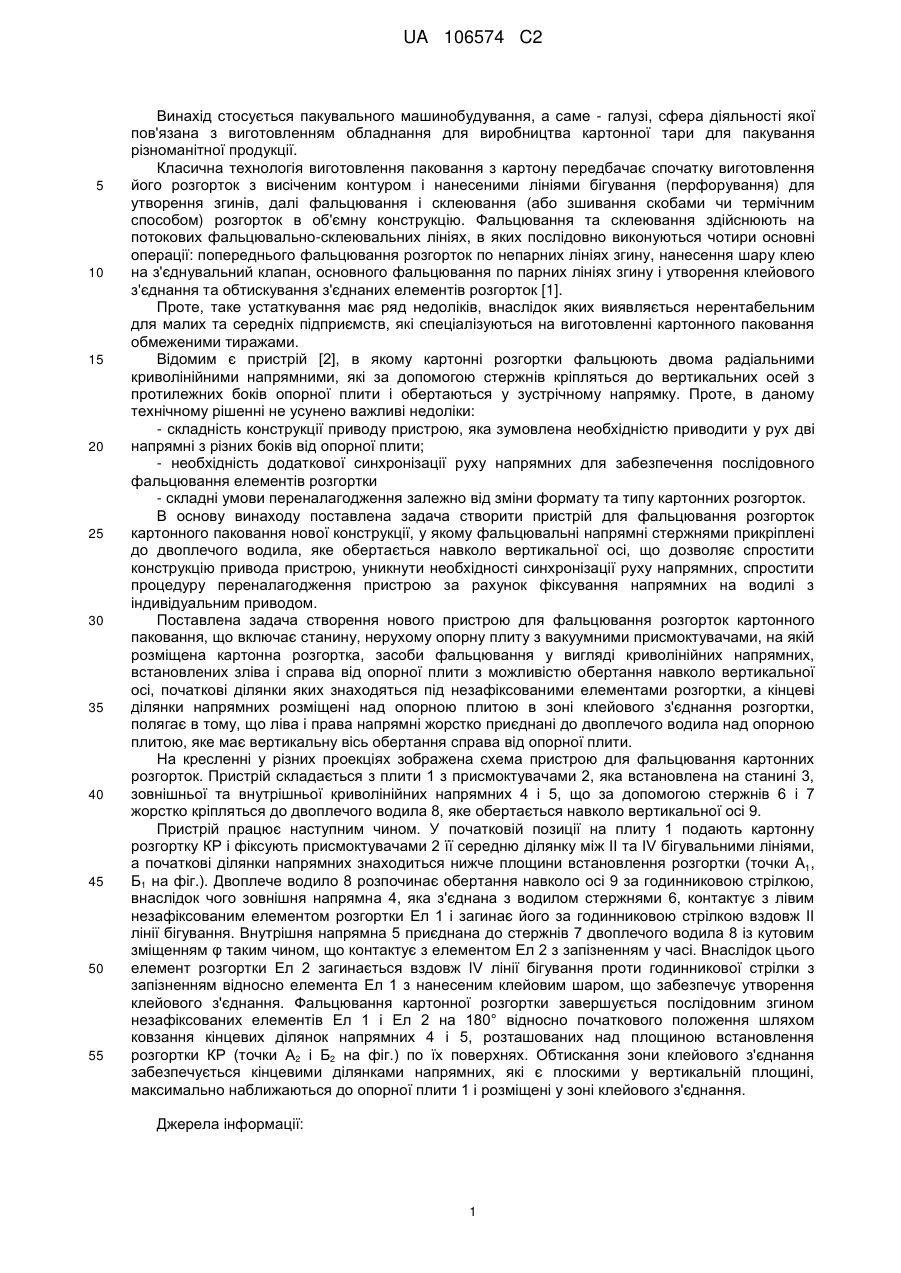

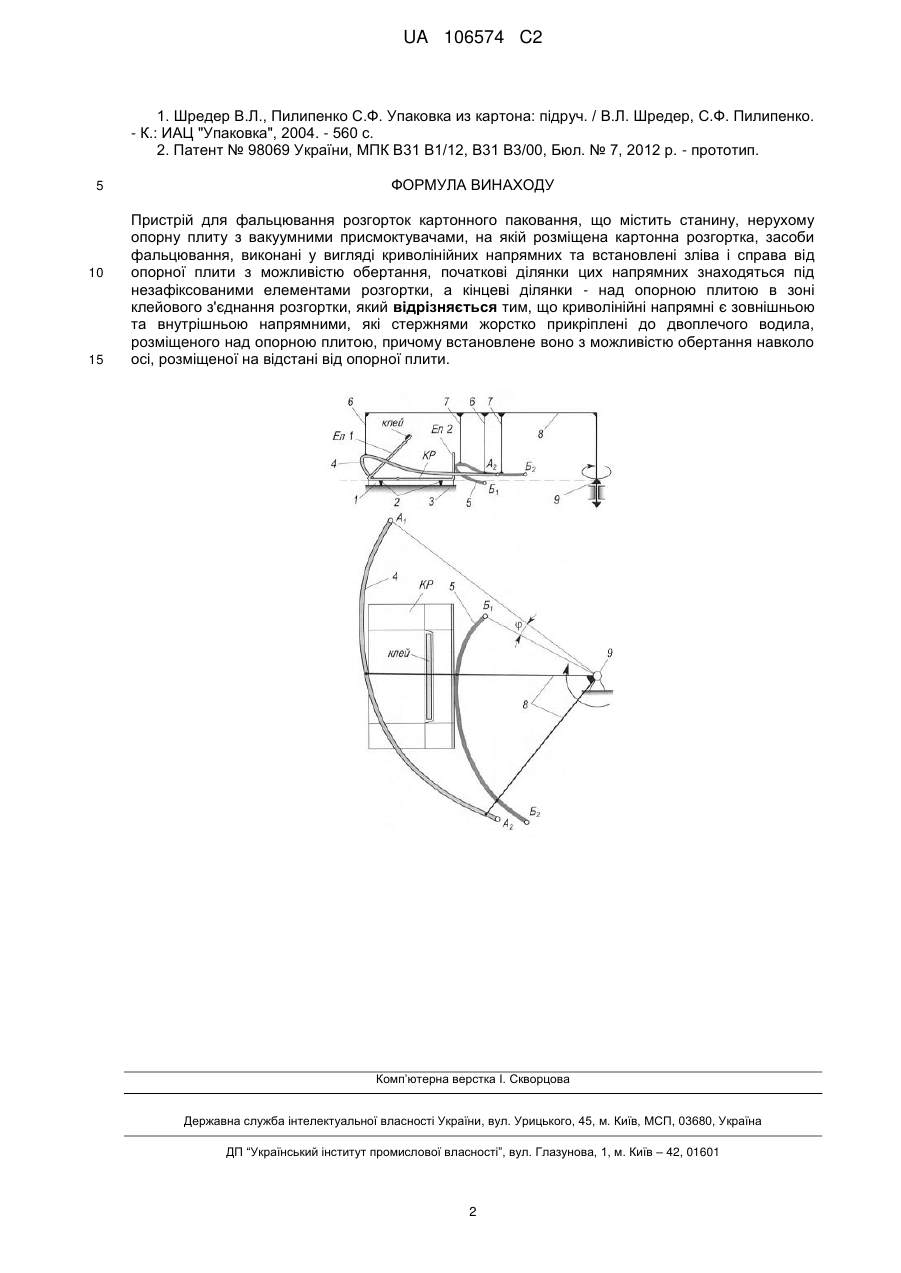

Реферат: Пристрій для фальцювання розгорток картонного паковання призначений для впровадження на підприємства для виготовлення споживчої тари. Він складається зі станини, опорної плити з вакуумними присмоктувачами для фіксування картонної розгортки, двох криволінійних фальцювальних напрямних, що жорстко приєднані стержнями до двоплечого водила, яке обертається навколо вертикальної осі. UA 106574 C2 (12) UA 106574 C2 UA 106574 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується пакувального машинобудування, а саме - галузі, сфера діяльності якої пов'язана з виготовленням обладнання для виробництва картонної тари для пакування різноманітної продукції. Класична технологія виготовлення паковання з картону передбачає спочатку виготовлення його розгорток з висіченим контуром і нанесеними лініями бігування (перфорування) для утворення згинів, далі фальцювання і склеювання (або зшивання скобами чи термічним способом) розгорток в об'ємну конструкцію. Фальцювання та склеювання здійснюють на потокових фальцювально-склеювальних лініях, в яких послідовно виконуються чотири основні операції: попереднього фальцювання розгорток по непарних лініях згину, нанесення шару клею на з'єднувальний клапан, основного фальцювання по парних лініях згину і утворення клейового з'єднання та обтискування з'єднаних елементів розгорток [1]. Проте, таке устаткування має ряд недоліків, внаслідок яких виявляється нерентабельним для малих та середніх підприємств, які спеціалізуються на виготовленні картонного паковання обмеженими тиражами. Відомим є пристрій [2], в якому картонні розгортки фальцюють двома радіальними криволінійними напрямними, які за допомогою стержнів кріпляться до вертикальних осей з протилежних боків опорної плити і обертаються у зустрічному напрямку. Проте, в даному технічному рішенні не усунено важливі недоліки: - складність конструкції приводу пристрою, яка зумовлена необхідністю приводити у рух дві напрямні з різних боків від опорної плити; - необхідність додаткової синхронізації руху напрямних для забезпечення послідовного фальцювання елементів розгортки - складні умови переналагодження залежно від зміни формату та типу картонних розгорток. В основу винаходу поставлена задача створити пристрій для фальцювання розгорток картонного паковання нової конструкції, у якому фальцювальні напрямні стержнями прикріплені до двоплечого водила, яке обертається навколо вертикальної осі, що дозволяє спростити конструкцію привода пристрою, уникнути необхідності синхронізації руху напрямних, спростити процедуру переналагодження пристрою за рахунок фіксування напрямних на водилі з індивідуальним приводом. Поставлена задача створення нового пристрою для фальцювання розгорток картонного паковання, що включає станину, нерухому опорну плиту з вакуумними присмоктувачами, на якій розміщена картонна розгортка, засоби фальцювання у вигляді криволінійних напрямних, встановлених зліва і справа від опорної плити з можливістю обертання навколо вертикальної осі, початкові ділянки яких знаходяться під незафіксованими елементами розгортки, а кінцеві ділянки напрямних розміщені над опорною плитою в зоні клейового з'єднання розгортки, полягає в тому, що ліва і права напрямні жорстко приєднані до двоплечого водила над опорною плитою, яке має вертикальну вісь обертання справа від опорної плити. На кресленні у різних проекціях зображена схема пристрою для фальцювання картонних розгорток. Пристрій складається з плити 1 з присмоктувачами 2, яка встановлена на станині 3, зовнішньої та внутрішньої криволінійних напрямних 4 і 5, що за допомогою стержнів 6 і 7 жорстко кріпляться до двоплечого водила 8, яке обертається навколо вертикальної осі 9. Пристрій працює наступним чином. У початковій позиції на плиту 1 подають картонну розгортку КР і фіксують присмоктувачами 2 її середню ділянку між II та IV бігувальними лініями, а початкові ділянки напрямних знаходиться нижче площини встановлення розгортки (точки А1, Б1 на фіг.). Двоплече водило 8 розпочинає обертання навколо осі 9 за годинниковою стрілкою, внаслідок чого зовнішня напрямна 4, яка з'єднана з водилом стержнями 6, контактує з лівим незафіксованим елементом розгортки Ел 1 і загинає його за годинниковою стрілкою вздовж II лінії бігування. Внутрішня напрямна 5 приєднана до стержнів 7 двоплечого водила 8 із кутовим зміщенням φ таким чином, що контактує з елементом Ел 2 з запізненням у часі. Внаслідок цього елемент розгортки Ел 2 загинається вздовж IV лінії бігування проти годинникової стрілки з запізненням відносно елемента Ел 1 з нанесеним клейовим шаром, що забезпечує утворення клейового з'єднання. Фальцювання картонної розгортки завершується послідовним згином незафіксованих елементів Ел 1 і Ел 2 на 180° відносно початкового положення шляхом ковзання кінцевих ділянок напрямних 4 і 5, розташованих над площиною встановлення розгортки КР (точки А2 і Б2 на фіг.) по їх поверхнях. Обтискання зони клейового з'єднання забезпечується кінцевими ділянками напрямних, які є плоскими у вертикальній площині, максимально наближаються до опорної плити 1 і розміщені у зоні клейового з'єднання. Джерела інформації: 1 UA 106574 C2 1. Шредер В.Л., Пилипенко С.Ф. Упаковка из картона: підруч. / В.Л. Шредер, С.Ф. Пилипенко. - К.: ИАЦ "Упаковка", 2004. - 560 с. 2. Патент № 98069 України, МПК В31 В1/12, В31 В3/00, Бюл. № 7, 2012 р. - прототип. 5 10 15 ФОРМУЛА ВИНАХОДУ Пристрій для фальцювання розгорток картонного паковання, що містить станину, нерухому опорну плиту з вакуумними присмоктувачами, на якій розміщена картонна розгортка, засоби фальцювання, виконані у вигляді криволінійних напрямних та встановлені зліва і справа від опорної плити з можливістю обертання, початкові ділянки цих напрямних знаходяться під незафіксованими елементами розгортки, а кінцеві ділянки - над опорною плитою в зоні клейового з'єднання розгортки, який відрізняється тим, що криволінійні напрямні є зовнішньою та внутрішньою напрямними, які стержнями жорстко прикріплені до двоплечого водила, розміщеного над опорною плитою, причому встановлене воно з можливістю обертання навколо осі, розміщеної на відстані від опорної плити. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
