Демонстраційна установка

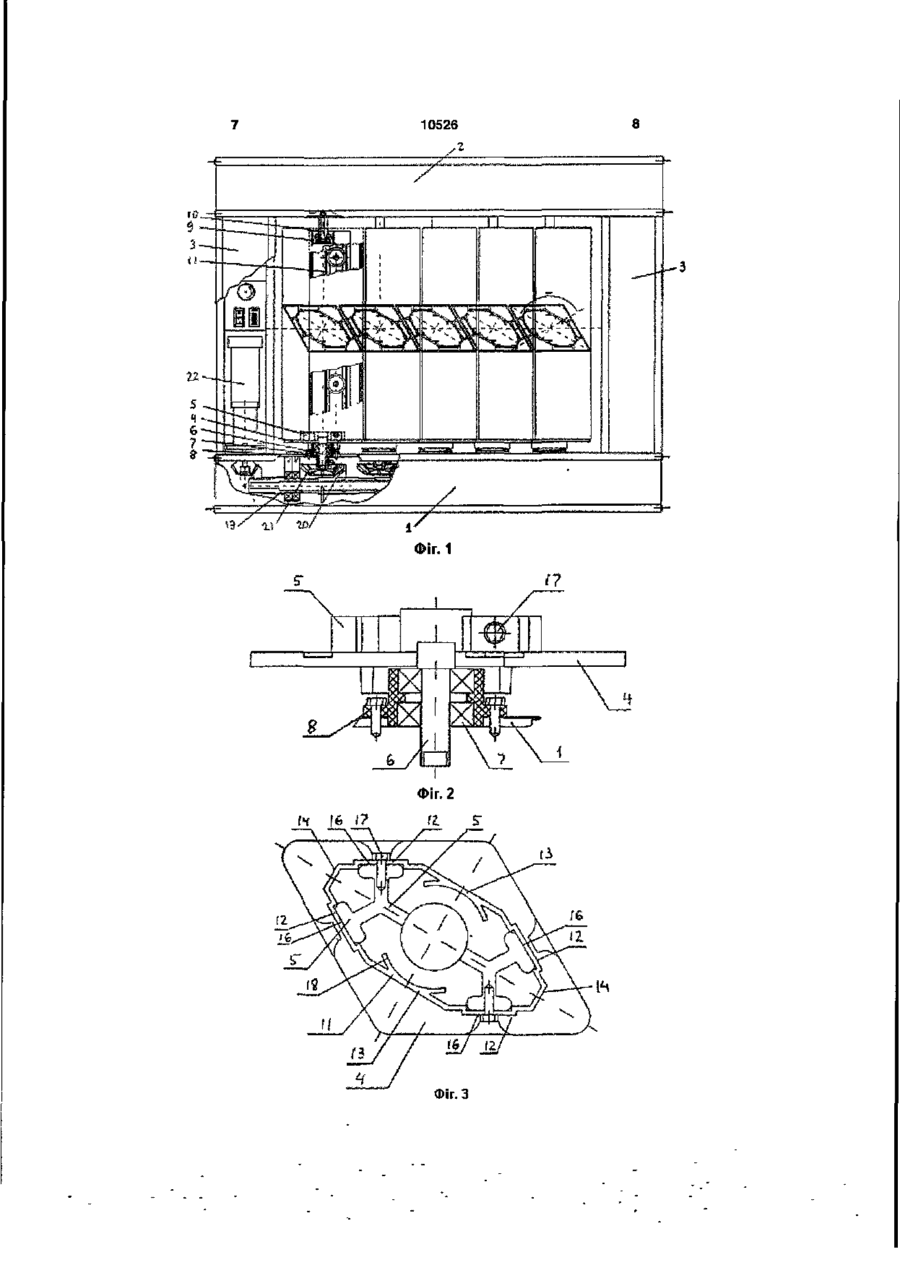

1. Демонстраційна установка, що містить корпус у вигляді прямокутного короба, закріплені на нижній частині 1 корпусу нижні опори, закріплені на верхній частині 2 корпусу верхні опори, встановлені між опорами багатогранні труби 11, закріплені на гранях труб змінні ламелі 15, привід 22 і встановлений в нижній частині корпусу механізм повороту опор, яка відрізняється тим, що труби містять чотири основні грані 12, що служать для кріплення змінних ламелей, а закріплені на них змінні ламелі 15 утворюють чотиригранну призму, яка має в поперечному перерізі форму ромба з гострими кутами, рівними 60°, вісь обертання опор проходить через точку, в якій перетинаються лінії, що з'єднують вершини кутів ромба, при цьому ме Корисна модель відноситься до рекламної справи, а більш конкретно - до демонстраційних установок, в яких інформаційний матеріал прикріплений до елементів конструкції, що повертаються. Широкого розповсюдження набули демонстраційні установки, що включають корпус у вигляді прямокутного короба, закріплені на нижній частині корпусу нижні опори, закріплені на верхній частині корпусу верхні опори, встановлені між опорами багатогранні труби, закріплені на гранях труб ЗМІННІ ламелі, привід і встановлений в нижній частині корпусу механізм повороту опор. Одна з таких демонстраційних установок описана в деклараційному патенті України №48908А. В ній багатогранні труби мають три грані для кріплення ламелей, а закріплені на них ЗМІННІ ламелі утворюють тригранну призму, яка має в поперечному перерізі форму рівностороннього трикутника. Механізм повороту опор забезпечує періодичний поворот призм на 120° і фіксування у положенні, при якому одна із граней кожної призми розташована в ханізм повороту опор виконаний з можливістю повороту опор на 120° поперемінно в протилежних напрямках. 2. Демонстраційна установка за п. 1, яка відрізняється тим, що багатогранні труби 11 містять вісім граней і в них між гранями для кріплення змінних ламелей розташовані проміжні грані, дві широкі 13 і дві вузькі 14. 3. Демонстраційна установка за п. 1, яка відрізняється тим, що на внутрішній стороні широких проміжних граней 13 по всій їх довжині виконані дугоподібні виступи 18 з радіусом, близьким до радіуса опорного елементу 9 верхньої" опори. 4. Демонстраційна установка за п. 1, яка відрізняється тим, що опорний елемент 4 нижньої опори містить центруючий виступ 5 у вигляді тіла з чотирма опорними поверхнями 16, що розташовані в одних площинах з центральною частиною внутрішніх поверхонь основних граней 12 багатогранної труби 11. одній площині з однією із граней кожного іншої призми, утворюючи таким чином суцільне інформаційно-рекламне поле, на якому розташоване рекламне зображення. Тобто, грань кожного інформаційного елемента несе фрагмент цього зображення. А оскільки кожний елемент має три грані, рекламних зображень може бути три. Демонстраційні установки з тригранними призмами мають значну ширину, тому вони установлюються в містах там, де для них є достатньо простору. В місцях, де обмаль простору, наприклад, коли між будинками і проїжджою частиною вулиці є тільки тротуар, використовують двосторонні рекламні щити, видовжені вгору. Вони можуть встановлюватися як на опорах, так і кріпитися вертикальним краєм до будинків. їх недоліком є те, що на них можна розмістити тільки два рекламних зображення, по одному на кожній стороні щита. Тим часом, плата за використання такого щита визначається його площею. Використовують рекламні щити рекламні агентства, клієнти яких платять їм пропорційно площі розміщуваних рекламних зо (О CM ю о 10526 бражень. Тому рекламні агентства зацікавлені в випадку в установці може використовуватися тому, щоб площа рекламних зображень, розміщуконструкція верхньої опори, яка використовується ваних на одному щиті була максимальною. в демонстраційній установці з тригранними призмами [див. патент України №2807 на корисну моМожна замінити двосторонні рекламні щити дель]. демонстраційними установками з тригранними призмами. Тоді площа розміщуваних рекламних В демонстраційній установці може використозображень збільшиться вдвічі: три рекламних зовуватися конструкція нижньої опори, яка також браження розміщується на ламелях демонстравикористовується в демонстраційній установці з ційної установки і одне зі зворотної сторони устатригранними призмами [див. патент України новки. В цьому разі застосовуються дві технології №2808 на корисну модель], але з модернізованим розміщення рекламних зображень. Три наклеюцентруючим виступом, Надійне центрування труби ється на ламелі на стенді в приміщенні і потім лазабезпечується, коли центруючий виступ виконамелі встановлюють на установці. Одне рекламне ний у вигляді тіла з чотирма опорними поверхнязображення доводиться наклеювати на місці на ми, що розташовані в одних площинах з центразворотну сторону установки. льною частиною внутрішніх поверхонь граней для кріплення ламелей багатогранної труби. Пішоходи, ЯКИЙ рухаються по тротуару в різних напрямках, бачать різну кількість рекламних зоДалі корисна модель описана з посиланнями бражень: ті, хто рухається з боку, де зображення на креслення, на яких: розміщене на ламелях, бачать три рекламних зоФіг.1 - Вигляд спереду демонстраційної устабраження, ті, хто рухається в протилежному нановки, на якому також показаний вигляд поперечпрямку, бачать одне рекламне зображення. ного перерізу багатогранних труб з установленими на них ламелями, В основу корисної моделі поставлена задача розробити демонстраційну установку, яка має маФгг.2 - Вигляд спереду на нижню опору. ксимальну площу для рекламних зображень і на Фіг.З - Вигляд зверху на нижню опору з встаякій всі вони розміщуються за однією технологією, новленою багатогранною трубою. а їх КІЛЬКІСТЬ однакова з обох сторін демонстраційФіг.4 - Той же вигляд, що і на Фіг.З, з закріпленої установки. ними на багатогранній трубі ламелями. Фіг.5 - Вигляд зверху на три положення багаДемонстраційна установца, що включає кортогранних труб з закріпленими на них ламелями. пус у вигляді прямокутного короба, закріплені на нижній частині корпусу НИЖНІ опори, закріплені на Демонстраційна установка містить корпус у верхній частині корпусу верхні опори, встановлені вигляді прямокутного короба, що складається з між опорами багатогранні труби, закріплені на гранижньої частини 1, верхньої частини 2 і двох бічнях труб ЗМІННІ ламелі, привід і встановлений в них частин 3. Нижні опори містять опорний еленижній частині корпусу механізм повороту опор, мент 4, центруючий виступ 5 і вісь 6. Вісь встановзгідно з корисною моделлю, труби мають чотири лена з можливістю обертатися в підшипниках 7, основні грані, що служать для кріплення змінних розміщених в гільзо подібній деталі 8, яка закріпламелей, закріплені на них ламелі утворюють чолена на нижній частині 1 корпусу. Верхня опора тиригранну призму, яка має в поперечному перерімістить опорний елемент 9, який встановлений з зі форму ромба з гострими кутами рівними 60°, можливістю обертатися на осі 10, закріпленій на вісь обертання опор проходить через точку, в якій верхній частині 2 демонстраційної установки перетинаються лінії, що з'єднують вершини кутів (більш детально конструкція верхньої опори опиромба, а механізм повороту опор виконаний з мосана в . патенті України № 2807 на корисну можливістю повороту опор на 120° поперемінно в дель). протилежних напрямках. Між опорними елементами 4 нижніх опор і Як і в демонстраційній установці з тригранниопорними елементами 9 верхніх опор встановлені ми призмами, в демонстраційній установці згідно з багатогранні труби 11. Труби виконані восьмикорисною моделлю можна розміщувати максимагранними. Вони мають чотири основні грані 12 і льну кількість, тобто чотири рекламних зображенчотири проміжні грані: дві широкі 13 і дві вузькі 14. ня. Всі ВОНИ розміщуються за однією технологією; Основні грані мають виступи і служать для кріпнаклеюються на ламелі в стаціонарних умовах, а лення ламелей 15, які мають напрямні, що взаєпотім ламелі встановлюються на демонстраційній модіють з виступами основних граней Внизу труби установці. Два рекламних зображення періодично внутрішніми поверхнями виступів основних граней з'являються з однієї сторони установки і два з інконтактують з чотирма опорними поверхнями 16 шої сторони. центруючого виступу 5 нижньої опори. Центруючий виступ в поперечному перерізі має Х-подібну Краще, коли багатогранні труби мають вісім форму з циліндричним центральним елементом, граней і в них між гранями для кріплення ламелей який нероз'ємно з'єднаний з верхнім кінцем осі 6. розташовані проміжні грані, дві широкі і дві вузькі. Після встановлення багатогранна труба може бути В принципі, труби можуть бути і чотиригранними, пригвинчена до центруючого виступу гвинтами 17. але це призвело б до збільшення їх ваги, тому кути чотиригранної труби зрізані і грані, що прохоНа внутрішній стороні широких проміжних градять в площині зрізу, утворюють чотири проміжні ней по всій їх довжині виконані дугоподібні виступи грані. 18. їх радіус близький до радіусу опорного елементу 9 верхньої опори. Завдяки цьому відбувається Бажано, щоб на внутрішній стороні широких центрування верхньої частини багатогранної трупроміжних граней по всій їх довжині були виконані би. дугоподібні виступи з радіусом, близьким до радіусу опорного елементу верхньої опори. В цьому Засоби і спосіб кріплення змінних ламелей на 8 10526 багатогранних трубах детально описано в патенті України №1758 на корисну модель. Кути багатогранної труби 11 підбираються такими, щоб закріплені на багатогранних трубах змінні ламелі 15 утворювали чотиригранну призму, яка має в поперечному перерізі форму ромба з гострими кутами рівними 60°. Оскільки закріплені ламелі розташовуються паралельно до основних граней, то в багатогранній трубі 11 дві пари основних граней розташовані під кутом 60°. Вісь обертання нижньої і верхньої опор проходять через точку, в якій перетинаються лінії', що з'єднують вершини кутів ромба, утвореного ламелями 15. Поворот багатогранних труб 11 з ламелями 15 відбувається за допомогою механізму повороту опор. У варіанті здійснення корисної моделі , показаному на Фіг.1, механізм повороту опор включає привідний вал 19, зубчасті сектори 20 і ведені зірочки 21, нерухомо прикріплені до осей 6 нижніх опор. Демонстраційна установка має привід 22, який зубчастою передачею з'єднаний з привідним валом 19. Привід має засоби для поперемінної зміни напрямку повороту привідного валу. У варіанті здійснення корисної моделі, показаному на кресленнях, використано механізм повороту опор, який зазвичай використовується в демрнстраційних установках з тригранними призмами. Але зрозуміло, що може бути використаний механізм повороту опор і іншої' конструкції, яка забезпечує поворот осей б нижніх опор на 120° поперемінно в протилежних напрямках. Перед встановлюванням ламелей на демонстраційній установці їх розбивають на чотири групи. Ламелі кожної групи розташовують на стенді одна біля одної, щоб вони утворювали суцільне рекламне поле, і наклеюють на це рекламне поле потрібне рекламне зображення. Після висихання клею рекламне зображення розрізають по стиках між ламелями так, що кожна ламель несе фрагмент рекламного зображення. Після цього ламелі транспортують до демонстраційної установки і встановлюють. На Фіг.5 літерами А, Б, В І Г позначено фрагменти кожного з чотирьох рекламних зображень. У першому положенні, показаному на Фіг.5, нижні опори виставлені по відношенню до площини П, що проходить через осі повороту опор, так, що лінія Л, яка проходить через середину вузьких проміжних граней, розташована до цієї площини під кутом ЗО. Призми, утворені ламелями 11, орієнтовані так, що суцільне рекламне зображення утворюють фрагменти А і В. ЦІ рекламні зображення розташовані з двох сторін демонстраційної установки. При вмиканні приводу 22 він починає обертати вал 19 з зубчастими секторами 20, які в свою чергу обертають ведені зірочки 21, а разом з ними і осі 6 нижніх опор з нерухомо з'єднаними з ними опорними елементами 4, на які опираються багатогранні труби 11. Труби також починають обертатися навколо своїх осей, оскільки вони закріплені на центруючих виступах 5 нижніх опор. Труби 11 примусово обертають опорні елементи 9 верхніх опор. В другому положенні, показаному на Фіг.5, призми обернулися на кут 90°. Тобто, кут між площиною П, що проходить через осі повороту опор, і лінією Л, яка проходить через середину вузьких проміжних граней, став 120°. Це одне з проміжних положень, коли жодне з чотирьох рекламних зображень не демонструється (протягом декількох секунд відбувається поворот призм). В третьому положенні, показаному на Фіг.5, призми обернулися на 120° і кут між площиною П, що проходить через осі повороту опор, і лінією Л, яка проходить через середину вузьких проміжних граней, став 150°. У цьому положенні суцільні рекламні зображення утворюють фрагменти Б і Г. Як і в першому положенні призм, рекламні зображення розташовані з двох сторін демонстраційної установки. Після того, як рекламні зображення, утворені фрагментами Б і Г, деякий час демонструвалися, спрацьовують засоби для поперемінної' зміни напрямку повороту привідного валу, які вмикають привід 22 і він починає обертати призми, але вже в зворотному напрямку. Після повороту призм на 120" вони знову опиняються в першому положенні, показаному на Фіг.5, тобто на демонстраційні установці з одного боку з'являється зображення, утворене фрагментами А, а на другому - рекламне зображення, утворене фрагментами В. Таким чином, під час роботи демонстраційної установки, на одній її стороні поперемінно з'являються зображення, утворені фрагментами А і В, а на іншій стороні -зображення, утворені фрагментами Б і Г. Демонстраційні установки з чотиригранними призмами не можуть мати велику ширину, оскільки в них не можна розміщувати між верхньою, нижньою і боковими частинами корпусу укріплювальні елементи, які б запобігали перекосам корпусу. Але коли демонстраційна установка має невелику ширину, жорсткість корпусу і без укріплю вальних елементів достатня. Тому демонстраційні установки з чотиригранними призмами з успіхом можуть замінювати двохсторонні рекламні щити, видовжені вгору. 10526 ФІГ. 1 Фіг.З 10526 10 Фіг. 4 Фіг. 5 Комп ютерна верстка М Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького 45, м Київ МСП, 03680, Україна ДП 'Український інститут промислової власності', вул Глазунова 1,м К и і в - 4 2 01601
