Система конструкції жилого приміщення

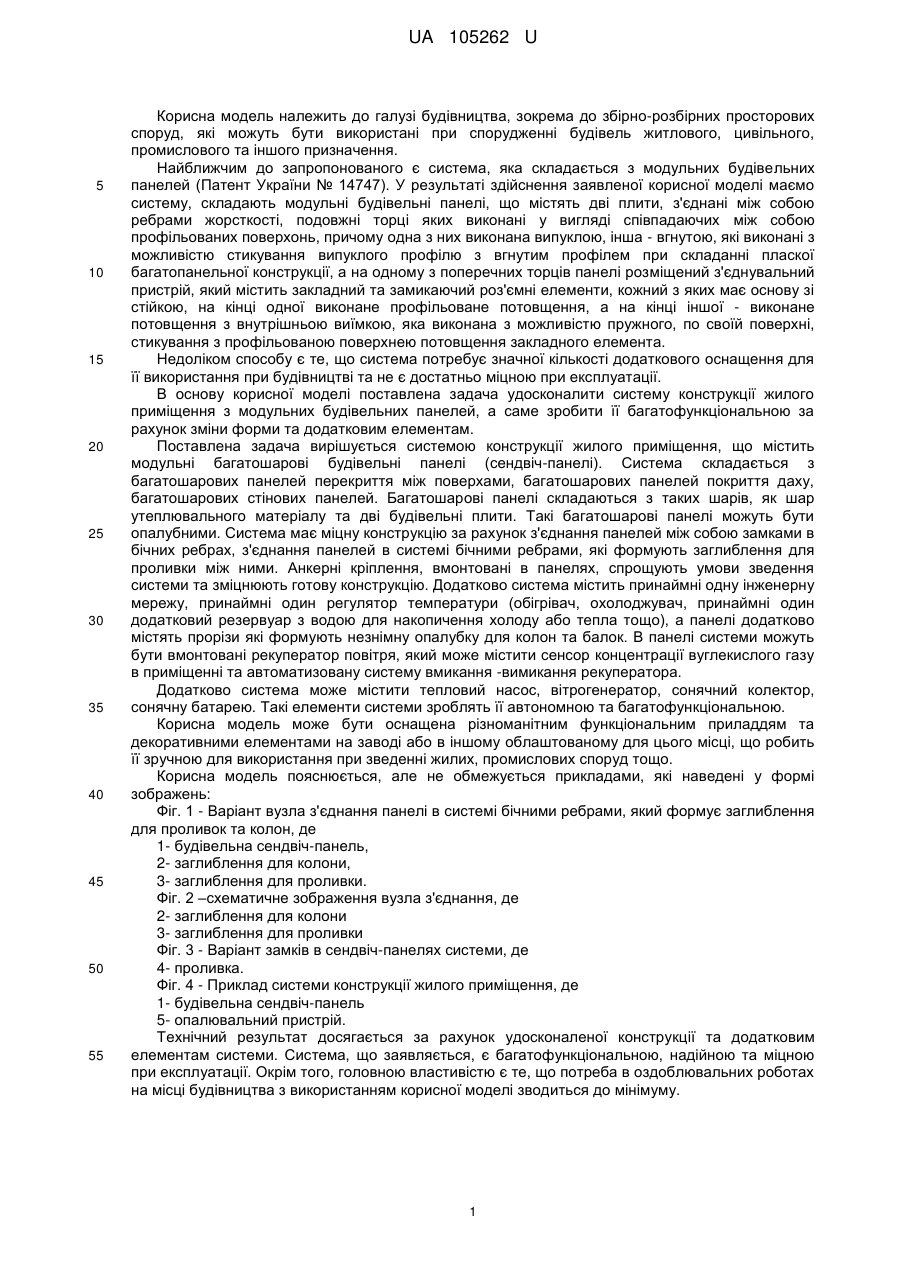

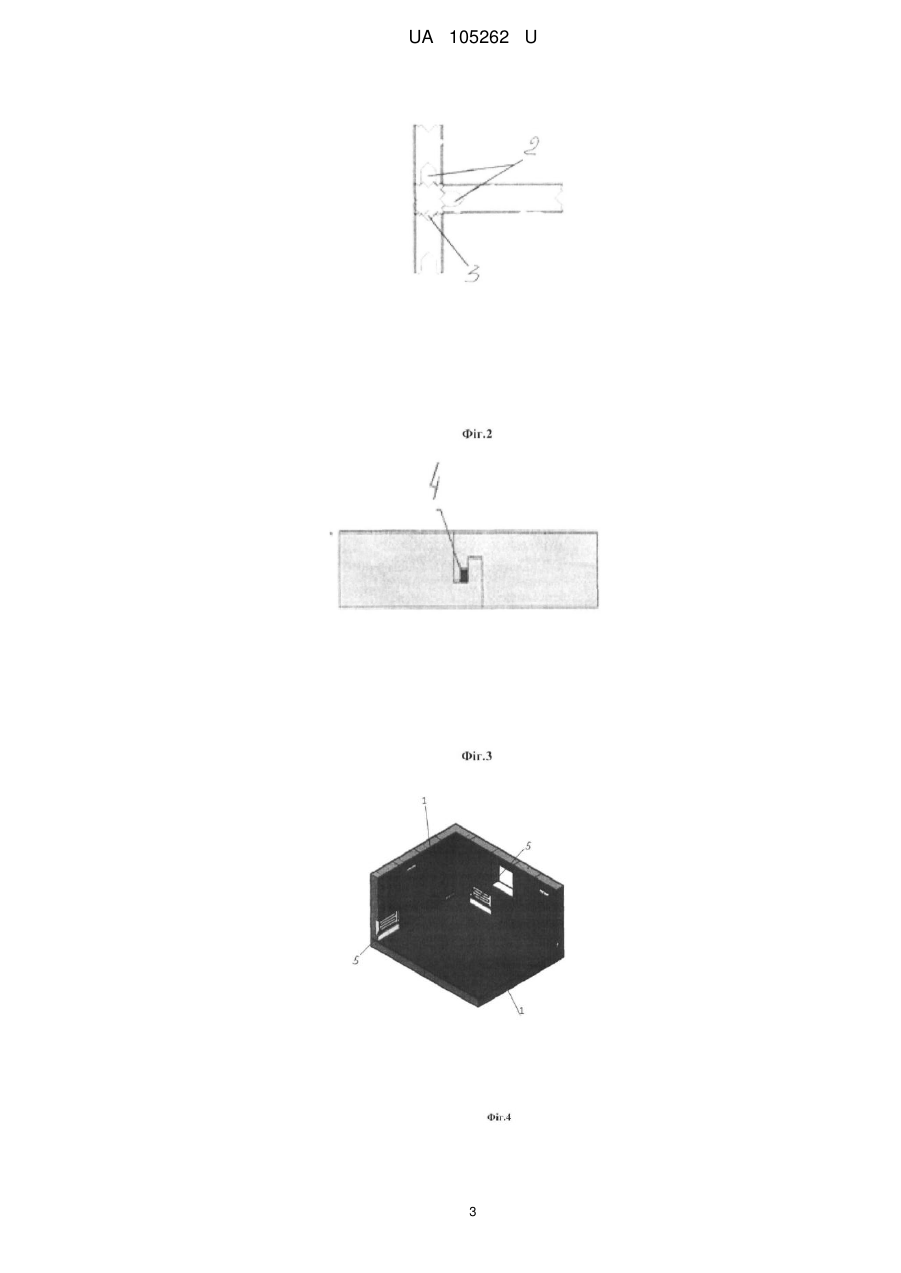

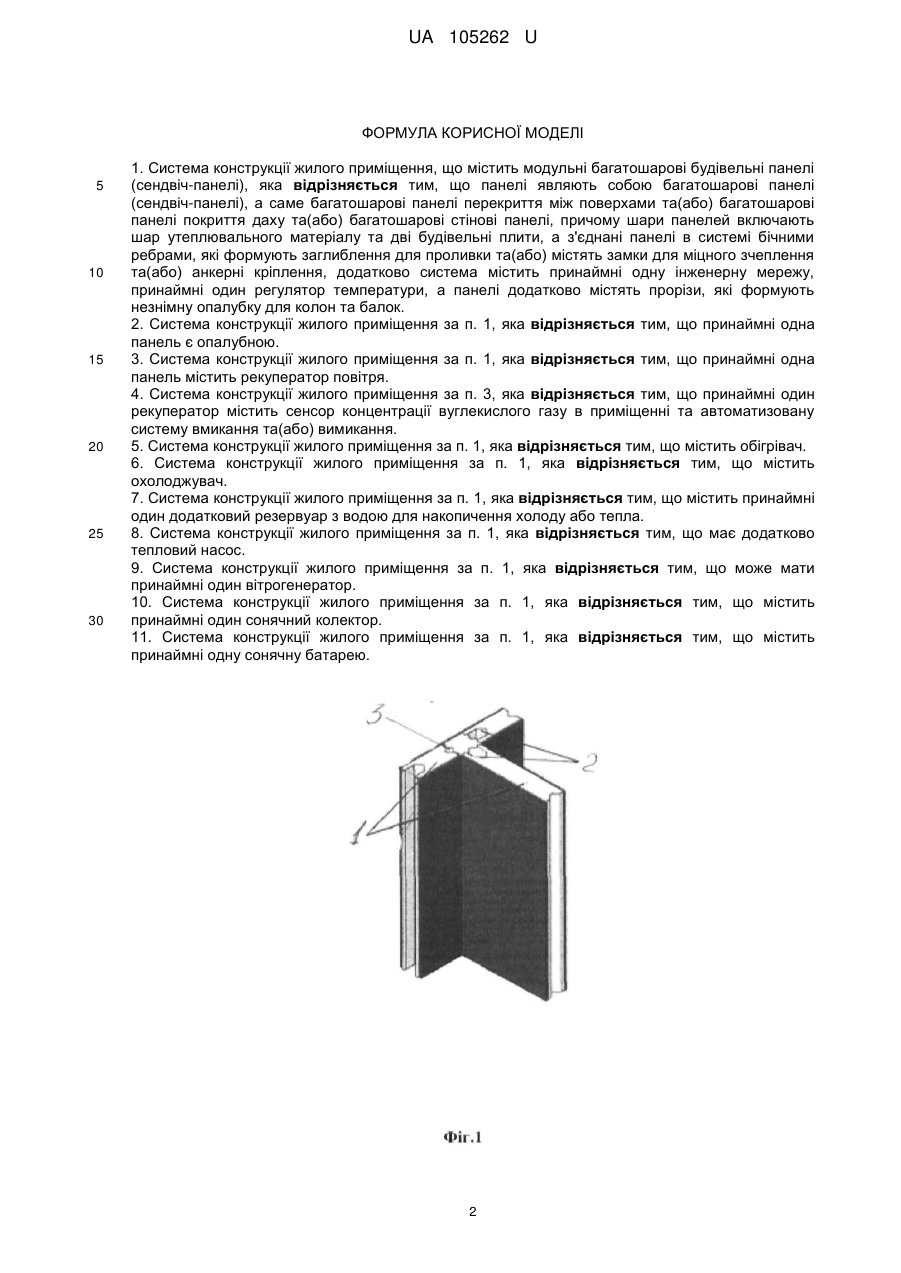

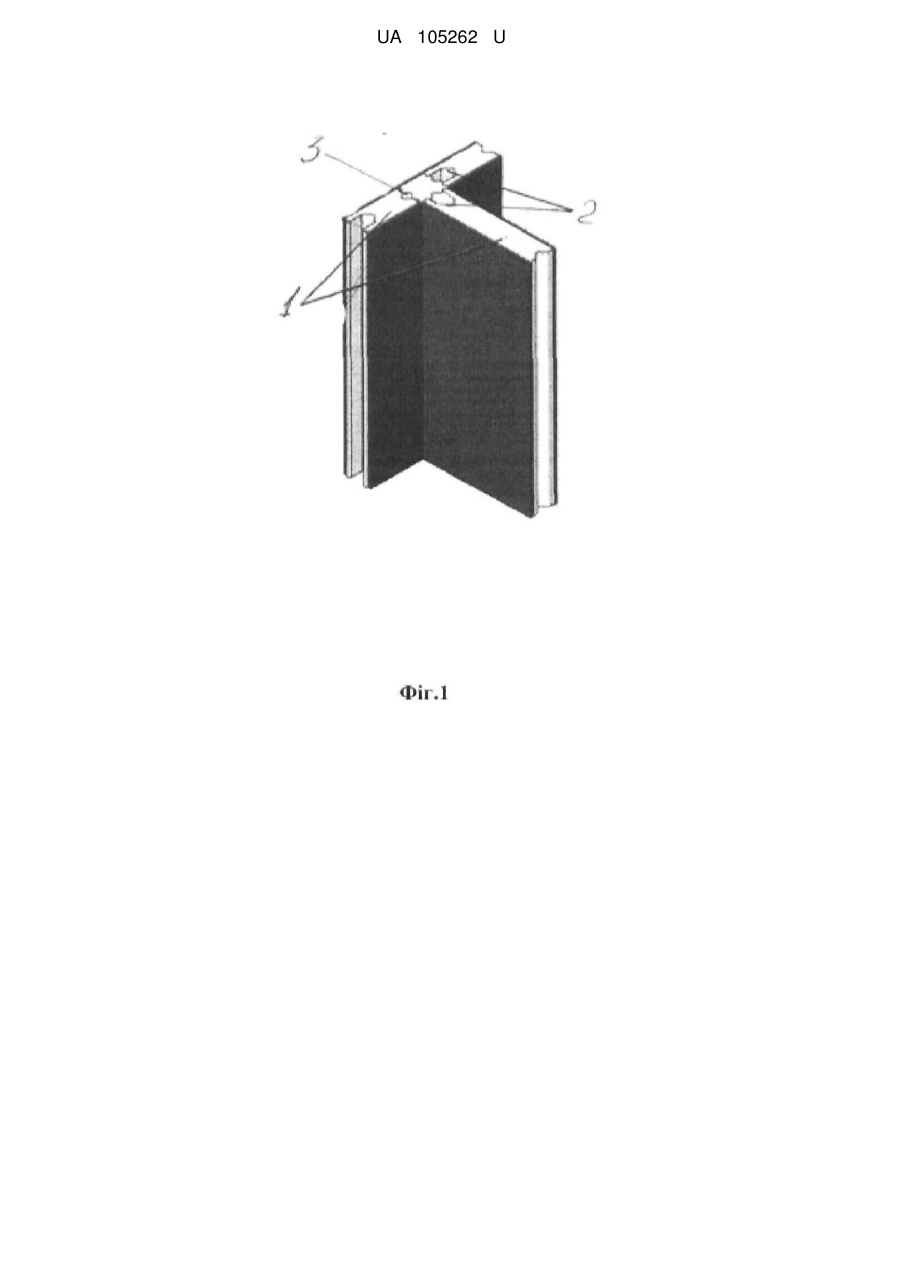

Реферат: Система конструкції жилого приміщення містить модульні багатошарові будівельні панелі (сендвіч-панелі). Панелі являють собою багатошарові панелі (сендвіч-панелі), а саме багатошарові панелі перекриття між поверхами та(або) багатошарові панелі покриття даху, та(або) багатошарові стінові панелі, причому шари панелей включають шар утеплювального матеріалу та дві будівельні плити, а з'єднані панелі в системі бічними ребрами, які формують заглиблення для проливки та(або) містять замки для міцного зчеплення та(або) анкерні кріплення, додатково система містить принаймні одну інженерну мережу, принаймні один регулятор температури, а панелі додатково містять прорізи, які формують незнімну опалубку для колон та балок. UA 105262 U (54) СИСТЕМА КОНСТРУКЦІЇ ЖИЛОГО ПРИМІЩЕННЯ UA 105262 U UA 105262 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва, зокрема до збірно-розбірних просторових споруд, які можуть бути використані при спорудженні будівель житлового, цивільного, промислового та іншого призначення. Найближчим до запропонованого є система, яка складається з модульних будівельних панелей (Патент України № 14747). У результаті здійснення заявленої корисної моделі маємо систему, складають модульні будівельні панелі, що містять дві плити, з'єднані між собою ребрами жорсткості, подовжні торці яких виконані у вигляді співпадаючих між собою профільованих поверхонь, причому одна з них виконана випуклою, інша - вгнутою, які виконані з можливістю стикування випуклого профілю з вгнутим профілем при складанні пласкої багатопанельної конструкції, а на одному з поперечних торців панелі розміщений з'єднувальний пристрій, який містить закладний та замикаючий роз'ємні елементи, кожний з яких має основу зі стійкою, на кінці одної виконане профільоване потовщення, а на кінці іншої - виконане потовщення з внутрішньою виїмкою, яка виконана з можливістю пружного, по своїй поверхні, стикування з профільованою поверхнею потовщення закладного елемента. Недоліком способу є те, що система потребує значної кількості додаткового оснащення для її використання при будівництві та не є достатньо міцною при експлуатації. В основу корисної моделі поставлена задача удосконалити систему конструкції жилого приміщення з модульних будівельних панелей, а саме зробити її багатофункціональною за рахунок зміни форми та додатковим елементам. Поставлена задача вирішується системою конструкції жилого приміщення, що містить модульні багатошарові будівельні панелі (сендвіч-панелі). Система складається з багатошарових панелей перекриття між поверхами, багатошарових панелей покриття даху, багатошарових стінових панелей. Багатошарові панелі складаються з таких шарів, як шар утеплювального матеріалу та дві будівельні плити. Такі багатошарові панелі можуть бути опалубними. Система має міцну конструкцію за рахунок з'єднання панелей між собою замками в бічних ребрах, з'єднання панелей в системі бічними ребрами, які формують заглиблення для проливки між ними. Анкерні кріплення, вмонтовані в панелях, спрощують умови зведення системи та зміцнюють готову конструкцію. Додатково система містить принаймні одну інженерну мережу, принаймні один регулятор температури (обігрівач, охолоджувач, принаймні один додатковий резервуар з водою для накопичення холоду або тепла тощо), а панелі додатково містять прорізи які формують незнімну опалубку для колон та балок. В панелі системи можуть бути вмонтовані рекуператор повітря, який може містити сенсор концентрації вуглекислого газу в приміщенні та автоматизовану систему вмикання -вимикання рекуператора. Додатково система може містити тепловий насос, вітрогенератор, сонячний колектор, сонячну батарею. Такі елементи системи зроблять її автономною та багатофункціональною. Корисна модель може бути оснащена різноманітним функціональним приладдям та декоративними елементами на заводі або в іншому облаштованому для цього місці, що робить її зручною для використання при зведенні жилих, промислових споруд тощо. Корисна модель пояснюється, але не обмежується прикладами, які наведені у формі зображень: Фіг. 1 - Варіант вузла з'єднання панелі в системі бічними ребрами, який формує заглиблення для проливок та колон, де 1- будівельна сендвіч-панель, 2- заглиблення для колони, 3- заглиблення для проливки. Фіг. 2 –схематичне зображення вузла з'єднання, де 2- заглиблення для колони 3- заглиблення для проливки Фіг. 3 - Варіант замків в сендвіч-панелях системи, де 4- проливка. Фіг. 4 - Приклад системи конструкції жилого приміщення, де 1- будівельна сендвіч-панель 5- опалювальний пристрій. Технічний результат досягається за рахунок удосконаленої конструкції та додатковим елементам системи. Система, що заявляється, є багатофункціональною, надійною та міцною при експлуатації. Окрім того, головною властивістю є те, що потреба в оздоблювальних роботах на місці будівництва з використанням корисної моделі зводиться до мінімуму. 1 UA 105262 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 1. Система конструкції жилого приміщення, що містить модульні багатошарові будівельні панелі (сендвіч-панелі), яка відрізняється тим, що панелі являють собою багатошарові панелі (сендвіч-панелі), а саме багатошарові панелі перекриття між поверхами та(або) багатошарові панелі покриття даху та(або) багатошарові стінові панелі, причому шари панелей включають шар утеплювального матеріалу та дві будівельні плити, а з'єднані панелі в системі бічними ребрами, які формують заглиблення для проливки та(або) містять замки для міцного зчеплення та(або) анкерні кріплення, додатково система містить принаймні одну інженерну мережу, принаймні один регулятор температури, а панелі додатково містять прорізи, які формують незнімну опалубку для колон та балок. 2. Система конструкції жилого приміщення за п. 1, яка відрізняється тим, що принаймні одна панель є опалубною. 3. Система конструкції жилого приміщення за п. 1, яка відрізняється тим, що принаймні одна панель містить рекуператор повітря. 4. Система конструкції жилого приміщення за п. 3, яка відрізняється тим, що принаймні один рекуператор містить сенсор концентрації вуглекислого газу в приміщенні та автоматизовану систему вмикання та(або) вимикання. 5. Система конструкції жилого приміщення за п. 1, яка відрізняється тим, що містить обігрівач. 6. Система конструкції жилого приміщення за п. 1, яка відрізняється тим, що містить охолоджувач. 7. Система конструкції жилого приміщення за п. 1, яка відрізняється тим, що містить принаймні один додатковий резервуар з водою для накопичення холоду або тепла. 8. Система конструкції жилого приміщення за п. 1, яка відрізняється тим, що має додатково тепловий насос. 9. Система конструкції жилого приміщення за п. 1, яка відрізняється тим, що може мати принаймні один вітрогенератор. 10. Система конструкції жилого приміщення за п. 1, яка відрізняється тим, що містить принаймні один сонячний колектор. 11. Система конструкції жилого приміщення за п. 1, яка відрізняється тим, що містить принаймні одну сонячну батарею. 2 UA 105262 U 3 UA 105262 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
