Інтерактивна система спостереження та контролю доступу в приміщення, частково інтегрована у вхідні двері приміщення

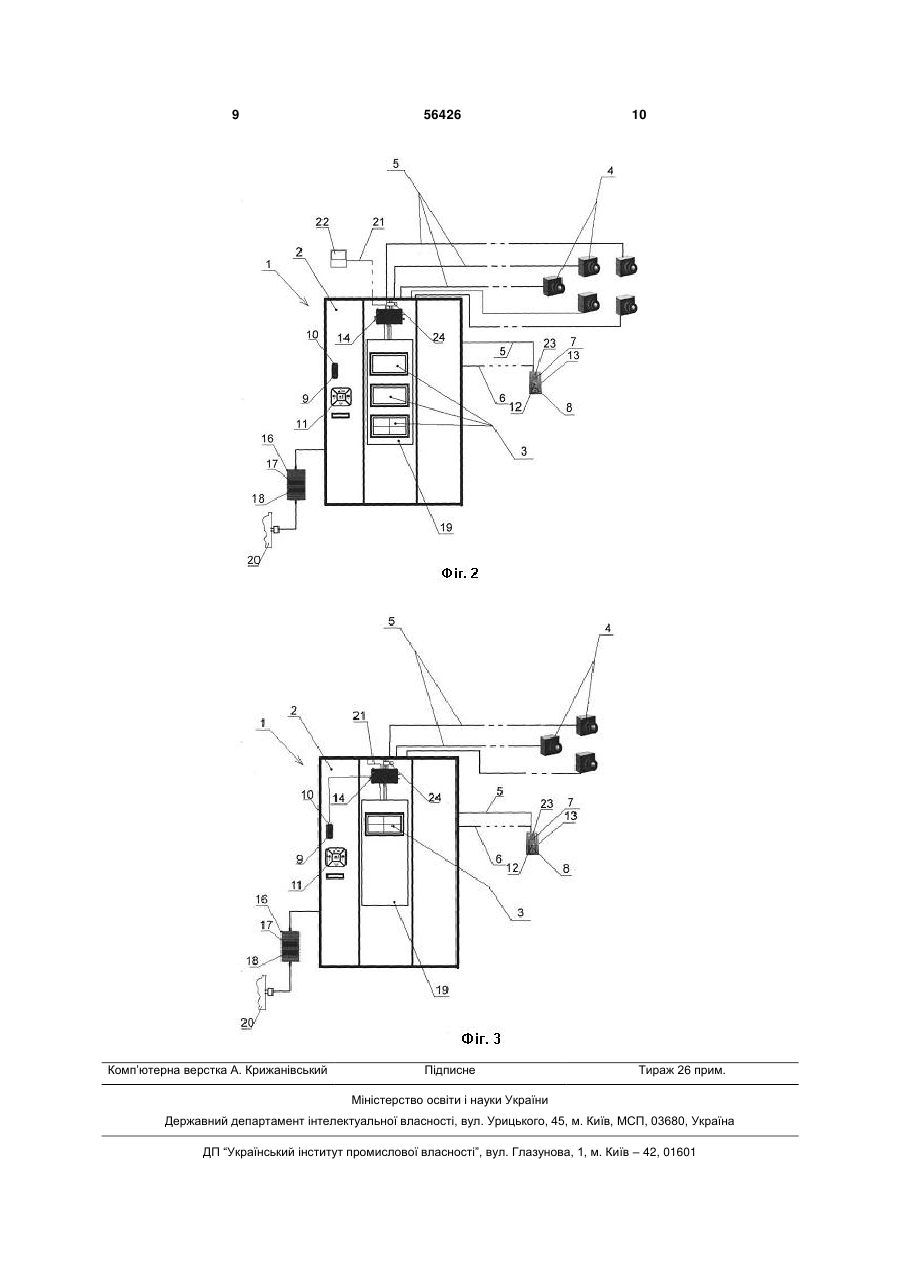

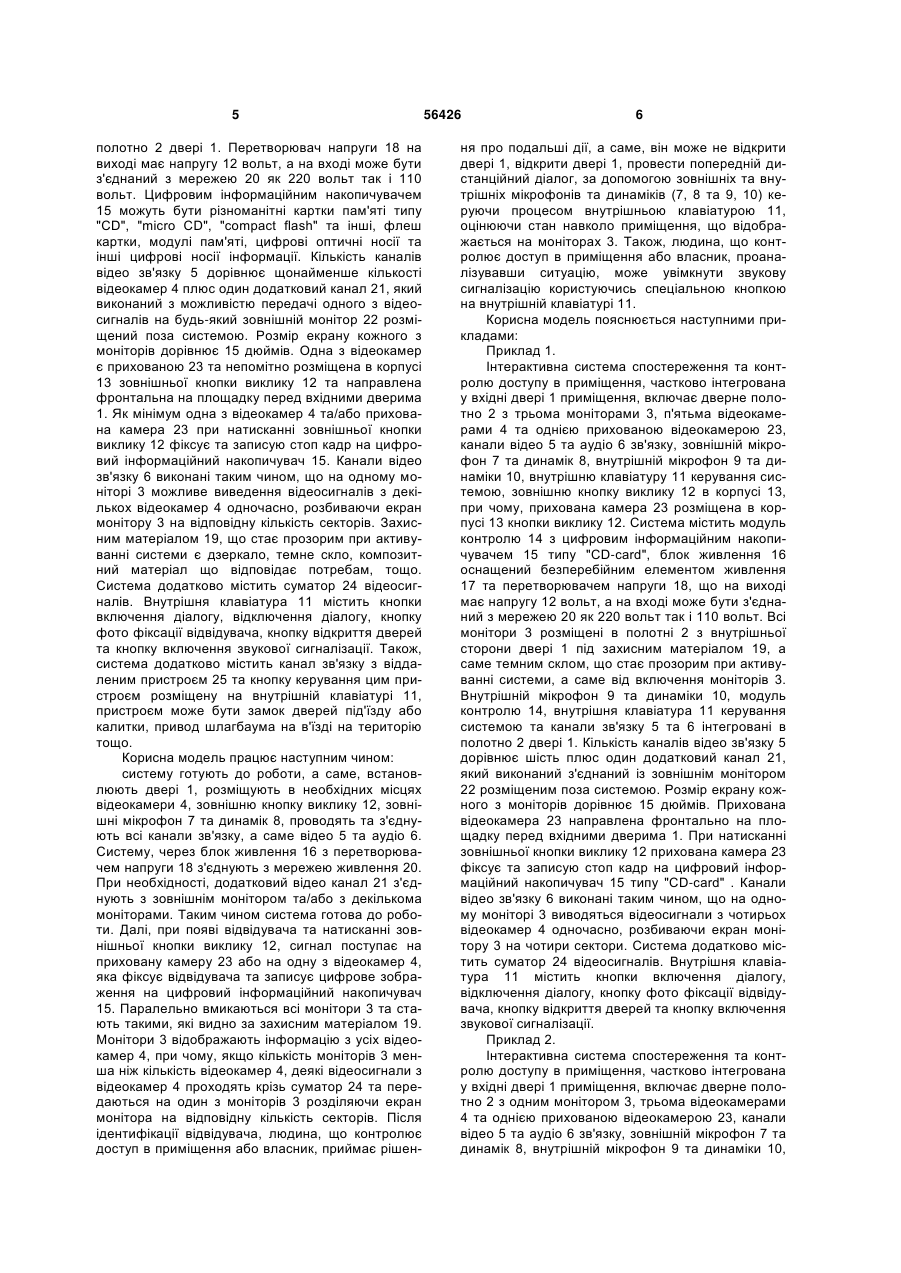

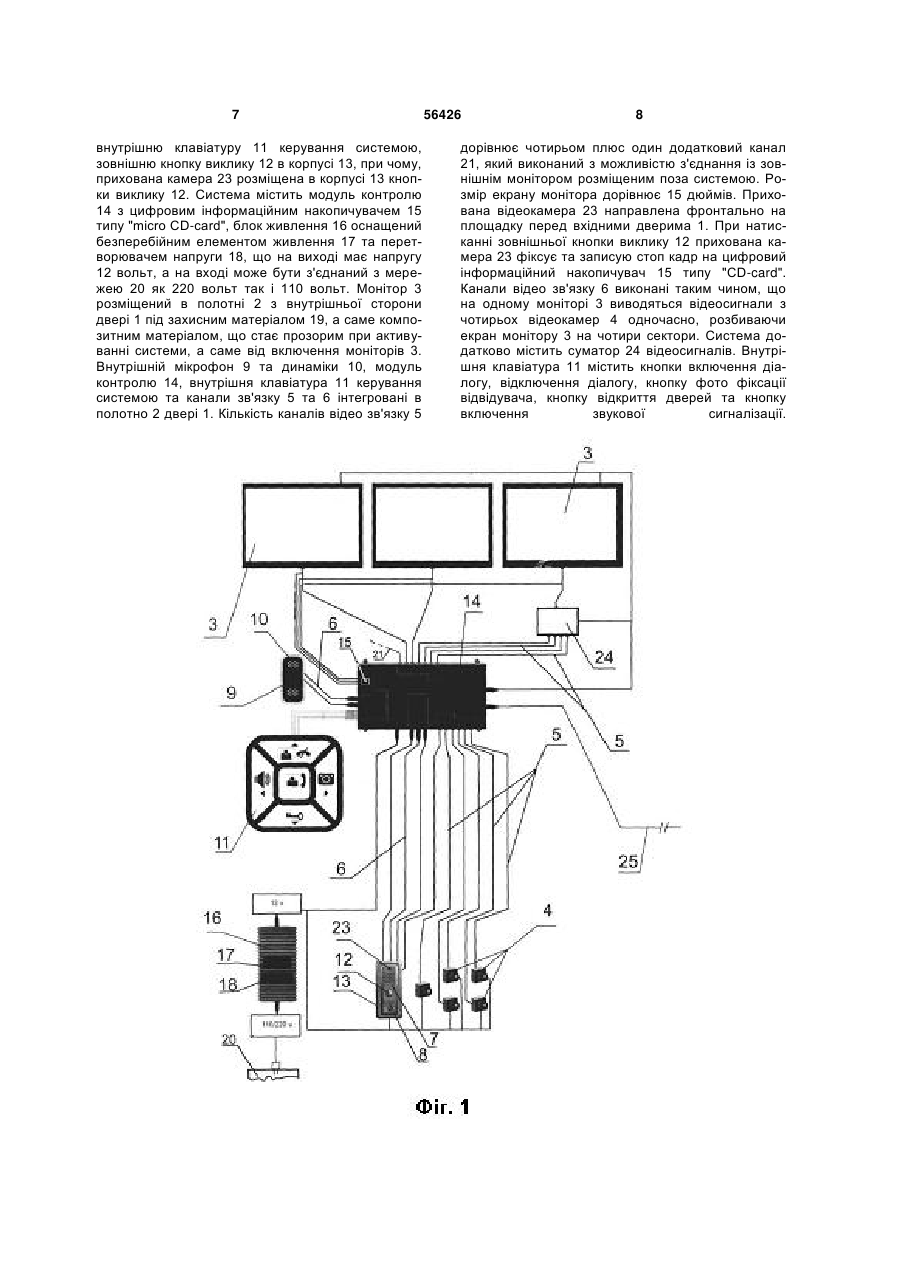

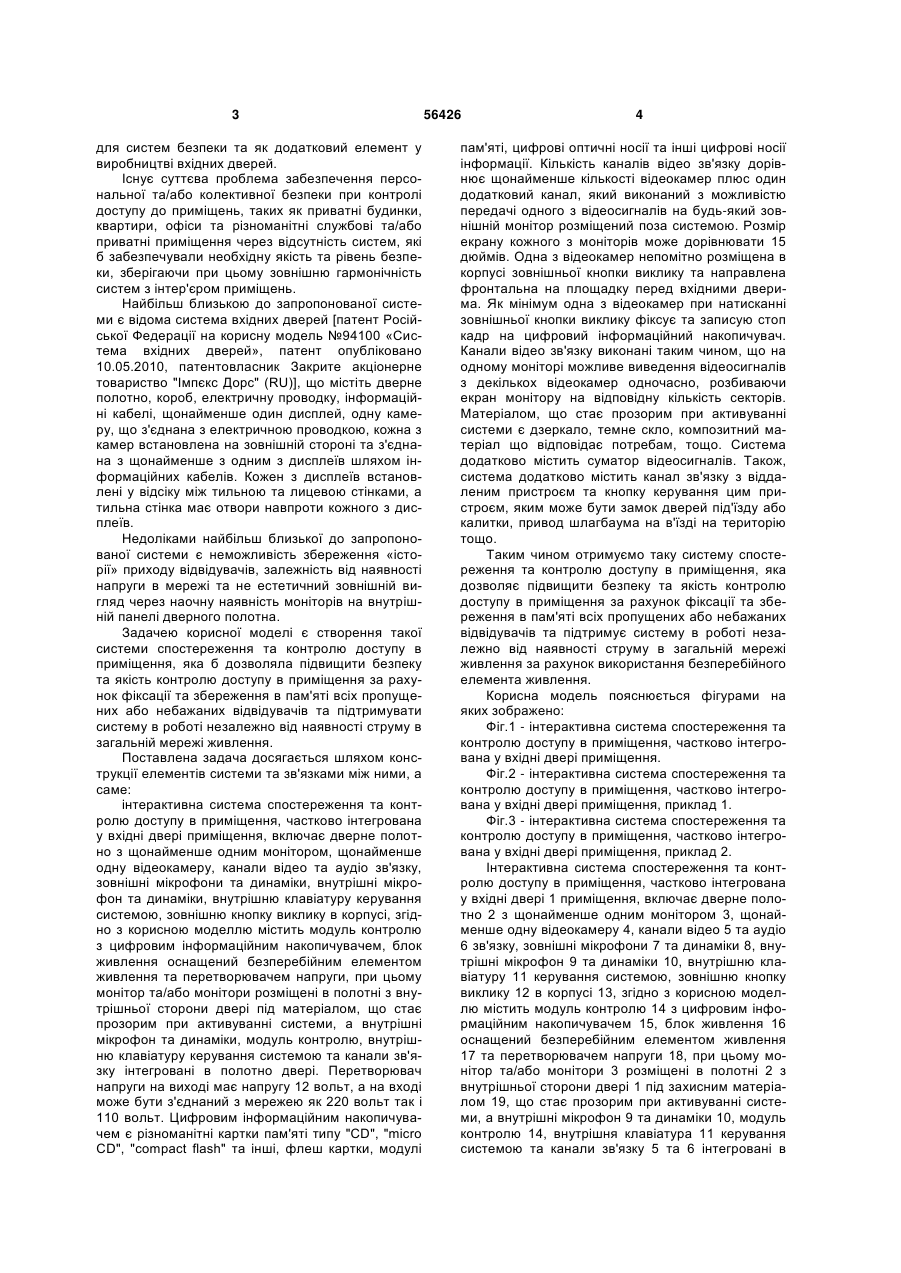

1. Інтерактивна система спостереження та контролю доступу в приміщення, частково інтегрована у вхідні двері приміщення, що включає дверне полотно з щонайменше одним монітором, щонайменше одну відеокамеру, канали відео- та аудіозв'язку, зовнішні мікрофони та динаміки, внутрішні мікрофон та динаміки, внутрішню клавіатуру керування системою, зовнішню кнопку виклику в корпусі, яка відрізняється тим, що додатково містить модуль контролю з цифровим інформаційним накопичувачем, блок живлення оснащений безперебійним елементом живлення та перетворювачем напруги, при цьому монітор та/або монітори розміщені в полотні з внутрішньої сторони дверей під матеріалом, що стає прозорим при активуванні системи, а внутрішні мікрофон та динаміки, модуль контролю, внутрішня клавіатура керування системою та канали зв'язку інтегровані в полотно дверей. 2. Система за п. 1, яка відрізняється тим, що перетворювач напруги на виході має напругу 12 вольт, а на вході може бути з'єднаний з мережею як 220 вольт, так і 110 вольт. 3. Система за п. 1, яка відрізняється тим, що цифровим інформаційним накопичувачем є різноманітні картки пам'яті типу "CD", "micro CD", "compact flash" та інші, флеш-картки, модулі пам'яті, цифрові оптичні носії та інші цифрові носії інформації. 4. Система за п. 1, яка відрізняється тим, що кількість каналів відеозв'язку дорівнює щонайменше кількості відеокамер плюс один додатковий канал. U 2 (19) 1 3 для систем безпеки та як додатковий елемент у виробництві вхідних дверей. Існує суттєва проблема забезпечення персональної та/або колективної безпеки при контролі доступу до приміщень, таких як приватні будинки, квартири, офіси та різноманітні службові та/або приватні приміщення через відсутність систем, які б забезпечували необхідну якість та рівень безпеки, зберігаючи при цьому зовнішню гармонічність систем з інтер'єром приміщень. Найбільш близькою до запропонованої системи є відома система вхідних дверей [патент Російської Федерації на корисну модель №94100 «Система вхідних дверей», патент опубліковано 10.05.2010, патентовласник Закрите акціонерне товариство "Імпєкс Дорс" (RU)], що містіть дверне полотно, короб, електричну проводку, інформаційні кабелі, щонайменше один дисплей, одну камеру, що з'єднана з електричною проводкою, кожна з камер встановлена на зовнішній стороні та з'єднана з щонайменше з одним з дисплеїв шляхом інформаційних кабелів. Кожен з дисплеїв встановлені у відсіку між тильною та лицевою стінками, а тильна стінка має отвори навпроти кожного з дисплеїв. Недоліками найбільш близької до запропонованої системи є неможливість збереження «історії» приходу відвідувачів, залежність від наявності напруги в мережі та не естетичний зовнішній вигляд через наочну наявність моніторів на внутрішній панелі дверного полотна. Задачею корисної моделі є створення такої системи спостереження та контролю доступу в приміщення, яка б дозволяла підвищити безпеку та якість контролю доступу в приміщення за рахунок фіксації та збереження в пам'яті всіх пропущених або небажаних відвідувачів та підтримувати систему в роботі незалежно від наявності струму в загальній мережі живлення. Поставлена задача досягається шляхом конструкції елементів системи та зв'язками між ними, а саме: інтерактивна система спостереження та контролю доступу в приміщення, частково інтегрована у вхідні двері приміщення, включає дверне полотно з щонайменше одним монітором, щонайменше одну відеокамеру, канали відео та аудіо зв'язку, зовнішні мікрофони та динаміки, внутрішні мікрофон та динаміки, внутрішню клавіатуру керування системою, зовнішню кнопку виклику в корпусі, згідно з корисною моделлю містить модуль контролю з цифровим інформаційним накопичувачем, блок живлення оснащений безперебійним елементом живлення та перетворювачем напруги, при цьому монітор та/або монітори розміщені в полотні з внутрішньої сторони двері під матеріалом, що стає прозорим при активуванні системи, а внутрішні мікрофон та динаміки, модуль контролю, внутрішню клавіатуру керування системою та канали зв'язку інтегровані в полотно двері. Перетворювач напруги на виході має напругу 12 вольт, а на вході може бути з'єднаний з мережею як 220 вольт так і 110 вольт. Цифровим інформаційним накопичувачем є різноманітні картки пам'яті типу "CD", "micro CD", "compact flash" та інші, флеш картки, модулі 56426 4 пам'яті, цифрові оптичні носії та інші цифрові носії інформації. Кількість каналів відео зв'язку дорівнює щонайменше кількості відеокамер плюс один додатковий канал, який виконаний з можливістю передачі одного з відеосигналів на будь-який зовнішній монітор розміщений поза системою. Розмір екрану кожного з моніторів може дорівнювати 15 дюймів. Одна з відеокамер непомітно розміщена в корпусі зовнішньої кнопки виклику та направлена фронтальна на площадку перед вхідними дверима. Як мінімум одна з відеокамер при натисканні зовнішньої кнопки виклику фіксує та записую стоп кадр на цифровий інформаційний накопичувач. Канали відео зв'язку виконані таким чином, що на одному моніторі можливе виведення відеосигналів з декількох відеокамер одночасно, розбиваючи екран монітору на відповідну кількість секторів. Матеріалом, що стає прозорим при активуванні системи є дзеркало, темне скло, композитний матеріал що відповідає потребам, тощо. Система додатково містить суматор відеосигналів. Також, система додатково містить канал зв'язку з віддаленим пристроєм та кнопку керування цим пристроєм, яким може бути замок дверей під'їзду або калитки, привод шлагбаума на в'їзді на територію тощо. Таким чином отримуємо таку систему спостереження та контролю доступу в приміщення, яка дозволяє підвищити безпеку та якість контролю доступу в приміщення за рахунок фіксації та збереження в пам'яті всіх пропущених або небажаних відвідувачів та підтримує систему в роботі незалежно від наявності струму в загальній мережі живлення за рахунок використання безперебійного елемента живлення. Корисна модель пояснюється фігурами на яких зображено: Фіг.1 - інтерактивна система спостереження та контролю доступу в приміщення, частково інтегрована у вхідні двері приміщення. Фіг.2 - інтерактивна система спостереження та контролю доступу в приміщення, частково інтегрована у вхідні двері приміщення, приклад 1. Фіг.3 - інтерактивна система спостереження та контролю доступу в приміщення, частково інтегрована у вхідні двері приміщення, приклад 2. Інтерактивна система спостереження та контролю доступу в приміщення, частково інтегрована у вхідні двері 1 приміщення, включає дверне полотно 2 з щонайменше одним монітором 3, щонайменше одну відеокамеру 4, канали відео 5 та аудіо 6 зв'язку, зовнішні мікрофони 7 та динаміки 8, внутрішні мікрофон 9 та динаміки 10, внутрішню клавіатуру 11 керування системою, зовнішню кнопку виклику 12 в корпусі 13, згідно з корисною моделлю містить модуль контролю 14 з цифровим інформаційним накопичувачем 15, блок живлення 16 оснащений безперебійним елементом живлення 17 та перетворювачем напруги 18, при цьому монітор та/або монітори 3 розміщені в полотні 2 з внутрішньої сторони двері 1 під захисним матеріалом 19, що стає прозорим при активуванні системи, а внутрішні мікрофон 9 та динаміки 10, модуль контролю 14, внутрішня клавіатура 11 керування системою та канали зв'язку 5 та 6 інтегровані в 5 полотно 2 двері 1. Перетворювач напруги 18 на виході має напругу 12 вольт, а на вході може бути з'єднаний з мережею 20 як 220 вольт так і 110 вольт. Цифровим інформаційним накопичувачем 15 можуть бути різноманітні картки пам'яті типу "CD", "micro CD", "compact flash" та інші, флеш картки, модулі пам'яті, цифрові оптичні носії та інші цифрові носії інформації. Кількість каналів відео зв'язку 5 дорівнює щонайменше кількості відеокамер 4 плюс один додатковий канал 21, який виконаний з можливістю передачі одного з відеосигналів на будь-який зовнішній монітор 22 розміщений поза системою. Розмір екрану кожного з моніторів дорівнює 15 дюймів. Одна з відеокамер є прихованою 23 та непомітно розміщена в корпусі 13 зовнішньої кнопки виклику 12 та направлена фронтальна на площадку перед вхідними дверима 1. Як мінімум одна з відеокамер 4 та/або прихована камера 23 при натисканні зовнішньої кнопки виклику 12 фіксує та записую стоп кадр на цифровий інформаційний накопичувач 15. Канали відео зв'язку 6 виконані таким чином, що на одному моніторі 3 можливе виведення відеосигналів з декількох відеокамер 4 одночасно, розбиваючи екран монітору 3 на відповідну кількість секторів. Захисним матеріалом 19, що стає прозорим при активуванні системи є дзеркало, темне скло, композитний матеріал що відповідає потребам, тощо. Система додатково містить суматор 24 відеосигналів. Внутрішня клавіатура 11 містить кнопки включення діалогу, відключення діалогу, кнопку фото фіксації відвідувача, кнопку відкриття дверей та кнопку включення звукової сигналізації. Також, система додатково містить канал зв'язку з віддаленим пристроєм 25 та кнопку керування цим пристроєм розміщену на внутрішній клавіатурі 11, пристроєм може бути замок дверей під'їзду або калитки, привод шлагбаума на в'їзді на територію тощо. Корисна модель працює наступним чином: систему готують до роботи, а саме, встановлюють двері 1, розміщують в необхідних місцях відеокамери 4, зовнішню кнопку виклику 12, зовнішні мікрофон 7 та динамік 8, проводять та з'єднують всі канали зв'язку, а саме відео 5 та аудіо 6. Систему, через блок живлення 16 з перетворювачем напруги 18 з'єднують з мережею живлення 20. При необхідності, додатковий відео канал 21 з'єднують з зовнішнім монітором та/або з декількома моніторами. Таким чином система готова до роботи. Далі, при появі відвідувача та натисканні зовнішньої кнопки виклику 12, сигнал поступає на приховану камеру 23 або на одну з відеокамер 4, яка фіксує відвідувача та записує цифрове зображення на цифровий інформаційний накопичувач 15. Паралельно вмикаються всі монітори 3 та стають такими, які видно за захисним матеріалом 19. Монітори 3 відображають інформацію з усіх відеокамер 4, при чому, якщо кількість моніторів 3 менша ніж кількість відеокамер 4, деякі відеосигнали з відеокамер 4 проходять крізь суматор 24 та передаються на один з моніторів 3 розділяючи екран монітора на відповідну кількість секторів. Після ідентифікації відвідувача, людина, що контролює доступ в приміщення або власник, приймає рішен 56426 6 ня про подальші дії, а саме, він може не відкрити двері 1, відкрити двері 1, провести попередній дистанційний діалог, за допомогою зовнішніх та внутрішніх мікрофонів та динаміків (7, 8 та 9, 10) керуючи процесом внутрішньою клавіатурою 11, оцінюючи стан навколо приміщення, що відображається на моніторах 3. Також, людина, що контролює доступ в приміщення або власник, проаналізувавши ситуацію, може увімкнути звукову сигналізацію користуючись спеціальною кнопкою на внутрішній клавіатурі 11. Корисна модель пояснюється наступними прикладами: Приклад 1. Інтерактивна система спостереження та контролю доступу в приміщення, частково інтегрована у вхідні двері 1 приміщення, включає дверне полотно 2 з трьома моніторами 3, п'ятьма відеокамерами 4 та однією прихованою відеокамерою 23, канали відео 5 та аудіо 6 зв'язку, зовнішній мікрофон 7 та динамік 8, внутрішній мікрофон 9 та динаміки 10, внутрішню клавіатуру 11 керування системою, зовнішню кнопку виклику 12 в корпусі 13, при чому, прихована камера 23 розміщена в корпусі 13 кнопки виклику 12. Система містить модуль контролю 14 з цифровим інформаційним накопичувачем 15 типу "CD-card", блок живлення 16 оснащений безперебійним елементом живлення 17 та перетворювачем напруги 18, що на виході має напругу 12 вольт, а на вході може бути з'єднаний з мережею 20 як 220 вольт так і 110 вольт. Всі монітори 3 розміщені в полотні 2 з внутрішньої сторони двері 1 під захисним матеріалом 19, а саме темним склом, що стає прозорим при активуванні системи, а саме від включення моніторів 3. Внутрішній мікрофон 9 та динаміки 10, модуль контролю 14, внутрішня клавіатура 11 керування системою та канали зв'язку 5 та 6 інтегровані в полотно 2 двері 1. Кількість каналів відео зв'язку 5 дорівнює шість плюс один додатковий канал 21, який виконаний з'єднаний із зовнішнім монітором 22 розміщеним поза системою. Розмір екрану кожного з моніторів дорівнює 15 дюймів. Прихована відеокамера 23 направлена фронтально на площадку перед вхідними дверима 1. При натисканні зовнішньої кнопки виклику 12 прихована камера 23 фіксує та записую стоп кадр на цифровий інформаційний накопичувач 15 типу "CD-card" . Канали відео зв'язку 6 виконані таким чином, що на одному моніторі 3 виводяться відеосигнали з чотирьох відеокамер 4 одночасно, розбиваючи екран монітору 3 на чотири сектори. Система додатково містить суматор 24 відеосигналів. Внутрішня клавіатура 11 містить кнопки включення діалогу, відключення діалогу, кнопку фото фіксації відвідувача, кнопку відкриття дверей та кнопку включення звукової сигналізації. Приклад 2. Інтерактивна система спостереження та контролю доступу в приміщення, частково інтегрована у вхідні двері 1 приміщення, включає дверне полотно 2 з одним монітором 3, трьома відеокамерами 4 та однією прихованою відеокамерою 23, канали відео 5 та аудіо 6 зв'язку, зовнішній мікрофон 7 та динамік 8, внутрішній мікрофон 9 та динаміки 10, 7 внутрішню клавіатуру 11 керування системою, зовнішню кнопку виклику 12 в корпусі 13, при чому, прихована камера 23 розміщена в корпусі 13 кнопки виклику 12. Система містить модуль контролю 14 з цифровим інформаційним накопичувачем 15 типу "micro CD-card", блок живлення 16 оснащений безперебійним елементом живлення 17 та перетворювачем напруги 18, що на виході має напругу 12 вольт, а на вході може бути з'єднаний з мережею 20 як 220 вольт так і 110 вольт. Монітор 3 розміщений в полотні 2 з внутрішньої сторони двері 1 під захисним матеріалом 19, а саме композитним матеріалом, що стає прозорим при активуванні системи, а саме від включення моніторів 3. Внутрішній мікрофон 9 та динаміки 10, модуль контролю 14, внутрішня клавіатура 11 керування системою та канали зв'язку 5 та 6 інтегровані в полотно 2 двері 1. Кількість каналів відео зв'язку 5 56426 8 дорівнює чотирьом плюс один додатковий канал 21, який виконаний з можливістю з'єднання із зовнішнім монітором розміщеним поза системою. Розмір екрану монітора дорівнює 15 дюймів. Прихована відеокамера 23 направлена фронтально на площадку перед вхідними дверима 1. При натисканні зовнішньої кнопки виклику 12 прихована камера 23 фіксує та записую стоп кадр на цифровий інформаційний накопичувач 15 типу "CD-card". Канали відео зв'язку 6 виконані таким чином, що на одному моніторі 3 виводяться відеосигнали з чотирьох відеокамер 4 одночасно, розбиваючи екран монітору 3 на чотири сектори. Система додатково містить суматор 24 відеосигналів. Внутрішня клавіатура 11 містить кнопки включення діалогу, відключення діалогу, кнопку фото фіксації відвідувача, кнопку відкриття дверей та кнопку включення звукової сигналізації. 9 Комп’ютерна верстка А. Крижанівський 56426 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
