Спосіб виготовлення декоративного покриття на поверхні панелі

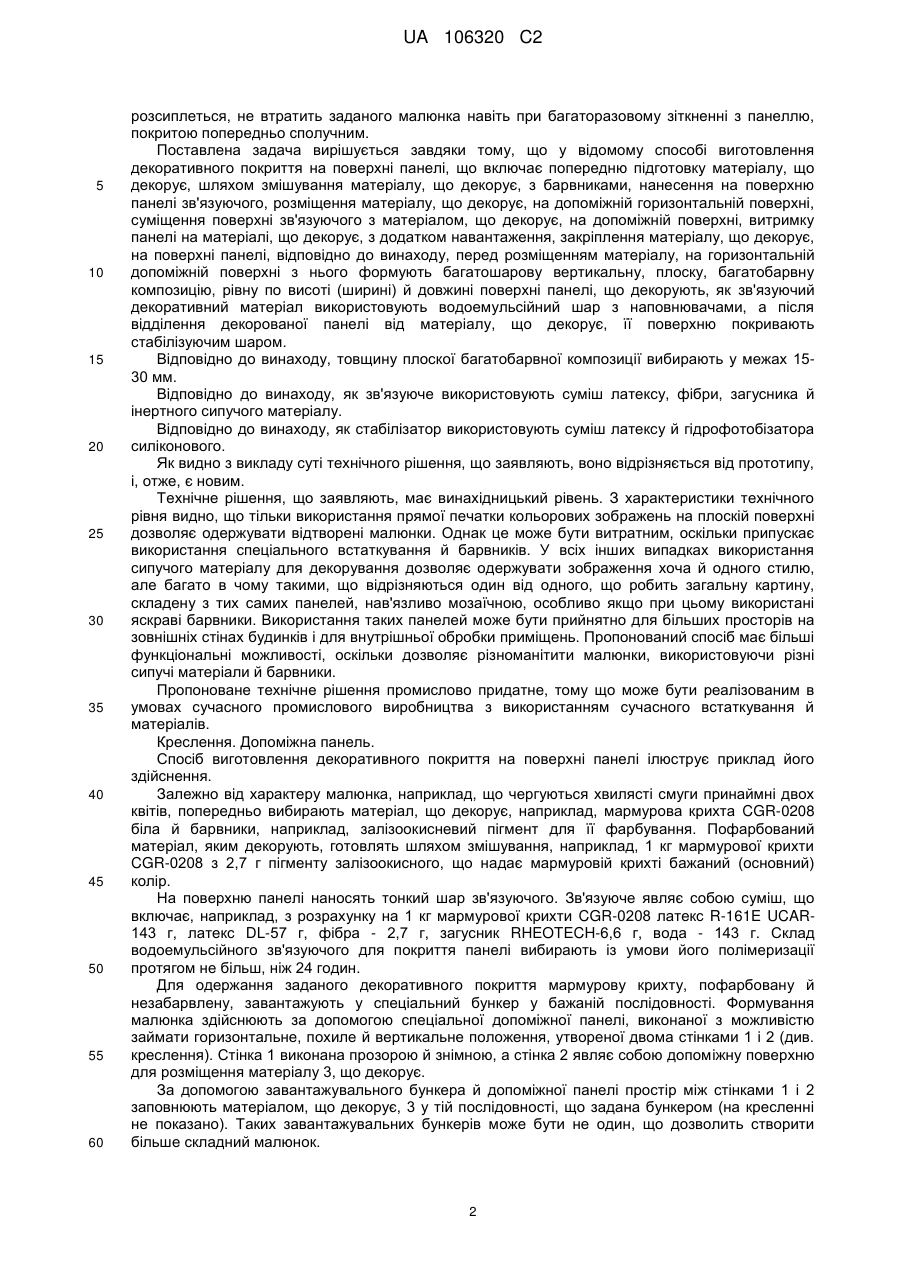

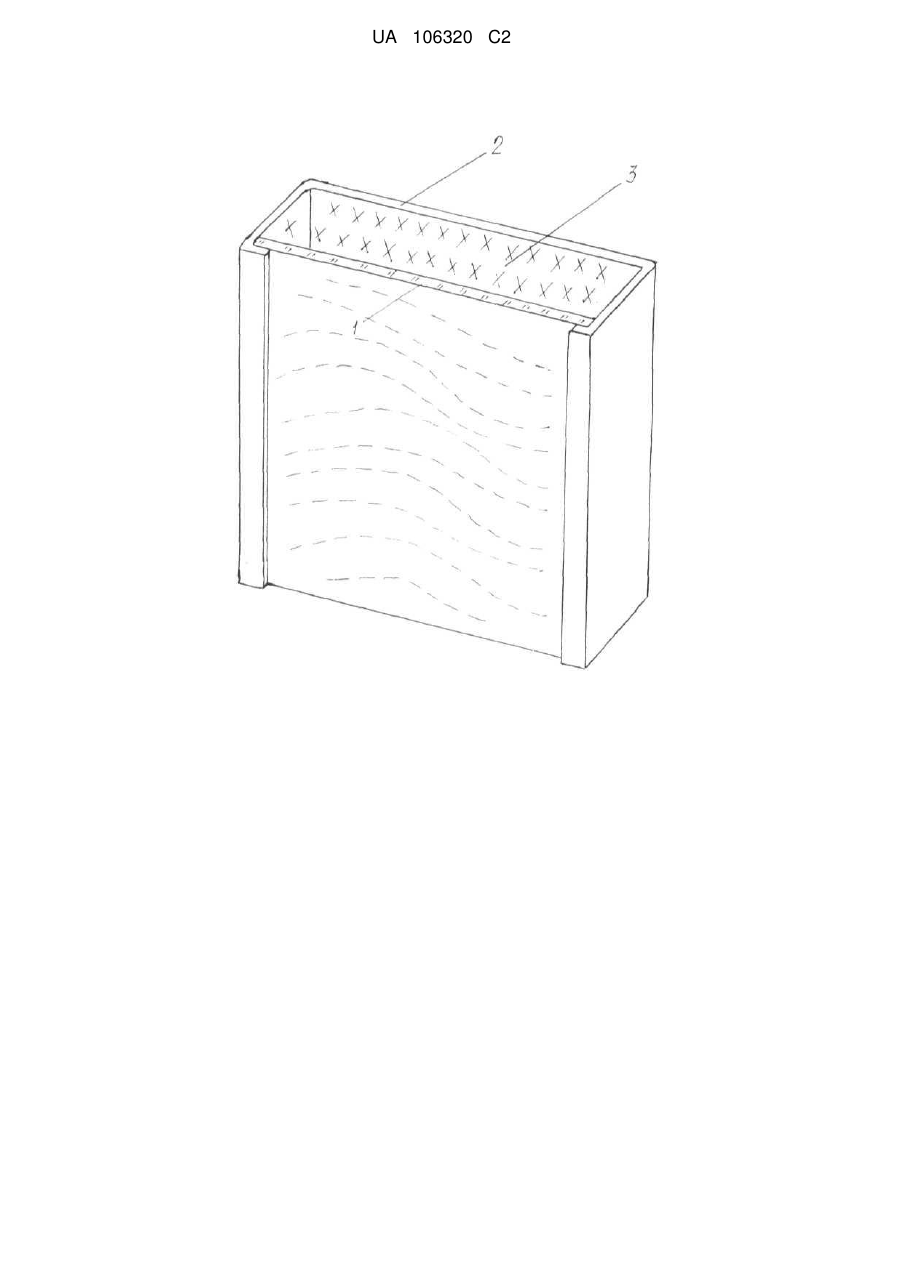

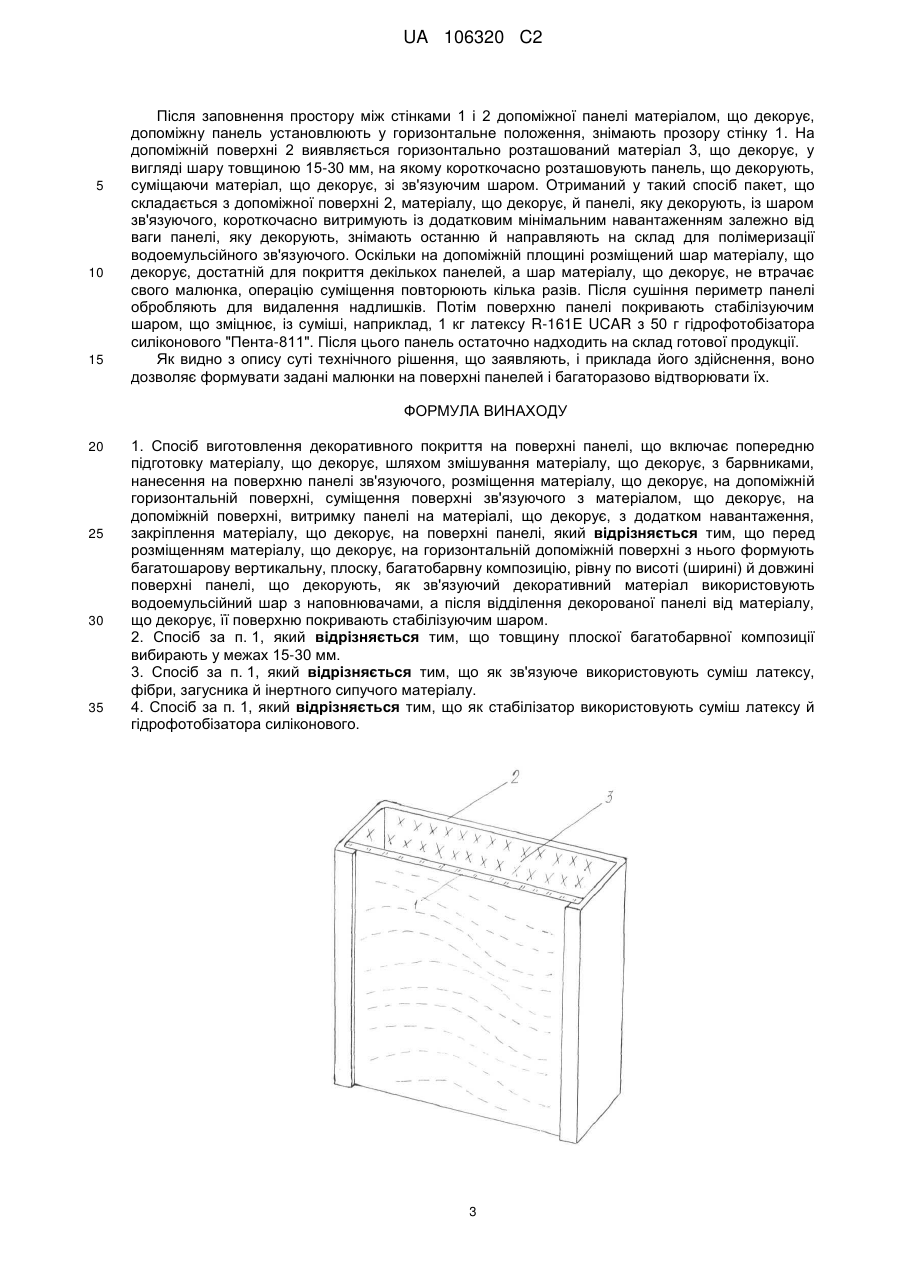

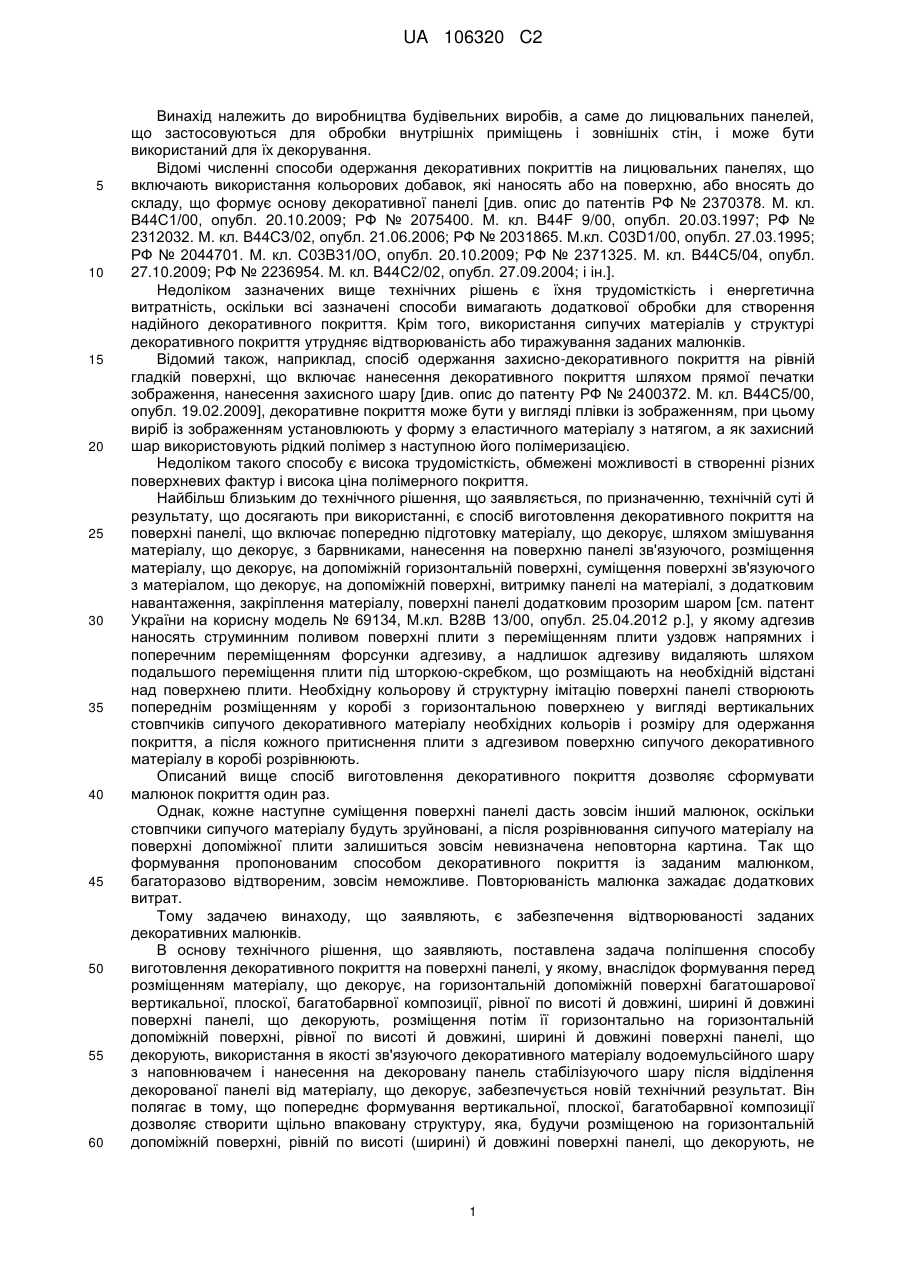

Реферат: Винахід належить до виробництва будівельних виробів, а саме до лицювальних панелей, що застосовуються для обробки внутрішніх приміщень і зовнішніх стін, і може бути використаний для їхнього декорування. Задачею винаходу, що заявляється, є забезпечення відтворюваності заданих декоративних малюнків. В основу технічного рішення, що заявляється, поставлена задача поліпшення способу виготовлення декоративного покриття на поверхні панелі, у якому, внаслідок формування перед розміщенням матеріалу, що декорує, на горизонтальній допоміжній поверхні багатошарової вертикальної, плоскої, багатобарвної композиції, рівної по висоті й довжині, ширині й довжині поверхні панелі, що декорують, розміщення потім її горизонтально на горизонтальній допоміжній поверхні, рівної по висоті й довжині, ширині й довжині поверхні панелі, що декорують, використання як зв'зуючого декоративного матеріалу водоемульсійного шару з наповнювачем і нанесення на декоровану панель стабілізуючого шару після відділення декорованої панелі від матеріалу, що декорує, забезпечується новий технічний результат. Він полягає в тому, що попереднє формування вертикальної, плоскої, багатобарвної композиції дозволяє створити щільно впаковану структуру, яка, будучи розміщеною на горизонтальній допоміжній поверхні, рівній по висоті (ширині) й довжині поверхні панелі, що декорують, не розсиплеться, не втратить заданого малюнка навіть при багаторазовому зіткненні з панеллю, покритою попередньо сполучним. UA 106320 C2 (12) UA 106320 C2 UA 106320 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до виробництва будівельних виробів, а саме до лицювальних панелей, що застосовуються для обробки внутрішніх приміщень і зовнішніх стін, і може бути використаний для їх декорування. Відомі численні способи одержання декоративних покриттів на лицювальних панелях, що включають використання кольорових добавок, які наносять або на поверхню, або вносять до складу, що формує основу декоративної панелі [див. опис до патентів РФ № 2370378. М. кл. В44С1/00, опубл. 20.10.2009; РФ № 2075400. М. кл. B44F 9/00, опубл. 20.03.1997; РФ № 2312032. М. кл. В44СЗ/02, опубл. 21.06.2006; РФ № 2031865. М.кл. C03D1/00, опубл. 27.03.1995; РФ № 2044701. М. кл. С03В31/0О, опубл. 20.10.2009; РФ № 2371325. М. кл. В44С5/04, опубл. 27.10.2009; РФ № 2236954. М. кл. В44С2/02, опубл. 27.09.2004; і ін.]. Недоліком зазначених вище технічних рішень є їхня трудомісткість і енергетична витратність, оскільки всі зазначені способи вимагають додаткової обробки для створення надійного декоративного покриття. Крім того, використання сипучих матеріалів у структурі декоративного покриття утрудняє відтворюваність або тиражування заданих малюнків. Відомий також, наприклад, спосіб одержання захисно-декоративного покриття на рівній гладкій поверхні, що включає нанесення декоративного покриття шляхом прямої печатки зображення, нанесення захисного шару [див. опис до патенту РФ № 2400372. М. кл. В44С5/00, опубл. 19.02.2009], декоративне покриття може бути у вигляді плівки із зображенням, при цьому виріб із зображенням установлюють у форму з еластичного матеріалу з натягом, а як захисний шар використовують рідкий полімер з наступною його полімеризацією. Недоліком такого способу є висока трудомісткість, обмежені можливості в створенні різних поверхневих фактур і висока ціна полімерного покриття. Найбільш близьким до технічного рішення, що заявляється, по призначенню, технічній суті й результату, що досягають при використанні, є спосіб виготовлення декоративного покриття на поверхні панелі, що включає попередню підготовку матеріалу, що декорує, шляхом змішування матеріалу, що декорує, з барвниками, нанесення на поверхню панелі зв'язуючого, розміщення матеріалу, що декорує, на допоміжній горизонтальній поверхні, суміщення поверхні зв'язуючого з матеріалом, що декорує, на допоміжній поверхні, витримку панелі на матеріалі, з додатковим навантаження, закріплення матеріалу, поверхні панелі додатковим прозорим шаром [см. патент України на корисну модель № 69134, М.кл. В28В 13/00, опубл. 25.04.2012 р.], у якому адгезив наносять струминним поливом поверхні плити з переміщенням плити уздовж напрямних і поперечним переміщенням форсунки адгезиву, а надлишок адгезиву видаляють шляхом подальшого переміщення плити під шторкою-скребком, що розміщають на необхідній відстані над поверхнею плити. Необхідну кольорову й структурну імітацію поверхні панелі створюють попереднім розміщенням у коробі з горизонтальною поверхнею у вигляді вертикальних стовпчиків сипучого декоративного матеріалу необхідних кольорів і розміру для одержання покриття, а після кожного притиснення плити з адгезивом поверхню сипучого декоративного матеріалу в коробі розрівнюють. Описаний вище спосіб виготовлення декоративного покриття дозволяє сформувати малюнок покриття один раз. Однак, кожне наступне суміщення поверхні панелі дасть зовсім інший малюнок, оскільки стовпчики сипучого матеріалу будуть зруйновані, а після розрівнювання сипучого матеріалу на поверхні допоміжної плити залишиться зовсім невизначена неповторна картина. Так що формування пропонованим способом декоративного покриття із заданим малюнком, багаторазово відтвореним, зовсім неможливе. Повторюваність малюнка зажадає додаткових витрат. Тому задачею винаходу, що заявляють, є забезпечення відтворюваності заданих декоративних малюнків. В основу технічного рішення, що заявляють, поставлена задача поліпшення способу виготовлення декоративного покриття на поверхні панелі, у якому, внаслідок формування перед розміщенням матеріалу, що декорує, на горизонтальній допоміжній поверхні багатошарової вертикальної, плоскої, багатобарвної композиції, рівної по висоті й довжині, ширині й довжині поверхні панелі, що декорують, розміщення потім її горизонтально на горизонтальній допоміжній поверхні, рівної по висоті й довжині, ширині й довжині поверхні панелі, що декорують, використання в якості зв'язуючого декоративного матеріалу водоемульсійного шару з наповнювачем і нанесення на декоровану панель стабілізуючого шару після відділення декорованої панелі від матеріалу, що декорує, забезпечується новій технічний результат. Він полягає в тому, що попереднє формування вертикальної, плоскої, багатобарвної композиції дозволяє створити щільно впаковану структуру, яка, будучи розміщеною на горизонтальній допоміжній поверхні, рівній по висоті (ширині) й довжині поверхні панелі, що декорують, не 1 UA 106320 C2 5 10 15 20 25 30 35 40 45 50 55 60 розсиплеться, не втратить заданого малюнка навіть при багаторазовому зіткненні з панеллю, покритою попередньо сполучним. Поставлена задача вирішується завдяки тому, що у відомому способі виготовлення декоративного покриття на поверхні панелі, що включає попередню підготовку матеріалу, що декорує, шляхом змішування матеріалу, що декорує, з барвниками, нанесення на поверхню панелі зв'язуючого, розміщення матеріалу, що декорує, на допоміжній горизонтальній поверхні, суміщення поверхні зв'язуючого з матеріалом, що декорує, на допоміжній поверхні, витримку панелі на матеріалі, що декорує, з додатком навантаження, закріплення матеріалу, що декорує, на поверхні панелі, відповідно до винаходу, перед розміщенням матеріалу, на горизонтальній допоміжній поверхні з нього формують багатошарову вертикальну, плоску, багатобарвну композицію, рівну по висоті (ширині) й довжині поверхні панелі, що декорують, як зв'язуючий декоративний матеріал використовують водоемульсійний шар з наповнювачами, а після відділення декорованої панелі від матеріалу, що декорує, її поверхню покривають стабілізуючим шаром. Відповідно до винаходу, товщину плоскої багатобарвної композиції вибирають у межах 1530 мм. Відповідно до винаходу, як зв'язуюче використовують суміш латексу, фібри, загусника й інертного сипучого матеріалу. Відповідно до винаходу, як стабілізатор використовують суміш латексу й гідрофотобізатора силіконового. Як видно з викладу суті технічного рішення, що заявляють, воно відрізняється від прототипу, і, отже, є новим. Технічне рішення, що заявляють, має винахідницький рівень. З характеристики технічного рівня видно, що тільки використання прямої печатки кольорових зображень на плоскій поверхні дозволяє одержувати відтворені малюнки. Однак це може бути витратним, оскільки припускає використання спеціального встаткування й барвників. У всіх інших випадках використання сипучого матеріалу для декорування дозволяє одержувати зображення хоча й одного стилю, але багато в чому такими, що відрізняються один від одного, що робить загальну картину, складену з тих самих панелей, нав'язливо мозаїчною, особливо якщо при цьому використані яскраві барвники. Використання таких панелей може бути прийнятно для більших просторів на зовнішніх стінах будинків і для внутрішньої обробки приміщень. Пропонований спосіб має більші функціональні можливості, оскільки дозволяє різноманітити малюнки, використовуючи різні сипучі матеріали й барвники. Пропоноване технічне рішення промислово придатне, тому що може бути реалізованим в умовах сучасного промислового виробництва з використанням сучасного встаткування й матеріалів. Креслення. Допоміжна панель. Спосіб виготовлення декоративного покриття на поверхні панелі ілюструє приклад його здійснення. Залежно від характеру малюнка, наприклад, що чергуються хвилясті смуги принаймні двох квітів, попередньо вибирають матеріал, що декорує, наприклад, мармурова крихта CGR-0208 біла й барвники, наприклад, залізоокисневий пігмент для її фарбування. Пофарбований матеріал, яким декорують, готовлять шляхом змішування, наприклад, 1 кг мармурової крихти CGR-0208 з 2,7 г пігменту залізоокисного, що надає мармуровій крихті бажаний (основний) колір. На поверхню панелі наносять тонкий шар зв'язуючого. Зв'язуюче являє собою суміш, що включає, наприклад, з розрахунку на 1 кг мармурової крихти CGR-0208 латекс R-161E UCAR143 г, латекс DL-57 г, фібра - 2,7 г, загусник RHEOTECH-6,6 г, вода - 143 г. Склад водоемульсійного зв'язуючого для покриття панелі вибирають із умови його полімеризації протягом не більш, ніж 24 годин. Для одержання заданого декоративного покриття мармурову крихту, пофарбовану й незабарвлену, завантажують у спеціальний бункер у бажаній послідовності. Формування малюнка здійснюють за допомогою спеціальної допоміжної панелі, виконаної з можливістю займати горизонтальне, похиле й вертикальне положення, утвореної двома стінками 1 і 2 (див. креслення). Стінка 1 виконана прозорою й знімною, а стінка 2 являє собою допоміжну поверхню для розміщення матеріалу 3, що декорує. За допомогою завантажувального бункера й допоміжної панелі простір між стінками 1 і 2 заповнюють матеріалом, що декорує, 3 у тій послідовності, що задана бункером (на кресленні не показано). Таких завантажувальних бункерів може бути не один, що дозволить створити більше складний малюнок. 2 UA 106320 C2 5 10 15 Після заповнення простору між стінками 1 і 2 допоміжної панелі матеріалом, що декорує, допоміжну панель установлюють у горизонтальне положення, знімають прозору стінку 1. На допоміжній поверхні 2 виявляється горизонтально розташований матеріал 3, що декорує, у вигляді шару товщиною 15-30 мм, на якому короткочасно розташовують панель, що декорують, суміщаючи матеріал, що декорує, зі зв'язуючим шаром. Отриманий у такий спосіб пакет, що складається з допоміжної поверхні 2, матеріалу, що декорує, й панелі, яку декорують, із шаром зв'язуючого, короткочасно витримують із додатковим мінімальним навантаженням залежно від ваги панелі, яку декорують, знімають останню й направляють на склад для полімеризації водоемульсійного зв'язуючого. Оскільки на допоміжній площині розміщений шар матеріалу, що декорує, достатній для покриття декількох панелей, а шар матеріалу, що декорує, не втрачає свого малюнка, операцію суміщення повторюють кілька разів. Після сушіння периметр панелі обробляють для видалення надлишків. Потім поверхню панелі покривають стабілізуючим шаром, що зміцнює, із суміші, наприклад, 1 кг латексу R-161E UCAR з 50 г гідрофотобізатора силіконового "Пента-811". Після цього панель остаточно надходить на склад готової продукції. Як видно з опису суті технічного рішення, що заявляють, і приклада його здійснення, воно дозволяє формувати задані малюнки на поверхні панелей і багаторазово відтворювати їх. ФОРМУЛА ВИНАХОДУ 20 25 30 35 1. Спосіб виготовлення декоративного покриття на поверхні панелі, що включає попередню підготовку матеріалу, що декорує, шляхом змішування матеріалу, що декорує, з барвниками, нанесення на поверхню панелі зв'язуючого, розміщення матеріалу, що декорує, на допоміжній горизонтальній поверхні, суміщення поверхні зв'язуючого з матеріалом, що декорує, на допоміжній поверхні, витримку панелі на матеріалі, що декорує, з додатком навантаження, закріплення матеріалу, що декорує, на поверхні панелі, який відрізняється тим, що перед розміщенням матеріалу, що декорує, на горизонтальній допоміжній поверхні з нього формують багатошарову вертикальну, плоску, багатобарвну композицію, рівну по висоті (ширині) й довжині поверхні панелі, що декорують, як зв'язуючий декоративний матеріал використовують водоемульсійний шар з наповнювачами, а після відділення декорованої панелі від матеріалу, що декорує, її поверхню покривають стабілізуючим шаром. 2. Спосіб за п. 1, який відрізняється тим, що товщину плоскої багатобарвної композиції вибирають у межах 15-30 мм. 3. Спосіб за п. 1, який відрізняється тим, що як зв'язуюче використовують суміш латексу, фібри, загусника й інертного сипучого матеріалу. 4. Спосіб за п. 1, який відрізняється тим, що як стабілізатор використовують суміш латексу й гідрофотобізатора силіконового. 3UA 106320 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
