Спосіб освітлення води

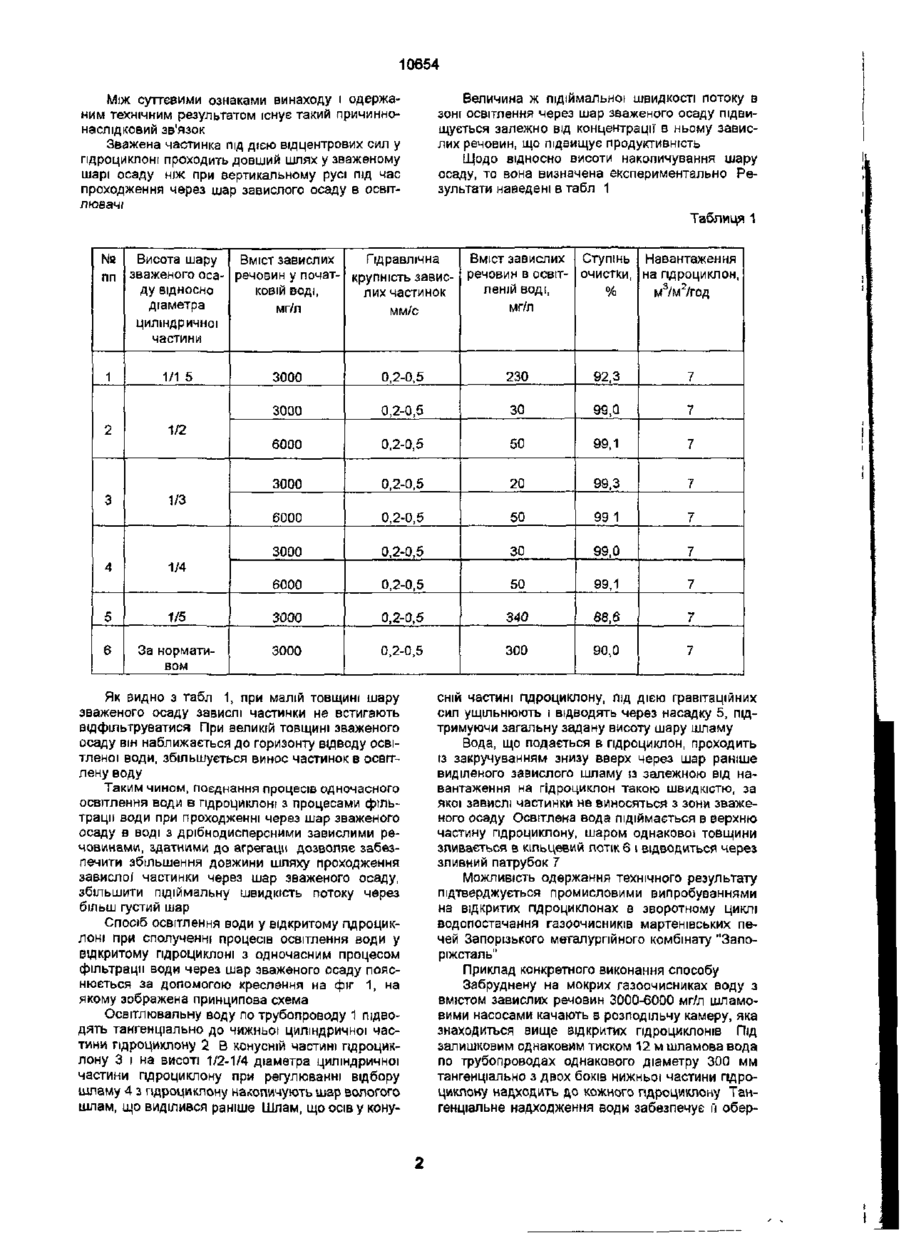

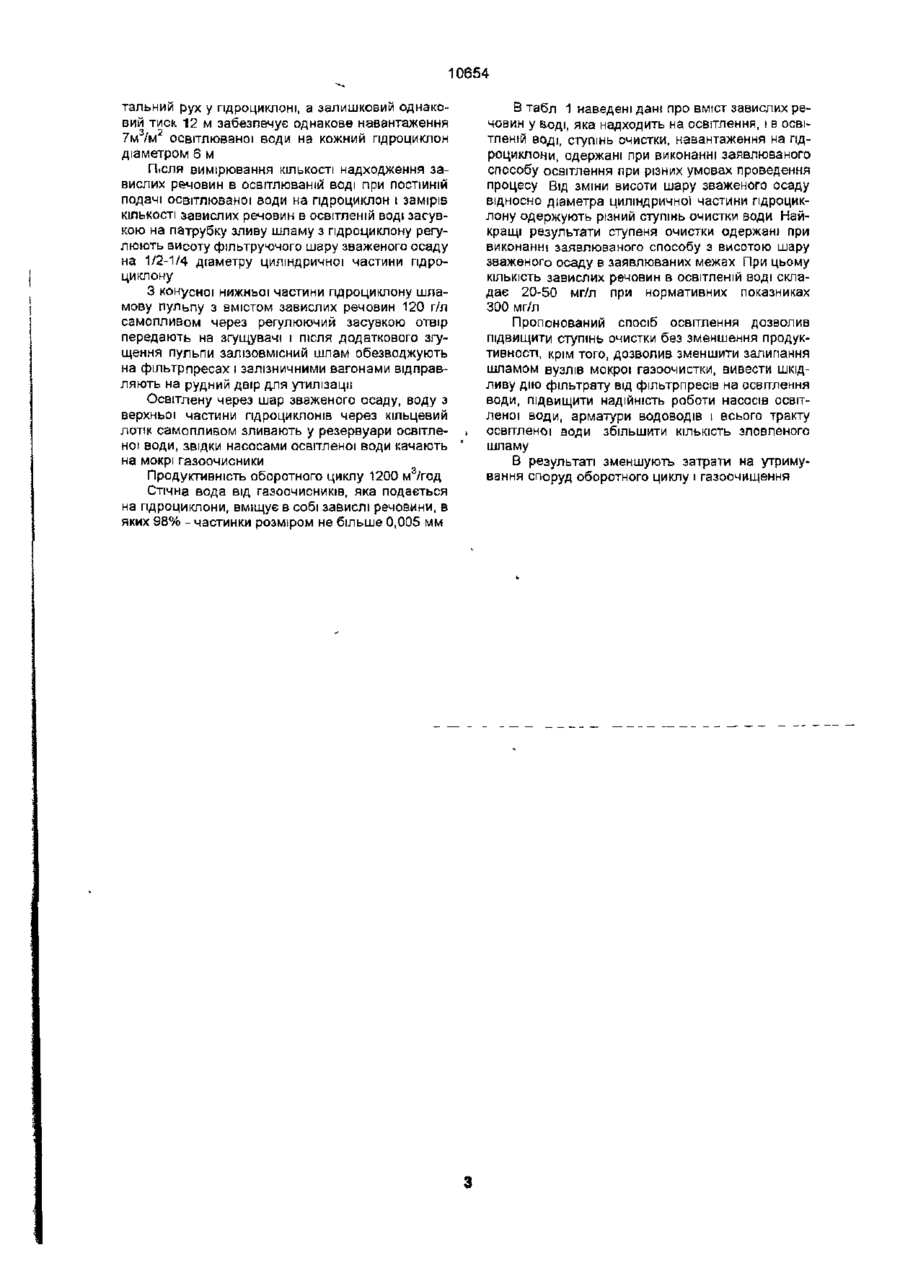

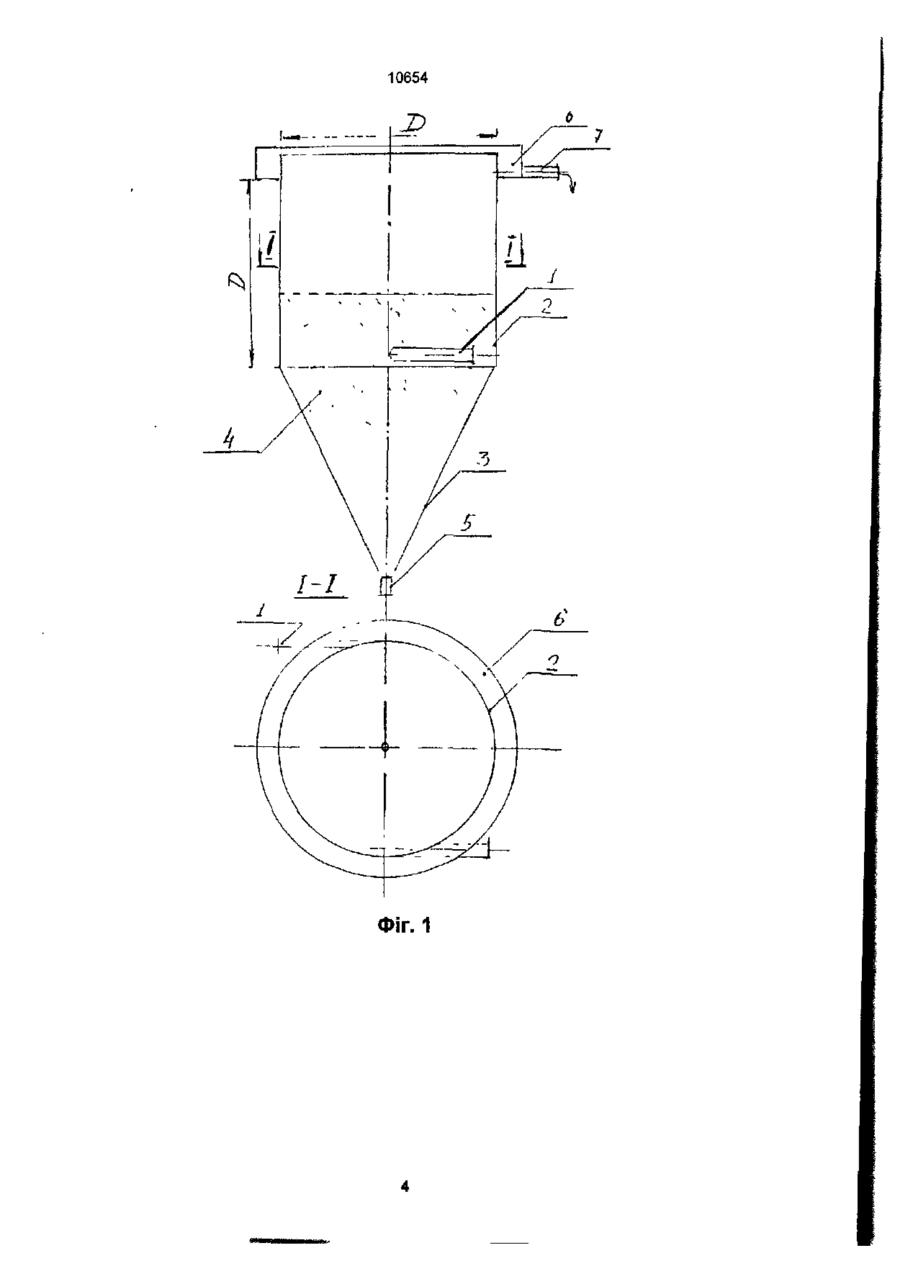

Спосіб освітлення води, який включає обертання води в гідроциклон* з додатковою фільтрацією, який відрізняється тим що фільтрацію виконують в стадії обертання через шар зваженого осаду, який підтримують на висоті 1/2-1/4 діаметра циліндричної частини гідроциклону розчину флокулянту в режимі обертального руху з наступною фільтрацією Фільтрацію малокаламутної кольорової води виконують через негустий шар завислого осаду з малою підіймальною швидкістю при короткому вертикальному підіймальному потоці Підвищення ефективності очистки одержують за рахунок режиму приготування флокулянту в процесі його розчинення перед подачею в освітлювану воду Недоліком способу є те, що фільтрацію води виконують окремо від стадії обертання через негустий шар зваженого осаду з малою підіймальною швидкістю при короткому вертикальному підіймальному потоці В основу запропонованого технічного рішення поставлено задачу вдосконалення способу освітлення води у відкритому гідроциклоні за допомогою виконання фільтрації в стадії обертального руху з формуванням оптимальної висоти шару зваженого осаду для фільтрації через нього води, що забезпечує збільшення довжини шляху проходження завислої частинки через шар зваженого осаду порівняно з освітлювачами і збільшення підіймальної швидкості потоку через більш густий, ніж в освітлювачах, шар зваженого осаду, таким чином підвищують ступінь очистки без зменшення продуктивності Поставлена задача вирішується тим що у відомому способі освітлення води, що включає обертання води у гідроциклоні з додатковою фільтрацією, згідно з винаходом, фільтрацію виконують в стадії обертання через шар зваженого осаду, який підтримують на висоті 1/2-1/4 діаметра циліндричної частини гідроциклону О ш о < 10654 Між суттєвими ознаками винаходу і одержаним технічним результатом існує такий причиннонаслідковий зв'язок Зважена частинка під дією відцентрових сил у гідроциклоні проходить довший шлях у зваженому шарі осаду ніж; при вертикальному русі під час проходження через шар завислого осаду в освітлювачі № пп Величина ж підіймальної швидкості потоку в зоні освітлення через шар зваженого осаду підвищується залежно від концентрації в ньому завислих речовин, що підвищує продуктивність Щодо відносно висоти накопичування шару осаду, то вона визначена експериментально Результати наведені в табл 1 Таблиця 1 Вміст завислих Ступінь Навантаження Висота шару Гідравлічна Вміст завислих зваженого оса- речовин у почат- крупність завис- речовин в освіт- очистки, на гідроциклон, леній ВОДІ, ду ВІДНОСНО ковій ВОДІ, % лих частинок м3/м2/год діаметра мг/л мг/л мм/с циліндричної частини 7 0,2-0,5 ЗО 99,0 7 6000 0,2-0,5 50 99,1 7 0,2-0,5 20 99,3 7 0,2-0,5 50 99 1 7 0,2-0,5 ЗО 99,0 7 6000 3 92,3 3000 1/2 230 6000 2 0,2-0,5 3000 1/1 5 3000 3000 1 0,2-0,5 50 99,1 7 1/3 4 1/4 5 1/5 3000 0,2-0,5 340 88,6 7 Є За нормативом 3000 0,2-0,5 300 90,0 7 Як видно з табл 1, при малій товщині шару зваженого осаду завислі частинки не встигають відфільтруватися При великій товщині зваженого осаду він наближається до горизонту відводу освітленої води, збільшується винос частинок в освітлену воду Таким чином, поєднання процесів одночасного освітлення води в гідроциклоні з процесами фільтрації води при проходженні через шар зваженого осаду в воді з дрібнодисперсними завислими речовинами, здатними до агрегації дозволяє забезпечити збільшення довжини шляху проходження зависло/ частинки через шар зваженого осаду, збільшити підіймальну швидкість потоку через більш густий шар Спосіб освітлення води у відкритому гідроциклоні при сполученні процесів освітлення води у Відкритому гідроциклоні з одночасним процесом фільтрації води через шар зваженого осаду пояснюється за допомогою креслення на фіг 1, на якому зображена принципова схема Освітлювальну воду по трубопроводу 1 ПІДВОДЯТЬ тангенціально до нижньої циліндричної частини гідроциклону 2 В конусній частині гідроциклону 3 і на висоті 1/2-1/4 діаметра циліндричної частини гідроциклону при регулюванні відбору шламу 4 ъ гідроциклону накопичують шар вологого шлам, що виділився раніше Шлам, що осів у кону сній частині гідроциклону, під дією гравітаційних сил ущільнюють і відводять через насадку 5, підтримуючи загальну задану висоту шару шламу Вода, що подається в гідроциклон, проходить із закручуванням знизу вверх через шар раніше виділеного завислого шламу ІЗ залежною від навантаження на гідроциклон такою швидкістю, за якої завислі частинки не виносяться з зони зваженого осаду Освітлена вода підіймається в верхню частину гідроциклону, шаром однакової товщини зливається в кільцевий потік 6 і відводиться через зливний патрубок 7 Можливість одержання технічного результату підтверджується промисловими випробуваннями на відкритих гідроциклонах в зворотному циклі водопостачання газоочисників мартенівських печей Запорізького металургійного комбінату "Запоріжсталь" Приклад конкретного виконання способу Забруднену на мокрих газоочисниках воду з вмістом завислих речовин 3000-6000 мг/л шламовими насосами качають в розподільчу камеру, яка знаходиться вище відкритих гідроциклонів Під залишковим однаковим тиском 12 м шламова вода по трубопроводах однакового діаметру 300 мм тангенціально з двох боків нижньої частини гідроциклону надходить до кожного гідроциклону Тангенціальне надходження води забезпечує ґі обер 10654 тальний рух у гідроциклоні, а залишковий однаковий тиск 12 м забезпечує однакове навантаження 7м /м освітлюваної води на кожний гідроциклон діаметром 6 м ГЬсля вимірювання КІЛЬКОСТІ надходження завислих речовин в освітлюваній воді при ПОСТІЙНІЙ подачі освітлюваної води на гідроциклон і замірів КІЛЬКОСТІ завислих речовин в освітленій воді засувкою на патрубку зливу шламу з гідроциклону регулюють висоту фільтруючого шару зваженого осаду на 1/2-1/4 діаметру циліндричної частини гідроциклону З конусної нижньої частини гідроциклону шламову пульпу з вмістом завислих речовин 120 г/л самопливом через регулюючий засувкою отвір передають на згущувачі і після додаткового згущення пульпи залізовмісний шлам обезводжують на фільтрпресах і залізничними вагонами відправляють на рудний двір для утилізації Освітлену через шар зваженого осаду, воду з верхньої частини гідроциклонів через кільцевий лотік самопливом зливають у резервуари освітленої води, звідки насосами освітленої води качають на мокрі газоочисники Продуктивність оборотного циклу 1200 м3/год Стічна вода від газоочисників, яка подається на гідроциклони, вміщує в собі завислі речовини, в яких 98% - частинки розміром не більше 0,005 мм В табл 1 наведені дані про вміст завислих речовин у воді, яка надходить на освітлення, і в освітленій воді, ступінь очистки, навантаження на гідроциклони, одержані при виконанні заявлюваного способу освітлення при різних умовах проведення процесу Від ЗМІНИ ВИСОТИ шару зваженого осаду відносно діаметра циліндричної частини гідроциклону одержують різний ступінь очистки води Найкращі результати ступеня очистки одержані при виконанні заявлюваного способу з висотою шару зваженого осаду в заявлюваних межах При цьому КІЛЬКІСТЬ завислих речовин в освітленій воді складає 20-50 мг/л при нормативних показниках 300 мг/л Пропонований спосіб освітлення дозволив підвищити ступінь очистки без зменшення продуктивності, крім того, дозволив зменшити залипання шламом вузлів мокрої газоочистки, вивести шкідливу дію фільтрату від фільтрпресів на освітлення води, підвищити надійність роботи насосів освітленої води, арматури водоводів і всього тракту освітленої води збільшити КІЛЬКІСТЬ зловленого шламу В результаті зменшують затрати на утримування споруд оборотного циклу і газоочищення 10654 ФІГ. 1 10654 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку j a / ^ 2 ^ f 2001 p. Формат 60x84 1/8 L Обсяг (і? С'Уобл-вид.арк Тираж 50 прим. Зам /* Укр(НТЕ[, 03680, Киів-39МСП, вул Горького, 180. (044) 268-25-22
