Формула / Реферат

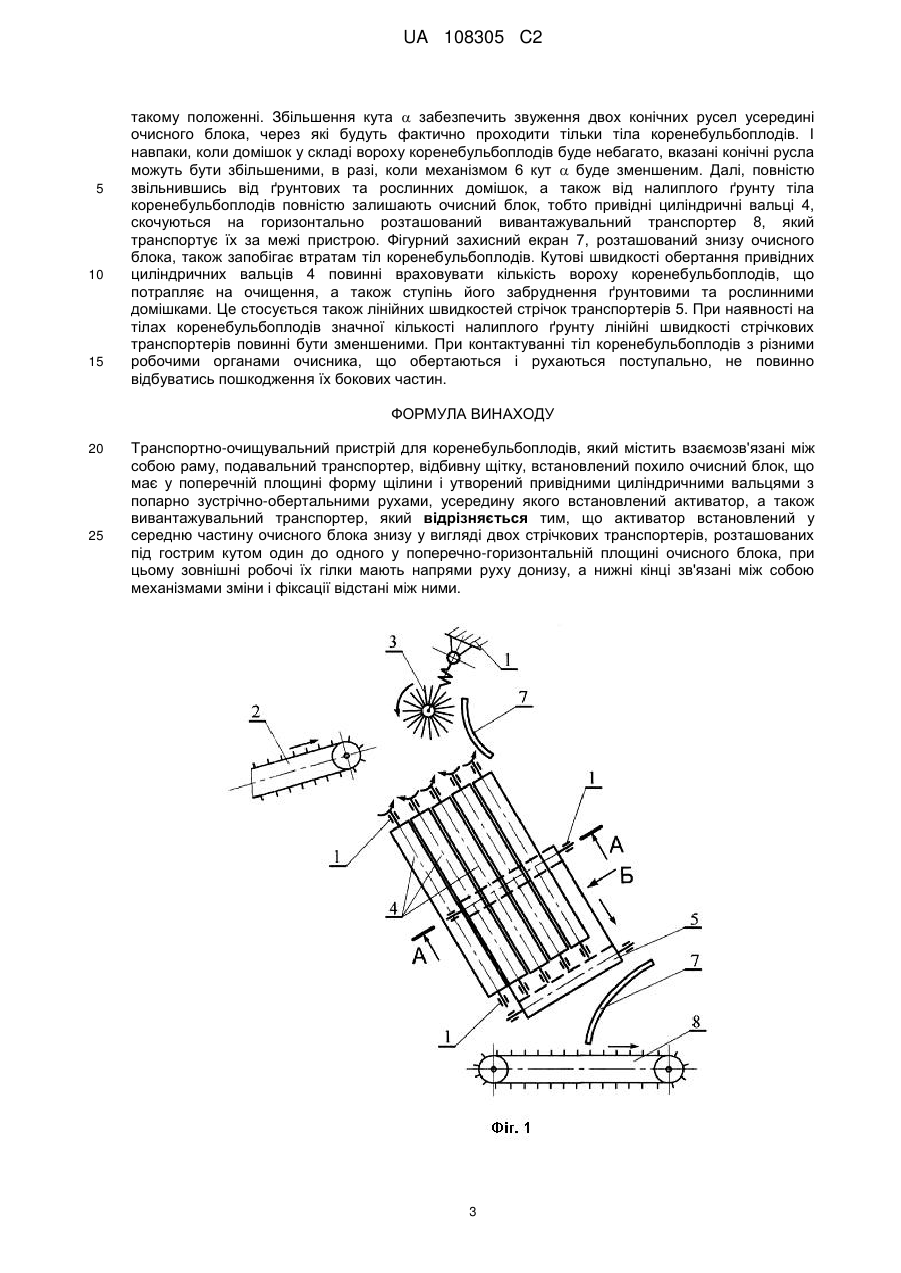

Транспортно-очищувальний пристрій для коренебульбоплодів, який містить взаємозв'язані між собою раму, подавальний транспортер, відбивну щітку, встановлений похило очисний блок, що має у поперечній площині форму щілини і утворений привідними циліндричними вальцями з попарно зустрічно-обертальними рухами, усередину якого встановлений активатор, а також вивантажувальний транспортер, який відрізняється тим, що активатор встановлений у середню частину очисного блока знизу у вигляді двох стрічкових транспортерів, розташованих під гострим кутом один до одного у поперечно-горизонтальній площині очисного блока, при цьому зовнішні робочі їх гілки мають напрями руху донизу, а нижні кінці зв'язані між собою механізмами зміни і фіксації відстані між ними.

Текст

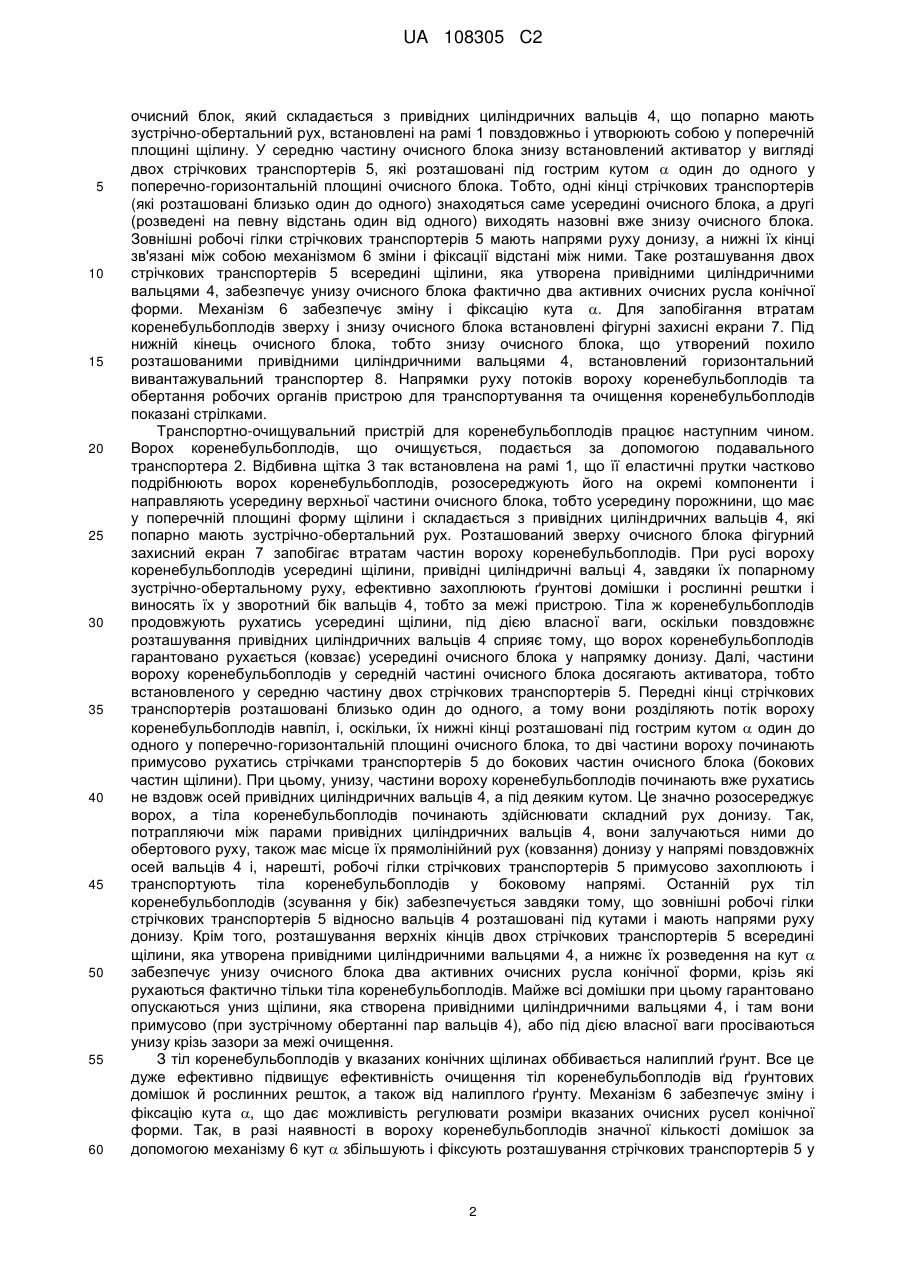

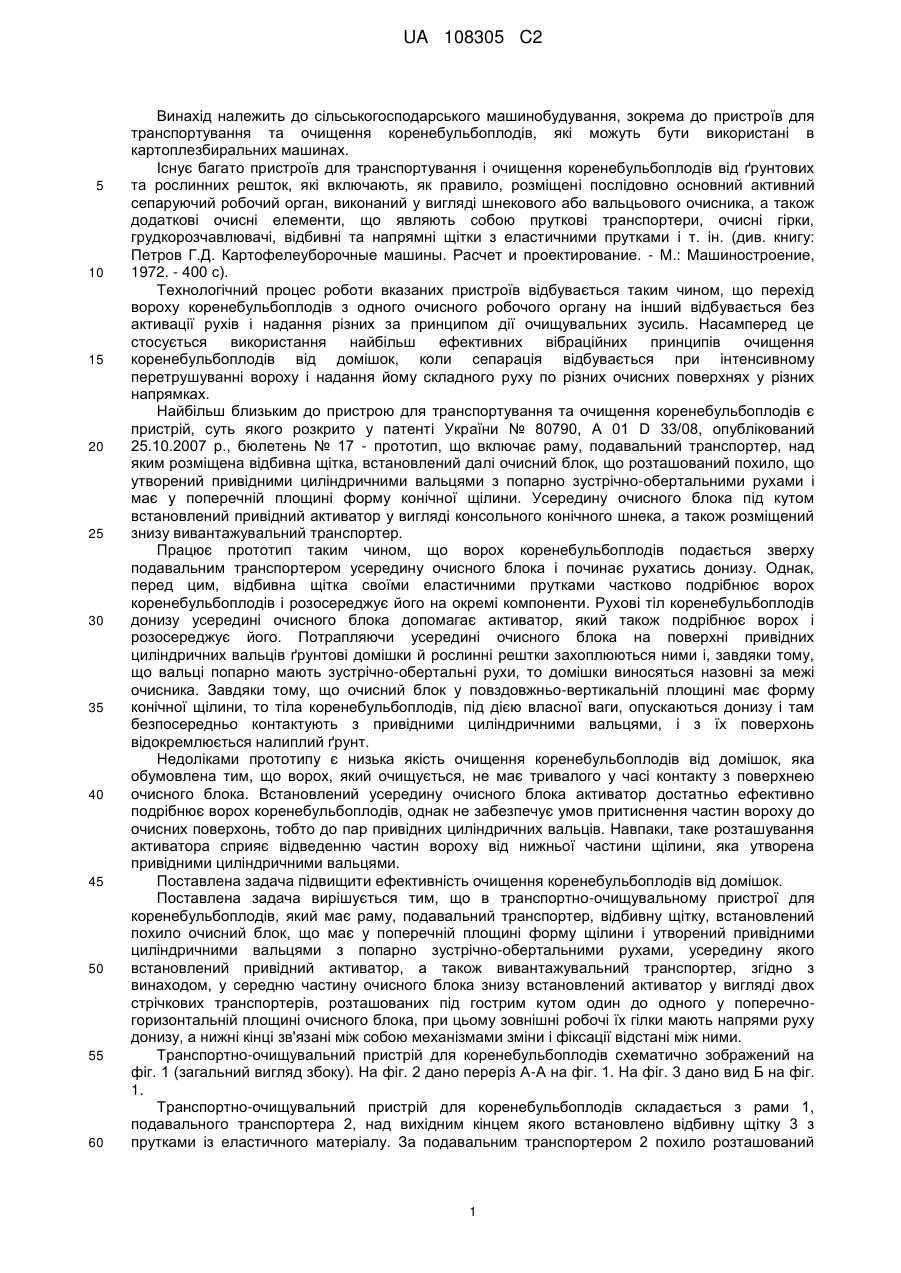

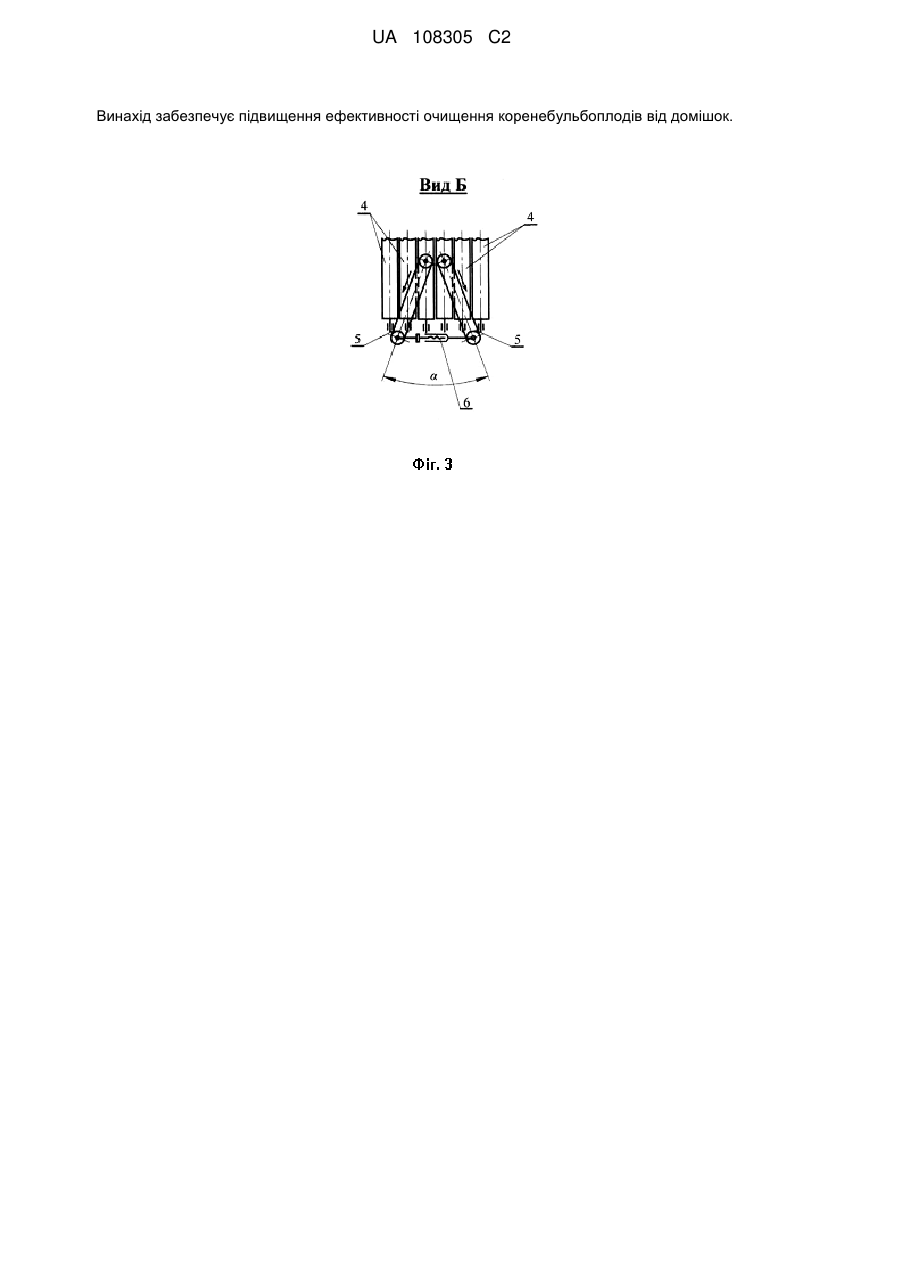

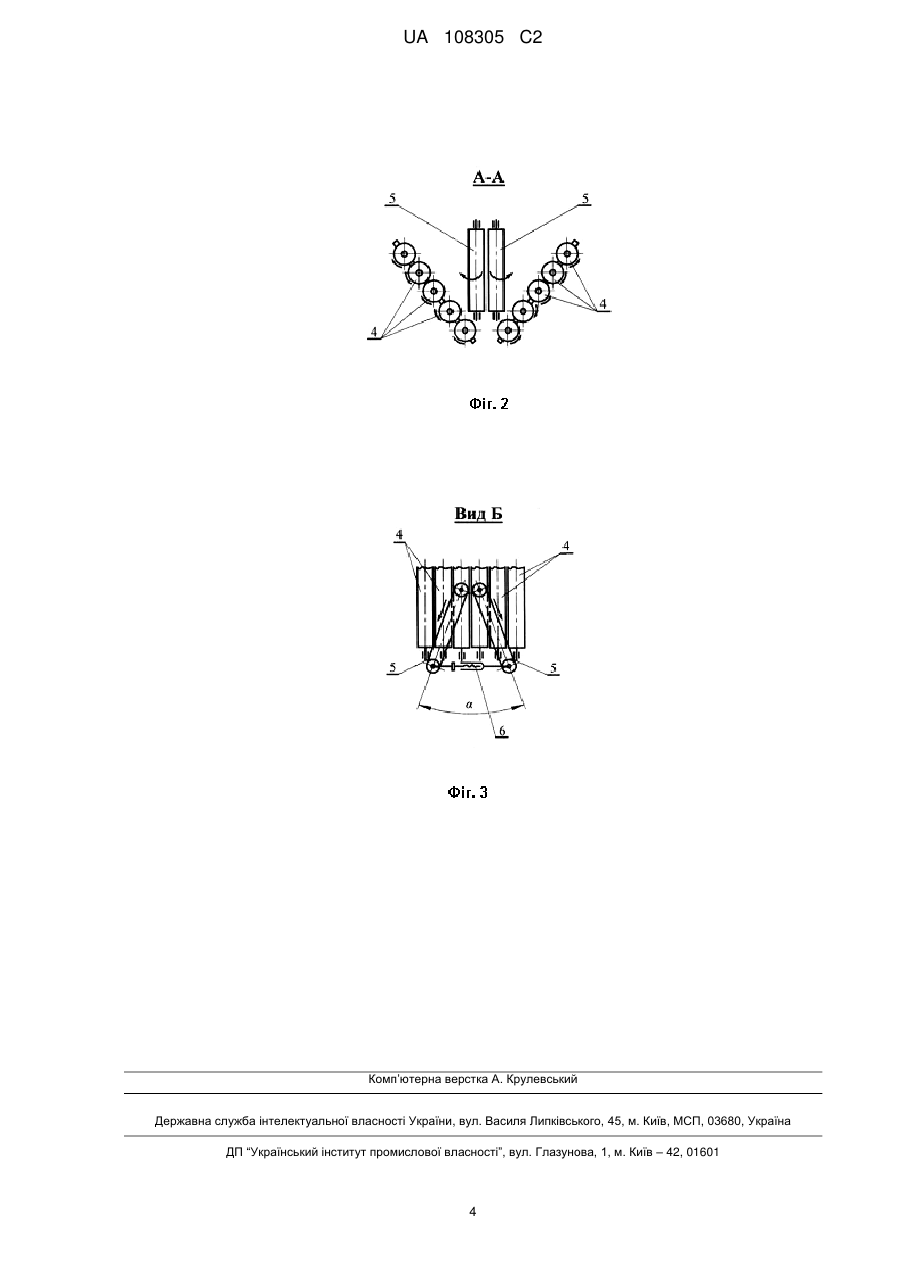

Реферат: Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очищення коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Транспортно-очищувальний пристрій для коренебульбоплодів містить взаємозв'язані між собою раму, подавальний транспортер, відбивну щітку, встановлений похило очисний блок, що має у поперечній площині форму щілини і утворений привідними циліндричними вальцями з попарно зустрічно-обертальними рухами, усередину якого встановлений активатор, а також вивантажувальний транспортер. Активатор встановлений у середню частину очисного блока знизу у вигляді двох стрічкових транспортерів, розташованих під гострим кутом один до одного у поперечно-горизонтальній площині очисного блока. Зовнішні робочі гілки стрічкових транспортерів мають напрями руху донизу, а нижні кінці зв'язані між собою механізмами зміни і фіксації відстані між ними. UA 108305 C2 (12) UA 108305 C2 Винахід забезпечує підвищення ефективності очищення коренебульбоплодів від домішок. UA 108305 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очищення коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує багато пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток, які включають, як правило, розміщені послідовно основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т. ін. (див. книгу: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - Μ.: Машиностроение, 1972. - 400 с). Технологічний процес роботи вказаних пристроїв відбувається таким чином, що перехід вороху коренебульбоплодів з одного очисного робочого органу на інший відбувається без активації рухів і надання різних за принципом дії очищувальних зусиль. Насамперед це стосується використання найбільш ефективних вібраційних принципів очищення коренебульбоплодів від домішок, коли сепарація відбувається при інтенсивному перетрушуванні вороху і надання йому складного руху по різних очисних поверхнях у різних напрямках. Найбільш близьким до пристрою для транспортування та очищення коренебульбоплодів є пристрій, суть якого розкрито у патенті України № 80790, А 01 D 33/08, опублікований 25.10.2007 р., бюлетень № 17 - прототип, що включає раму, подавальний транспортер, над яким розміщена відбивна щітка, встановлений далі очисний блок, що розташований похило, що утворений привідними циліндричними вальцями з попарно зустрічно-обертальними рухами і має у поперечній площині форму конічної щілини. Усередину очисного блока під кутом встановлений привідний активатор у вигляді консольного конічного шнека, а також розміщений знизу вивантажувальний транспортер. Працює прототип таким чином, що ворох коренебульбоплодів подається зверху подавальним транспортером усередину очисного блока і починає рухатись донизу. Однак, перед цим, відбивна щітка своїми еластичними прутками частково подрібнює ворох коренебульбоплодів і розосереджує його на окремі компоненти. Рухові тіл коренебульбоплодів донизу усередині очисного блока допомагає активатор, який також подрібнює ворох і розосереджує його. Потрапляючи усередині очисного блока на поверхні привідних циліндричних вальців ґрунтові домішки й рослинні рештки захоплюються ними і, завдяки тому, що вальці попарно мають зустрічно-обертальні рухи, то домішки виносяться назовні за межі очисника. Завдяки тому, що очисний блок у повздовжньо-вертикальній площині має форму конічної щілини, то тіла коренебульбоплодів, під дією власної ваги, опускаються донизу і там безпосередньо контактують з привідними циліндричними вальцями, і з їх поверхонь відокремлюється налиплий ґрунт. Недоліками прототипу є низька якість очищення коренебульбоплодів від домішок, яка обумовлена тим, що ворох, який очищується, не має тривалого у часі контакту з поверхнею очисного блока. Встановлений усередину очисного блока активатор достатньо ефективно подрібнює ворох коренебульбоплодів, однак не забезпечує умов притиснення частин вороху до очисних поверхонь, тобто до пар привідних циліндричних вальців. Навпаки, таке розташування активатора сприяє відведенню частин вороху від нижньої частини щілини, яка утворена привідними циліндричними вальцями. Поставлена задача підвищити ефективність очищення коренебульбоплодів від домішок. Поставлена задача вирішується тим, що в транспортно-очищувальному пристрої для коренебульбоплодів, який має раму, подавальний транспортер, відбивну щітку, встановлений похило очисний блок, що має у поперечній площині форму щілини і утворений привідними циліндричними вальцями з попарно зустрічно-обертальними рухами, усередину якого встановлений привідний активатор, а також вивантажувальний транспортер, згідно з винаходом, у середню частину очисного блока знизу встановлений активатор у вигляді двох стрічкових транспортерів, розташованих під гострим кутом один до одного у поперечногоризонтальній площині очисного блока, при цьому зовнішні робочі їх гілки мають напрями руху донизу, а нижні кінці зв'язані між собою механізмами зміни і фіксації відстані між ними. Транспортно-очищувальний пристрій для коренебульбоплодів схематично зображений на фіг. 1 (загальний вигляд збоку). На фіг. 2 дано переріз А-А на фіг. 1. На фіг. 3 дано вид Б на фіг. 1. Транспортно-очищувальний пристрій для коренебульбоплодів складається з рами 1, подавального транспортера 2, над вихідним кінцем якого встановлено відбивну щітку 3 з прутками із еластичного матеріалу. За подавальним транспортером 2 похило розташований 1 UA 108305 C2 5 10 15 20 25 30 35 40 45 50 55 60 очисний блок, який складається з привідних циліндричних вальців 4, що попарно мають зустрічно-обертальний рух, встановлені на рамі 1 повздовжньо і утворюють собою у поперечній площині щілину. У середню частину очисного блока знизу встановлений активатор у вигляді двох стрічкових транспортерів 5, які розташовані під гострим кутом  один до одного у поперечно-горизонтальній площині очисного блока. Тобто, одні кінці стрічкових транспортерів (які розташовані близько один до одного) знаходяться саме усередині очисного блока, а другі (розведені на певну відстань один від одного) виходять назовні вже знизу очисного блока. Зовнішні робочі гілки стрічкових транспортерів 5 мають напрями руху донизу, а нижні їх кінці зв'язані між собою механізмом 6 зміни і фіксації відстані між ними. Таке розташування двох стрічкових транспортерів 5 всередині щілини, яка утворена привідними циліндричними вальцями 4, забезпечує унизу очисного блока фактично два активних очисних русла конічної форми. Механізм 6 забезпечує зміну і фіксацію кута . Для запобігання втратам коренебульбоплодів зверху і знизу очисного блока встановлені фігурні захисні екрани 7. Під нижній кінець очисного блока, тобто знизу очисного блока, що утворений похило розташованими привідними циліндричними вальцями 4, встановлений горизонтальний вивантажувальний транспортер 8. Напрямки руху потоків вороху коренебульбоплодів та обертання робочих органів пристрою для транспортування та очищення коренебульбоплодів показані стрілками. Транспортно-очищувальний пристрій для коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2. Відбивна щітка 3 так встановлена на рамі 1, що її еластичні прутки частково подрібнюють ворох коренебульбоплодів, розосереджують його на окремі компоненти і направляють усередину верхньої частини очисного блока, тобто усередину порожнини, що має у поперечній площині форму щілини і складається з привідних циліндричних вальців 4, які попарно мають зустрічно-обертальний рух. Розташований зверху очисного блока фігурний захисний екран 7 запобігає втратам частин вороху коренебульбоплодів. При русі вороху коренебульбоплодів усередині щілини, привідні циліндричні вальці 4, завдяки їх попарному зустрічно-обертальному руху, ефективно захоплюють ґрунтові домішки і рослинні рештки і виносять їх у зворотний бік вальців 4, тобто за межі пристрою. Тіла ж коренебульбоплодів продовжують рухатись усередині щілини, під дією власної ваги, оскільки повздовжнє розташування привідних циліндричних вальців 4 сприяє тому, що ворох коренебульбоплодів гарантовано рухається (ковзає) усередині очисного блока у напрямку донизу. Далі, частини вороху коренебульбоплодів у середній частині очисного блока досягають активатора, тобто встановленого у середню частину двох стрічкових транспортерів 5. Передні кінці стрічкових транспортерів розташовані близько один до одного, а тому вони розділяють потік вороху коренебульбоплодів навпіл, і, оскільки, їх нижні кінці розташовані під гострим кутом  один до одного у поперечно-горизонтальній площині очисного блока, то дві частини вороху починають примусово рухатись стрічками транспортерів 5 до бокових частин очисного блока (бокових частин щілини). При цьому, унизу, частини вороху коренебульбоплодів починають вже рухатись не вздовж осей привідних циліндричних вальців 4, а під деяким кутом. Це значно розосереджує ворох, а тіла коренебульбоплодів починають здійснювати складний рух донизу. Так, потрапляючи між парами привідних циліндричних вальців 4, вони залучаються ними до обертового руху, також має місце їх прямолінійний рух (ковзання) донизу у напрямі повздовжніх осей вальців 4 і, нарешті, робочі гілки стрічкових транспортерів 5 примусово захоплюють і транспортують тіла коренебульбоплодів у боковому напрямі. Останній рух тіл коренебульбоплодів (зсування у бік) забезпечується завдяки тому, що зовнішні робочі гілки стрічкових транспортерів 5 відносно вальців 4 розташовані під кутами і мають напрями руху донизу. Крім того, розташування верхніх кінців двох стрічкових транспортерів 5 всередині щілини, яка утворена привідними циліндричними вальцями 4, а нижнє їх розведення на кут  забезпечує унизу очисного блока два активних очисних русла конічної форми, крізь які рухаються фактично тільки тіла коренебульбоплодів. Майже всі домішки при цьому гарантовано опускаються униз щілини, яка створена привідними циліндричними вальцями 4, і там вони примусово (при зустрічному обертанні пар вальців 4), або під дією власної ваги просіваються унизу крізь зазори за межі очищення. З тіл коренебульбоплодів у вказаних конічних щілинах оббивається налиплий ґрунт. Все це дуже ефективно підвищує ефективність очищення тіл коренебульбоплодів від ґрунтових домішок й рослинних решток, а також від налиплого ґрунту. Механізм 6 забезпечує зміну і фіксацію кута , що дає можливість регулювати розміри вказаних очисних русел конічної форми. Так, в разі наявності в вороху коренебульбоплодів значної кількості домішок за допомогою механізму 6 кут  збільшують і фіксують розташування стрічкових транспортерів 5 у 2 UA 108305 C2 5 10 15 такому положенні. Збільшення кута  забезпечить звуження двох конічних русел усередині очисного блока, через які будуть фактично проходити тільки тіла коренебульбоплодів. І навпаки, коли домішок у складі вороху коренебульбоплодів буде небагато, вказані конічні русла можуть бути збільшеними, в разі, коли механізмом 6 кут  буде зменшеним. Далі, повністю звільнившись від ґрунтових та рослинних домішок, а також від налиплого ґрунту тіла коренебульбоплодів повністю залишають очисний блок, тобто привідні циліндричні вальці 4, скочуються на горизонтально розташований вивантажувальний транспортер 8, який транспортує їх за межі пристрою. Фігурний захисний екран 7, розташований знизу очисного блока, також запобігає втратам тіл коренебульбоплодів. Кутові швидкості обертання привідних циліндричних вальців 4 повинні враховувати кількість вороху коренебульбоплодів, що потрапляє на очищення, а також ступінь його забруднення ґрунтовими та рослинними домішками. Це стосується також лінійних швидкостей стрічок транспортерів 5. При наявності на тілах коренебульбоплодів значної кількості налиплого ґрунту лінійні швидкості стрічкових транспортерів повинні бути зменшеними. При контактуванні тіл коренебульбоплодів з різними робочими органами очисника, що обертаються і рухаються поступально, не повинно відбуватись пошкодження їх бокових частин. ФОРМУЛА ВИНАХОДУ 20 25 Транспортно-очищувальний пристрій для коренебульбоплодів, який містить взаємозв'язані між собою раму, подавальний транспортер, відбивну щітку, встановлений похило очисний блок, що має у поперечній площині форму щілини і утворений привідними циліндричними вальцями з попарно зустрічно-обертальними рухами, усередину якого встановлений активатор, а також вивантажувальний транспортер, який відрізняється тим, що активатор встановлений у середню частину очисного блока знизу у вигляді двох стрічкових транспортерів, розташованих під гострим кутом один до одного у поперечно-горизонтальній площині очисного блока, при цьому зовнішні робочі їх гілки мають напрями руху донизу, а нижні кінці зв'язані між собою механізмами зміни і фіксації відстані між ними. 3 UA 108305 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

Автори англійською

Adamchuk Valerii Vasyliovych, Prysiazhnyi Viktor Hryhorovych, Bulhakov Volodymyr Mykhailovych, Adamchuk Oleh Valeriiovych, Borys Andrii Mykolaiovych

Автори російською

Адамчук Валерий Васильевич, Присяжный Виктор Григорьевич, Булгаков Владимир Михайлович, Адамчук Олег Валерьевич, Борис Андрей Николаевич

МПК / Мітки

МПК: B08B 1/04, A01D 33/08, B07B 13/16

Мітки: пристрій, коренебульбоплодів, транспортно-очищувальний
