Спосіб формування вихідного сигналу адаптивної передавальної антени

Формула / Реферат | Подібні патенти | МПК / Мітки | Код посилання

Номер патенту: 108465

Опубліковано: 25.07.2016

Автори: Яремко Олег Миколайович, Максимюк Тарас Андрійович, Пелішок Володимир Олексійович, Климаш Михайло Миколайович

Завантажити PDF файл.

Формула / Реферат

Спосіб формування вихідного сигналу адаптивної передавальної антени, в якому N елементів прямолінійної рівноамплітудної антенної решітки з'єднують з передавачем, який відрізняється тим, що використовують прямолінійну рівноамплітудну антенну решітку, яка містить 2N елементів, причому при забезпеченні в діаграмі спрямованості антени напрямів головної пелюстки, ближчих до нуля або до p, підключають до передавача N перших елементів антенної решітки, а при забезпеченні напрямів головної пелюстки, ближчих до p/2 або до 3p/2, підключають до передавача N елементів антенної решітки, вибраних через один.

Текст

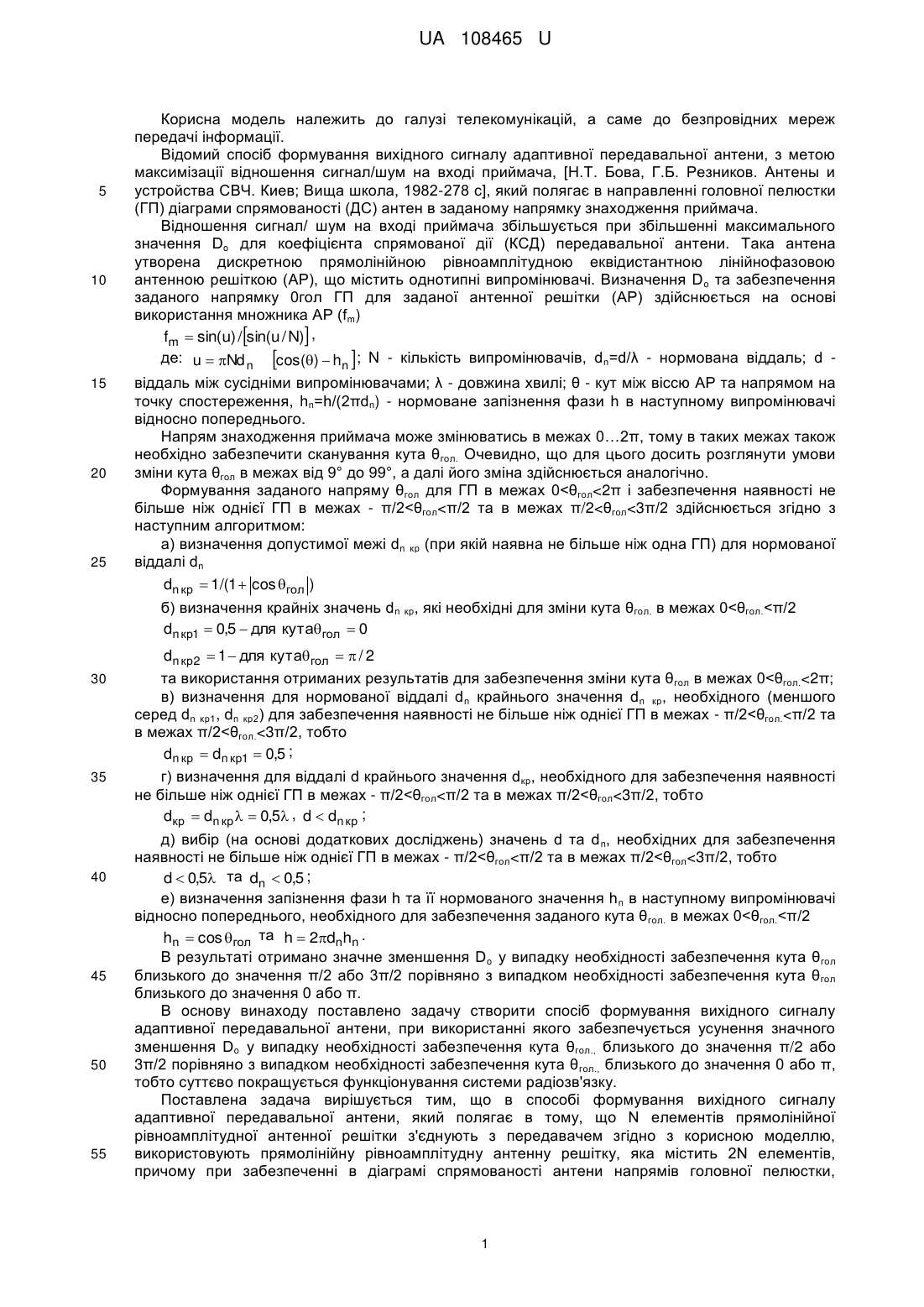

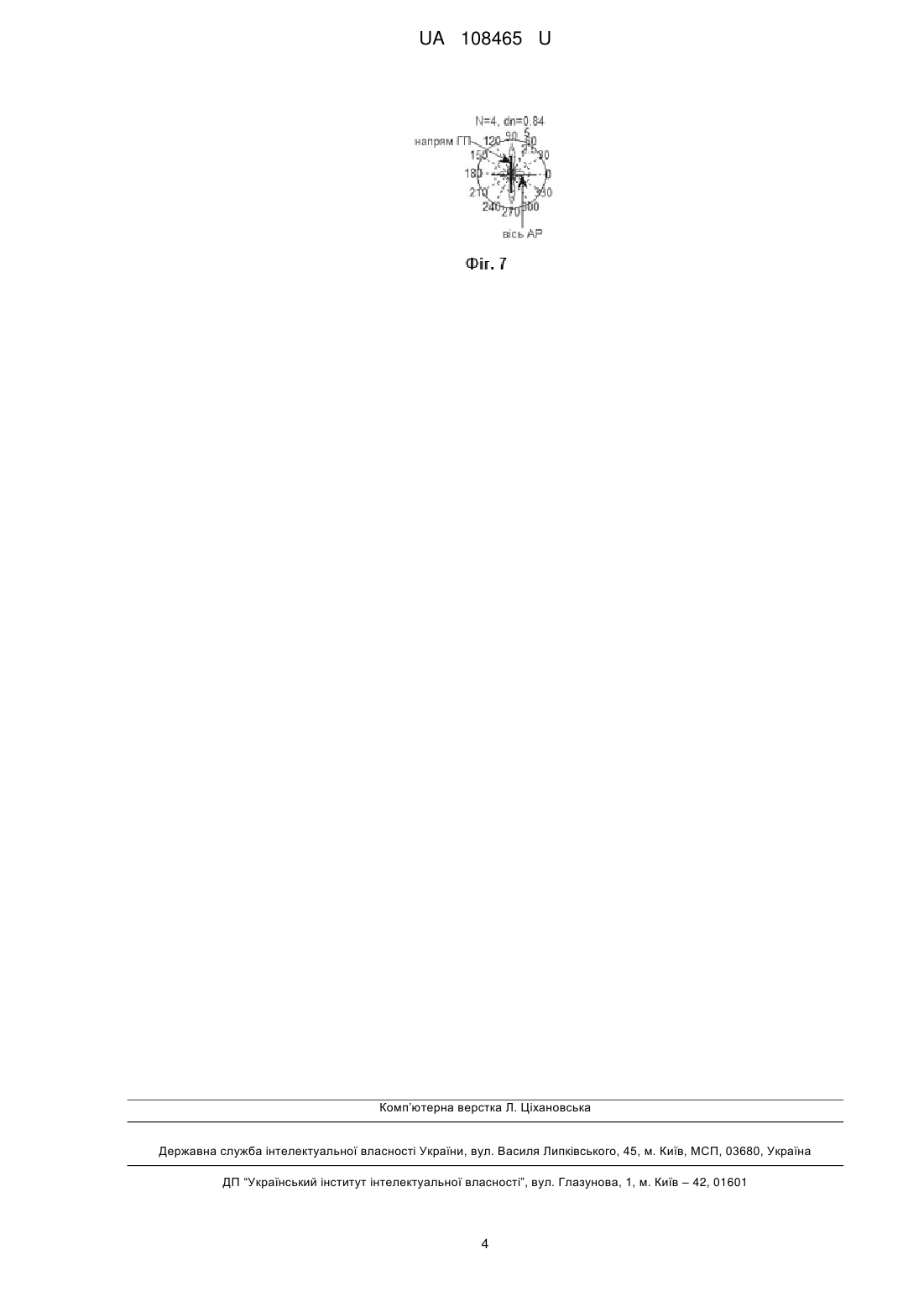

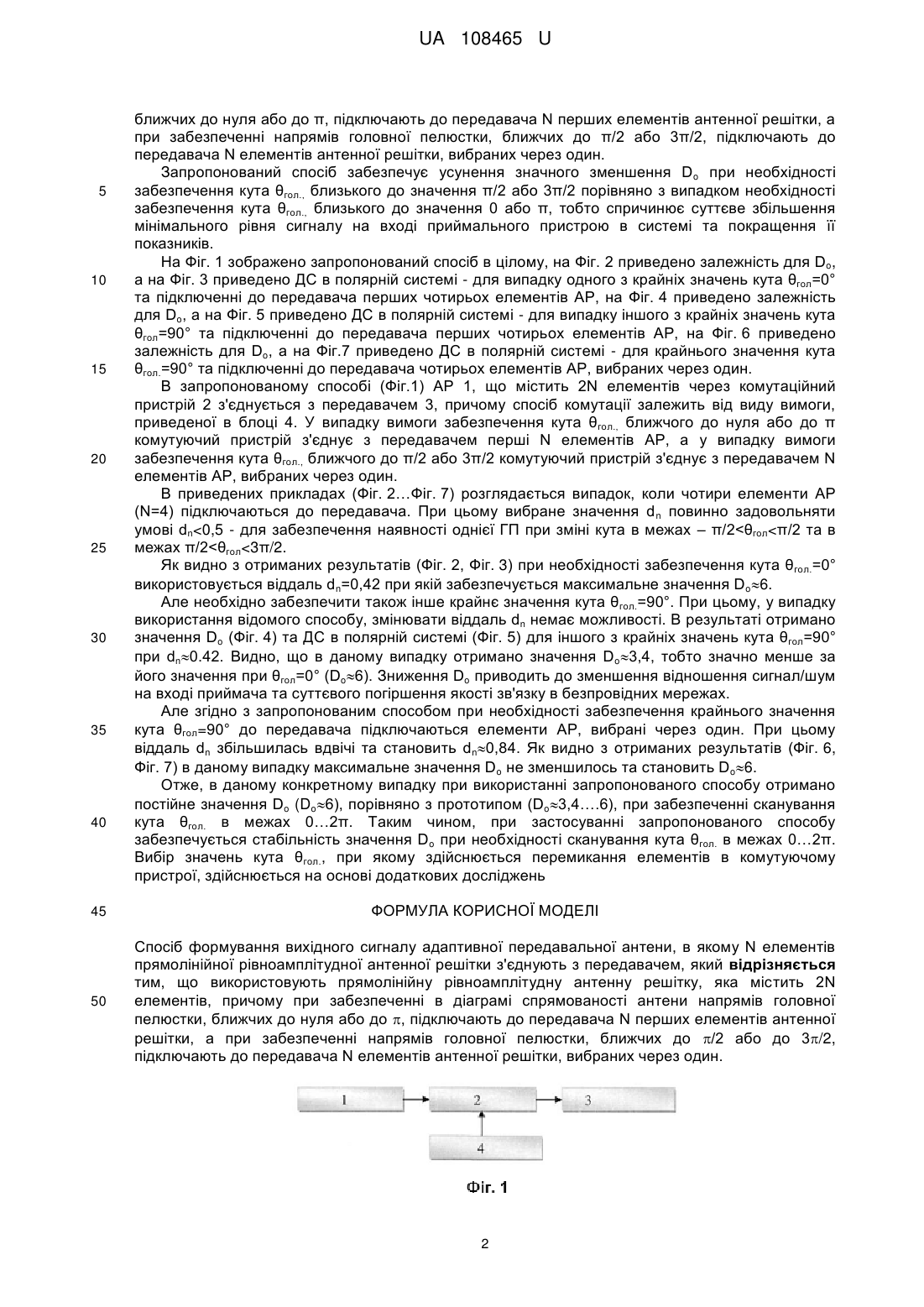

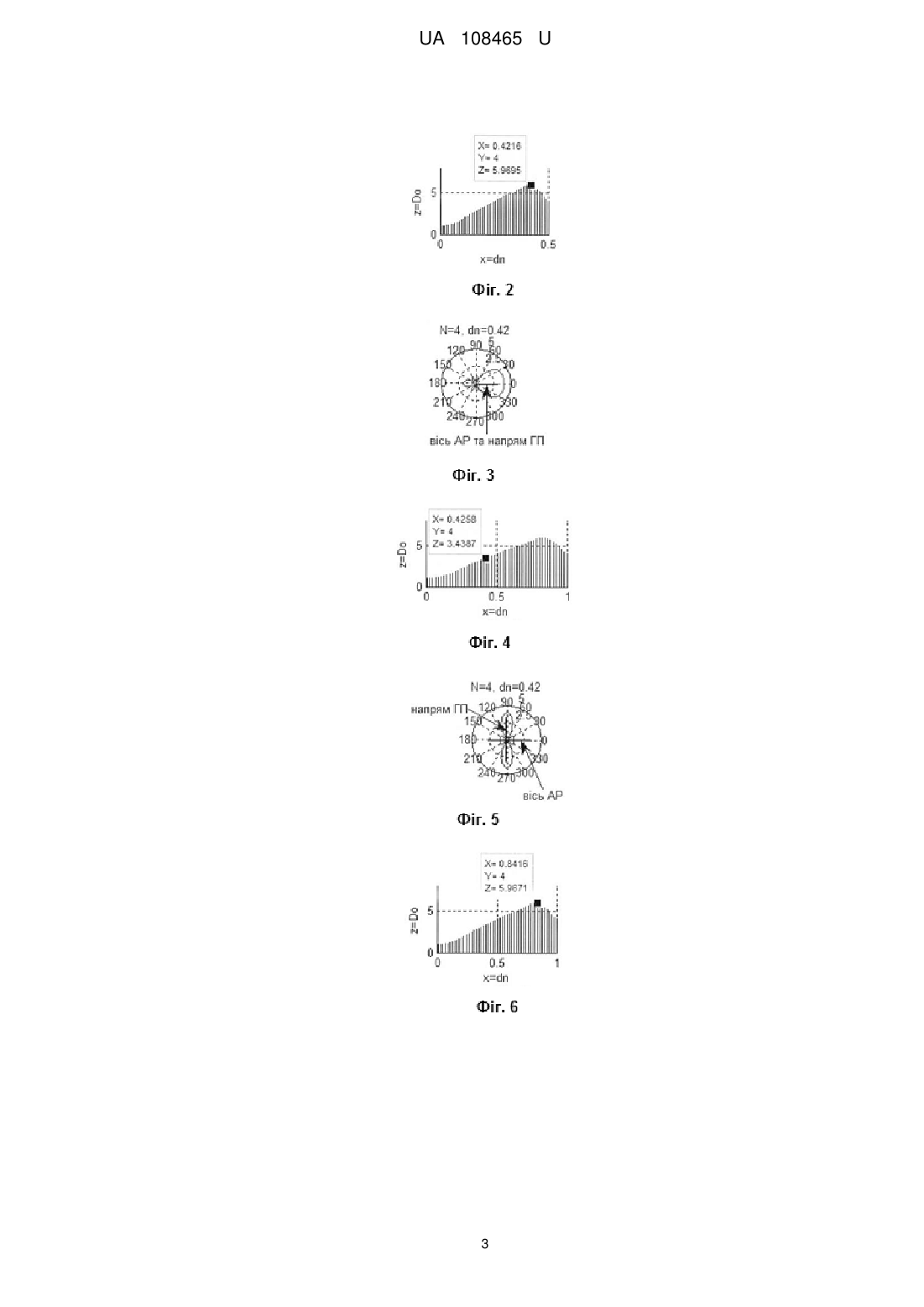

Реферат: Спосіб формування вихідного сигналу адаптивної передавальної антени, в якому N елементів прямолінійної рівноамплітудної антенної решітки з'єднують з передавачем. При цьому використовують прямолінійну рівноамплітудну антенну решітку, яка містить 2N елементів, причому при забезпеченні в діаграмі спрямованості антени напрямів головної пелюстки, ближчих до нуля або до , підключають до передавача N перших елементів антенної решітки, а при забезпеченні напрямів головної пелюстки, ближчих до /2 або до 3/2, підключають до передавача N елементів антенної решітки, вибраних через один. UA 108465 U (54) СПОСІБ ФОРМУВАННЯ ВИХІДНОГО СИГНАЛУ АДАПТИВНОЇ ПЕРЕДАВАЛЬНОЇ АНТЕНИ UA 108465 U UA 108465 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі телекомунікацій, а саме до безпровідних мереж передачі інформації. Відомий спосіб формування вихідного сигналу адаптивної передавальної антени, з метою максимізації відношення сигнал/шум на вході приймача, [Н.Т. Бова, Г.Б. Резников. Антены и устройства СВЧ. Киев; Вища школа, 1982-278 с], який полягає в направленні головної пелюстки (ГП) діаграми спрямованості (ДС) антен в заданому напрямку знаходження приймача. Відношення сигнал/ шум на вході приймача збільшується при збільшенні максимального значення Do для коефіцієнта спрямованої дії (КСД) передавальної антени. Така антена утворена дискретною прямолінійною рівноамплітудною еквідистантною лінійнофазовою антенною решіткою (АР), що містить однотипні випромінювачі. Визначення D o та забезпечення заданого напрямку 0гол ГП для заданої антенної решітки (АР) здійснюється на основі використання множника АР (fm) fm  sin(u) /sin(u / N) , де: u  Nd n cos()  hn ; N - кількість випромінювачів, dn=d/λ - нормована віддаль; d віддаль між сусідніми випромінювачами; λ - довжина хвилі; θ - кут між віссю АР та напрямом на точку спостереження, hn=h/(2πdn) - нормоване запізнення фази h в наступному випромінювачі відносно попереднього. Напрям знаходження приймача може змінюватись в межах 0…2π, тому в таких межах також необхідно забезпечити сканування кута θгол. Очевидно, що для цього досить розглянути умови зміни кута θгол в межах від 9° до 99°, а далі його зміна здійснюється аналогічно. Формування заданого напряму θгол для ГП в межах 0

Дивитися

Додаткова інформація

МПК / Мітки

МПК: H04B 7/00

Мітки: передавальної, вихідного, антени, спосіб, формування, адаптивної, сигналу
