Спосіб формування вихідного сигналу адаптивних приймальних антен

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 50458

Опубліковано: 10.06.2010

Автори: Климаш Михайло Миколайович, Мухаммад Хасан Алі Самур, Пелішок Володимир Олексійович

Завантажити PDF файл.

Формула / Реферат

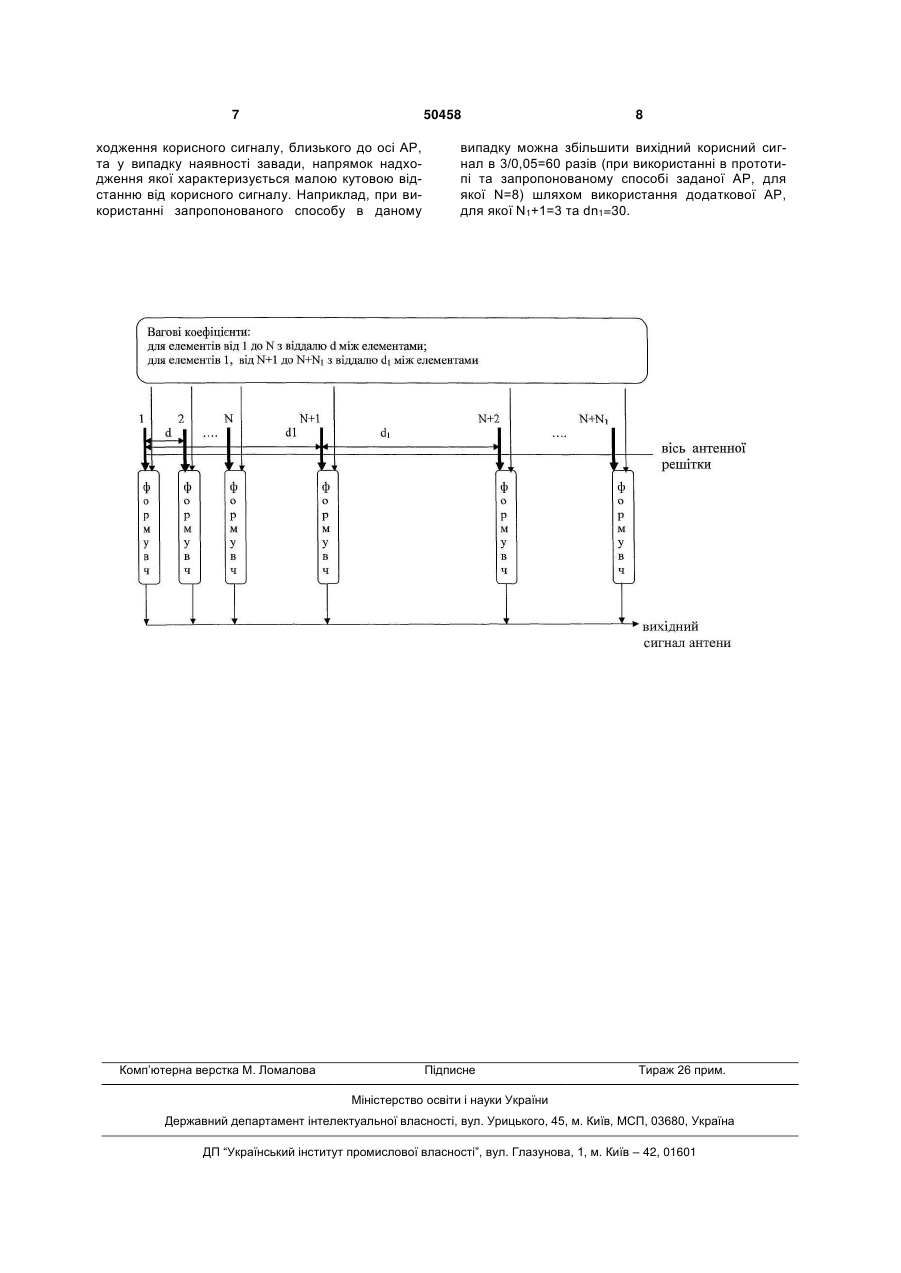

Спосіб формування вихідного сигналу адаптивної приймальної антени, який полягає в тому, що використовують прямолінійну еквідистантну антенну решітку з N елементами та відстанню d між її сусідніми елементами, згідно зі значеннями N, d та напрямками надходження корисного сигналу і сигналів завад формують вагові коефіцієнти, що формують вихідний сигнал кожного елемента антенної решітки та формують вихідний сигнал антени, який відрізняється тим, що вздовж осі прямолінійної антенної решітки додатково встановлюють N1 елементів, причому 1≤N1<<N, на відстані d1, причому d1>d*N між собою та від першого елемента заданої антенної решітки, потім згідно зі значеннями N1, d1 та напрямками надходження корисного сигналу і сигналів завад формують вагові коефіцієнти, що формують вихідний сигнал 1-го елемента та від N-гo до N+N1-го додаткових елементів і формують вихідний сигнал антени.

Текст

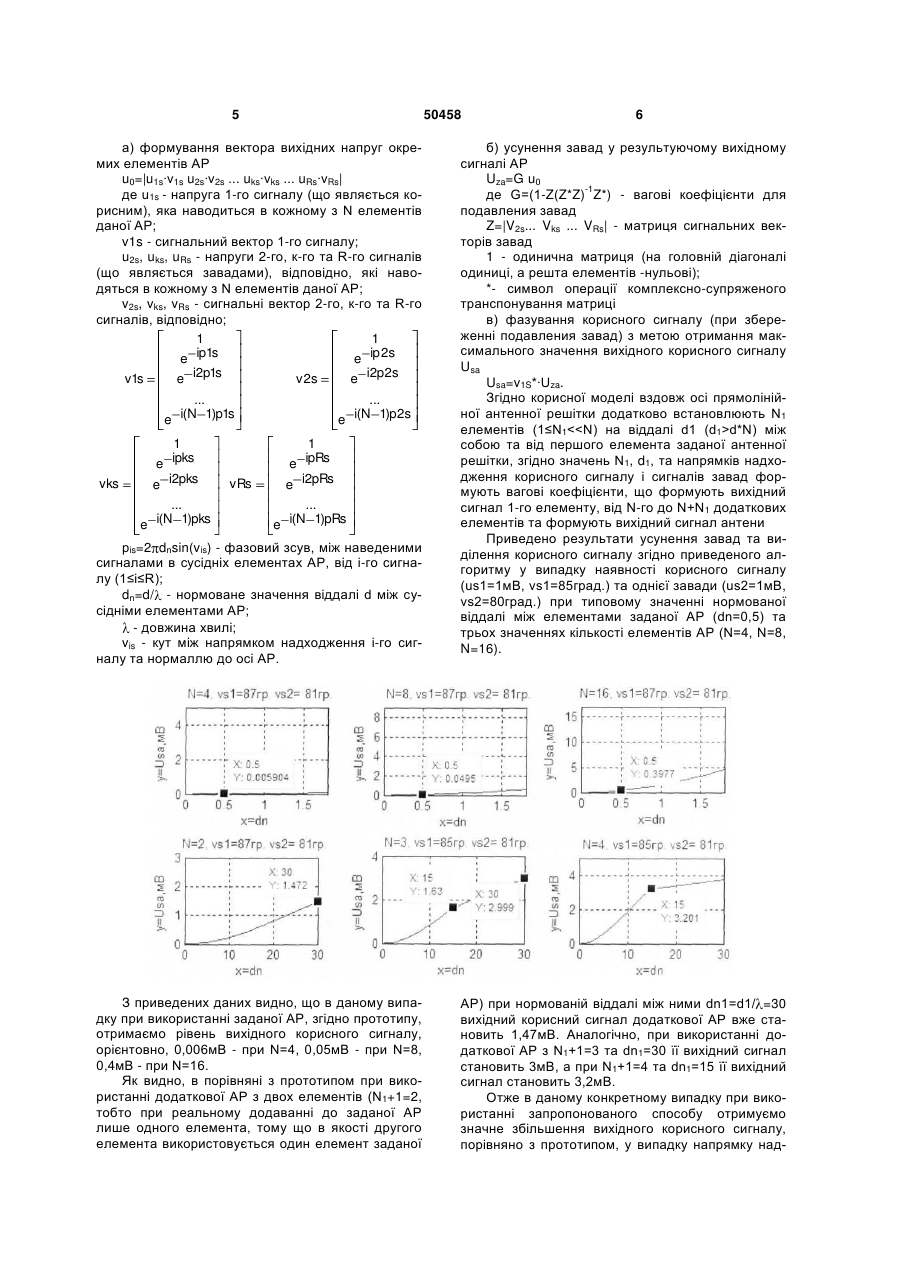

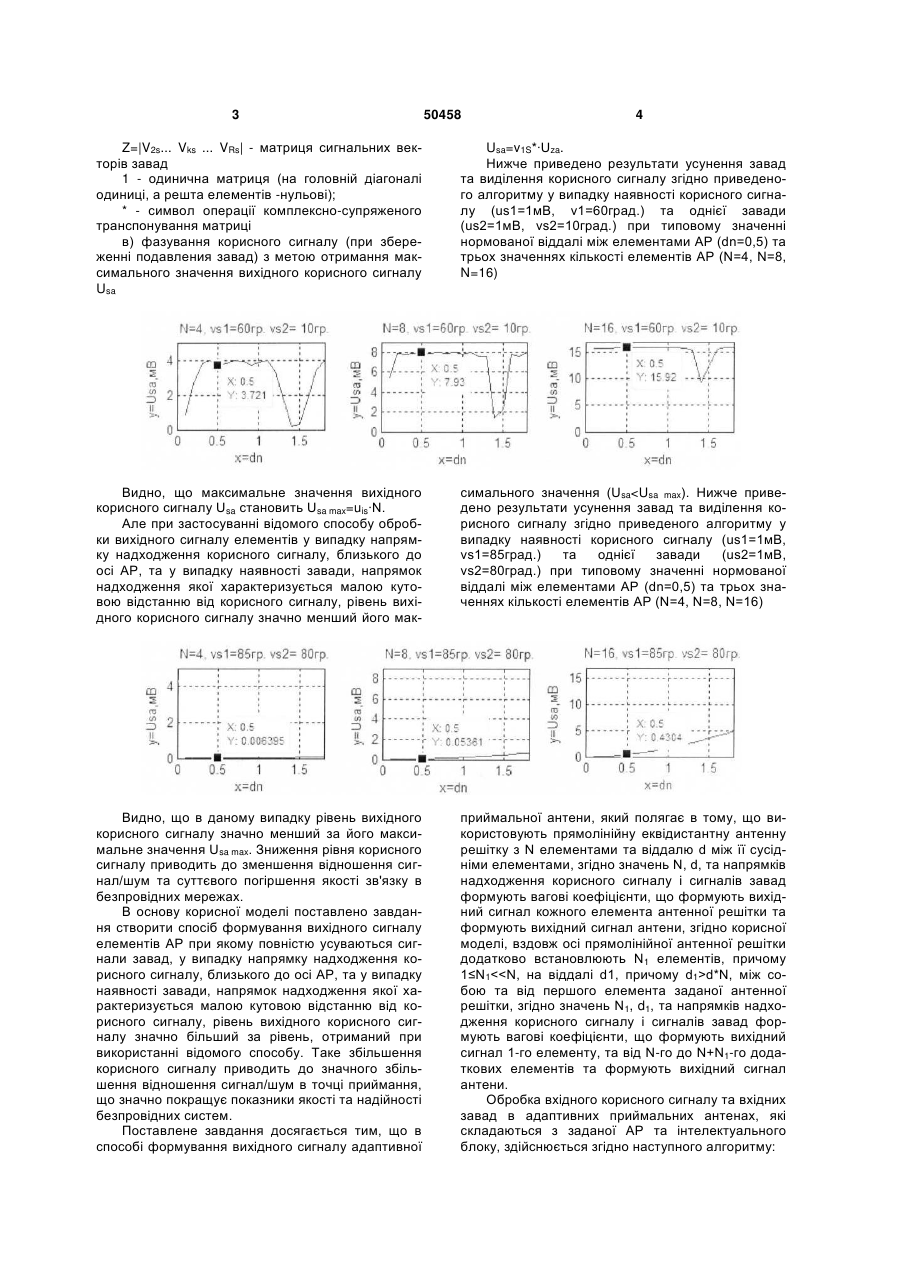

УКРАЇНА (19) UA (11) 50458 (13) U (51) МПК (2009) H04J 13/02 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС видається під відповідальність власника патенту ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) СПОСІБ ФОРМУВАННЯ ВИХІДНОГО СИГНАЛУ АДАПТИВНИХ ПРИЙМАЛЬНИХ АНТЕН 1 2 vRs 1 e ipRs e i2pRs ... e i(N 1)pRs рis=2 dnsin(vis) - фазовий зсув, між наведеними сигналами в сусідніх елементах АР, від і-го сигналу (1 і R); dn=d/ - нормоване значення віддалі d між сусідніми елементами АР; - довжина хвилі; vis - кут між напрямком надходження і-го сигналу та нормаллю до осі АР. б) усунення завад у результуючому вихідному сигналі АР Uza=G u0 де G=(1-Z(Z*Z)-1Z*) - вагові коефіцієнти для подавления завад (13) 50458 vks 1 e ipks e i2pks ... e i(N 1)pks (11) v2s, vks, vRs - сигнальні вектор 2-го, к-го та R-гo сигналів, відповідно; 1 1 e ip1s e ip 2s v1s v 2s e i2p1s e i2p2s ... ... e i(N 1)p1s e i(N 1)p2s UA Корисна модель належать до галузі телекомунікацій, а саме до безпровідних мереж передачі інформації. Відомий спосіб формування вихідного сигналу адаптивних приймальних антен з метою максимізації відношення сигнал/шум в результуючому обробленому сигналі [В.М. Вишневский, А.И. Ляхов, С.Л. Портной, И.В. Шахнович. Широкополосные беспроводные сети передачи информации Москва: Техносфера, 2005 - 592с.], який полягає в направленні голового пелюстка діаграми направленості в напрямку надходження корисного сигналу та нулів діаграми направленості - в напрямку надходження завад. Обробка вхідного корисного сигналу та вхідних завад в адаптивних приймальних антенах, які складаються з заданої антенної решітки (АР) та інтелектуального блока, здійснюється згідно наступного алгоритму: а) формування вектора вихідних напруг окремих елементів АР u0=|u1s·v1s u2s·v2s ... uks·vks ... uRs·vRs| де u1s - напруга 1-го сигналу (що являється корисним), яка наводиться в кожному з N елементів даної АР; v1s - сигнальний вектор 1-го сигналу; u2s, uks, uRs - напруги 2-го, к-го та R-гo сигналів (що являється завадами), відповідно, які наводяться в кожному з N елементів даної АР; U N, d та напрямками надходження корисного сигналу і сигналів завад формують вагові коефіцієнти, що формують вихідний сигнал кожного елемента антенної решітки та формують вихідний сигнал антени, який відрізняється тим, що вздовж осі прямолінійної антенної решітки додатково встановлюють N1 елементів, причому 1≤N1

Дивитися

Додаткова інформація

Назва патенту англійською

Method for shaping an output signal of adaptive receiving antennas

Автори англійською

Klymash Mykhailo Mykolaiovych, Pelishok Volodymyr Oleksiiovych, Mukhammad Khasan Ali Samur

Назва патенту російською

Способ формирования выходного сигнала адаптивных приемных антенн

Автори російською

Клымаш Михаил Николаевич, Пелишок Владимир Алексеевич, Мухаммад Хасан Али Самур

МПК / Мітки

МПК: H04J 13/02

Мітки: спосіб, формування, адаптивних, приймальних, сигналу, антен, вихідного
