Пристрій для транспортування і очистки коренебульбоплодів

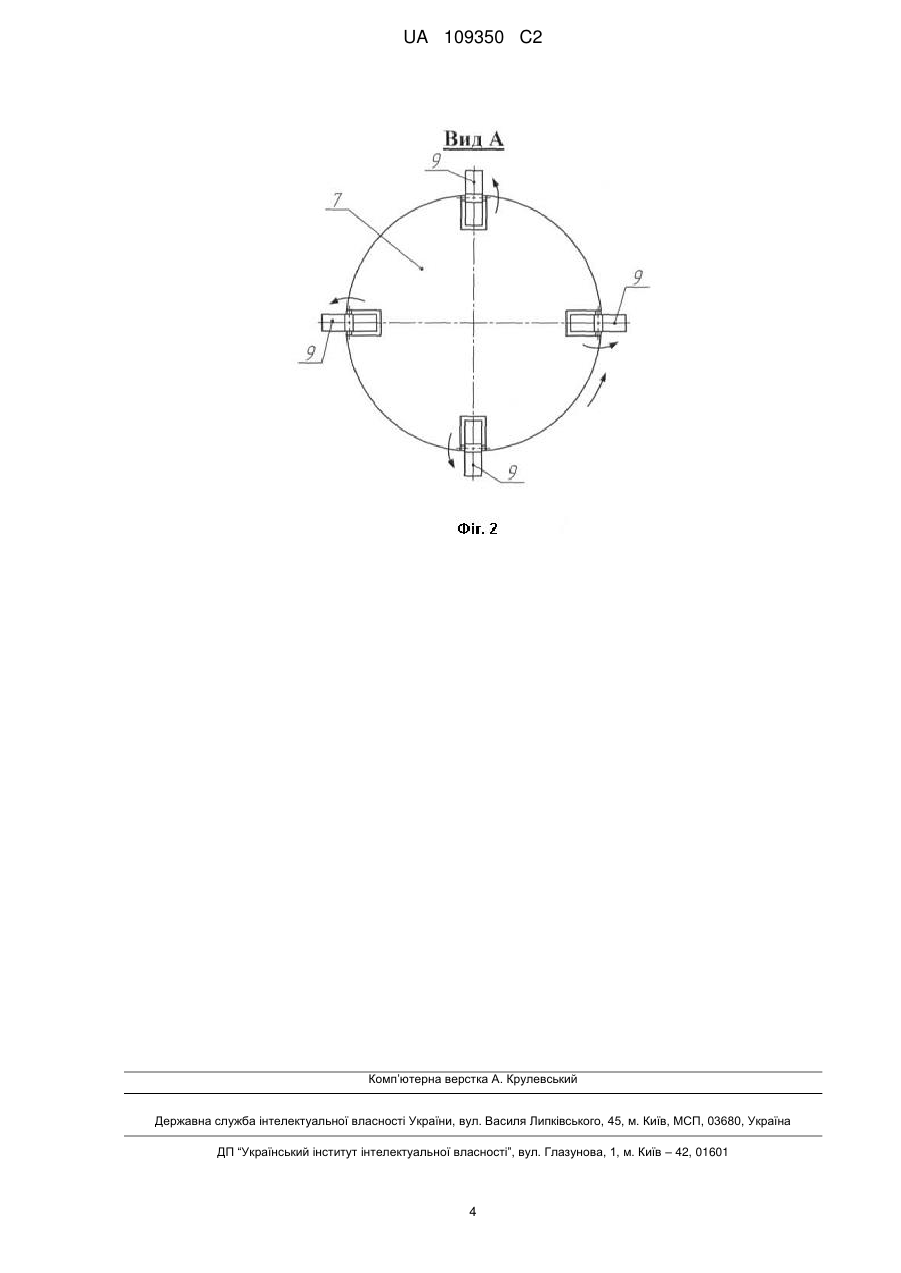

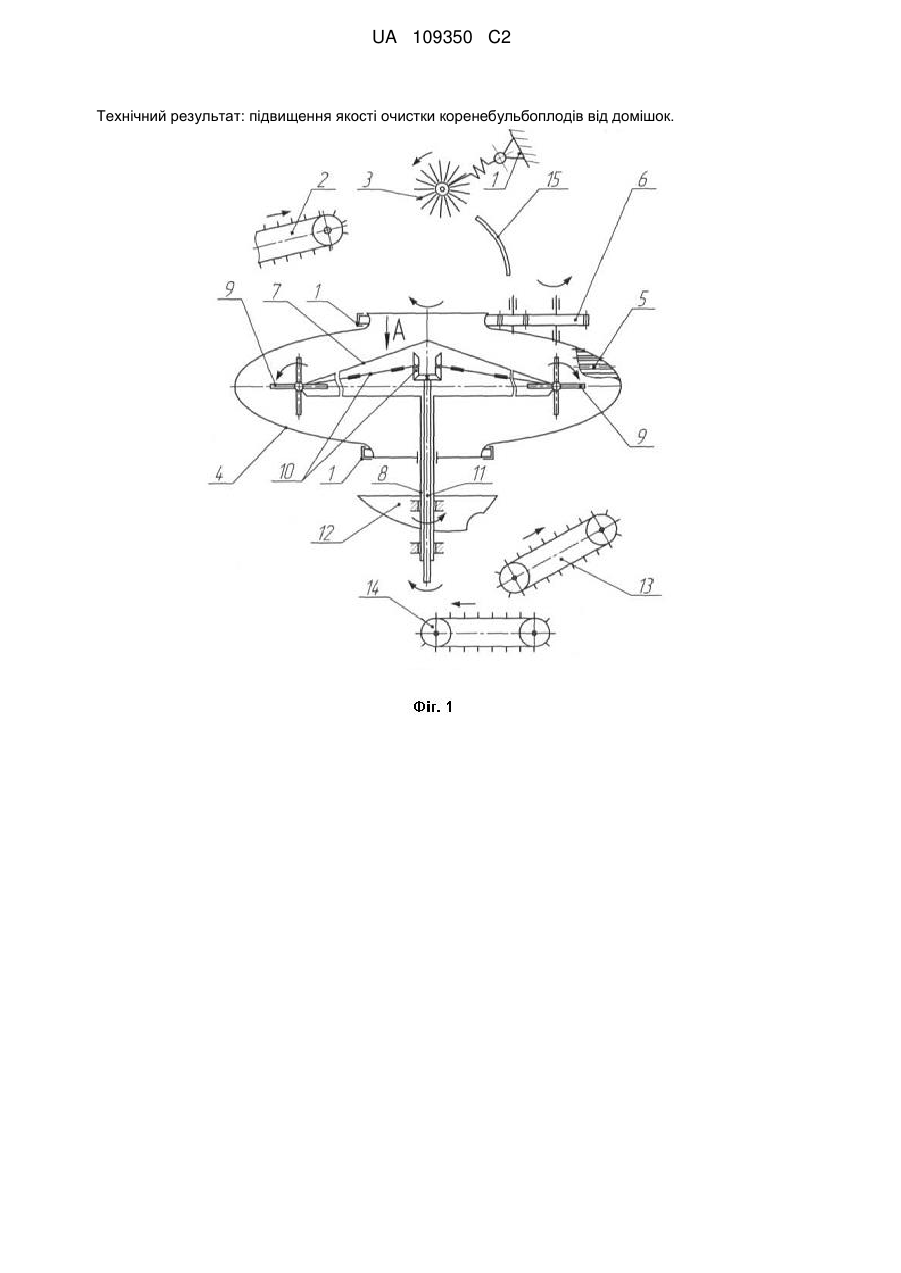

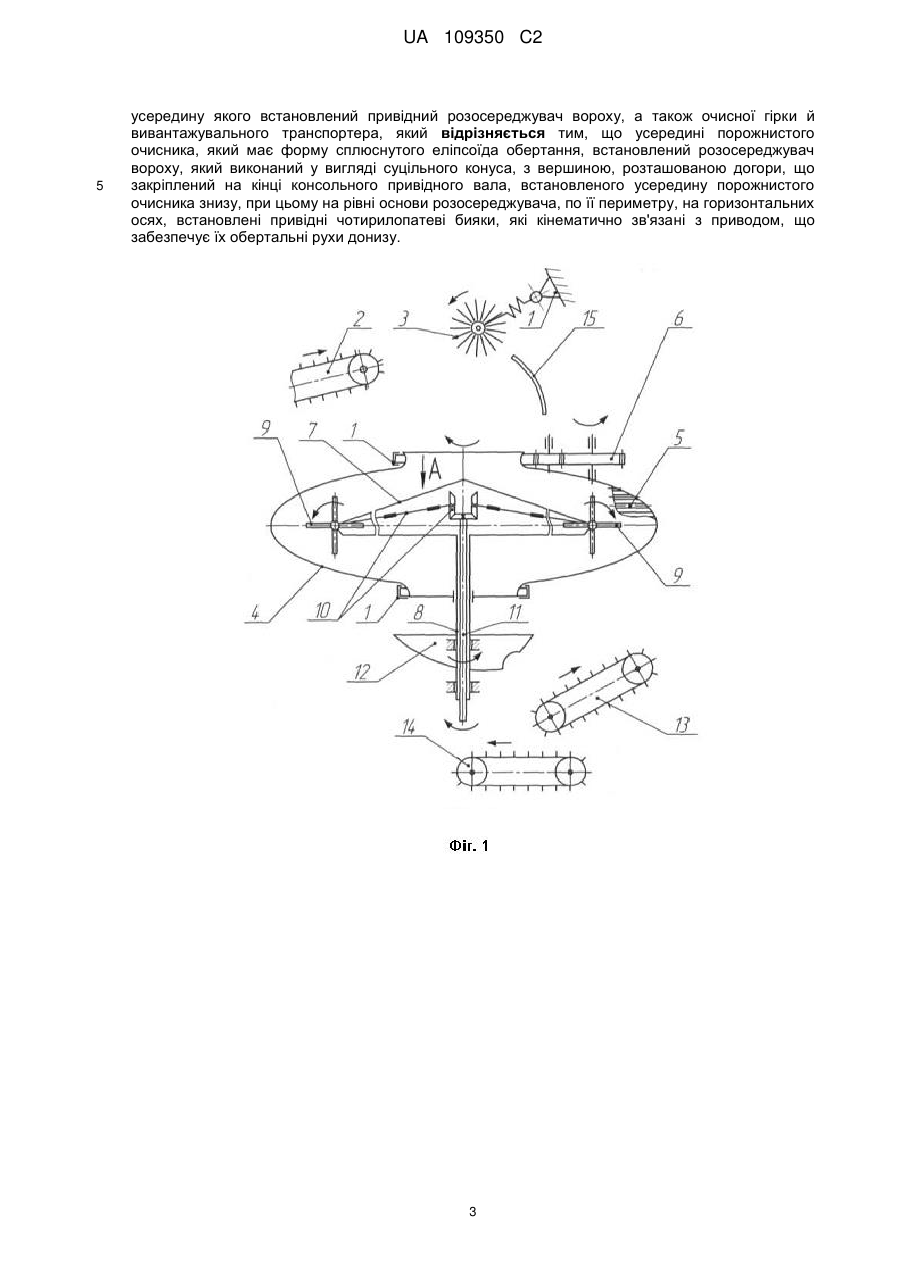

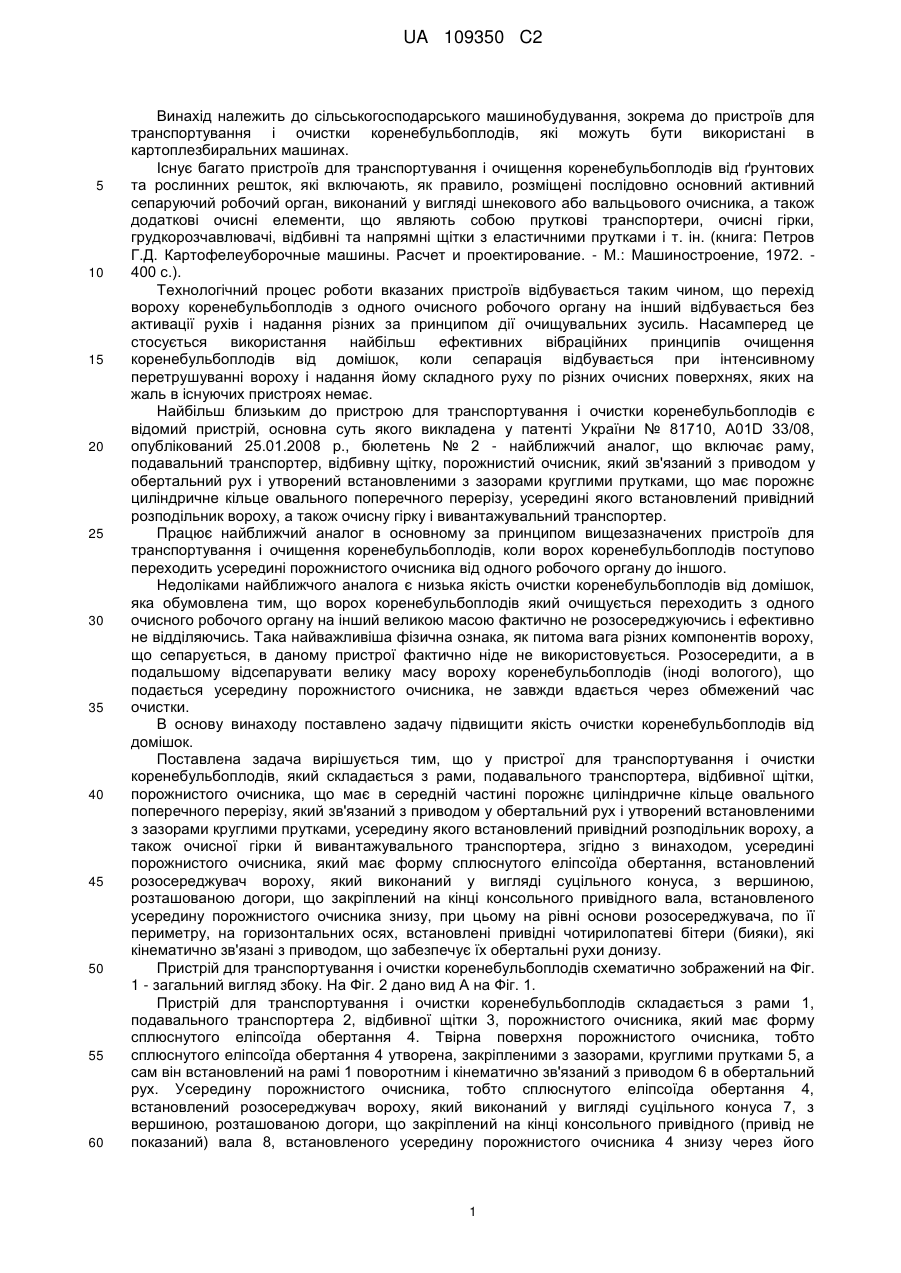

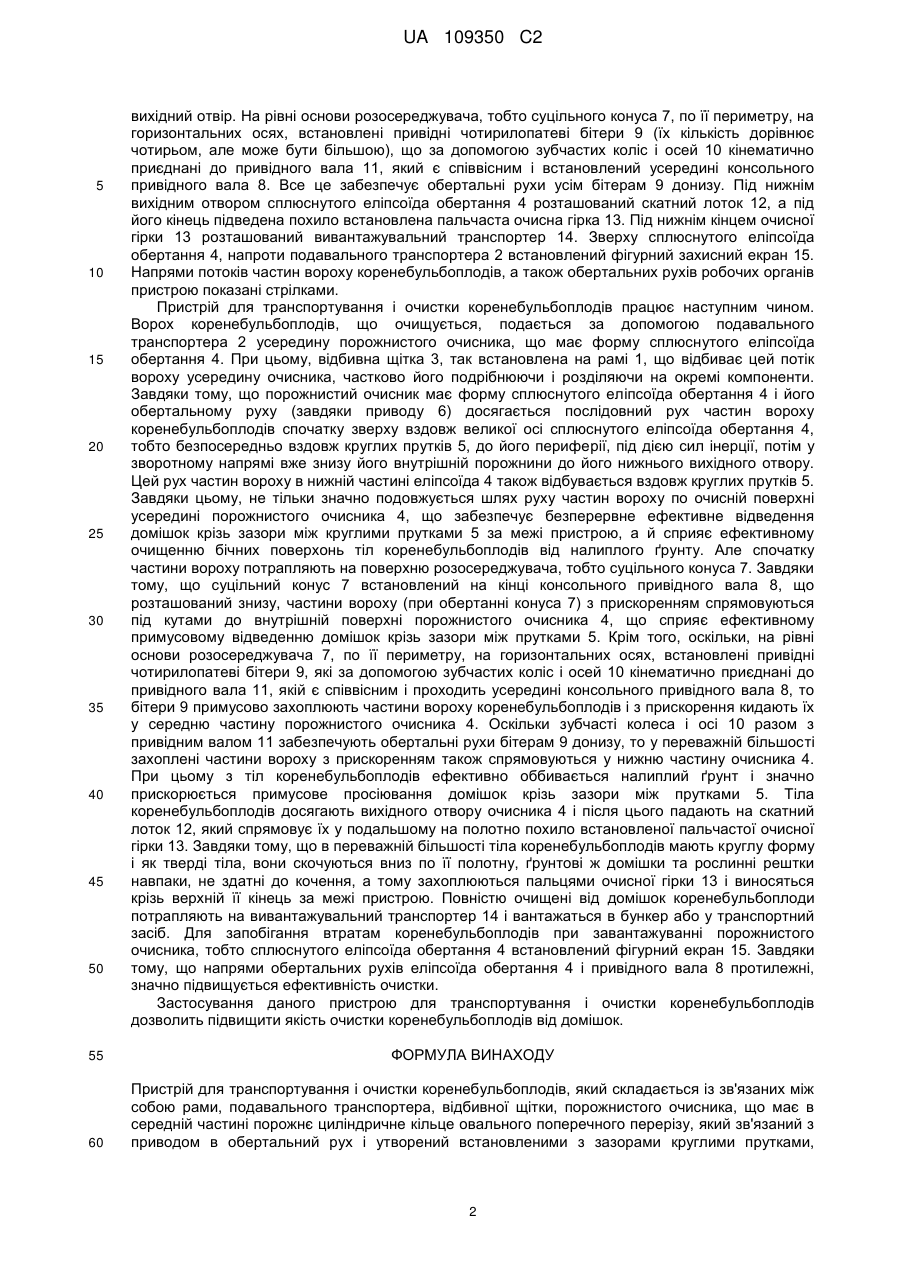

Реферат: Галузь застосування: сільськогосподарське машинобудування, зокрема робочі органи картоплезбиральних машин. Пристрій для транспортування і очистки коренебульбоплодів складається із зв'язаних між собою рами, подавального транспортера, відбивної щітки, порожнистого очисника, що має в середній частині порожнє циліндричне кільце овального поперечного перерізу, який зв'язаний з приводом в обертальний рух і утворений встановленими з зазорами круглими прутками, усередину якого встановлений привідний розосереджувач вороху, а також очисної гірки й вивантажувального транспортера. Усередині порожнистого очисника, який має форму сплюснутого еліпсоїда обертання, встановлений розосереджувач вороху, який виконаний у вигляді суцільного конуса, з вершиною, розташованою догори, що закріплений на кінці консольного привідного вала, встановленого усередину порожнистого очисника знизу. При цьому, на рівні основи розосереджувача, по її периметру, на горизонтальних осях, встановлені привідні чотирилопатеві бияки, які кінематично зв'язані з приводом, що забезпечує їх обертальні рухи донизу. UA 109350 C2 (12) UA 109350 C2 Технічний результат: підвищення якості очистки коренебульбоплодів від домішок. UA 109350 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує багато пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток, які включають, як правило, розміщені послідовно основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т. ін. (книга: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. 400 с.). Технологічний процес роботи вказаних пристроїв відбувається таким чином, що перехід вороху коренебульбоплодів з одного очисного робочого органу на інший відбувається без активації рухів і надання різних за принципом дії очищувальних зусиль. Насамперед це стосується використання найбільш ефективних вібраційних принципів очищення коренебульбоплодів від домішок, коли сепарація відбувається при інтенсивному перетрушуванні вороху і надання йому складного руху по різних очисних поверхнях, яких на жаль в існуючих пристроях немає. Найбільш близьким до пристрою для транспортування і очистки коренебульбоплодів є відомий пристрій, основна суть якого викладена у патенті України № 81710, А01D 33/08, опублікований 25.01.2008 р., бюлетень № 2 - найближчий аналог, що включає раму, подавальний транспортер, відбивну щітку, порожнистий очисник, який зв'язаний з приводом у обертальний рух і утворений встановленими з зазорами круглими прутками, що має порожнє циліндричне кільце овального поперечного перерізу, усередині якого встановлений привідний розподільник вороху, а також очисну гірку і вивантажувальний транспортер. Працює найближчий аналог в основному за принципом вищезазначених пристроїв для транспортування і очищення коренебульбоплодів, коли ворох коренебульбоплодів поступово переходить усередині порожнистого очисника від одного робочого органу до іншого. Недоліками найближчого аналога є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів який очищується переходить з одного очисного робочого органу на інший великою масою фактично не розосереджуючись і ефективно не відділяючись. Така найважливіша фізична ознака, як питома вага різних компонентів вороху, що сепарується, в даному пристрої фактично ніде не використовується. Розосередити, а в подальшому відсепарувати велику масу вороху коренебульбоплодів (іноді вологого), що подається усередину порожнистого очисника, не завжди вдається через обмежений час очистки. В основу винаходу поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що у пристрої для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, порожнистого очисника, що має в середній частині порожнє циліндричне кільце овального поперечного перерізу, який зв'язаний з приводом у обертальний рух і утворений встановленими з зазорами круглими прутками, усередину якого встановлений привідний розподільник вороху, а також очисної гірки й вивантажувального транспортера, згідно з винаходом, усередині порожнистого очисника, який має форму сплюснутого еліпсоїда обертання, встановлений розосереджувач вороху, який виконаний у вигляді суцільного конуса, з вершиною, розташованою догори, що закріплений на кінці консольного привідного вала, встановленого усередину порожнистого очисника знизу, при цьому на рівні основи розосереджувача, по її периметру, на горизонтальних осях, встановлені привідні чотирилопатеві бітери (бияки), які кінематично зв'язані з приводом, що забезпечує їх обертальні рухи донизу. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг. 1 - загальний вигляд збоку. На Фіг. 2 дано вид А на Фіг. 1. Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, відбивної щітки 3, порожнистого очисника, який має форму сплюснутого еліпсоїда обертання 4. Твірна поверхня порожнистого очисника, тобто сплюснутого еліпсоїда обертання 4 утворена, закріпленими з зазорами, круглими прутками 5, а сам він встановлений на рамі 1 поворотним і кінематично зв'язаний з приводом 6 в обертальний рух. Усередину порожнистого очисника, тобто сплюснутого еліпсоїда обертання 4, встановлений розосереджувач вороху, який виконаний у вигляді суцільного конуса 7, з вершиною, розташованою догори, що закріплений на кінці консольного привідного (привід не показаний) вала 8, встановленого усередину порожнистого очисника 4 знизу через його 1 UA 109350 C2 5 10 15 20 25 30 35 40 45 50 вихідний отвір. На рівні основи розосереджувача, тобто суцільного конуса 7, по її периметру, на горизонтальних осях, встановлені привідні чотирилопатеві бітери 9 (їх кількість дорівнює чотирьом, але може бути більшою), що за допомогою зубчастих коліс і осей 10 кінематично приєднані до привідного вала 11, який є співвісним і встановлений усередині консольного привідного вала 8. Все це забезпечує обертальні рухи усім бітерам 9 донизу. Під нижнім вихідним отвором сплюснутого еліпсоїда обертання 4 розташований скатний лоток 12, а під його кінець підведена похило встановлена пальчаста очисна гірка 13. Під нижнім кінцем очисної гірки 13 розташований вивантажувальний транспортер 14. Зверху сплюснутого еліпсоїда обертання 4, напроти подавального транспортера 2 встановлений фігурний захисний екран 15. Напрями потоків частин вороху коренебульбоплодів, а також обертальних рухів робочих органів пристрою показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2 усередину порожнистого очисника, що має форму сплюснутого еліпсоїда обертання 4. При цьому, відбивна щітка 3, так встановлена на рамі 1, що відбиває цей потік вороху усередину очисника, частково його подрібнюючи і розділяючи на окремі компоненти. Завдяки тому, що порожнистий очисник має форму сплюснутого еліпсоїда обертання 4 і його обертальному руху (завдяки приводу 6) досягається послідовний рух частин вороху коренебульбоплодів спочатку зверху вздовж великої осі сплюснутого еліпсоїда обертання 4, тобто безпосередньо вздовж круглих прутків 5, до його периферії, під дією сил інерції, потім у зворотному напрямі вже знизу його внутрішній порожнини до його нижнього вихідного отвору. Цей рух частин вороху в нижній частині еліпсоїда 4 також відбувається вздовж круглих прутків 5. Завдяки цьому, не тільки значно подовжується шлях руху частин вороху по очисній поверхні усередині порожнистого очисника 4, що забезпечує безперервне ефективне відведення домішок крізь зазори між круглими прутками 5 за межі пристрою, а й сприяє ефективному очищенню бічних поверхонь тіл коренебульбоплодів від налиплого ґрунту. Але спочатку частини вороху потрапляють на поверхню розосереджувача, тобто суцільного конуса 7. Завдяки тому, що суцільний конус 7 встановлений на кінці консольного привідного вала 8, що розташований знизу, частини вороху (при обертанні конуса 7) з прискоренням спрямовуються під кутами до внутрішній поверхні порожнистого очисника 4, що сприяє ефективному примусовому відведенню домішок крізь зазори між прутками 5. Крім того, оскільки, на рівні основи розосереджувача 7, по її периметру, на горизонтальних осях, встановлені привідні чотирилопатеві бітери 9, які за допомогою зубчастих коліс і осей 10 кінематично приєднані до привідного вала 11, якій є співвісним і проходить усередині консольного привідного вала 8, то бітери 9 примусово захоплюють частини вороху коренебульбоплодів і з прискорення кидають їх у середню частину порожнистого очисника 4. Оскільки зубчасті колеса і осі 10 разом з привідним валом 11 забезпечують обертальні рухи бітерам 9 донизу, то у переважній більшості захоплені частини вороху з прискоренням також спрямовуються у нижню частину очисника 4. При цьому з тіл коренебульбоплодів ефективно оббивається налиплий ґрунт і значно прискорюється примусове просіювання домішок крізь зазори між прутками 5. Тіла коренебульбоплодів досягають вихідного отвору очисника 4 і після цього падають на скатний лоток 12, який спрямовує їх у подальшому на полотно похило встановленої пальчастої очисної гірки 13. Завдяки тому, що в переважній більшості тіла коренебульбоплодів мають круглу форму і як тверді тіла, вони скочуються вниз по її полотну, ґрунтові ж домішки та рослинні рештки навпаки, не здатні до кочення, а тому захоплюються пальцями очисної гірки 13 і виносяться крізь верхній її кінець за межі пристрою. Повністю очищені від домішок коренебульбоплоди потрапляють на вивантажувальний транспортер 14 і вантажаться в бункер або у транспортний засіб. Для запобігання втратам коренебульбоплодів при завантажуванні порожнистого очисника, тобто сплюснутого еліпсоїда обертання 4 встановлений фігурний екран 15. Завдяки тому, що напрями обертальних рухів еліпсоїда обертання 4 і привідного вала 8 протилежні, значно підвищується ефективність очистки. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок. 55 ФОРМУЛА ВИНАХОДУ 60 Пристрій для транспортування і очистки коренебульбоплодів, який складається із зв'язаних між собою рами, подавального транспортера, відбивної щітки, порожнистого очисника, що має в середній частині порожнє циліндричне кільце овального поперечного перерізу, який зв'язаний з приводом в обертальний рух і утворений встановленими з зазорами круглими прутками, 2 UA 109350 C2 5 усередину якого встановлений привідний розосереджувач вороху, а також очисної гірки й вивантажувального транспортера, який відрізняється тим, що усередині порожнистого очисника, який має форму сплюснутого еліпсоїда обертання, встановлений розосереджувач вороху, який виконаний у вигляді суцільного конуса, з вершиною, розташованою догори, що закріплений на кінці консольного привідного вала, встановленого усередину порожнистого очисника знизу, при цьому на рівні основи розосереджувача, по її периметру, на горизонтальних осях, встановлені привідні чотирилопатеві бияки, які кінематично зв'язані з приводом, що забезпечує їх обертальні рухи донизу. 3 UA 109350 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
