Котел водогрійний з суцільнометалевим корпусом

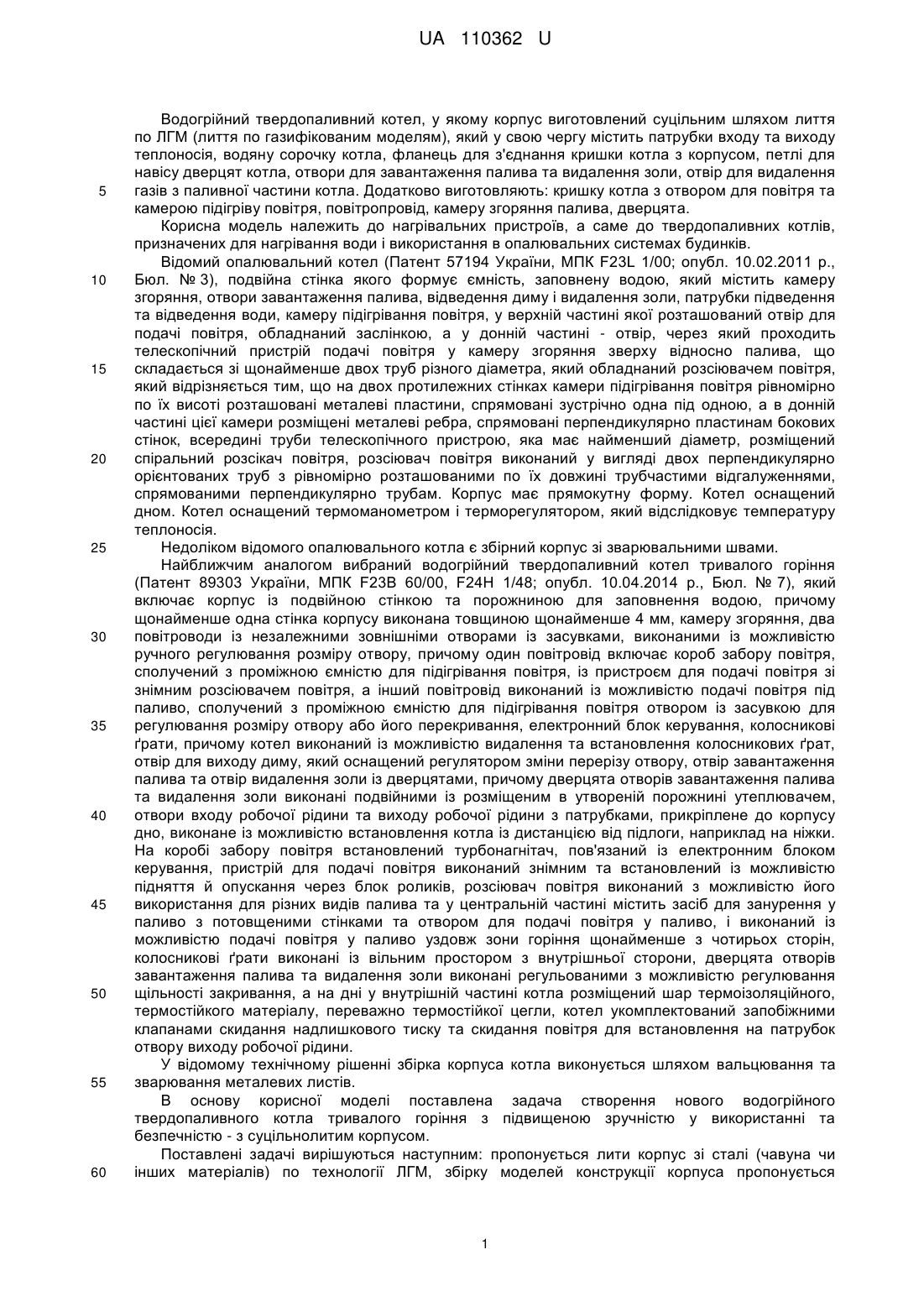

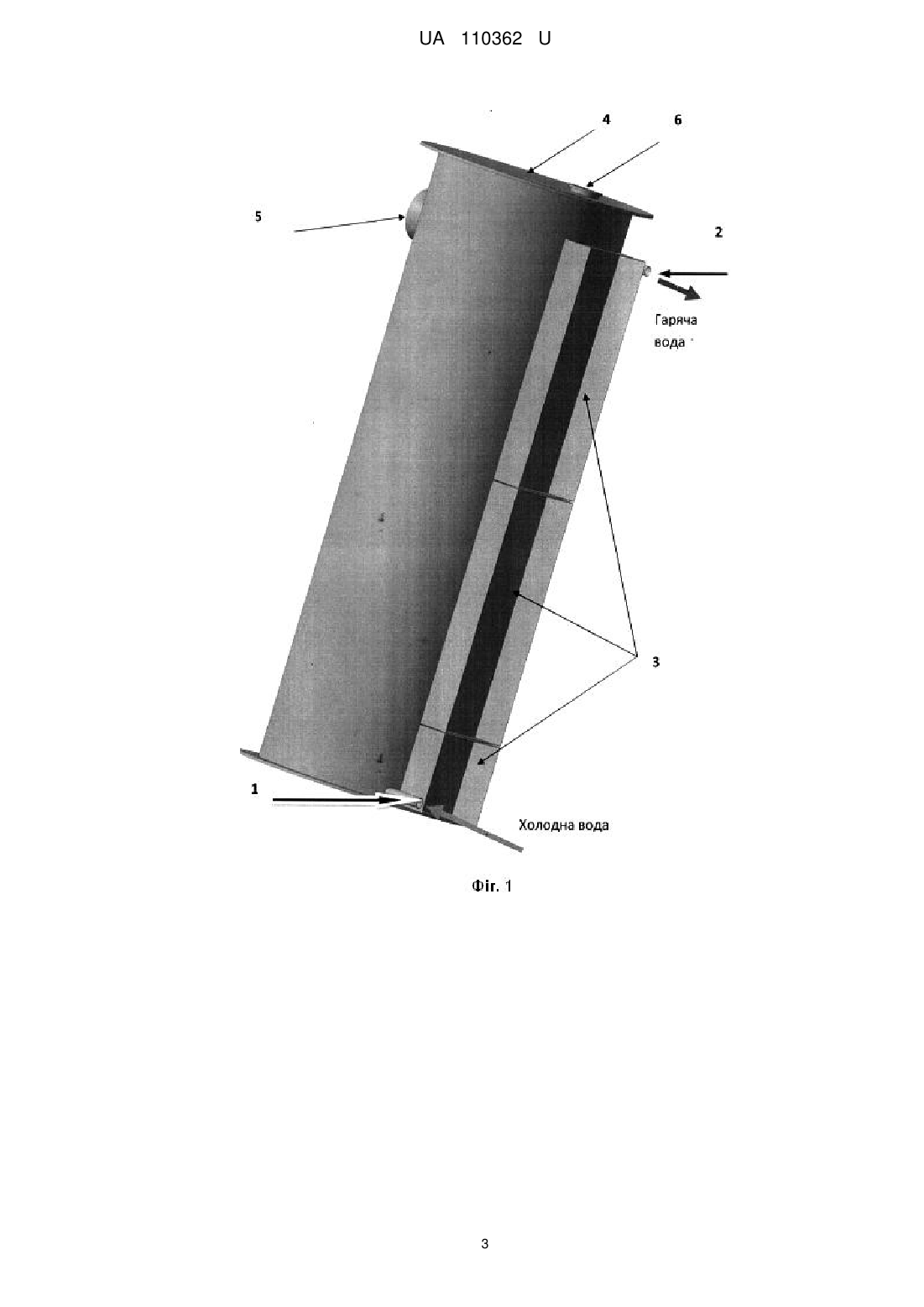

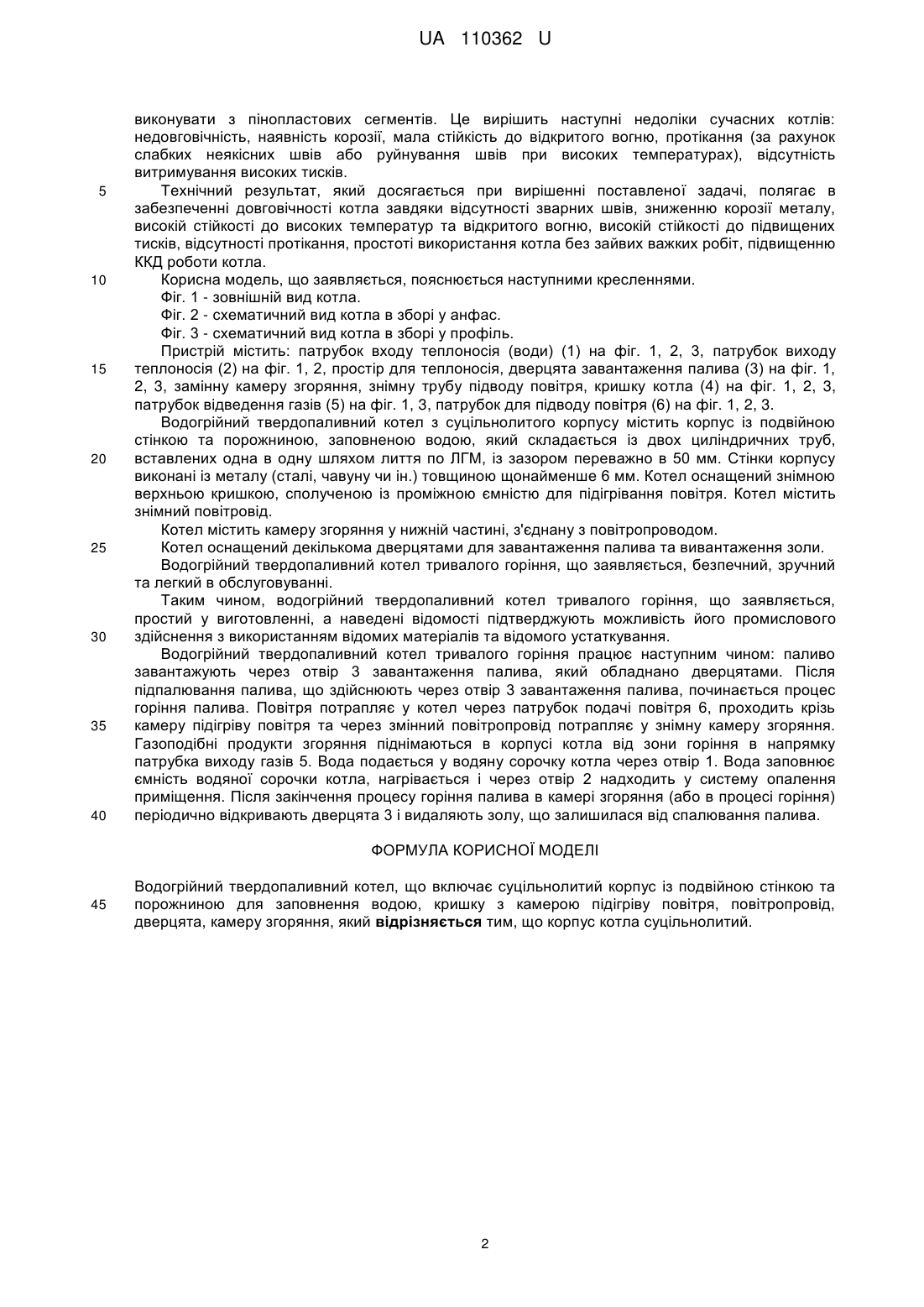

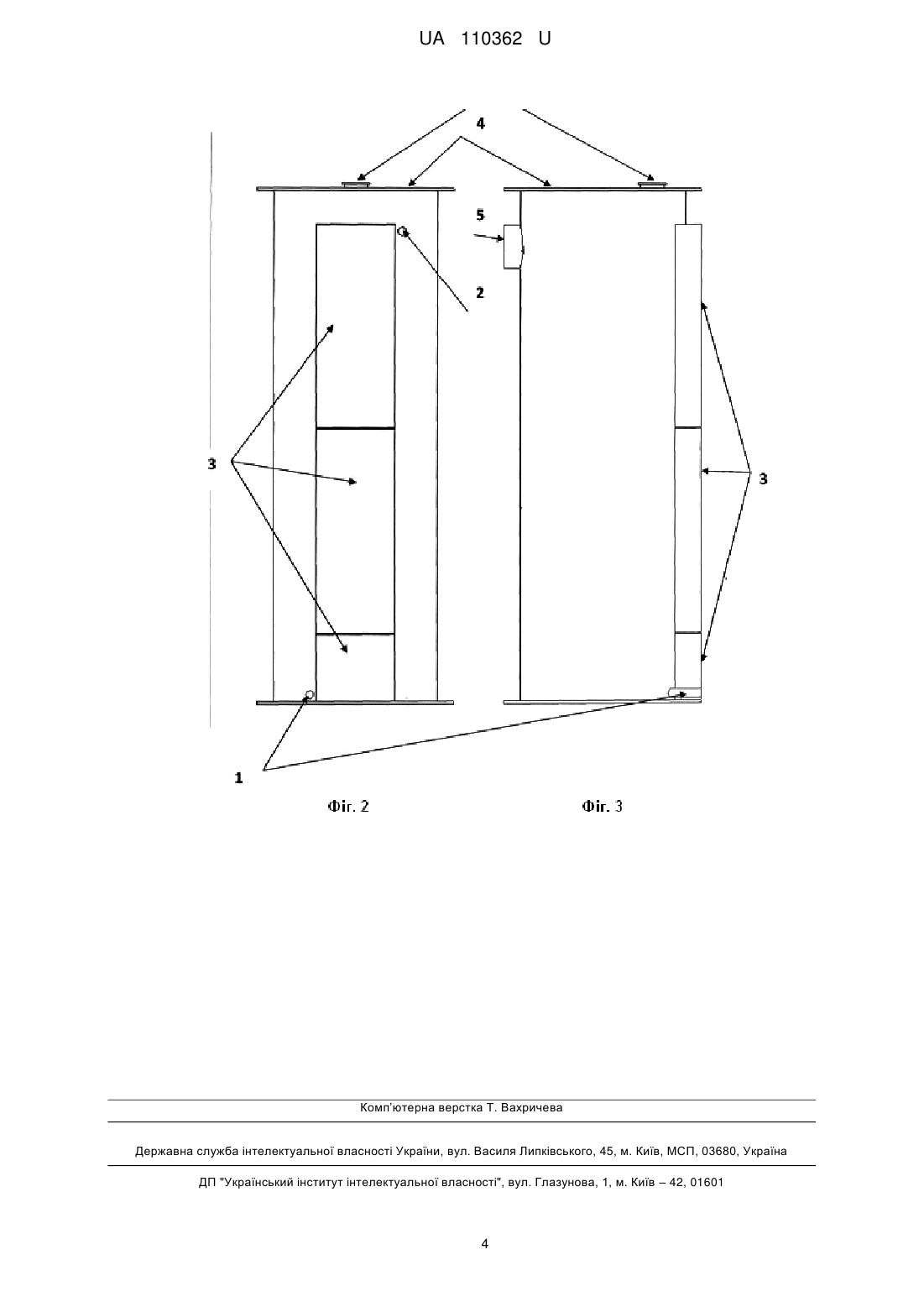

Реферат: Водогрійний твердопаливний котел включає суцільнолитий корпус із подвійною стінкою та порожниною для заповнення водою, кришку з камерою підігріву повітря, повітропровід, дверцята, камеру згоряння, причому корпус котла суцільнолитий. UA 110362 U (54) КОТЕЛ ВОДОГРІЙНИЙ З СУЦІЛЬНОМЕТАЛЕВИМ КОРПУСОМ UA 110362 U UA 110362 U 5 10 15 20 25 30 35 40 45 50 55 60 Водогрійний твердопаливний котел, у якому корпус виготовлений суцільним шляхом лиття по ЛГМ (лиття по газифікованим моделям), який у свою чергу містить патрубки входу та виходу теплоносія, водяну сорочку котла, фланець для з'єднання кришки котла з корпусом, петлі для навісу дверцят котла, отвори для завантаження палива та видалення золи, отвір для видалення газів з паливної частини котла. Додатково виготовляють: кришку котла з отвором для повітря та камерою підігріву повітря, повітропровід, камеру згоряння палива, дверцята. Корисна модель належить до нагрівальних пристроїв, а саме до твердопаливних котлів, призначених для нагрівання води і використання в опалювальних системах будинків. Відомий опалювальний котел (Патент 57194 України, МПК F23L 1/00; опубл. 10.02.2011 р., Бюл. № 3), подвійна стінка якого формує ємність, заповнену водою, який містить камеру згоряння, отвори завантаження палива, відведення диму і видалення золи, патрубки підведення та відведення води, камеру підігрівання повітря, у верхній частині якої розташований отвір для подачі повітря, обладнаний заслінкою, а у донній частині - отвір, через який проходить телескопічний пристрій подачі повітря у камеру згоряння зверху відносно палива, що складається зі щонайменше двох труб різного діаметра, який обладнаний розсіювачем повітря, який відрізняється тим, що на двох протилежних стінках камери підігрівання повітря рівномірно по їх висоті розташовані металеві пластини, спрямовані зустрічно одна під одною, а в донній частині цієї камери розміщені металеві ребра, спрямовані перпендикулярно пластинам бокових стінок, всередині труби телескопічного пристрою, яка має найменший діаметр, розміщений спіральний розсікач повітря, розсіювач повітря виконаний у вигляді двох перпендикулярно орієнтованих труб з рівномірно розташованими по їх довжині трубчастими відгалуженнями, спрямованими перпендикулярно трубам. Корпус має прямокутну форму. Котел оснащений дном. Котел оснащений термоманометром і терморегулятором, який відслідковує температуру теплоносія. Недоліком відомого опалювального котла є збірний корпус зі зварювальними швами. Найближчим аналогом вибраний водогрійний твердопаливний котел тривалого горіння (Патент 89303 України, МПК F23B 60/00, F24H 1/48; опубл. 10.04.2014 р., Бюл. № 7), який включає корпус із подвійною стінкою та порожниною для заповнення водою, причому щонайменше одна стінка корпусу виконана товщиною щонайменше 4 мм, камеру згоряння, два повітроводи із незалежними зовнішніми отворами із засувками, виконаними із можливістю ручного регулювання розміру отвору, причому один повітровід включає короб забору повітря, сполучений з проміжною ємністю для підігрівання повітря, із пристроєм для подачі повітря зі знімним розсіювачем повітря, а інший повітровід виконаний із можливістю подачі повітря під паливо, сполучений з проміжною ємністю для підігрівання повітря отвором із засувкою для регулювання розміру отвору або його перекривання, електронний блок керування, колосникові ґрати, причому котел виконаний із можливістю видалення та встановлення колосникових ґрат, отвір для виходу диму, який оснащений регулятором зміни перерізу отвору, отвір завантаження палива та отвір видалення золи із дверцятами, причому дверцята отворів завантаження палива та видалення золи виконані подвійними із розміщеним в утвореній порожнині утеплювачем, отвори входу робочої рідини та виходу робочої рідини з патрубками, прикріплене до корпусу дно, виконане із можливістю встановлення котла із дистанцією від підлоги, наприклад на ніжки. На коробі забору повітря встановлений турбонагнітач, пов'язаний із електронним блоком керування, пристрій для подачі повітря виконаний знімним та встановлений із можливістю підняття й опускання через блок роликів, розсіювач повітря виконаний з можливістю його використання для різних видів палива та у центральній частині містить засіб для занурення у паливо з потовщеними стінками та отвором для подачі повітря у паливо, і виконаний із можливістю подачі повітря у паливо уздовж зони горіння щонайменше з чотирьох сторін, колосникові ґрати виконані із вільним простором з внутрішньої сторони, дверцята отворів завантаження палива та видалення золи виконані регульованими з можливістю регулювання щільності закривання, а на дні у внутрішній частині котла розміщений шар термоізоляційного, термостійкого матеріалу, переважно термостійкої цегли, котел укомплектований запобіжними клапанами скидання надлишкового тиску та скидання повітря для встановлення на патрубок отвору виходу робочої рідини. У відомому технічному рішенні збірка корпуса котла виконується шляхом вальцювання та зварювання металевих листів. В основу корисної моделі поставлена задача створення нового водогрійного твердопаливного котла тривалого горіння з підвищеною зручністю у використанні та безпечністю - з суцільнолитим корпусом. Поставлені задачі вирішуються наступним: пропонується лити корпус зі сталі (чавуна чи інших матеріалів) по технології ЛГМ, збірку моделей конструкції корпуса пропонується 1 UA 110362 U 5 10 15 20 25 30 35 40 виконувати з пінопластових сегментів. Це вирішить наступні недоліки сучасних котлів: недовговічність, наявність корозії, мала стійкість до відкритого вогню, протікання (за рахунок слабких неякісних швів або руйнування швів при високих температурах), відсутність витримування високих тисків. Технічний результат, який досягається при вирішенні поставленої задачі, полягає в забезпеченні довговічності котла завдяки відсутності зварних швів, зниженню корозії металу, високій стійкості до високих температур та відкритого вогню, високій стійкості до підвищених тисків, відсутності протікання, простоті використання котла без зайвих важких робіт, підвищенню ККД роботи котла. Корисна модель, що заявляється, пояснюється наступними кресленнями. Фіг. 1 - зовнішній вид котла. Фіг. 2 - схематичний вид котла в зборі у анфас. Фіг. 3 - схематичний вид котла в зборі у профіль. Пристрій містить: патрубок входу теплоносія (води) (1) на фіг. 1, 2, 3, патрубок виходу теплоносія (2) на фіг. 1, 2, простір для теплоносія, дверцята завантаження палива (3) на фіг. 1, 2, 3, замінну камеру згоряння, знімну трубу підводу повітря, кришку котла (4) на фіг. 1, 2, 3, патрубок відведення газів (5) на фіг. 1, 3, патрубок для підводу повітря (6) на фіг. 1, 2, 3. Водогрійний твердопаливний котел з суцільнолитого корпусу містить корпус із подвійною стінкою та порожниною, заповненою водою, який складається із двох циліндричних труб, вставлених одна в одну шляхом лиття по ЛГМ, із зазором переважно в 50 мм. Стінки корпусу виконані із металу (сталі, чавуну чи ін.) товщиною щонайменше 6 мм. Котел оснащений знімною верхньою кришкою, сполученою із проміжною ємністю для підігрівання повітря. Котел містить знімний повітровід. Котел містить камеру згоряння у нижній частині, з'єднану з повітропроводом. Котел оснащений декількома дверцятами для завантаження палива та вивантаження золи. Водогрійний твердопаливний котел тривалого горіння, що заявляється, безпечний, зручний та легкий в обслуговуванні. Таким чином, водогрійний твердопаливний котел тривалого горіння, що заявляється, простий у виготовленні, а наведені відомості підтверджують можливість його промислового здійснення з використанням відомих матеріалів та відомого устаткування. Водогрійний твердопаливний котел тривалого горіння працює наступним чином: паливо завантажують через отвір 3 завантаження палива, який обладнано дверцятами. Після підпалювання палива, що здійснюють через отвір 3 завантаження палива, починається процес горіння палива. Повітря потрапляє у котел через патрубок подачі повітря 6, проходить крізь камеру підігріву повітря та через змінний повітропровід потрапляє у знімну камеру згоряння. Газоподібні продукти згоряння піднімаються в корпусі котла від зони горіння в напрямку патрубка виходу газів 5. Вода подається у водяну сорочку котла через отвір 1. Вода заповнює ємність водяної сорочки котла, нагрівається і через отвір 2 надходить у систему опалення приміщення. Після закінчення процесу горіння палива в камері згоряння (або в процесі горіння) періодично відкривають дверцята 3 і видаляють золу, що залишилася від спалювання палива. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Водогрійний твердопаливний котел, що включає суцільнолитий корпус із подвійною стінкою та порожниною для заповнення водою, кришку з камерою підігріву повітря, повітропровід, дверцята, камеру згоряння, який відрізняється тим, що корпус котла суцільнолитий. 2 UA 110362 U 3 UA 110362 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4
