Котел водогрійний з вбудованими змійовиками у водяній сорочці

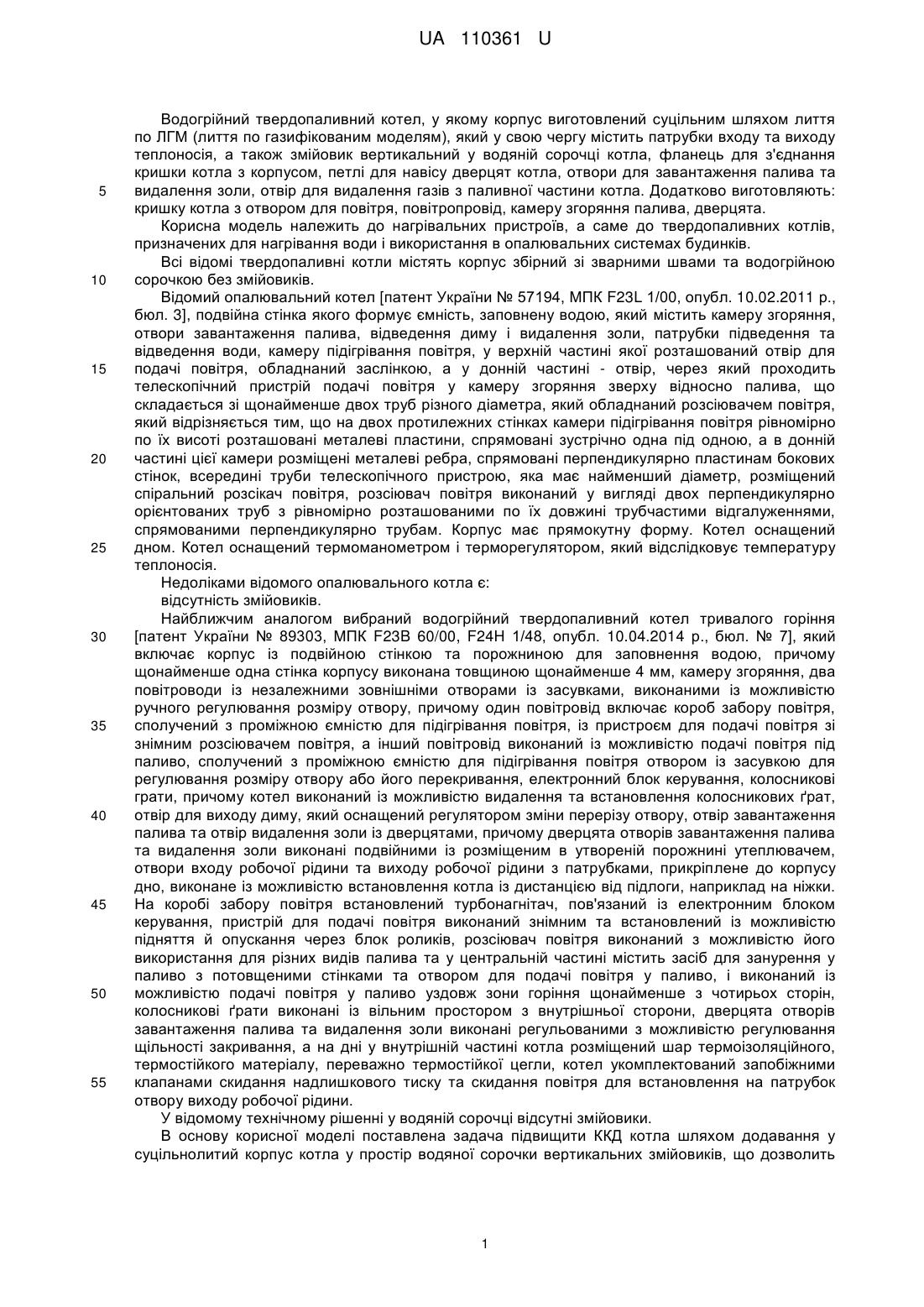

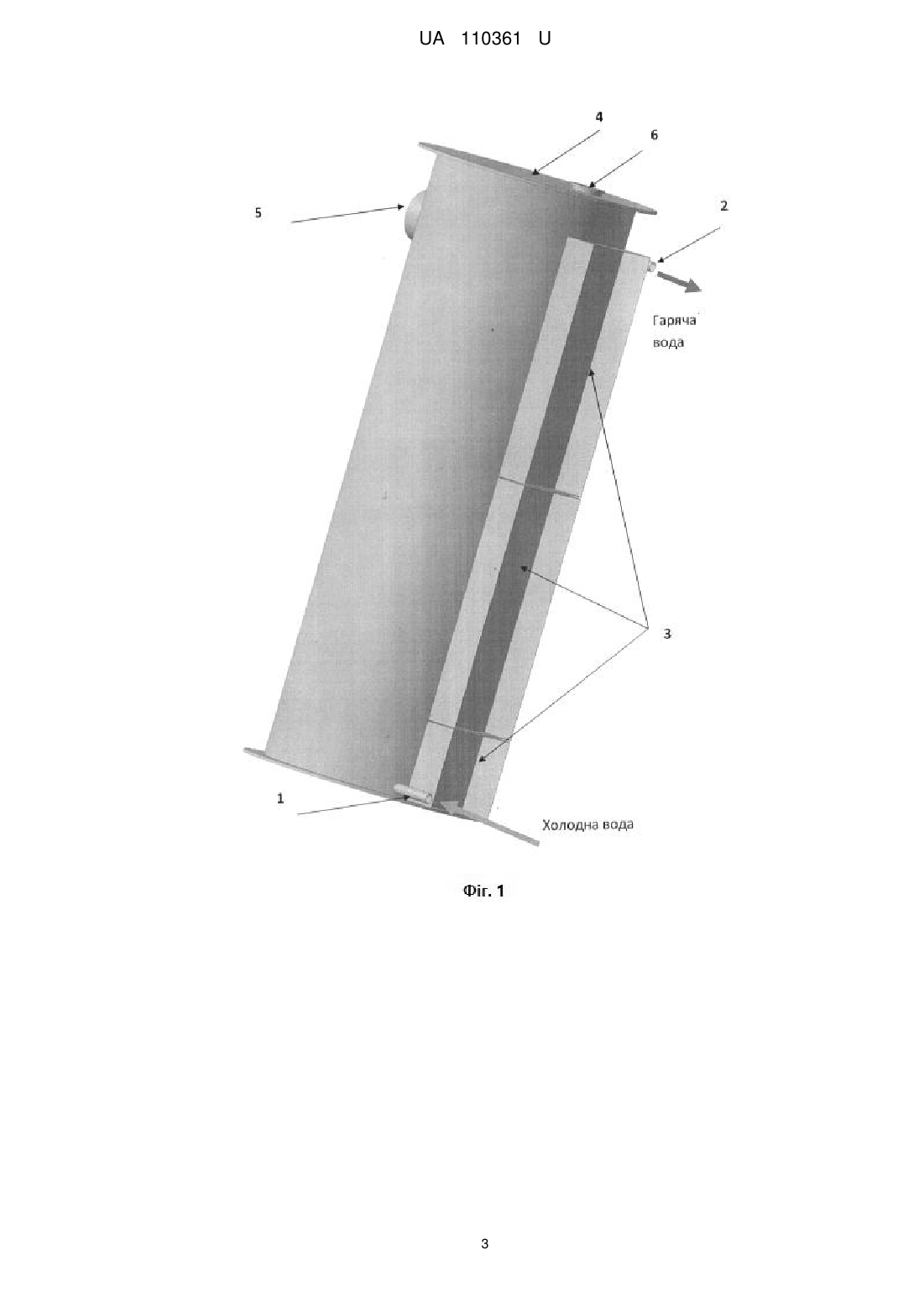

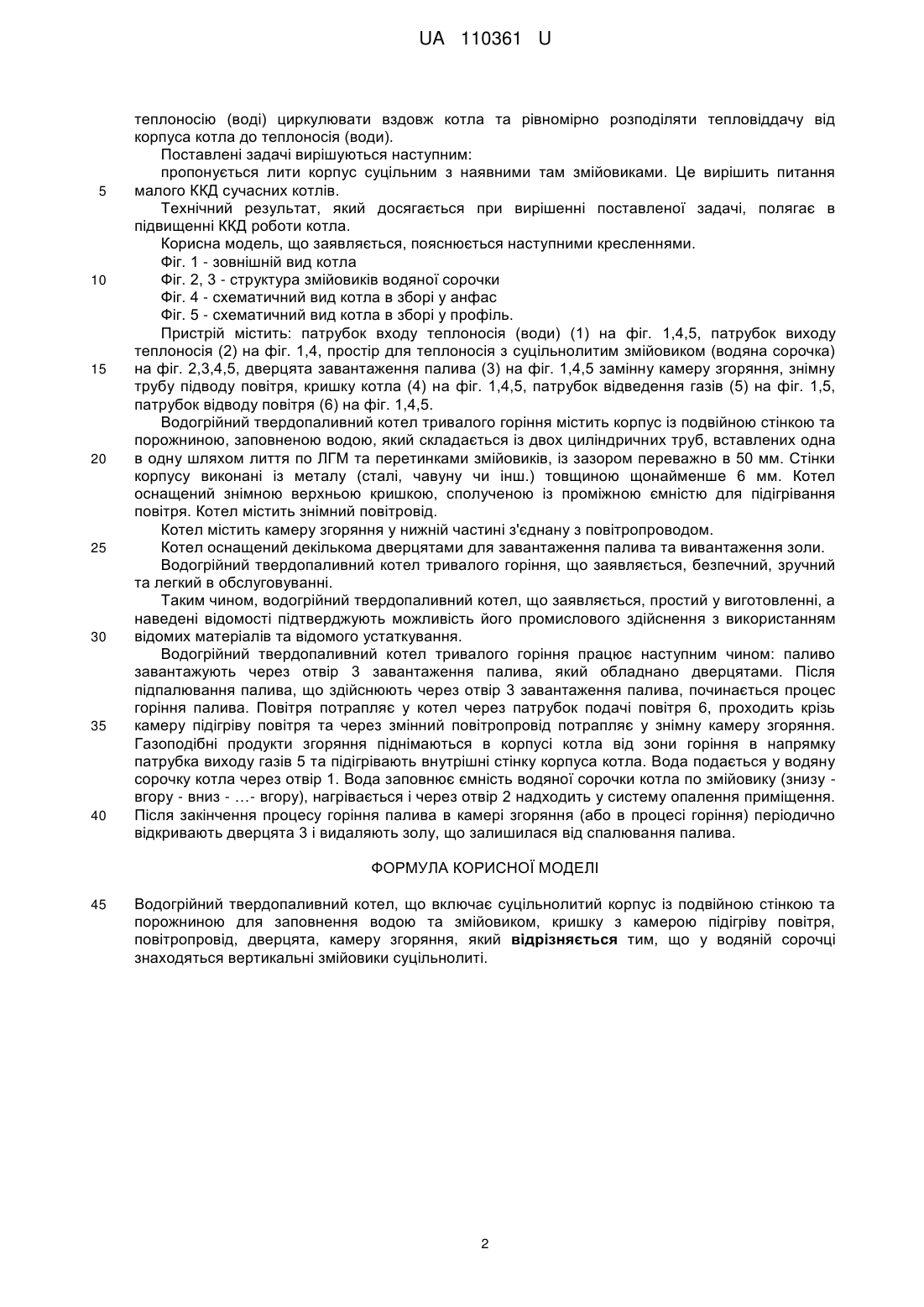

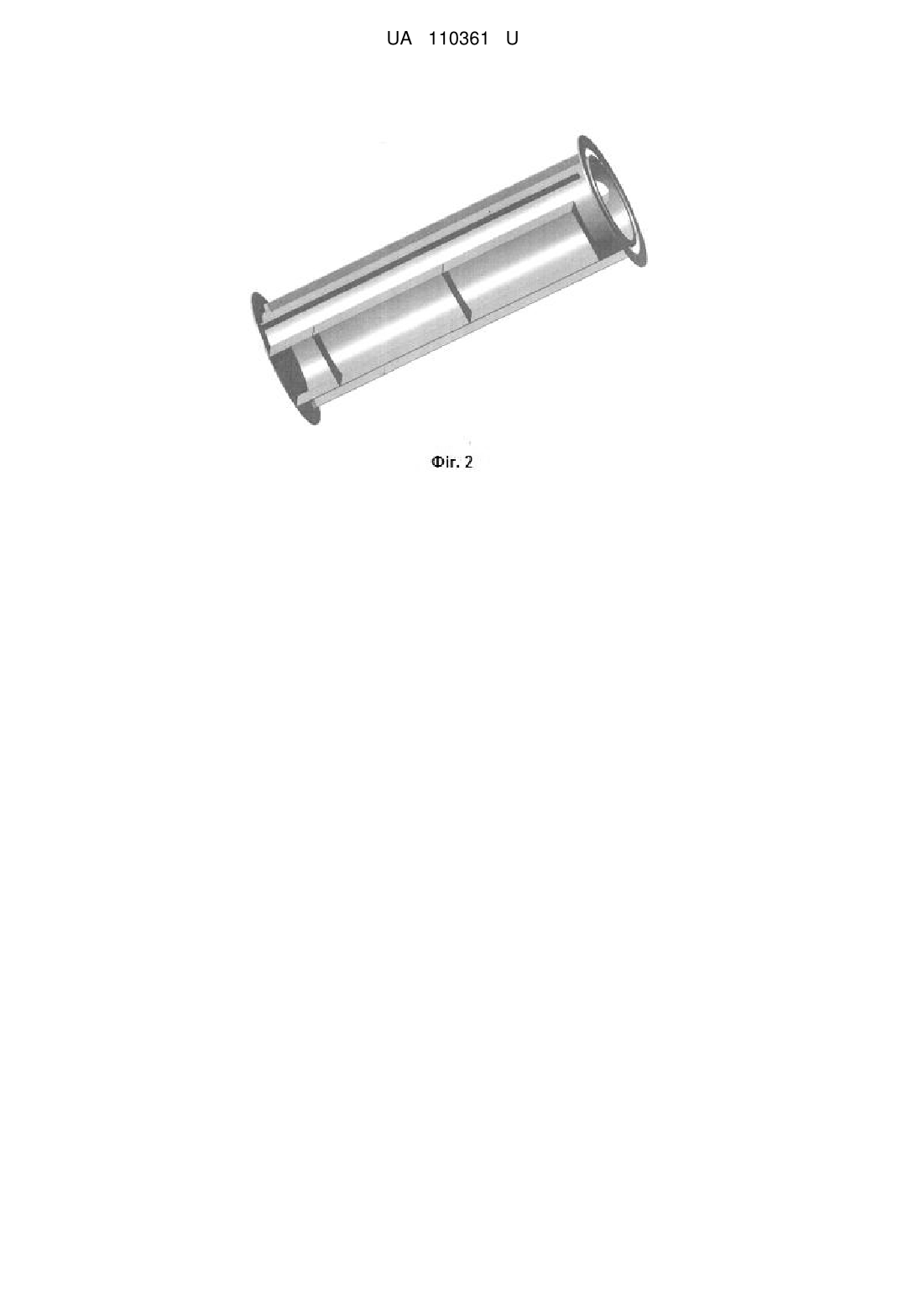

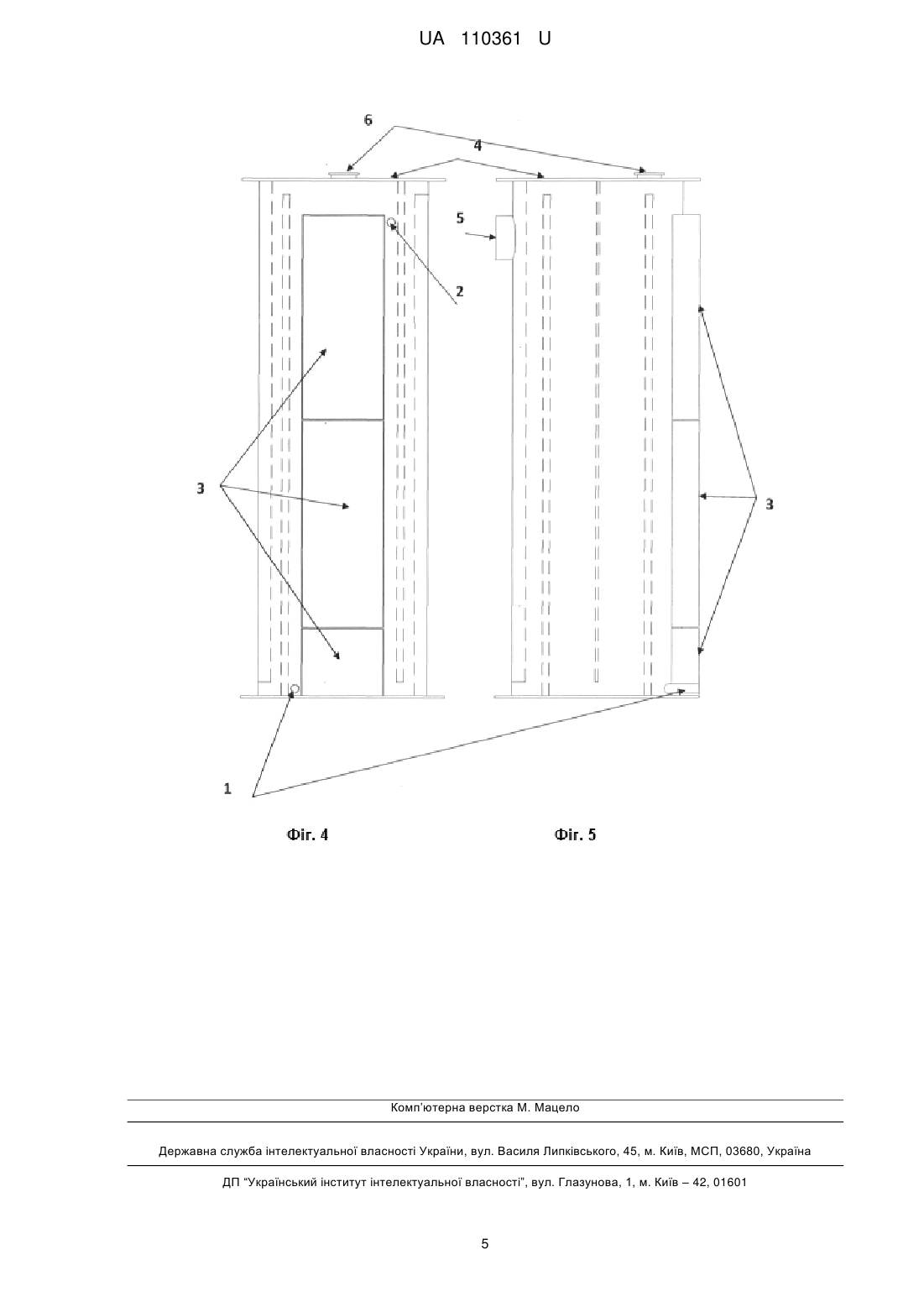

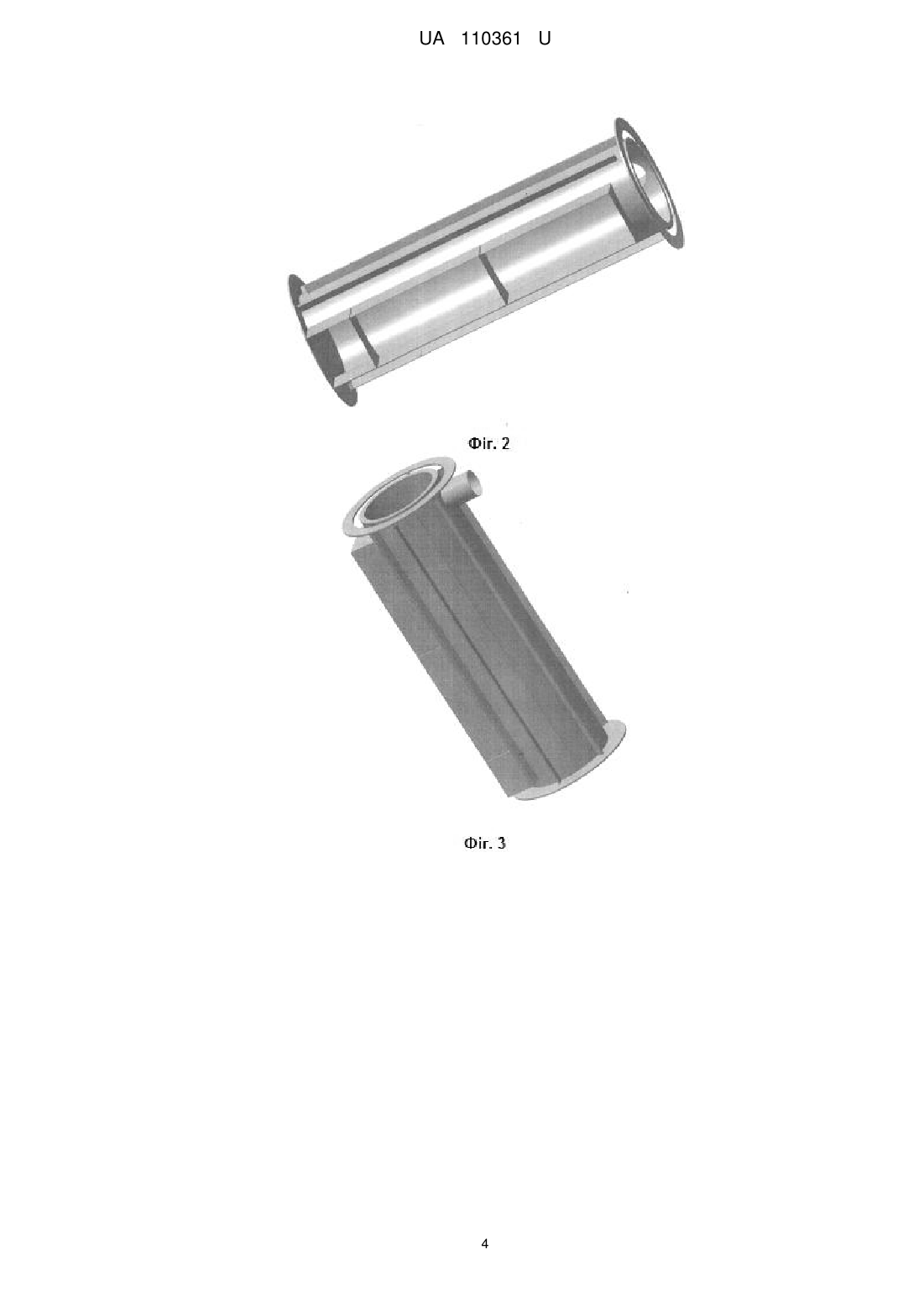

Реферат: Водогрійний твердопаливний котел включає суцільнолитий корпус із подвійною стінкою та порожниною для заповнення водою та змійовиком, кришку з камерою підігріву повітря, повітропровід, дверцята, камеру згоряння, причому у водяній сорочці знаходяться вертикальні змійовики суцільнолиті. UA 110361 U (54) КОТЕЛ ВОДОГРІЙНИЙ З ВБУДОВАНИМИ ЗМІЙОВИКАМИ У ВОДЯНІЙ СОРОЧЦІ UA 110361 U UA 110361 U 5 10 15 20 25 30 35 40 45 50 55 Водогрійний твердопаливний котел, у якому корпус виготовлений суцільним шляхом лиття по ЛГМ (лиття по газифікованим моделям), який у свою чергу містить патрубки входу та виходу теплоносія, а також змійовик вертикальний у водяній сорочці котла, фланець для з'єднання кришки котла з корпусом, петлі для навісу дверцят котла, отвори для завантаження палива та видалення золи, отвір для видалення газів з паливної частини котла. Додатково виготовляють: кришку котла з отвором для повітря, повітропровід, камеру згоряння палива, дверцята. Корисна модель належить до нагрівальних пристроїв, а саме до твердопаливних котлів, призначених для нагрівання води і використання в опалювальних системах будинків. Всі відомі твердопаливні котли містять корпус збірний зі зварними швами та водогрійною сорочкою без змійовиків. Відомий опалювальний котел [патент України № 57194, МПК F23L 1/00, опубл. 10.02.2011 р., бюл. 3], подвійна стінка якого формує ємність, заповнену водою, який містить камеру згоряння, отвори завантаження палива, відведення диму і видалення золи, патрубки підведення та відведення води, камеру підігрівання повітря, у верхній частині якої розташований отвір для подачі повітря, обладнаний заслінкою, а у донній частині - отвір, через який проходить телескопічний пристрій подачі повітря у камеру згоряння зверху відносно палива, що складається зі щонайменше двох труб різного діаметра, який обладнаний розсіювачем повітря, який відрізняється тим, що на двох протилежних стінках камери підігрівання повітря рівномірно по їх висоті розташовані металеві пластини, спрямовані зустрічно одна під одною, а в донній частині цієї камери розміщені металеві ребра, спрямовані перпендикулярно пластинам бокових стінок, всередині труби телескопічного пристрою, яка має найменший діаметр, розміщений спіральний розсікач повітря, розсіювач повітря виконаний у вигляді двох перпендикулярно орієнтованих труб з рівномірно розташованими по їх довжині трубчастими відгалуженнями, спрямованими перпендикулярно трубам. Корпус має прямокутну форму. Котел оснащений дном. Котел оснащений термоманометром і терморегулятором, який відслідковує температуру теплоносія. Недоліками відомого опалювального котла є: відсутність змійовиків. Найближчим аналогом вибраний водогрійний твердопаливний котел тривалого горіння [патент України № 89303, МПК F23B 60/00, F24H 1/48, опубл. 10.04.2014 р., бюл. № 7], який включає корпус із подвійною стінкою та порожниною для заповнення водою, причому щонайменше одна стінка корпусу виконана товщиною щонайменше 4 мм, камеру згоряння, два повітроводи із незалежними зовнішніми отворами із засувками, виконаними із можливістю ручного регулювання розміру отвору, причому один повітровід включає короб забору повітря, сполучений з проміжною ємністю для підігрівання повітря, із пристроєм для подачі повітря зі знімним розсіювачем повітря, а інший повітровід виконаний із можливістю подачі повітря під паливо, сполучений з проміжною ємністю для підігрівання повітря отвором із засувкою для регулювання розміру отвору або його перекривання, електронний блок керування, колосникові грати, причому котел виконаний із можливістю видалення та встановлення колосникових ґрат, отвір для виходу диму, який оснащений регулятором зміни перерізу отвору, отвір завантаження палива та отвір видалення золи із дверцятами, причому дверцята отворів завантаження палива та видалення золи виконані подвійними із розміщеним в утвореній порожнині утеплювачем, отвори входу робочої рідини та виходу робочої рідини з патрубками, прикріплене до корпусу дно, виконане із можливістю встановлення котла із дистанцією від підлоги, наприклад на ніжки. На коробі забору повітря встановлений турбонагнітач, пов'язаний із електронним блоком керування, пристрій для подачі повітря виконаний знімним та встановлений із можливістю підняття й опускання через блок роликів, розсіювач повітря виконаний з можливістю його використання для різних видів палива та у центральній частині містить засіб для занурення у паливо з потовщеними стінками та отвором для подачіповітря у паливо, і виконаний із можливістю подачі повітря у паливо уздовж зони горіння щонайменше з чотирьох сторін, колосникові ґрати виконані із вільним простором з внутрішньої сторони, дверцята отворів завантаження палива та видалення золи виконані регульованими з можливістю регулювання щільності закривання, а на дні у внутрішній частині котла розміщений шар термоізоляційного, термостійкого матеріалу, переважно термостійкої цегли, котел укомплектований запобіжними клапанами скидання надлишкового тиску та скидання повітря для встановлення на патрубок отвору виходу робочої рідини. У відомому технічному рішенні у водяній сорочці відсутні змійовики. В основу корисної моделі поставлена задача підвищити ККД котла шляхом додавання у суцільнолитий корпус котла у простір водяної сорочки вертикальних змійовиків, що дозволить 1 UA 110361 U 5 10 15 20 25 30 35 40 теплоносію (воді) циркулювати вздовж котла та рівномірно розподіляти тепловіддачу від корпуса котла до теплоносія (води). Поставлені задачі вирішуються наступним: пропонується лити корпус суцільним з наявними там змійовиками. Це вирішить питання малого ККД сучасних котлів. Технічний результат, який досягається при вирішенні поставленої задачі, полягає в підвищенні ККД роботи котла. Корисна модель, що заявляється, пояснюється наступними кресленнями. Фіг. 1 - зовнішній вид котла Фіг. 2, 3 - структура змійовиків водяної сорочки Фіг. 4 - схематичний вид котла в зборі у анфас Фіг. 5 - схематичний вид котла в зборі у профіль. Пристрій містить: патрубок входу теплоносія (води) (1) на фіг. 1,4,5, патрубок виходу теплоносія (2) на фіг. 1,4, простір для теплоносія з суцільнолитим змійовиком (водяна сорочка) на фіг. 2,3,4,5, дверцята завантаження палива (3) на фіг. 1,4,5 замінну камеру згоряння, знімну трубу підводу повітря, кришку котла (4) на фіг. 1,4,5, патрубок відведення газів (5) на фіг. 1,5, патрубок відводу повітря (6) на фіг. 1,4,5. Водогрійний твердопаливний котел тривалого горіння містить корпус із подвійною стінкою та порожниною, заповненою водою, який складається із двох циліндричних труб, вставлених одна в одну шляхом лиття по ЛГМ та перетинками змійовиків, із зазором переважно в 50 мм. Стінки корпусу виконані із металу (сталі, чавуну чи інш.) товщиною щонайменше 6 мм. Котел оснащений знімною верхньою кришкою, сполученою із проміжною ємністю для підігрівання повітря. Котел містить знімний повітровід. Котел містить камеру згоряння у нижній частині з'єднану з повітропроводом. Котел оснащений декількома дверцятами для завантаження палива та вивантаження золи. Водогрійний твердопаливний котел тривалого горіння, що заявляється, безпечний, зручний та легкий в обслуговуванні. Таким чином, водогрійний твердопаливний котел, що заявляється, простий у виготовленні, а наведені відомості підтверджують можливість його промислового здійснення з використанням відомих матеріалів та відомого устаткування. Водогрійний твердопаливний котел тривалого горіння працює наступним чином: паливо завантажують через отвір 3 завантаження палива, який обладнано дверцятами. Після підпалювання палива, що здійснюють через отвір 3 завантаження палива, починається процес горіння палива. Повітря потрапляє у котел через патрубок подачі повітря 6, проходить крізь камеру підігріву повітря та через змінний повітропровід потрапляє у знімну камеру згоряння. Газоподібні продукти згоряння піднімаються в корпусі котла від зони горіння в напрямку патрубка виходу газів 5 та підігрівають внутрішні стінку корпуса котла. Вода подається у водяну сорочку котла через отвір 1. Вода заповнює ємність водяної сорочки котла по змійовику (знизу вгору - вниз - …- вгору), нагрівається і через отвір 2 надходить у систему опалення приміщення. Після закінчення процесу горіння палива в камері згоряння (або в процесі горіння) періодично відкривають дверцята 3 і видаляють золу, що залишилася від спалювання палива. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Водогрійний твердопаливний котел, що включає суцільнолитий корпус із подвійною стінкою та порожниною для заповнення водою та змійовиком, кришку з камерою підігріву повітря, повітропровід, дверцята, камеру згоряння, який відрізняється тим, що у водяній сорочці знаходяться вертикальні змійовики суцільнолиті. 2 UA 110361 U 3 UA 110361 U 4 UA 110361 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
