Термобокс для пляшки з прохолодним напоєм

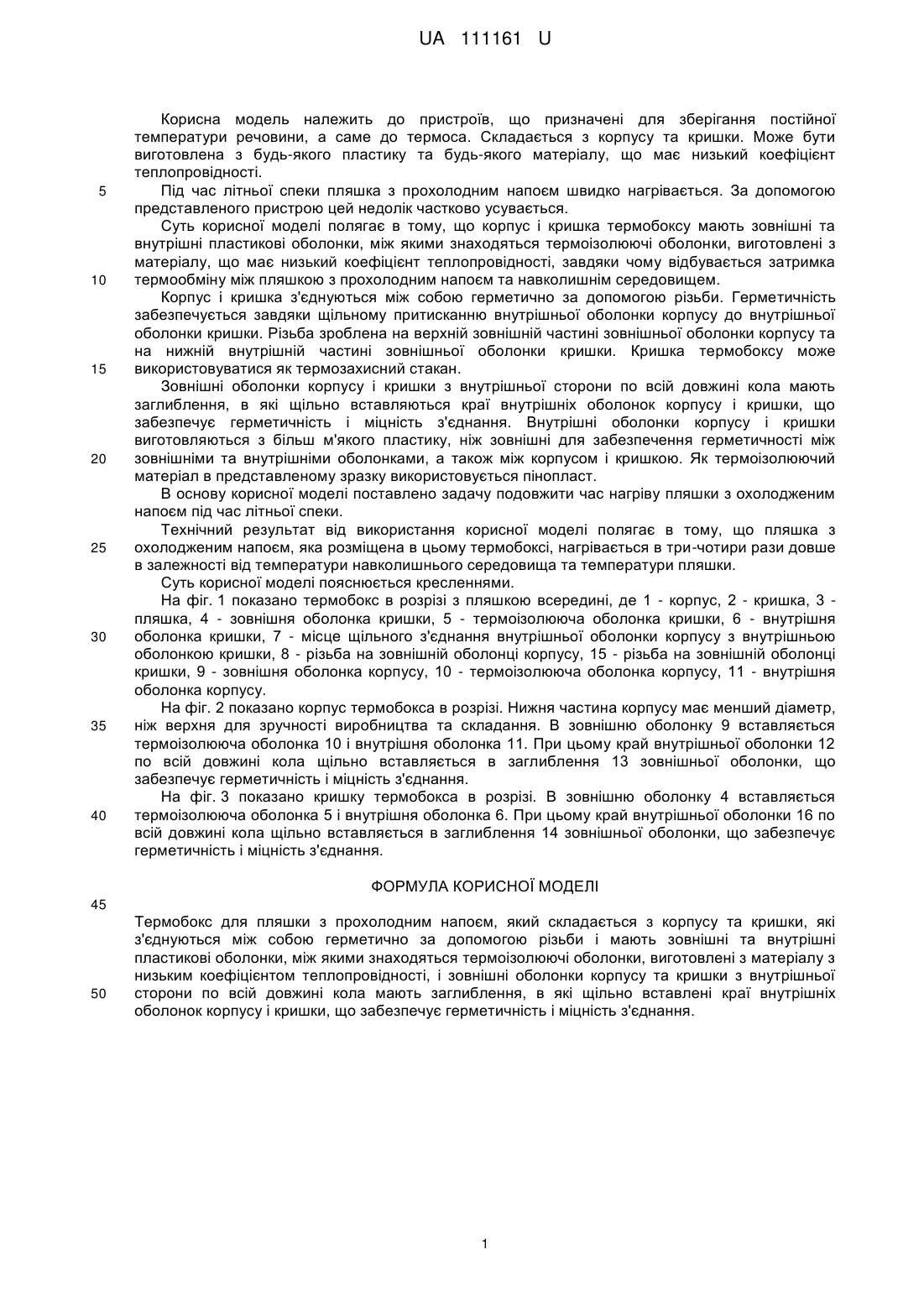

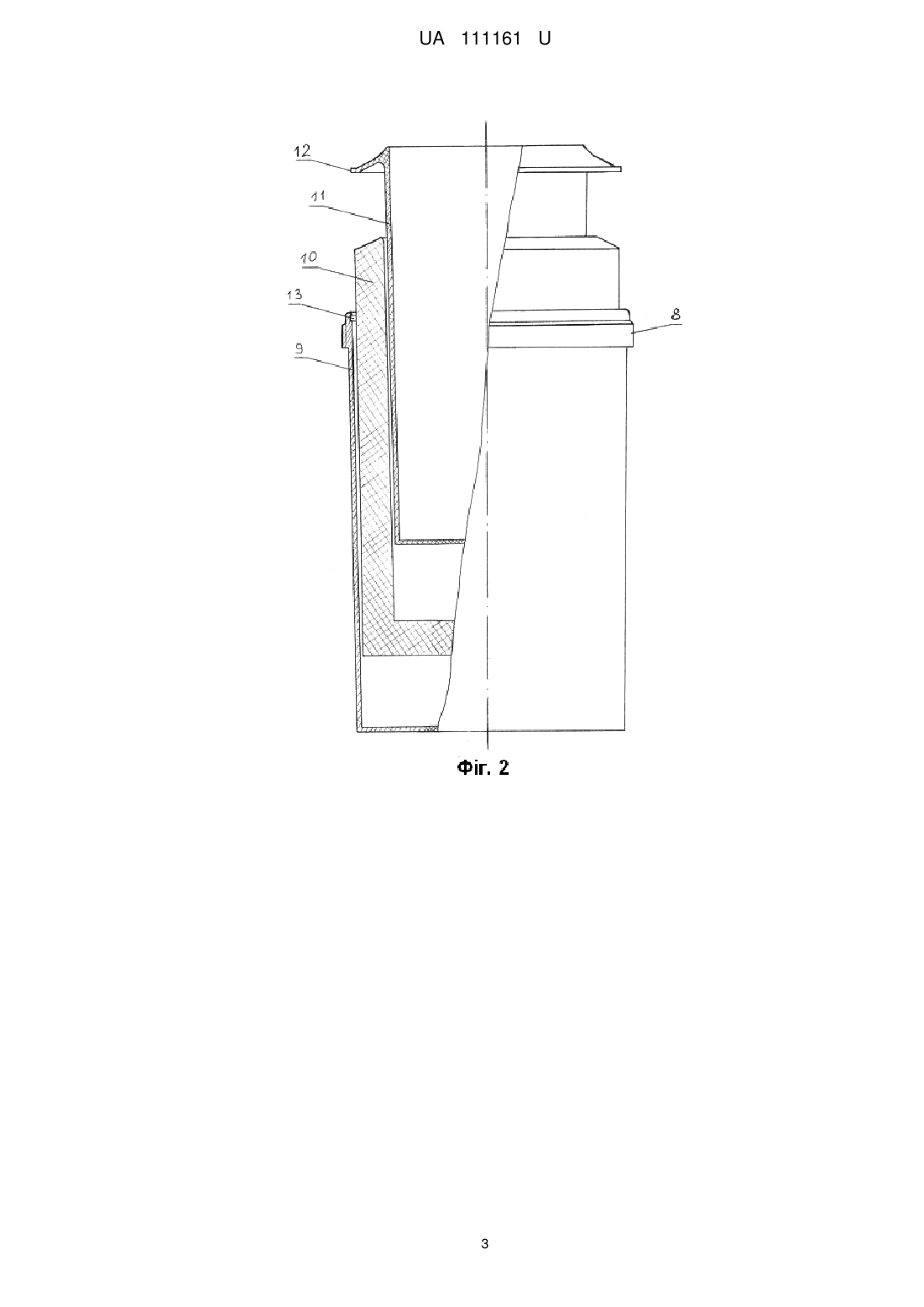

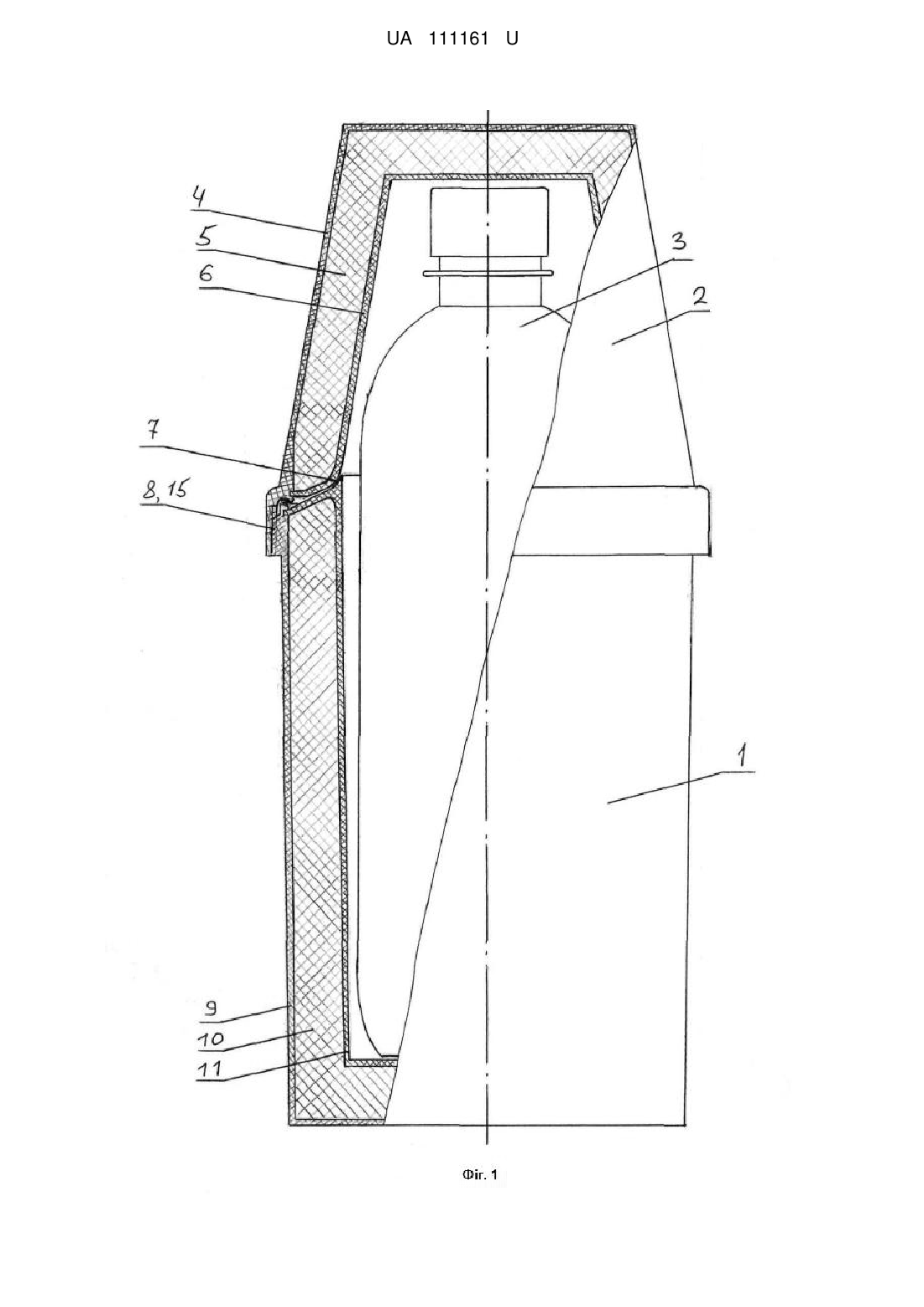

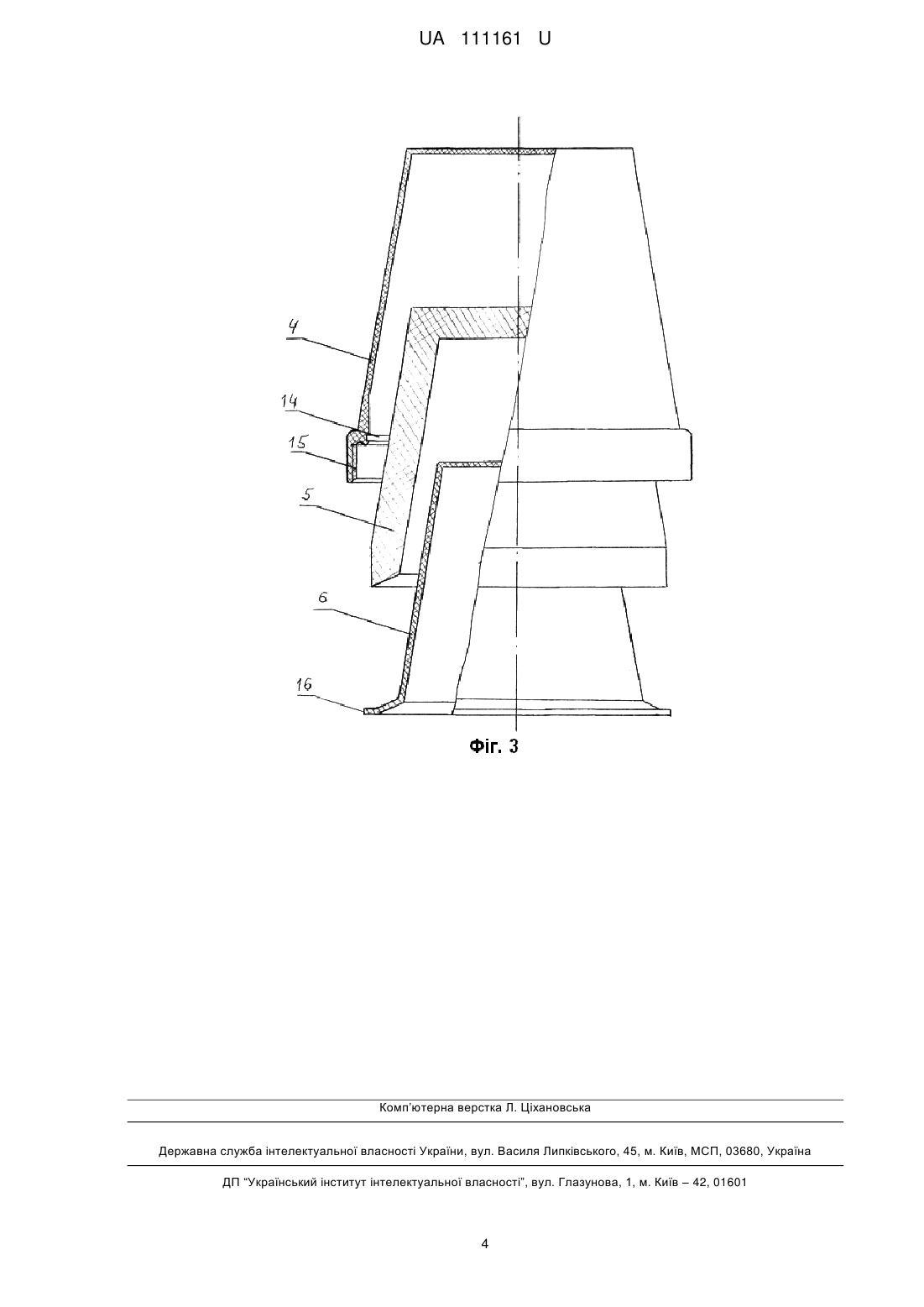

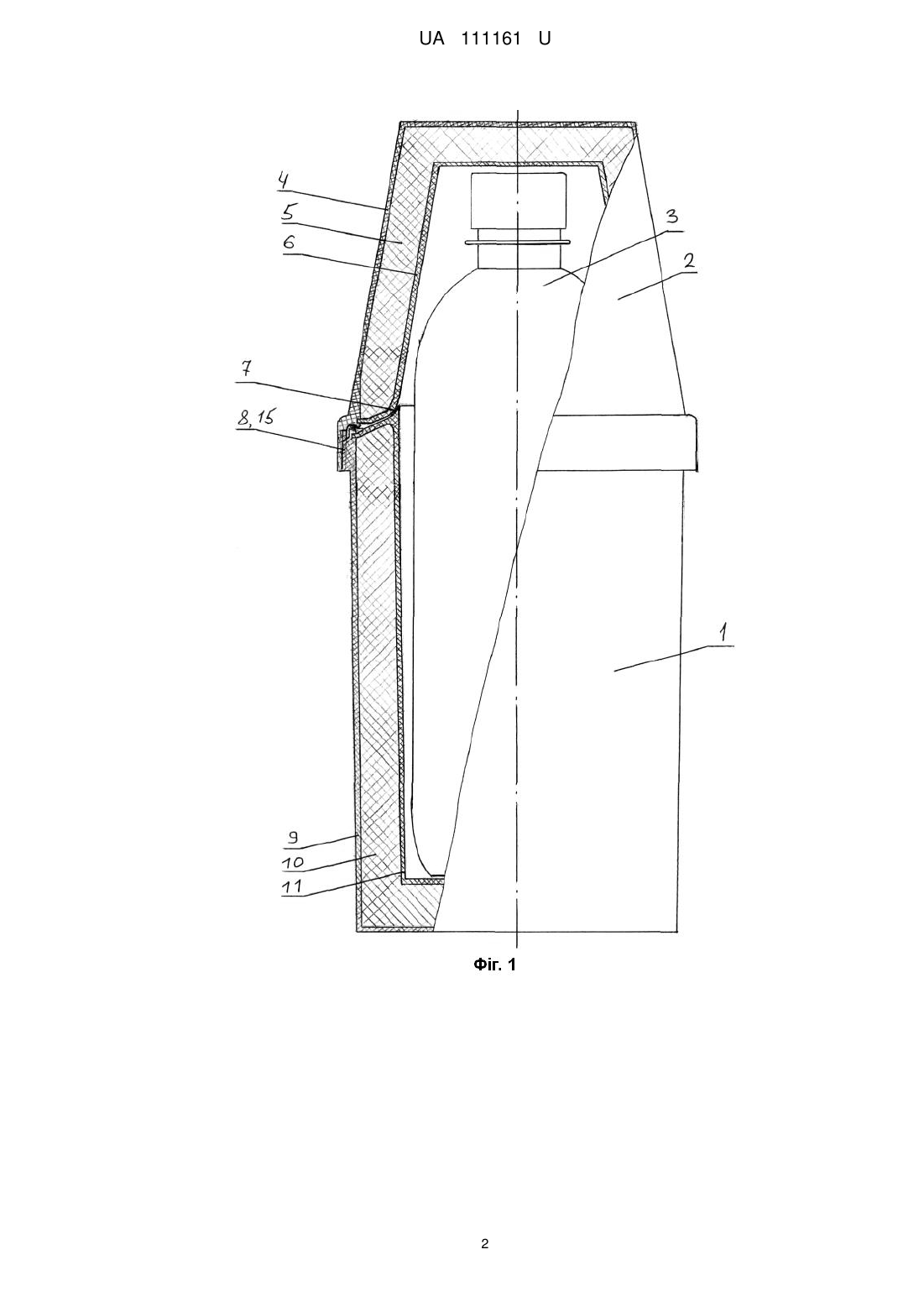

Реферат: UA 111161 U UA 111161 U 5 10 15 20 25 30 35 40 Корисна модель належить до пристроїв, що призначені для зберігання постійної температури речовини, а саме до термоса. Складається з корпусу та кришки. Може бути виготовлена з будь-якого пластику та будь-якого матеріалу, що має низький коефіцієнт теплопровідності. Під час літньої спеки пляшка з прохолодним напоєм швидко нагрівається. За допомогою представленого пристрою цей недолік частково усувається. Суть корисної моделі полягає в тому, що корпус і кришка термобоксу мають зовнішні та внутрішні пластикові оболонки, між якими знаходяться термоізолюючі оболонки, виготовлені з матеріалу, що має низький коефіцієнт теплопровідності, завдяки чому відбувається затримка термообміну між пляшкою з прохолодним напоєм та навколишнім середовищем. Корпус і кришка з'єднуються між собою герметично за допомогою різьби. Герметичність забезпечується завдяки щільному притисканню внутрішньої оболонки корпусу до внутрішньої оболонки кришки. Різьба зроблена на верхній зовнішній частині зовнішньої оболонки корпусу та на нижній внутрішній частині зовнішньої оболонки кришки. Кришка термобоксу може використовуватися як термозахисний стакан. Зовнішні оболонки корпусу і кришки з внутрішньої сторони по всій довжині кола мають заглиблення, в які щільно вставляються краї внутрішніх оболонок корпусу і кришки, що забезпечує герметичність і міцність з'єднання. Внутрішні оболонки корпусу і кришки виготовляються з більш м'якого пластику, ніж зовнішні для забезпечення герметичності між зовнішніми та внутрішніми оболонками, а також між корпусом і кришкою. Як термоізолюючий матеріал в представленому зразку використовується пінопласт. В основу корисної моделі поставлено задачу подовжити час нагріву пляшки з охолодженим напоєм під час літньої спеки. Технічний результат від використання корисної моделі полягає в тому, що пляшка з охолодженим напоєм, яка розміщена в цьому термобоксі, нагрівається в три-чотири рази довше в залежності від температури навколишнього середовища та температури пляшки. Суть корисної моделі пояснюється кресленнями. На фіг. 1 показано термобокс в розрізі з пляшкою всередині, де 1 - корпус, 2 - кришка, 3 пляшка, 4 - зовнішня оболонка кришки, 5 - термоізолююча оболонка кришки, 6 - внутрішня оболонка кришки, 7 - місце щільного з'єднання внутрішньої оболонки корпусу з внутрішньою оболонкою кришки, 8 - різьба на зовнішній оболонці корпусу, 15 - різьба на зовнішній оболонці кришки, 9 - зовнішня оболонка корпусу, 10 - термоізолююча оболонка корпусу, 11 - внутрішня оболонка корпусу. На фіг. 2 показано корпус термобокса в розрізі. Нижня частина корпусу має менший діаметр, ніж верхня для зручності виробництва та складання. В зовнішню оболонку 9 вставляється термоізолююча оболонка 10 і внутрішня оболонка 11. При цьому край внутрішньої оболонки 12 по всій довжині кола щільно вставляється в заглиблення 13 зовнішньої оболонки, що забезпечує герметичність і міцність з'єднання. На фіг. 3 показано кришку термобокса в розрізі. В зовнішню оболонку 4 вставляється термоізолююча оболонка 5 і внутрішня оболонка 6. При цьому край внутрішньої оболонки 16 по всій довжині кола щільно вставляється в заглиблення 14 зовнішньої оболонки, що забезпечує герметичність і міцність з'єднання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Термобокс для пляшки з прохолодним напоєм, який складається з корпусу та кришки, які з'єднуються між собою герметично за допомогою різьби і мають зовнішні та внутрішні пластикові оболонки, між якими знаходяться термоізолюючі оболонки, виготовлені з матеріалу з низьким коефіцієнтом теплопровідності, і зовнішні оболонки корпусу та кришки з внутрішньої сторони по всій довжині кола мають заглиблення, в які щільно вставлені краї внутрішніх оболонок корпусу і кришки, що забезпечує герметичність і міцність з'єднання. 1 UA 111161 U 2 UA 111161 U 3 UA 111161 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
