Ковпачок для пляшки з напоєм, зокрема для пляшки з алкогольним напоєм

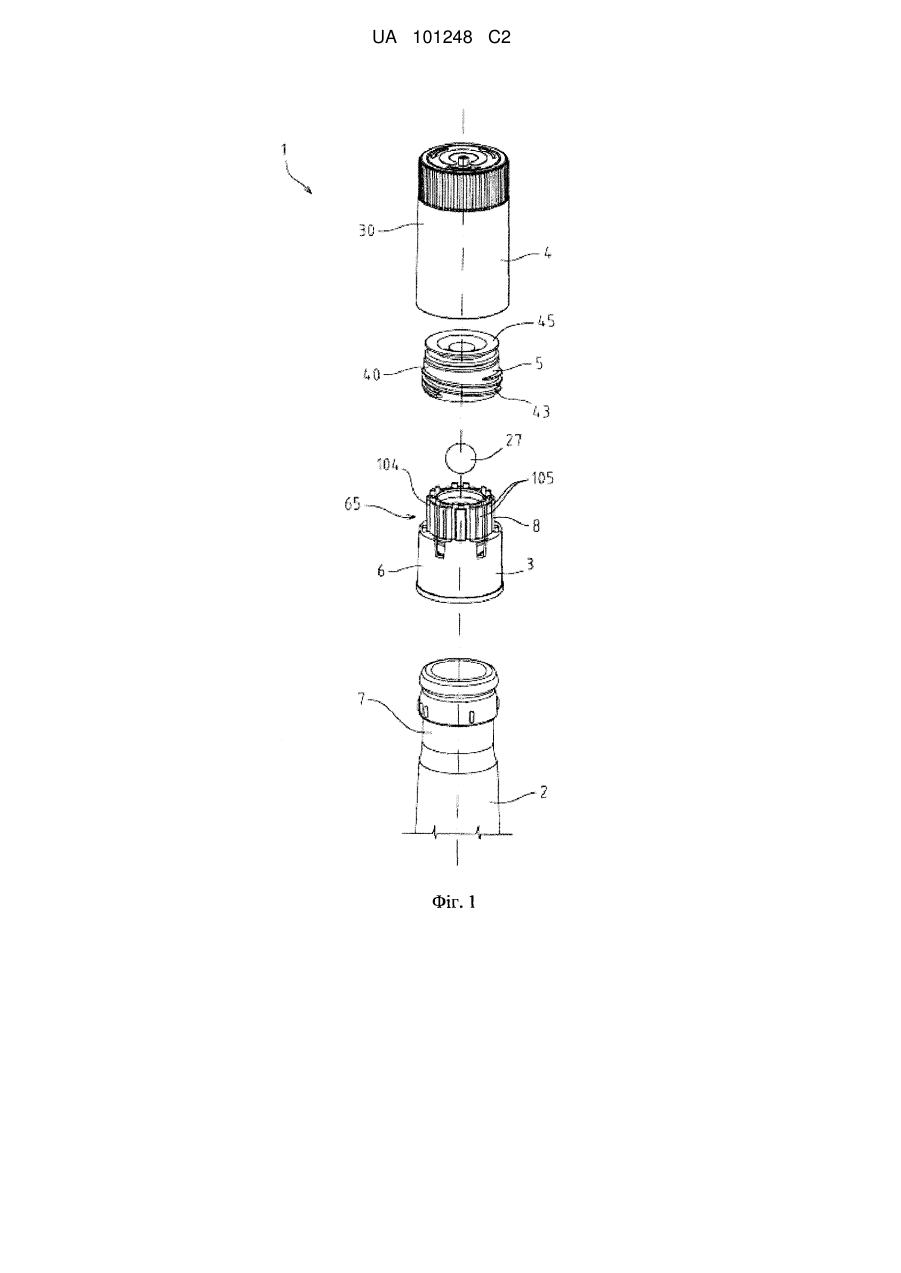

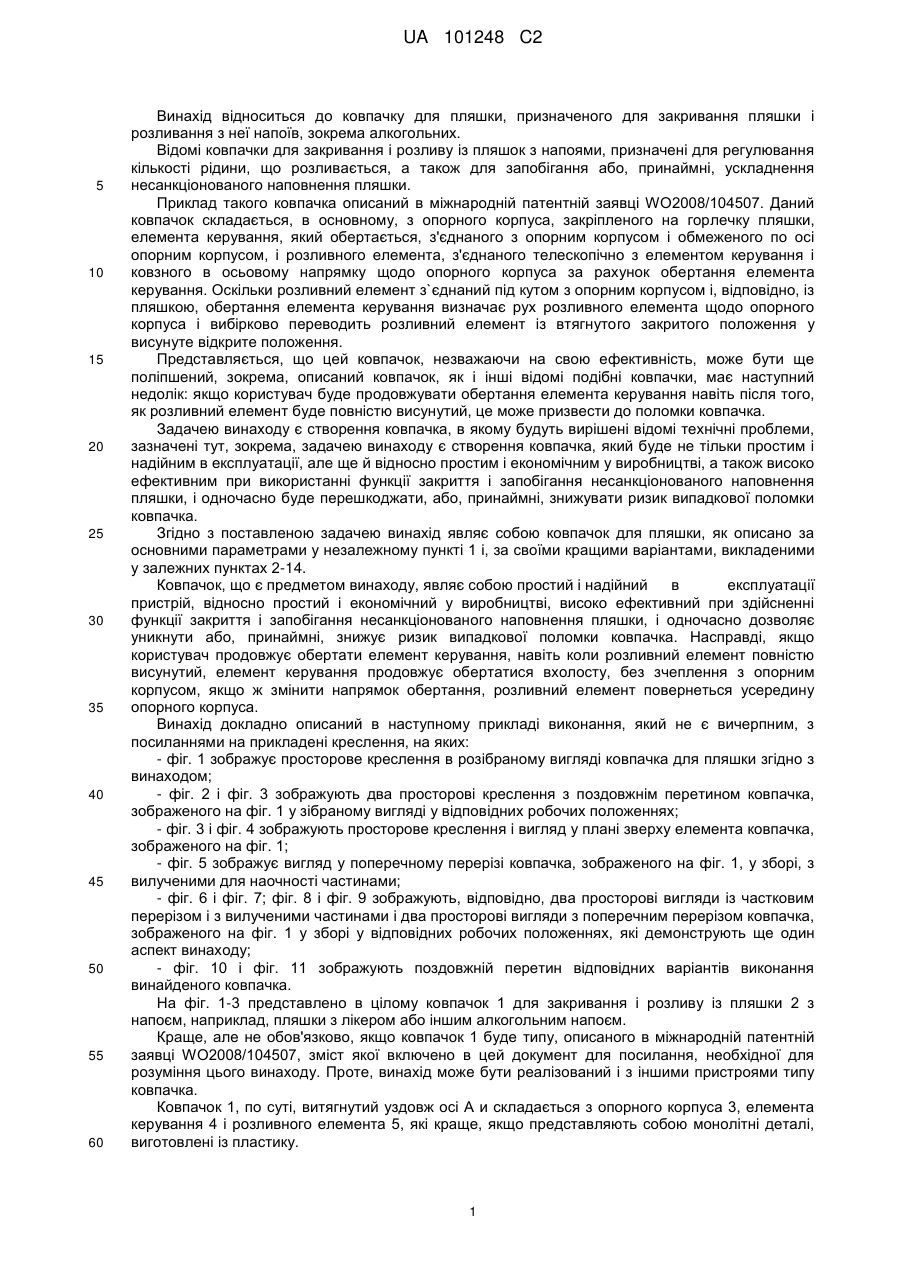

Реферат: Ковпачок (1) для пляшки з напоєм, зокрема для пляшки з алкогольним напоєм, який розташований уздовж осі (А) і має опорний корпус (3), прикріплений до горлечка (7) пляшки (2), розливний елемент (5), що має канал розливу (51) і з'єднаний під кутом з опорним корпусом (3) і співвісно рухомо встановлений на частині (8) напрямної опорного корпуса (3) з можливістю вибіркового відкриття або закриття проходу (63), з'єднаного з каналом (51), який відрізняється тим, що ковпачок (1) має пристрій (65) розмикання, який відокремлює в кутовому напрямку розливний елемент (5) від опорного корпуса (3), коли розливний елемент (5) досягає заданого положення, і дозволяє розливному елементу (5) обертатися щодо опорного корпуса (3). UA 101248 C2 (12) UA 101248 C2 UA 101248 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до ковпачку для пляшки, призначеного для закривання пляшки і розливання з неї напоїв, зокрема алкогольних. Відомі ковпачки для закривання і розливу із пляшок з напоями, призначені для регулювання кількості рідини, що розливається, а також для запобігання або, принаймні, ускладнення несанкціонованого наповнення пляшки. Приклад такого ковпачка описаний в міжнародній патентній заявці WO2008/104507. Даний ковпачок складається, в основному, з опорного корпуса, закріпленого на горлечку пляшки, елемента керування, який обертається, з'єднаного з опорним корпусом і обмеженого по осі опорним корпусом, і розливного елемента, з'єднаного телескопічно з елементом керування і ковзного в осьовому напрямку щодо опорного корпуса за рахунок обертання елемента керування. Оскільки розливний елемент з`єднаний під кутом з опорним корпусом і, відповідно, із пляшкою, обертання елемента керування визначає рух розливного елемента щодо опорного корпуса і вибірково переводить розливний елемент із втягнутого закритого положення у висунуте відкрите положення. Представляється, що цей ковпачок, незважаючи на свою ефективність, може бути ще поліпшений, зокрема, описаний ковпачок, як і інші відомі подібні ковпачки, має наступний недолік: якщо користувач буде продовжувати обертання елемента керування навіть після того, як розливний елемент буде повністю висунутий, це може призвести до поломки ковпачка. Задачею винаходу є створення ковпачка, в якому будуть вирішені відомі технічні проблеми, зазначені тут, зокрема, задачею винаходу є створення ковпачка, який буде не тільки простим і надійним в експлуатації, але ще й відносно простим і економічним у виробництві, а також високо ефективним при використанні функції закриття і запобігання несанкціонованого наповнення пляшки, і одночасно буде перешкоджати, або, принаймні, знижувати ризик випадкової поломки ковпачка. Згідно з поставленою задачею винахід являє собою ковпачок для пляшки, як описано за основними параметрами у незалежному пункті 1 і, за своїми кращими варіантами, викладеними у залежних пунктах 2-14. Ковпачок, що є предметом винаходу, являє собою простий і надійний в експлуатації пристрій, відносно простий і економічний у виробництві, високо ефективний при здійсненні функції закриття і запобігання несанкціонованого наповнення пляшки, і одночасно дозволяє уникнути або, принаймні, знижує ризик випадкової поломки ковпачка. Насправді, якщо користувач продовжує обертати елемент керування, навіть коли розливний елемент повністю висунутий, елемент керування продовжує обертатися вхолосту, без зчеплення з опорним корпусом, якщо ж змінити напрямок обертання, розливний елемент повернеться усередину опорного корпуса. Винахід докладно описаний в наступному прикладі виконання, який не є вичерпним, з посиланнями на прикладені креслення, на яких: - фіг. 1 зображує просторове креслення в розібраному вигляді ковпачка для пляшки згідно з винаходом; - фіг. 2 і фіг. 3 зображують два просторові креслення з поздовжнім перетином ковпачка, зображеного на фіг. 1 у зібраному вигляді у відповідних робочих положеннях; - фіг. 3 і фіг. 4 зображують просторове креслення і вигляд у плані зверху елемента ковпачка, зображеного на фіг. 1; - фіг. 5 зображує вигляд у поперечному перерізі ковпачка, зображеного на фіг. 1, у зборі, з вилученими для наочності частинами; - фіг. 6 і фіг. 7; фіг. 8 і фіг. 9 зображують, відповідно, два просторові вигляди із частковим перерізом і з вилученими частинами і два просторові вигляди з поперечним перерізом ковпачка, зображеного на фіг. 1 у зборі у відповідних робочих положеннях, які демонструють ще один аспект винаходу; - фіг. 10 і фіг. 11 зображують поздовжній перетин відповідних варіантів виконання винайденого ковпачка. На фіг. 1-3 представлено в цілому ковпачок 1 для закривання і розливу із пляшки 2 з напоєм, наприклад, пляшки з лікером або іншим алкогольним напоєм. Краще, але не обов'язково, якщо ковпачок 1 буде типу, описаного в міжнародній патентній заявці WO2008/104507, зміст якої включено в цей документ для посилання, необхідної для розуміння цього винаходу. Проте, винахід може бути реалізований і з іншими пристроями типу ковпачка. Ковпачок 1, по суті, витягнутий уздовж осі А и складається з опорного корпуса 3, елемента керування 4 і розливного елемента 5, які краще, якщо представляють собою монолітні деталі, виготовлені із пластику. 1 UA 101248 C2 5 10 15 20 25 30 35 40 45 50 55 60 Опорний корпус 3 містить з`єднувальну частину 6 для кріплення до горлечка 7 пляшки 2 і напрямну частину 8, що пролягає по осі уздовж частини 6 для взаємодії з розливним елементом 5. У частинах 6, 8 передбачені відповідні кільцеві гнізда 10, 12, розташовані навколо осі А и напроти один одного по осі. Гнізда 10, 12 обмежені відповідними циліндричними співвісними бічними стінками, зв'язаними кільцевим фланцем 13. Опорний корпус 3 є трубою і містить внутрішню камеру 20, розташовану в опорному корпусі 3 уздовж осі А и обмежену бічною стінкою 21. Камера 20 має вхідний отвір 25, наприклад, круглий і розташований всередині частини 6, і містить рухливий замикаючий орган 27, наприклад кулю, виконаний з можливістю взаємодії із крайкою вхідного отвору 25 для того, щоб вибірково відкривати/закривати вхідний отвір 25. Як видно на фіг. 4, 5, гніздо 12 обмежене бічною радіальною внутрішньою стінкою 101 і бічною радіальною зовнішньою стінкою 102, які розташовані співвісно навколо осі А и простираються вертикально від верхньої сторони 103 фланця 13. Краще, щоб бічна внутрішня стінка 101 була безперервною і замкненою у формі кільця, із гладкою зовнішньою поверхнею. Бічна зовнішня стінка 102 являє собою напрямну стінку 104, яка взаємодіє з розливним елементом 5, і складається з множини секторів 105 стінки, розташованих поруч один з одним по окружності і відокремлених один від одного поздовжніми отворами 106, паралельними осі А. Кожний сектор 105 стінки містить пластину 107, яка виступає від фланця 13 і, зокрема, (але не обов'язково), від опорного кільця 108, що сидить на фланці 13. Кожна пластина 107 являє собою край основи, з'єднаної із фланцем 13 і вільним краєм, протилежним краю основи, що кінчається ребром края 109. Пластини 107 і сектору 105 стінки, головним чином, завдяки своєму розташуванню і, подруге, завдяки матеріалу виконання (пластику), є гнучкими і особливо піддаються пружній деформації в радіальному напрямку щодо осі А. Пластини 107 і сектору 105 стінки, таким чином, є гнучкими щодо осі А и відносно один одного. Кожний сектор 105 стінки або пластина 107 обмежені радіальною внутрішньою поверхнею 111, зверненою до осі А, і радіальною зовнішньою поверхнею 112, що є паралельними й/або співвісними по відношенню одна до одної. Зовнішня поверхня 112 виконана гладкою, а внутрішня поверхня 111 має відповідні поздовжні ребра 113, які розташовані усередині радіально стосовно осі А і обмежують множину поздовжніх каналів 114, розподілених з кутовими проміжками і відділених один від іншого ребрами 113. Кожне ребро 113 обмежене парою протилежних бортиків 115, 116. Перший бортик 115 має таку форму, яка виконана у вигляді звуження або скосу, спрямованого убік безпосередньо прилягаючого каналу 114 і отвору 106 (тобто розташованих напроти бортика 115). Другий бортик, протилежний першому бортику 115, навпаки, має таку форму, яка виконана у вигляді кругової крайки, зверненої до каналу 114, напроти якого розташований бортик 116. Наприклад, перший бортик 115 є вигнутим і, зокрема, опуклим і/або скошеним або нахиленим убік каналу 114, напроти якого він розташований, а другий бортик 116 перпендикулярний до пластини 107. На фіг. 1-3 можна бачити, що елемент керування 4 складається із трубчастого корпуса 30 циліндричної форми, з можливим нанесенням зовнішньої насічки, радіально вставленого зовні і з радіальним зазором на частині 6 опорного корпуса 3, і кришки 31, що закриває верхню частину трубчастого корпуса 30. Елемент керування 4 з можливістю обертання з'єднаний з опорним корпусом 3 і обмежений в осьовому напрямку опорним корпусом 3 за допомогою розташованих напроти один одного осьових виступів 32, 33, що радіально виступають від внутрішньої бічної поверхні трубчастого корпуса 30. Розливний елемент 5 складається з порожнистого корпуса 40, розташованого уздовж осі А и обмеженого бічною циліндричною стінкою 41, що має зовнішню різьбову частину 43, що входить у зачеплення із внутрішньою різьбовою частиною 44 на внутрішній поверхні трубчастого корпуса 30, і верхньою кінцевою стінкою 45, перпендикулярною осі А. Різьбові частини 43, 44 забезпечують різьбове з`єднання 46 розливного елемента 5 з елементом керування 4. Порожнистий корпус 40 має внутрішній канал 51 розливу з бічним виходом. Канал 51 являє собою кільцевий канал, що проходить паралельно осі А, і має вихідний отвір 52, радіальний відносно осі А. Канал 51 обмежений внутрішньою радіальною стінкою 55 і зовнішньою радіальною стінкою 56, співвісними з віссю А, розташованими одна напроти іншої, які спускаються до вихідного отвору 52. Гніздо 12 являє собою гніздо переміщення розливного елемента 5. Стінка 56 співвісно і 2 UA 101248 C2 5 10 15 20 25 30 35 40 45 50 55 60 рухливо вставлена в гніздо 12 і має радіальні зовнішні поздовжні виступи 60 (фіг.5), які входять у відповідні канали 114 опорного корпуса 3, утворюючи кутове з'єднання 64, яке забезпечує кутовий зв'язок розливного елемента 5 з опорним корпусом 3. Згідно з винаходом, ковпачок 1 містить пристрій 65 розмикання, що містить сектор 105 стінки або гнучкі пластинки 117. Пристрій 65 розмикання, як докладно пояснюється нижче, здійснює кутове відокремлення розливного елемента 5 від опорного корпуса 3, коли розливний елемент 5 досягає заданого положення і, роз'єднавши кутове з'єднання 64, допускає обертання розливного елемента 5 разом з елементом керування 4 щодо опорного корпуса 3. При експлуатації опорний корпус 3 міцно і нерознімно з'єднаний із пляшкою 2, а елемент керування 4 з'єднаний з можливістю обертання, але з обмеженням по осі, з опорним корпусом 3 і, відповідно, із пляшкою 2. Розливний елемент 5 телескопічно з'єднаний з елементом керування 4 через нарізне з'єднання 46, утворене відповідними різьбовими частинами 43, 44, і може переміщатися щодо опорного корпуса 3 уздовж осі А в результаті обертання елемента керування 4 щодо опорного корпуса 3 для вибіркового відкриття/закриття проходу 63 між каналом 51 і камерою 20. Насправді, оскільки розливний елемент 5 зв'язаний у кутовому напрямку з опорним корпусом 3 (через кутове з'єднання 64, утворене виступами 60, які входять у відповідні канали 114) і, відповідно, із пляшкою 2, обертання елемента керування 4 приводить до переміщення розливного елемента 5 щодо опорного корпуса 3 уздовж осі А и переводить, вибірково, розливний елемент 5 з первинного втягненого закритого положення (фіг.2), у якому розливний елемент 5 взаємодіє з опорним корпусом 3, і прохід 63 між камерою 20 і каналом 51 закритий стінкою 56, вставленою в канал 51, у висунуте максимально відкрите положення (фіг.3), у якому розливний елемент 5 перебуває на заданій відстані від опорного корпуса 3 і прохід 63 відкритий. Під час відкриття за допомогою нарізного з`єднання 46 між елементом керування 4 і розливним елементом 5 на розливний елемент 5 передається сила з осьової складової, яка забезпечує висування цього розливного елемента 5, і з окружною складовою або моментом, які передаються на кутове з'єднання 64 між опорним корпусом 3 і розливним елементом 5. Реакція на зазначений момент забезпечується за рахунок зачеплення між виступами 60 розливного елемента 5 і каналами 114, і поступово знижується в міру висування розливного елемента 5, тому що момент, що передається виступами 60 на ребра 113, при контакті з бортиками 115, перетворюється в окружну і у радіальну складові. Коли опір вигину секторів 105 стає меншим радіальної складової сили, прикладеної до них, відбувається моментальне роз'єднання секторів 105 і виступів 60, роз'єднання можливе також за рахунок наявності радіального зазору між стінкою 41 розливного елемента 5 і бічною стінкою 102 опорного корпуса. Вигин секторів 105 приводить, таким чином, до обертального роз'єднання розливного елемента 5 і опорного корпуса 3 і до ефекту "тріскачки", що випливає звідси. Таким чином, коли розливний елемент 5 перебуває у висунутому максимально відкритому положенні, якщо користувач продовжує обертати (наприклад, проти годинникової стрілки, як показано на фіг. 5) елемент керування 4, щоб ще більше висунути розливний елемент 5 (продовжуючи, таким чином, вигвинчувати розливний елемент 5 з елемента керування 4), пристрій роз'єднання 65 від'єднує в кутовому напрямку розливний елемент 5 від опорного корпуса 3. Виступи 60 штовхають у бік пластини 107 і згинають радіально в зовнішню сторону ці пластини 107 (тобто сектору 105), у тому числі й завдяки скошеній або похилій формі бортиків. Пластини 107 радіально звиваються, дозволяючи розливному елементу 5 обертатися разом з елементом керування 4. Крім того, користувач попереджується про те, що досягнуто висунуте максимально відкрите положення (або положення кінця ходу), за допомогою звуку типу клацання, викликаного пружною деформацією пластин 107 під дією виступів 60, які їх штовхають. При цьому кожна пластина 107 згинається виступом 60, взаємодіючим з ребром 113 пластини 107, і, відповідно, коли виступ 60 мине ребро 113 і попадає в наступний канал 114, вона вертається в недеформоване положення, видаючи звук типу клацання. Таким чином, сектори 105 стінки виконано з можливістю утворювати при пружній деформації звук типу клацання. Як видно на фіг. 6-9, ковпачок 1 містить, краще, але не обов'язково, пристрій 120, що обмежує хід повернення розливного елемента 5 у гніздо 12. Пристрій 120 має таку форму, що, коли користувач обертає елемент керування 4, щоб закрити пристрій 1 і, зокрема, прохід 63, він обмежує повернення розливного елемента 5 з висунутого максимально відкритого положення в положення другого закриття, у якому прохід 63 закритий стінкою 56, але розливний елемент 5 не всунутий повністю назад, як у первинному закритому положенні, а залишається піднятим на задану величину над опорним корпусом 3 і, краще, якщо виступає по осі над елементом керування 4. 3 UA 101248 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зокрема, пристрій 120 містить стопорні органі 121, розташовані на опорному корпусі 3, що вибірково взаємодіють з відповідними контактними частинами 122 розливного елемента 5, вступаючи в дію тільки після першого відкриття ковпачка 1, тобто після того, як розливний елемент 5 уперше буде переведений з первинного засунутого закритого положення у висунуте максимально відкрите положення або, в будь-якому випадку, у проміжне положення відкриття. Таким чином, пристрій 120 негайно візуально вказує на те, що ковпачок 1 і, отже, пляшка 2 відкривалися, принаймні, один (перший) раз. На прикладі, показаному на фіг. 6-9, стопорні органі 121 складаються з множини уступів 123, розташованих у гнізді переміщення 12 і, особливо, у відповідних каналах 114, і прилягають по окружності до відповідних до ребер 113. Зокрема, кожна уступка 123 виступає збоку від бортика 116 ребра 113 і вертикально від нижньої кільцевої поверхні 124 гнізда 12. При зборці ковпачка 1 розливний елемент 5 перебуває в первинному втягнутому закритому положенні (фіг. 6 і 8), а виступи 60 перебувають у відповідних каналах 114 для забезпечення кутового з'єднання 64. Кожний виступ 60 перебуває в каналі 114 між двома ребрами 113 і розташовується збоку відносно уступа 123, що розташовується в тому ж каналі 114. Виступ 60 має нижній край, який являє собою контактну частину 122 і опирається на нижню поверхню 124 або, у кожному разі, перебуває нижче верхнього краю уступа 123 і трохи на відстані від бортика 116 ребра 113 з уступом 123, і в той же час притуляється або перебуває в безпосередній близькості від бортика 115 прилягаючого ребра 113. Кожний виступ 60, таким чином, має певний кутовий (по окружності) зазор щодо ребер, між якими він входить. Після першого відкриття ковпачка 1 (і, отже, пляшки 2, на яку він встановлений), виступи 60 переміщаються догори по відповідним каналам 114 і припіднімаются над уступами 123, у той час як розливний елемент 5 переводиться у висунуте максимально відкрите положення або в будь-яке проміжне положення відкриття. При русі відкриття виступи 60 притуляються під кутом до відповідних до бортиків 115, і розливний елемент 5 переміщається по осі (у той час як елемент керування 3 продовжує обертання) у результаті кутового з'єднання 64. Коли ковпачок 1 закривається, обертання елемента керування 3 спочатку приводить в обертання розливний елемент 5 завдяки кутовому люфту виступів 60 у каналах 114. Цього люфту досить для того, щоб перемістити виступ 60 у каналі 114 вище відповідного уступа 123. Виступи 60 переміщаються під кутом у відповідних каналах 114 доти, поки не впруться в бортики 116, після чого розливний елемент 5 переміщується уздовж осі (а елемент керування 3 продовжує обертання) у результаті кутового з'єднання 64. Виступи 60 переміщаються вниз доти, поки не упруться внизу відповідними нижніми крайками, які являють собою контактні частини 122, в уступи 123 (фіг. 7, 9). Уступи 123 перешкоджають подальшому осьовому ходу виступів 60 у каналах 114, зупиняючи повернення розливного елемента 5 у гніздо 12. Таким чином, розливний елемент 5 залишається в явно піднятому положенні щодо первинного втягненого закритого положення. Згідно з варіантами, представленими на фіг. 10 і 11, стопорні органі 121 мають гнучкі елементи 125, розташовані на опорному корпусі 3 і які вибірково взаємодіють з відповідними контактними частинами 122 розливного елемента 5. Зокрема, гнучкі елементи 125 можуть займати, альтернативно: - положення спокою (ліва частина фіг. 10, 11), коли розливний елемент 5 перебуває в первинному втягненому максимально закритому положенні, при якому гнучкі елементи 125 розташовані у відповідних заглибленнях або в загальному заглибленні 126 розливного елемента 5 і не обмежують осьовий рух розливного елемента 5; і - положення блокування (права частина фіг. 10, 11), коли розливний елемент 5 переведений у висунуте максимально відкрите положення або в будь-яке проміжне положення відкриття, при якім гнучкі елементи 125 контактно взаємодіють із відповідними контактними частинами 122 розливного елемента 5 і обмежують його осьовий рух у положення другого закриття. Зокрема, у прикладі, зображеному на фіг. 10, гнучкі елементи 125 представлені пластинами 107 або відповідними ділянками 127 верхніх крайок, принаймні, деяких пластин 107. У положенні спокою гнучкі елементи 125 перебувають у загальному заглибленні 126, що представляє собою одне кільцеву виїмку між стінками 41, 56, закриту зверху вигнутою частиною стінки 56. У прикладі, зображеному на фіг. 11, гнучкі елементи 125 містять у собі язички 128, які розташовані вертикально або похило, які виступають догори від поверхні 103 фланця 13 і в положенні спокою перебувають у загальному заглибленні 126, утвореному кільцевою виїмкою, обмеженою стінками 41, 56. В обох випадках гнучкі елементи 125 розташовуються в заглибленні 126 у зігнутому або деформованому виді. Коли вони виходять із заглиблення 126 у результаті першого відкриття 4 UA 101248 C2 5 10 15 20 ковпачка 1, гнучкі елементи 126 приймають витягнутий або, у кожному разі, недеформований вигляд, і зачіпляються за відповідні контактні частини 122 розливного елемента 5, які складаються із кільцевого буртика 128. У прикладі, зображеному на фіг. 10, буртик 128 складається з кільцевого радіального внутрішнього виступу стінки 41, а в прикладі, зображеному на фіг. 11, буртик 128 складається з нижньої крайки стінки 41. Щоб уникнути ушкодження ковпачка 1 у випадку, якщо користувач продовжує спроби закрити ще більше ковпачок 1 і повернути розливний елемент 5 у первинне втягнуте закрите положення, різьбова частина 44 елемента керування 4 має проміжну різьбову частину 130 (фіг. 10) зі скосом униз і з меншою (зниженою) товщиною в порівнянні з різьбовими частинами 131 на кінцях. Таким чином, якщо після досягнення розливним елементом 5 положення другого закриття і його блокування пристроєм 120 користувач продовжує обертати елемент керування 4, проміжна різьбова частина 130 зісковзує по різьбовій частині 43 розливного елемента 5 і пружно згинає до зовнішньої сторони елемент керування 4, який у результаті прокручивается вхолосту. Перевага полягає в тому, що різьбова частина 44 елемента керування 4 має подвійну різьбу на відміну від різьбової частини 43 розливного елемента 5 для того, щоб різьбова частина 130 перебувала в зачепленні і після зісковзування, що відбувся. Перевага також полягає в тому, що для забезпечення зісковзування проміжної різьбової частини 130 різьба виконана з відносно більшим кроком і нахилом. Очевидно, що в описаний і проілюстрований тут пристрій можна внести багато змін і варіантів, які не виходять за рамки викладених тут домагань. ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 60 1. Ковпачок (1) для пляшки з напоєм, зокрема для пляшки з алкогольним напоєм, який розташований уздовж осі (А) і має опорний корпус (3), виконаний з можливістю прикріплювання до горлечка (7) пляшки (2), розливний елемент (5), що має канал розливу (51) і з'єднаний під кутом з опорним корпусом (3) і співвісно рухомо встановлений на частині (8) напрямної опорного корпуса (3) з можливістю вибіркового відкриття або закриття проходу (63), з'єднаного з каналом (51), при цьому ковпачок (1) має пристрій (65) розмикання, який відокремлює в кутовому напрямку розливний елемент (5) від опорного корпуса (3), коли розливний елемент (5) досягає заданого положення, і дозволяє розливному елементу (5) обертатися щодо опорного корпуса (3), який відрізняється тим, що пристрій (65) розмикання має напрямну стінку (104) опорного корпуса (3), яка взаємодіє з розливним елементом (5), який складається з множини секторів (105), розташованих навколо осі (А) і виконаних з можливістю пружно деформуватися в радіальному напрямку відносно осі (А) і по відношенню один до одного. 2. Ковпачок за п. 1, який відрізняється тим, що сектори (105) розташовані поруч один з одним по окружності і відділені один від одного поздовжніми отворами (106). 3. Ковпачок за одним з пп. 1 або 2, який відрізняється тим, що в кожному секторі (105) утримується пластина (107), яка виступає вертикально від фланця (13) опорного корпуса (3), паралельна осі (А) і закінчується вільною крайкою. 4. Ковпачок за п. 1, який відрізняється тим, що принаймні деякі сектори (105) мають відповідні внутрішні радіальні поверхні (111), які звернені до осі (А), мають відповідні внутрішні поздовжні ребра (113), спрямовані вбік осі (А) і обмежують множину поздовжніх каналів (114), розташованих з кутовими проміжками і відділених один від іншого ребрами (113). 5. Ковпачок за п. 4, який відрізняється тим, що кожне ребро (113) обмежене парою розташованих один навпроти одного бортиків (115, 116), при цьому перший бортик (115) має форму, яка утворює паз або скіс, а другий бортик (116) має форму, яка забезпечує прилягання по окружності. 6. Ковпачок за п. 1, який відрізняється тим, що напрямна стінка (104) містить бічну радіальну зовнішню стінку (102) опорного корпуса (3), що обмежує разом з бічною радіальною внутрішньою стінкою (101) гніздо (12) переміщення, у якому знаходиться стінка (56) розливного елемента (5), яка має внутрішні радіальні виступи (60), які взаємодіють з відповідними каналами (114), виконаними в напрямній стінці (104). 7. Ковпачок за одним з пп. 1 або 2, який відрізняється тим, що сектори (105) виконано з можливістю клацання при пружній деформації. 8. Ковпачок за п. 1, який відрізняється тим, що він має елемент керування (4), з'єднаний з можливістю обертання з опорним корпусом (3), обмежений в осьовому напрямку опорним корпусом (3) і телескопічно з'єднаний з розливним елементом (5) через відповідні різьбові частини (43, 44) таким чином, що розливний елемент (5) має можливість переміщатися відносно 5 UA 101248 C2 5 10 15 20 опорного корпуса (3) уздовж осі (А) в результаті обертання елемента керування (4) відносно опорного корпуса (3). 9. Ковпачок за п. 8, який відрізняється тим, що різьбова частина (44) елемента керування (4) має проміжну різьбову частину (130), скошену вниз, і/або має меншу товщину у порівнянні із крайніми різьбовими частинами (131) таким чином, що у випадку спроби закриття із застосуванням сили проміжна різьбова частина (130) зісковзує по різьбовій частині (43) розливного елемента (5), і елемент керування (4) обертається вхолосту, не пошкоджуючи ковпачок. 10. Ковпачок за п. 9, який відрізняється тим, що різьбова частина (44) елемента керування (4) має подвійну різьбу на відміну від різьбової частини (43) розливного елемента (5) для того, щоб проміжна різьбова частина (130) залишалася в зачепленні з різьбовою частиною (43) розливного елемента (5) і після зісковзування, що відбулося. 11. Ковпачок за п. 1, який відрізняється тим, що має пристрій (120) обмеження ходу повернення розливного елемента (5), який має форму, що перешкоджає повному втягуванню розливного елемента (5) і підтримує розливний елемент (5) частково висунутим відносно опорного корпуса (3) і в кращому виконанні виступає по осі над елементом керування (4). 12. Ковпачок за п. 11, який відрізняється тим, що пристрій (120) обмеження ходу має стопорні органи (121) на опорному корпусі (3), які виконані з можливістю вибіркової взаємодії з відповідними контактними частинами (122) розливного елемента (5) і які вступають у дію після першого відкриття пристрою (1), коли розливний елемент (5) вперше переведений з первинного втягненого закритого положення у відкрите положення. 13. Ковпачок за п. 12, який відрізняється тим, що стопорні органи (121) мають уступи (123) і/або гнучкі елементи (125) на опорному корпусі (3), виконані з можливістю вибіркової взаємодії з відповідними контактними частинами (122) розливного елемента (5). 6 UA 101248 C2 7 UA 101248 C2 8 UA 101248 C2 9 UA 101248 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
