Спосіб зведення будівель

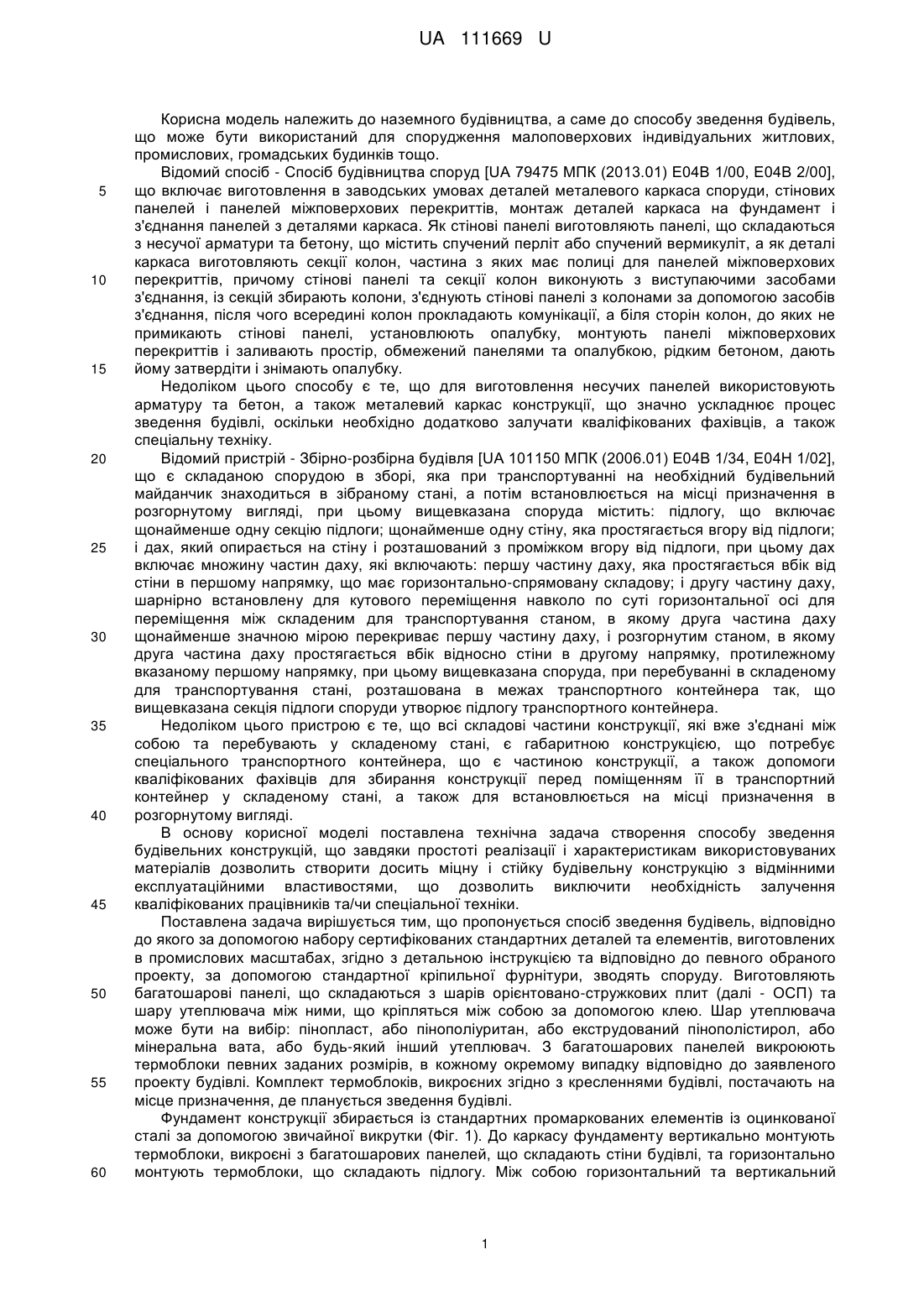

Реферат: Спосіб зведення будівель включає виготовлення набору сертифікованих стандартних будівельних деталей та елементів у промислових масштабах. Несучі стіни, підлога, дах та інші перекриття будівлі являють собою термоблоки, що викроєні з багатошарових панелей, що складаються з шарів ОСП та шару утеплювача між ними. UA 111669 U (12) UA 111669 U UA 111669 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до наземного будівництва, а саме до способу зведення будівель, що може бути використаний для спорудження малоповерхових індивідуальних житлових, промислових, громадських будинків тощо. Відомий спосіб - Спосіб будівництва споруд [UA 79475 МПК (2013.01) Е04В 1/00, Е04В 2/00], що включає виготовлення в заводських умовах деталей металевого каркаса споруди, стінових панелей і панелей міжповерхових перекриттів, монтаж деталей каркаса на фундамент і з'єднання панелей з деталями каркаса. Як стінові панелі виготовляють панелі, що складаються з несучої арматури та бетону, що містить спучений перліт або спучений вермикуліт, а як деталі каркаса виготовляють секції колон, частина з яких має полиці для панелей міжповерхових перекриттів, причому стінові панелі та секції колон виконують з виступаючими засобами з'єднання, із секцій збирають колони, з'єднують стінові панелі з колонами за допомогою засобів з'єднання, після чого всередині колон прокладають комунікації, а біля сторін колон, до яких не примикають стінові панелі, установлюють опалубку, монтують панелі міжповерхових перекриттів і заливають простір, обмежений панелями та опалубкою, рідким бетоном, дають йому затвердіти і знімають опалубку. Недоліком цього способу є те, що для виготовлення несучих панелей використовують арматуру та бетон, а також металевий каркас конструкції, що значно ускладнює процес зведення будівлі, оскільки необхідно додатково залучати кваліфікованих фахівців, а також спеціальну техніку. Відомий пристрій - Збірно-розбірна будівля [UA 101150 МПК (2006.01) Е04В 1/34, Е04Н 1/02], що є складаною спорудою в зборі, яка при транспортуванні на необхідний будівельний майданчик знаходиться в зібраному стані, а потім встановлюється на місці призначення в розгорнутому вигляді, при цьому вищевказана споруда містить: підлогу, що включає щонайменше одну секцію підлоги; щонайменше одну стіну, яка простягається вгору від підлоги; і дах, який опирається на стіну і розташований з проміжком вгору від підлоги, при цьому дах включає множину частин даху, які включають: першу частину даху, яка простягається вбік від стіни в першому напрямку, що має горизонтально-спрямовану складову; і другу частину даху, шарнірно встановлену для кутового переміщення навколо по суті горизонтальної осі для переміщення між складеним для транспортування станом, в якому друга частина даху щонайменше значною мірою перекриває першу частину даху, і розгорнутим станом, в якому друга частина даху простягається вбік відносно стіни в другому напрямку, протилежному вказаному першому напрямку, при цьому вищевказана споруда, при перебуванні в складеному для транспортування стані, розташована в межах транспортного контейнера так, що вищевказана секція підлоги споруди утворює підлогу транспортного контейнера. Недоліком цього пристрою є те, що всі складові частини конструкції, які вже з'єднані між собою та перебувають у складеному стані, є габаритною конструкцією, що потребує спеціального транспортного контейнера, що є частиною конструкції, а також допомоги кваліфікованих фахівців для збирання конструкції перед поміщенням її в транспортний контейнер у складеному стані, а також для встановлюється на місці призначення в розгорнутому вигляді. В основу корисної моделі поставлена технічна задача створення способу зведення будівельних конструкцій, що завдяки простоті реалізації і характеристикам використовуваних матеріалів дозволить створити досить міцну і стійку будівельну конструкцію з відмінними експлуатаційними властивостями, що дозволить виключити необхідність залучення кваліфікованих працівників та/чи спеціальної техніки. Поставлена задача вирішується тим, що пропонується спосіб зведення будівель, відповідно до якого за допомогою набору сертифікованих стандартних деталей та елементів, виготовлених в промислових масштабах, згідно з детальною інструкцією та відповідно до певного обраного проекту, за допомогою стандартної кріпильної фурнітури, зводять споруду. Виготовляють багатошарові панелі, що складаються з шарів орієнтовано-стружкових плит (далі - ОСП) та шару утеплювача між ними, що кріпляться між собою за допомогою клею. Шар утеплювача може бути на вибір: пінопласт, або пінополіуритан, або екструдований пінополістирол, або мінеральна вата, або будь-який інший утеплювач. З багатошарових панелей викроюють термоблоки певних заданих розмірів, в кожному окремому випадку відповідно до заявленого проекту будівлі. Комплект термоблоків, викроєних згідно з кресленнями будівлі, постачають на місце призначення, де планується зведення будівлі. Фундамент конструкції збирається із стандартних промаркованих елементів із оцинкованої сталі за допомогою звичайної викрутки (Фіг. 1). До каркасу фундаменту вертикально монтують термоблоки, викроєні з багатошарових панелей, що складають стіни будівлі, та горизонтально монтують термоблоки, що складають підлогу. Між собою горизонтальний та вертикальний 1 UA 111669 U 5 10 15 20 25 30 термоблоки з'єднуються за рахунок того, що мають фрезерування на стінках в місцях стику і цими заглибленнями втискаються в шар ОСП термоблока (Фіг. 2). Відповідно до певного заявленого проекту термоблоки викроюють з урахуванням розташування дверей та вікон (можливі три типорозміри вікон та два типорозміри дверей). При обрамлені всіх отворів в споруді (вікна, двері) використовують "заглушки", завдяки чому в отворах відсутні "містки холоду". До верхньої частини термоблока кріплять конструкцію даху (Фіг. 3). Дах складається з двох елементів: несучого каркасу та приєднаних до нього термоблоків (3). Каркас даху виготовляється з металевих пластин, які вставляються у металеву кріпильну деталь типу "карман" ("стакан") (1), яка кріпиться на краях несучої стіни (термоблока). Термоблоки прикріплюються до встановленої металевої пластини (4) шляхом прикручування. Встановлені термоблоки, у місці з'єднання зі стіною мають фрезерування шириною 1,5 мм та глибиною 30 м, куди приєднується металевий торець, що використовується для прикріплення термоблока до стіни. На куті (середині) даху термоблоки скріплюються між собою за допомогою металевих торців (2). Панелі мають фрезерування шириною 1,5 мм та глибиною 30 мм, що використовується для прикріплення вищезазначених металевих торців. Торцеві сторони панелей, що знаходяться на етиці пластин на куті даху, додатково скріплюються металевими болтами. Фіг. 4, 5 показують загальний вигляд кріплення даху до термоблоків, а Фіг. 6 - вигляд даху зверху. Основною перевагою корисної моделі є те, що за допомогою запропонованого способу можна швидко (протягом декількох днів) звести будівлю з ОСП невеликих розмірів та ваги. Монтування конструкції може бути здійснене 1-2 особами самостійно без застосування додаткової спеціальної будівельної техніки чи будівельних матеріалів, лише застосовуючи базові будівельні інструменти, достатні для з'єднання ОСП між собою. Також значною перевагою є те, що при зведенні будівель запропонованим способом застосуються саме ОСП, що мають енергоощадні властивості і високу міцність. Крім того, монтаж будинків може здійснюватися в будь-яку пору року. Використовувати корисну модель можна для спорудження будівель простих конструкцій, що не вимагають складної технології будівництва, наприклад гараж, хлів, прибудинкові споруди, невеликі будинки тощо. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 1. Спосіб зведення будівель, що включає виготовлення набору сертифікованих стандартних будівельних деталей та елементів у промислових масштабах, який відрізняється тим, що несучі стіни, підлога, дах та інші перекриття будівлі являють собою термоблоки, що викроєні з багатошарових панелей, що складаються з шарів ОСП та шару утеплювача між ними. 2. Спосіб зведення будівель за п. 1, який відрізняється тим, що термоблоки монтують до фундаменту, з'єднують між собою та з дахом безпосередньо на місці зведення будівлі. 2 UA 111669 U 3 UA 111669 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4
