Спосіб зведення зовнішніх стін житлових багатоповерхових каркасних будівель

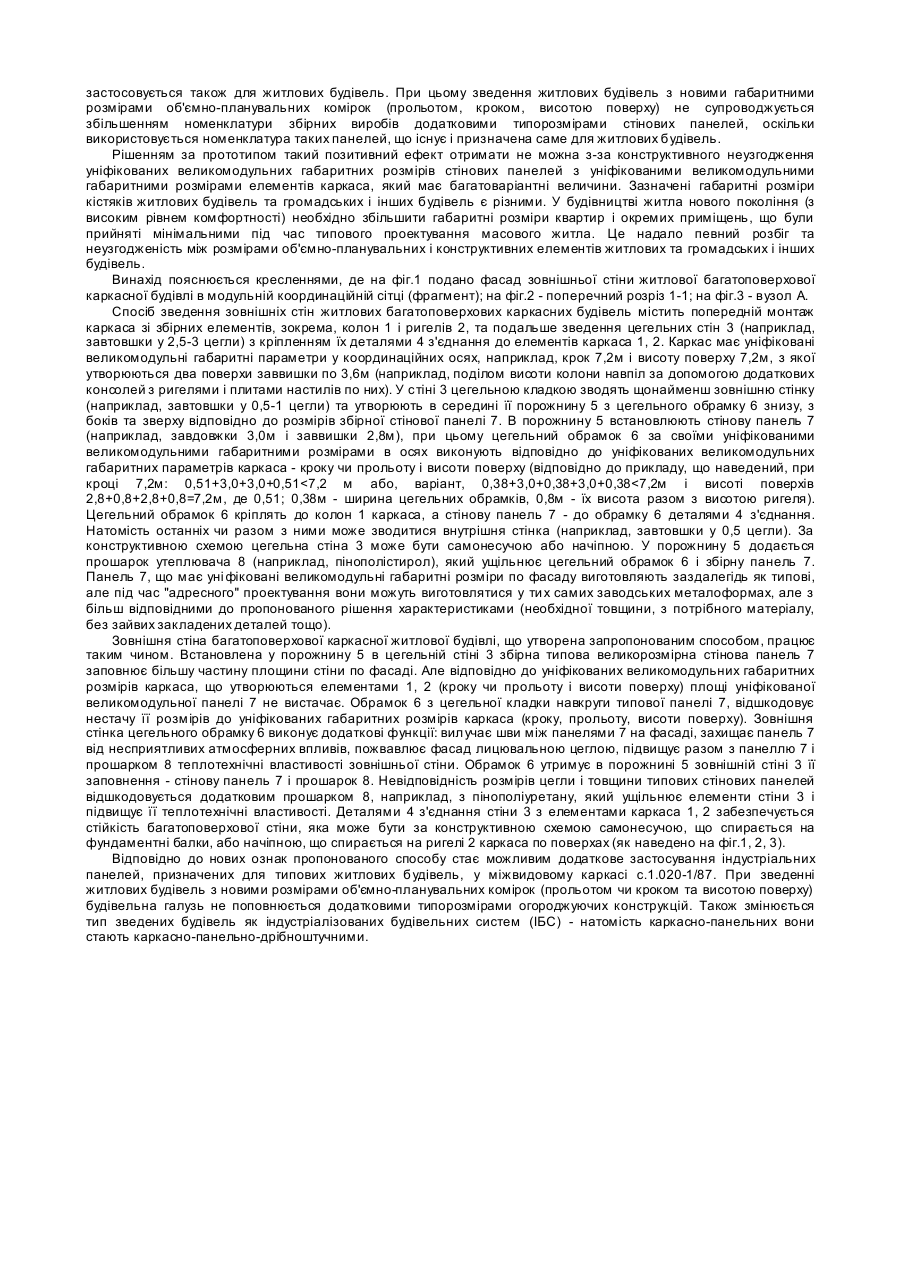

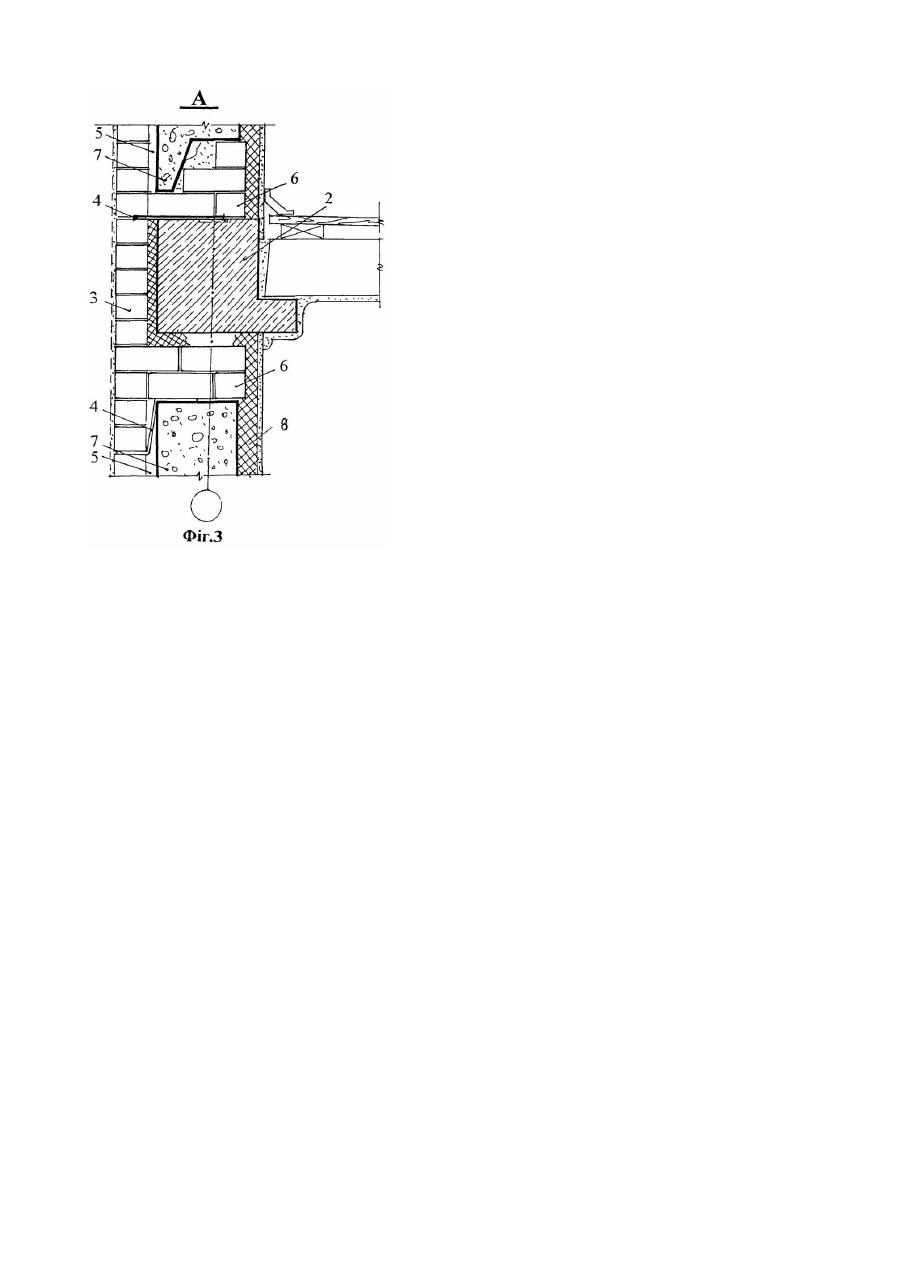

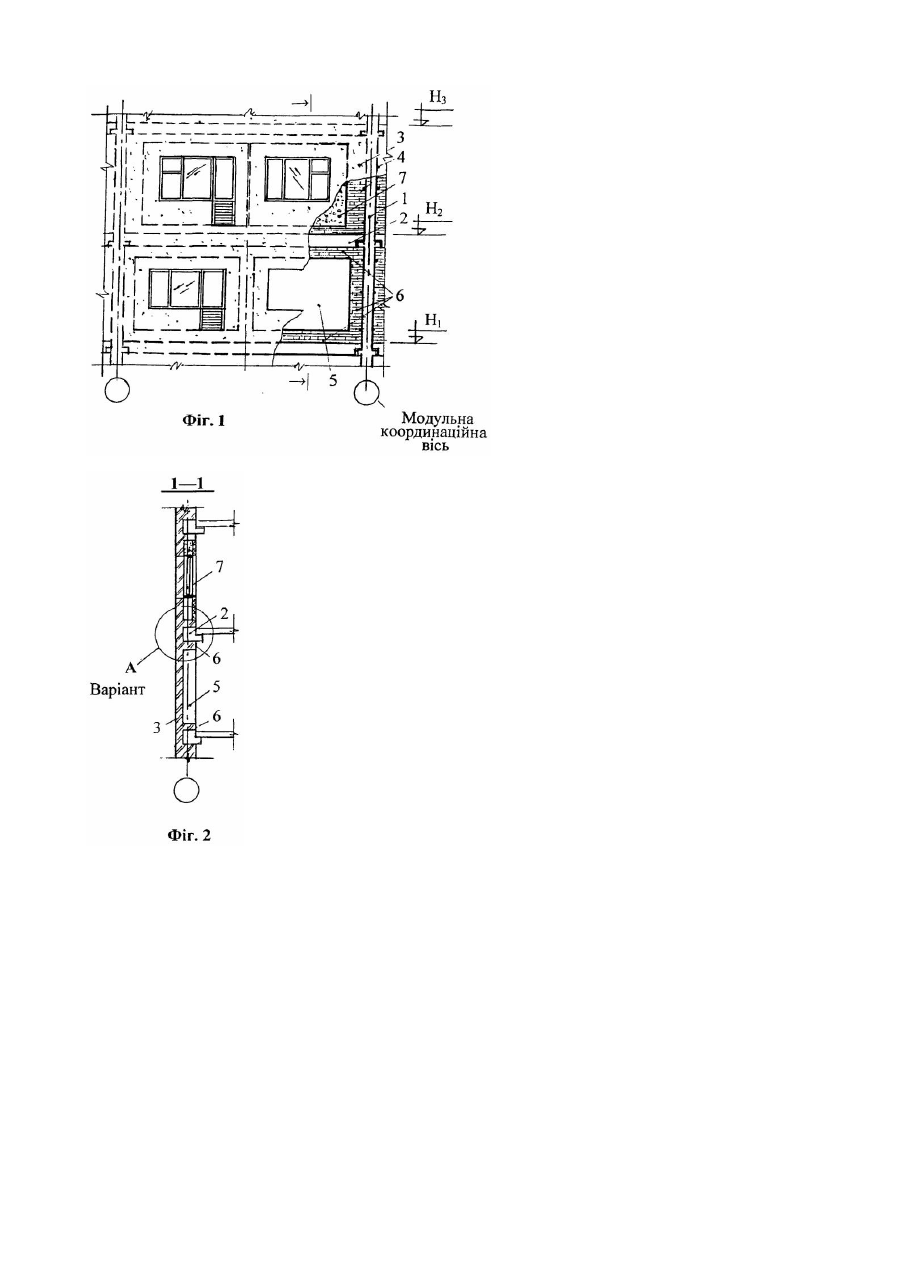

Винахід стосується до галузі будівництва, а саме - до зведення стін житлових багатоповерхових каркасних будівель. Відомо про спосіб зведення зовнішньої цегельної стіни, яка виконується з двох поздовжніх стінок - зовнішньої і внутрішньої, що перев'язуються у середині цеглою по висоті і в плані з утворенням порожнин, заповнених дрібними блоками [Скоров Б.М. Гражданские и промышленные здания - М.: Высш. шк., 1978. - С.173, рис.ХІ.13, в]. Спосіб дозволяє підвищити ефективність будівництва під час зведення стін за рахунок застосування більшого, ніж цегла, розміру виробів - дрібних блоків. Недоліком способу є те, що застосування у цегельній стіні дрібних блоків, як виробів будівельної промисловості, відповідає низькому рівню індустріалізації. У зведенні багатоповерхових каркасних будівель, наприклад, зі збірних елементів по типовій серії 1.020-1/87 (при умові застосування її для житлових будівель) такий спосіб є неефективним. Відомо також про спосіб зведення зовнішніх стін багатоповерхових каркасних будівель, що містить попередній монтаж каркаса зі збірних елементів з уніфікованими габаритними параметрами у координаційних осях (прольотом, кроком, висотою поверху) та подальший монтаж великопанельних стін з кріпленням стінових панелей до елементів каркаса [Архи тектура гражданских и промышленных зданий. В 5-ти томах. - М.: Стройиздат, 1983. Т. Ш. Жилые здания / Л.Б. Великовский, А.С. Ильяшев, Т.Г. Маклакова и др.; Под общ. ред. К.К. Шевцова. - 2-е изд., перераб. и доп., 239c. - C.164, рис.13.8, а]. Даний спосіб є найбільш ефективним, оскільки застосовуються високо-індустріальні вироби - великорозмірні панелі. Недоліком цього способу є те, що при зміні великомодульних розмірів кроку, прольоту чи висоти поверху каркаса необхідна відповідна зміна розмірів стінових панелей по ширині і висоті [Там же, с.158, ліва колонка]. При застосуванні каркаса у різних видах будівель (громадських, виробничих або допоміжних для промислових підприємств і ін.) це спричиняє зростання номенклатури стінових панелей, що знижує ефективність збірного будівництва. На зведення житлових будівель каркас с. 1.020-1/87 не поширюється і передбачена для нього типова номенклатура стінових панелей для таких будівель є непридатною. Найбільш наближеним до винаходу, що подається, є спосіб зведення зовнішніх стін багатоповерхових каркасних будівель, що містить попередній монтаж зі збірних елементів каркаса з уніфікованими габаритними параметрами у координаційних осях (прольотом, кроком, висотою поверху) та подальше зведення цегельних стін з кріпленням їх до елементів каркаса [Шерешевский И.А. Конструирование промышленных зданий и сооружений. - Л.: Стройиздат, 1979. - С.92, лист 6.09]. Рішення за прототипом надає змогу змінювати уніфіковані модульні параметри збірного каркаса (проліт, крок, висоту поверху), що є доцільним при застосуванні каркасів для різних видів будівель при відсутності стінових панелей необхідних розмірів. Однак зведення багатоповерхових каркасних будівель з цегельними стінами, зокрема, з каркасом с. 1.020-1/87 суттєво знижує ефективність будівництва. При застосуванні ж цього каркаса у житлових будівлях мусила б бути додаткова номенклатура стінових панелей з розмірами, що відрізняються від розмірів існуючих панелей у житловому будівництві з-за відмінностей координаційних модульних сіток. Збірний залізобетонний каркас с. 1.020-1/87 має розміри кроку і прольоту більші за довжину стінових панелей житлових будівель (наприклад, 9,0м і більше); більша у каркасі також висота поверху (наприклад, 6м і більше). У всіх випадках великорозмірні панелі житлових будівель є непридатними для застосування разом з каркасом с. 1.0201/87. В основу винаходу, що подається, покладено завдання щодо поширення області застосування міжвидового каркаса типової серії 1.020-1/87 на житлове будівництво і, у зв'язку з цим, використання у ньому номенклатури стінових панелей житлових будівель чинних типових проектів [див. Типовые строительные конструкции, изделия и узлы. Серия 1.020-1/87: Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий / ЦНИИЭП ТБЗиТК, ЦНИИпромзданий, НИИЖБ, КиевЗНИИЭП, 1990]. Поставлене завдання досягається за рахунок того, що у способі зведення зовнішніх стін житлових багатоповерхових каркасних будівель, який містить попередній монтаж зі збірних елементів каркаса з уніфікованими габаритними параметрами у координаційних осях (прольотом, кроком, висотою поверху) та подальше зведення цегельних стін з кріпленням їх до елементів каркаса, згідно з пропонованим винаходом, з цегельної кладки зводять обрамки із зовнішніми стінками з утворенням порожнин, відповідних до уніфікованих габаритних розмірів збірних стінових панелей, а зовні - до уніфікованих габаритних параметрів каркаса в осях (прольоту, кроку, висоти поверху), в які встановлюють стінові панелі, при цьому цегельні обрамки кріплять до елементів каркаса, а стінові панелі - до цегельних обрамків. Під час зведення зовнішньої стіни багатоповерхової каркасної будівлі встановленням стінових панелей у порожнини в цегельній кладці по її товщині заповнюється площина стіни відповідно до габаритних розмірів каркаса (кроку чи прольоту та висоти поверху). Таким чином, зведення зовнішньої стіни провадиться із застосуванням індустріальних виробів - великорозмірних стінових панелей, що призначені для панельних житлових будівель типових серій. Для цього необхідно навкруги типових панелей виконати обрамки з цегельної кладки, розміри яких відшкодовують нестачу уніфікованих розмірів панелей до уніфікованих габаритних розмірів каркаса (кроку, прольоту, висоти поверху), які є між собою неузгодженими з-за різних областей призначення стінових панелей і каркаса. Це можливо завдяки тому, що панелі утримуються усередині стіни зовнішніми цегельними стінками і обрамками з цегельної кладки. При чому стійкість цегельної стіни з вбудо ваними в неї панелями, забезпечується тим, що цегельні обрамки кріплять деталями з'єднання до елементів каркаса (колон, ригелів), а панелі - до обрамків, наприклад, металевими стрижнями. Зовнішні стінки обрамків з цегли виконують додаткові функції: вилучають шви між панелями на фасаді будівлі, пожвавлюють фасад облицюванням панелей, підвищують теплотехнічні властивості зовнішньої стіни в цілому. Без виконання цегельних обрамків навкруги типових панелей по габаритних розмірах каркаса використання цих панелей з типової номенклатури неможливо, оскільки уніфіковані габаритні розміри по фасаду цих панелей і габаритні уніфіковані розміри каркаса (кроку, прольоту, висоти поверху) не співпадають, останні є більшими. Відповідно до нових ознак винаходу, що поданий, міжвидовий каркас типової серії 1.020-1/87, що призначений для громадських будівель, виробничих та допоміжних будівель промислових підприємств, може застосовується також для житлових будівель. При цьому зведення житлових будівель з новими габаритними розмірами об'ємно-планувальних комірок (прольотом, кроком, висотою поверху) не супроводжується збільшенням номенклатури збірних виробів додатковими типорозмірами стінових панелей, оскільки використовується номенклатура таких панелей, що існує і призначена саме для житлових будівель. Рішенням за прототипом такий позитивний ефект отримати не можна з-за конструктивного неузгодження уніфікованих великомодульних габаритних розмірів стінових панелей з уніфікованими великомодульними габаритними розмірами елементів каркаса, який має багатоваріантні величини. Зазначені габаритні розміри кістяків житлових будівель та громадських і інших будівель є різними. У будівництві житла нового покоління (з високим рівнем комфортності) необхідно збільшити габаритні розміри квартир і окремих приміщень, що були прийняті мінімальними під час типового проектування масового житла. Це надало певний розбіг та неузгодженість між розмірами об'ємно-планувальних і конструктивних елементів житлових та громадських і інших будівель. Винахід пояснюється кресленнями, де на фіг.1 подано фасад зовнішньої стіни житлової багатоповерхової каркасної будівлі в модульній координаційній сітці (фрагмент); на фіг.2 - поперечний розріз 1-1; на фіг.3 - вузол А. Спосіб зведення зовнішніх стін житлових багатоповерхових каркасних будівель містить попередній монтаж каркаса зі збірних елементів, зокрема, колон 1 і ригелів 2, та подальше зведення цегельних стін 3 (наприклад, завтовшки у 2,5-3 цегли) з кріпленням їх деталями 4 з'єднання до елементів каркаса 1, 2. Каркас має уніфіковані великомодульні габаритні параметри у координаційних осях, наприклад, крок 7,2м і висоту поверху 7,2м, з якої утворюються два поверхи заввишки по 3,6м (наприклад, поділом висоти колони навпіл за допомогою додаткових консолей з ригелями і плитами настилів по них). У стіні 3 цегельною кладкою зводять щонайменш зовнішню стінку (наприклад, завтовшки у 0,5-1 цегли) та утворюють в середині її порожнину 5 з цегельного обрамку 6 знизу, з боків та зверху відповідно до розмірів збірної стінової панелі 7. В порожнину 5 встановлюють стінову панель 7 (наприклад, завдовжки 3,0м і заввишки 2,8м), при цьому цегельний обрамок 6 за своїми уніфікованими великомодульними габаритними розмірами в осях виконують відповідно до уніфікованих великомодульних габаритних параметрів каркаса - кроку чи прольоту і висоти поверху (відповідно до прикладу, що наведений, при кроці 7,2м: 0,51+3,0+3,0+0,51
