Модульний аплікатор для рефлексотерапії

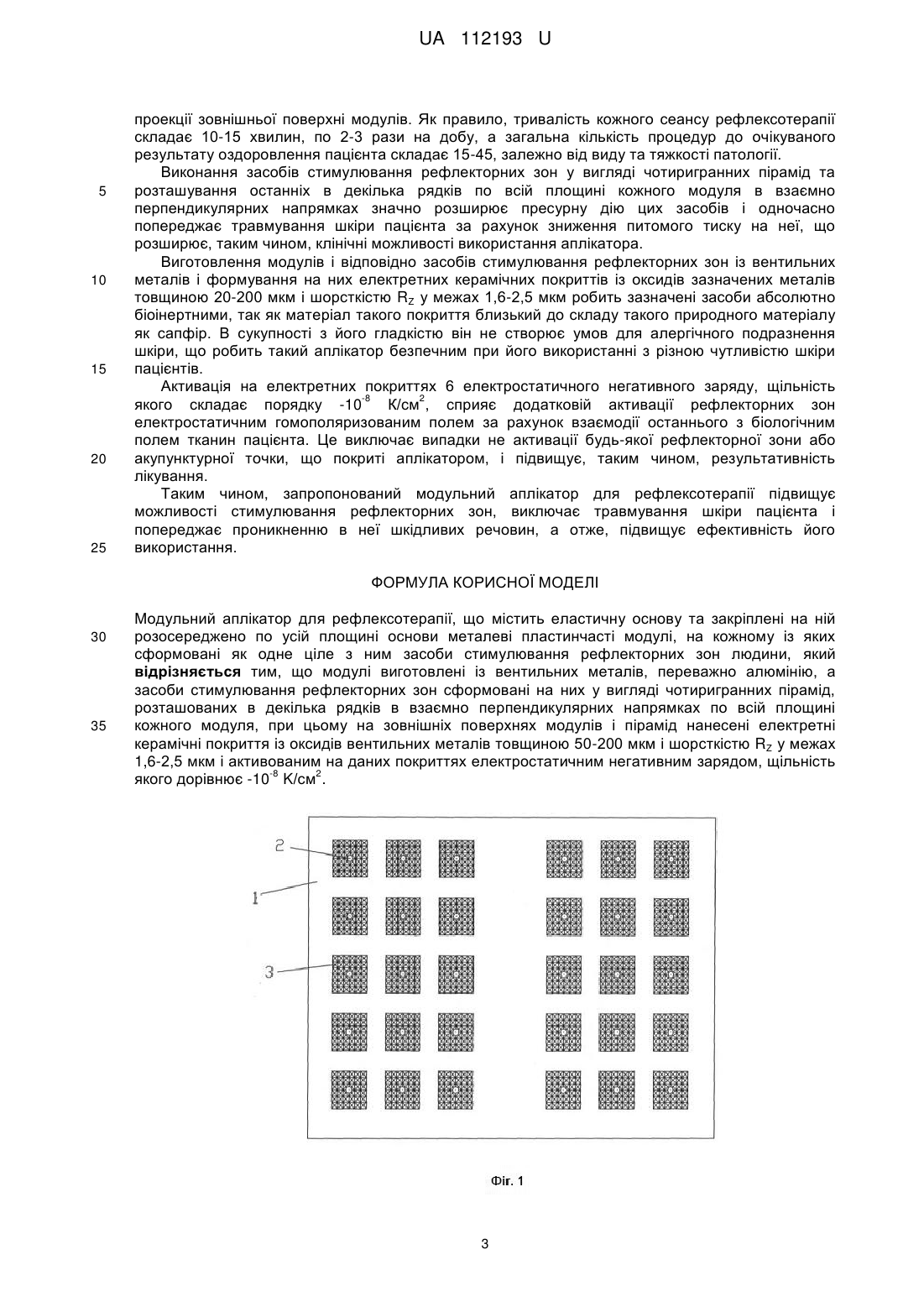

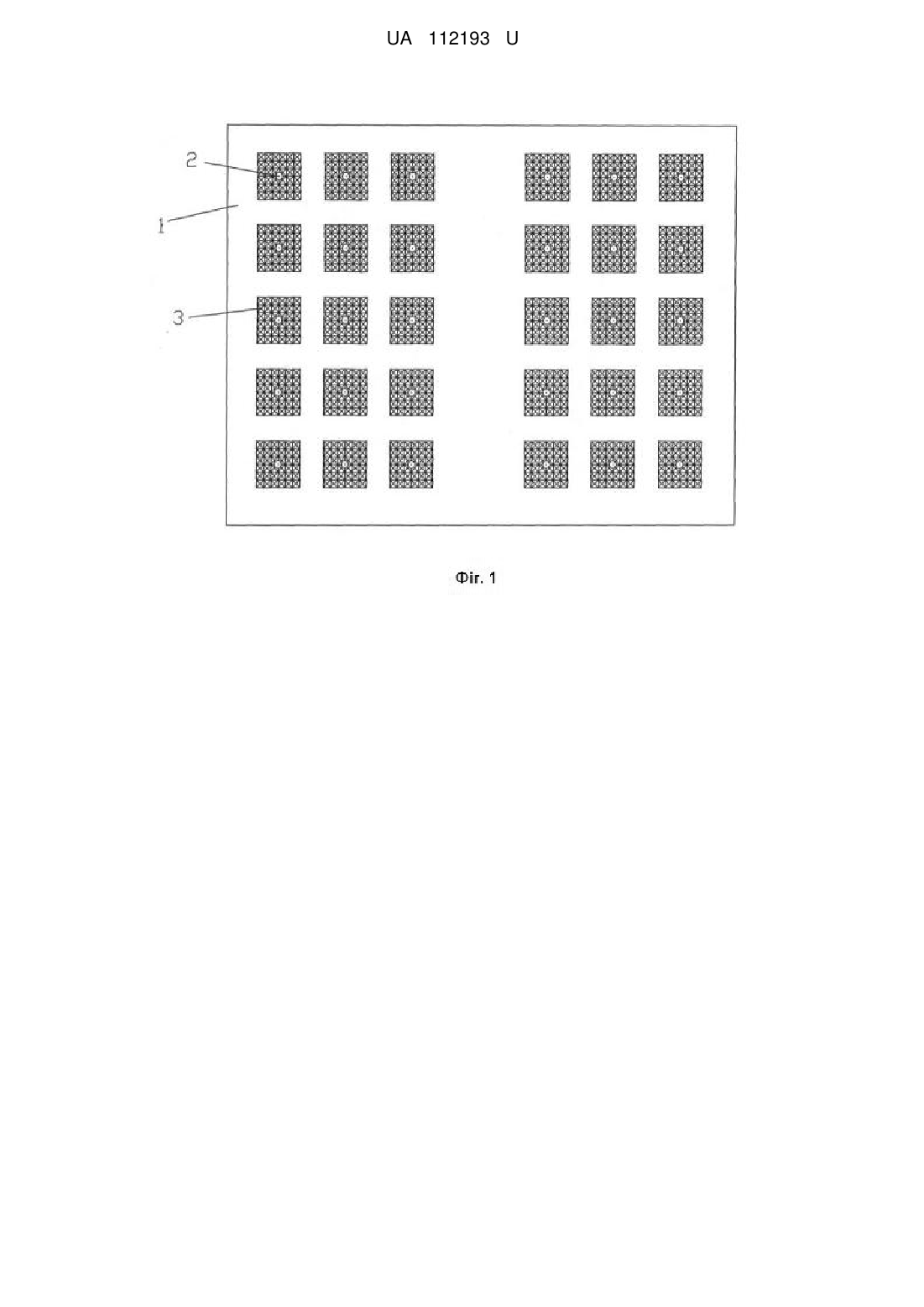

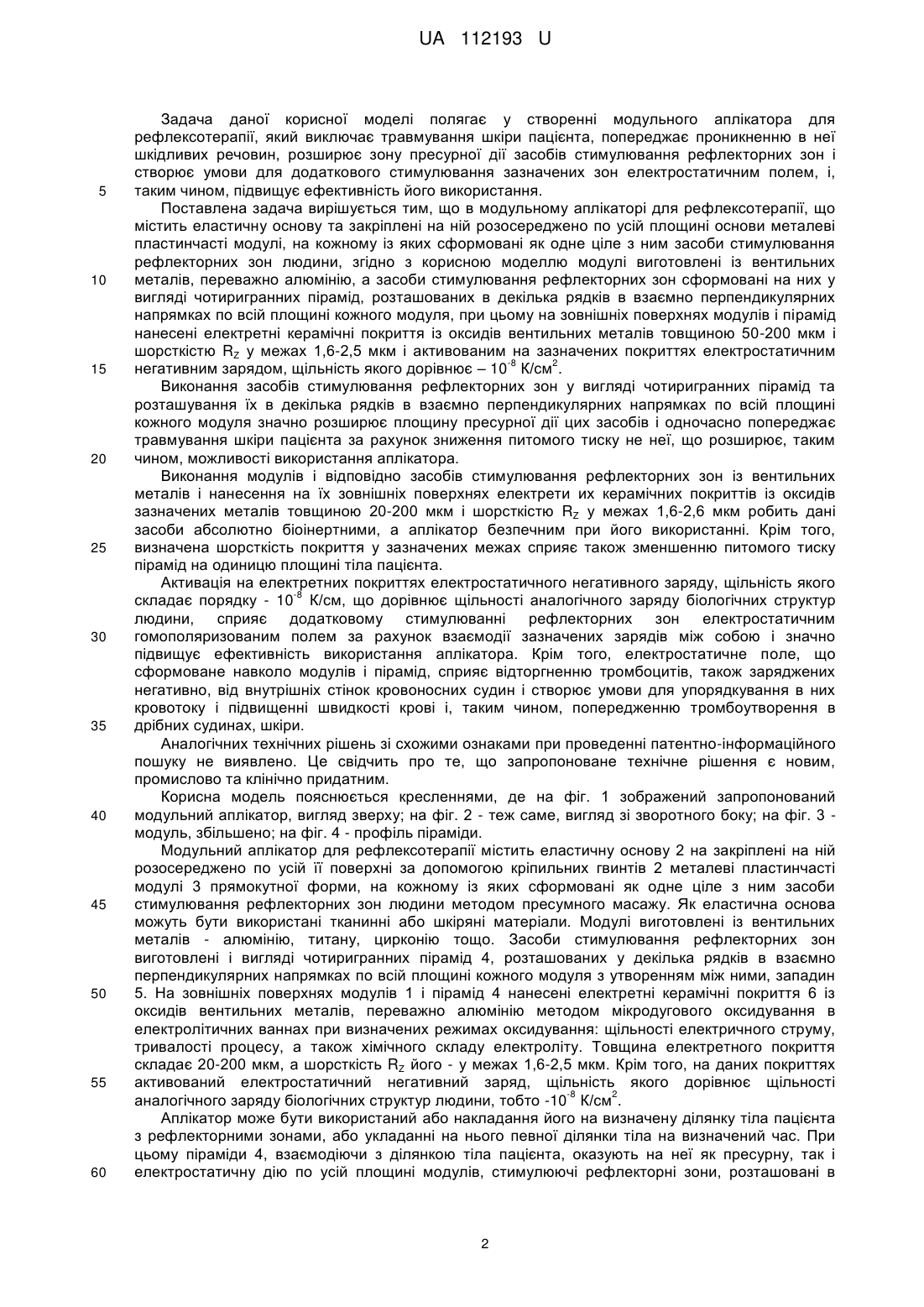

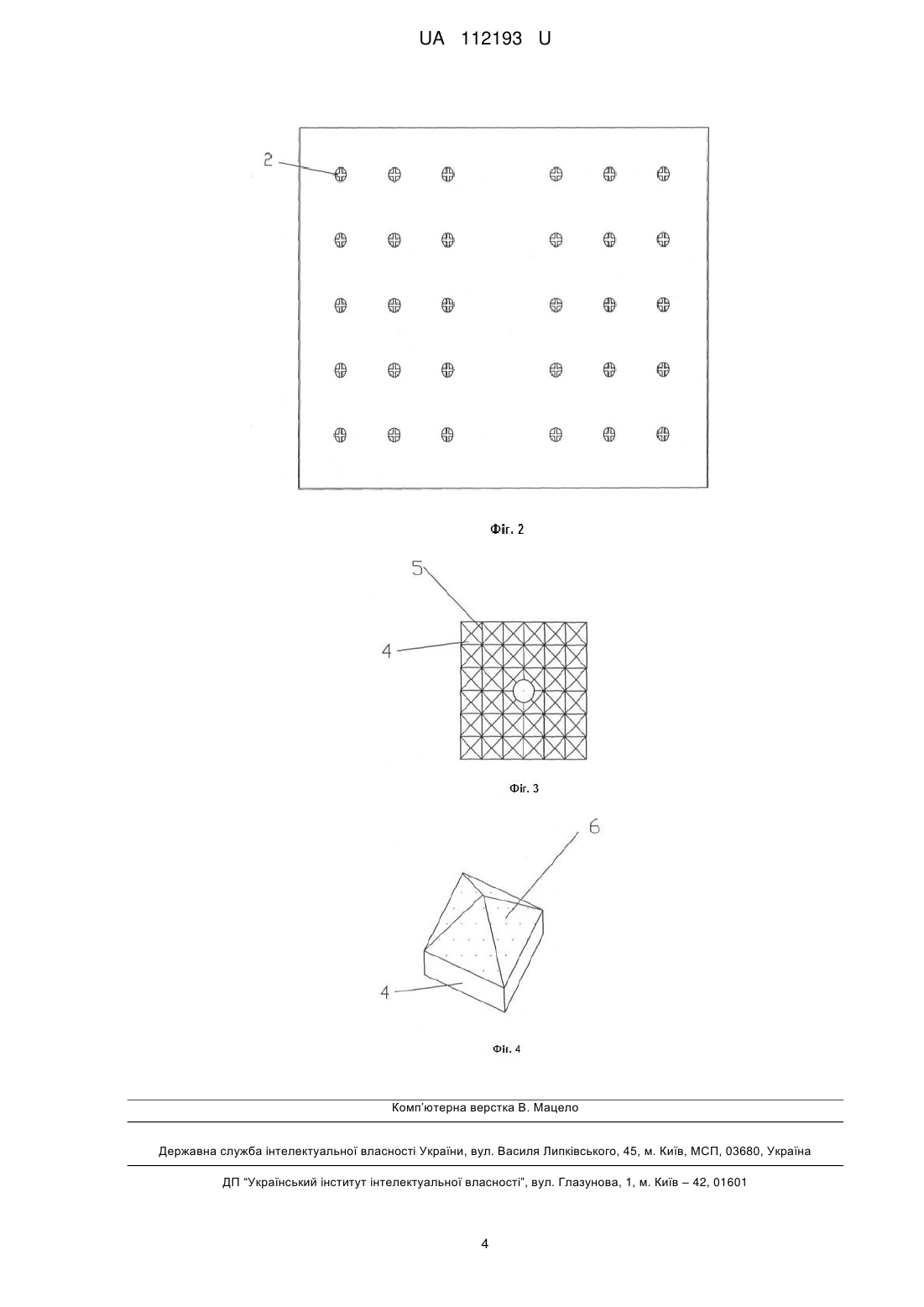

Реферат: UA 112193 U UA 112193 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме - до немедикаментозних методів профілактики, корекції і лікування різних психічних і соматичних порушень, основаних на подразненні біологічно активних точок (акупунктур) і рефлекторних зон тіла людини і може бути використана у аплікаторі для стимуляції біологічних процесів в організмі людини. Відомо, що на тілі людини в різних його місцях (на дистальних відділах кінцівок, стопах ніг, кистях рук, хребті, голові, вушних раковинах, м'язах тощо) розташовані рефлекторні зони або 2 акупунктурні точки площиною від одного до 10 мм і загальною кількістю до 700 точок, що являють собою нервові і судинні утворення і відображають патологію, а в деякій мірі динаміку патологічного процесу у визначених органах або ділянках тіла людини і які відповідають за їх енергетику. При натисканні або збудженні цих зон методом пресурного масажу або іншим чином відбувається дія на рецептори дотику, больові рецептори, капіляри, лімфовідтоки, глибокі шари м'язів. Коли тиск або збудження досягає визначеного порогового значення рецептори починають надсилати імпульси в центральну нервову систему (ЦНС). Ці імпульси, які надсилаються один за одним безперервно, складаються в єдиний потужний сигнал, що обробляється ЦНС, яка посилає сигнал відповідному органу, що проеціюється в даній зоні або акуптурній точці. Патологічні нервові імпульси створюють патологічний осередок збудження, який викликає відповідний сигнал, що впливає на даний орган або систему організму. Із цього органу сигнал знову напрямляється до ЦНС, утворюючи патологічний ланцюг, що підтримує або посилює хворобу. Стимуляція рефлекторних зон і акупунктурних точок може перервати цей цикл і сприяти або одужанню визначеного органу або системи від хвороби, або уповільненні її течії, залежно від методів і режимів проведення стимуляції. Для впливу на рефлекторні зони використовують на даний час різі за силою, характером дії і тривалістю масажери або аплікатори, які викликають фізіологічні відгуки із відповідних зон і точок організму при дії на них пресумного або іншого типу масажу. Відомий аплікатор для рефлексотерапії методом пресумної дії, що містить еластичну основу, яка складається із одного або двох шарів, з'єднаних між собою в пластифікованому стані з утворенням при твердінні пластифікатора єдиної цільної структури з отворами, в яких встановлені металеві загострені голки (пaт. RU № 2304957, А61Н 39/00; А61Н 39/08, 2007). Однак при тривалому функціонуванні і експлуатації такого аплікатора не виключається послаблення з'єднання основи з голками, що просідають в отворах основи і послаблюють стимулюючу дію на рефлекторні зони. Крім того, виготовлення таких аплікаторів потребує використання спеціального дорогого обладнання, що негативно позначається на їх ціні. Найбільш близьким по суті і досягнутому результату до технічного рішення, що пропонується, є модульний аплікатор для рефлексотерапії, що містить еластичну основу та закріплені на ній розосереджено по усій площині основи металеві пластинчасті модулі, на кожному із яких сформовані як одне ціле з ним засоби стимулювання рефлекторних зон людини (пaт. UA № 52803, А61Н 39/00, А61Н 39/08, 2003). Відомий аплікатор передбачає використання модулів у вигляді прямокутників з виробленими в них виступаючими назовні по двох протилежних його боках трикутними пелюстками, розташованими з проміжками між ними, а засоби стимулювання рефлекторних зон виконані у вигляді трикутних зубців, утворених цими пелюстками або їх кінцями, що сприяє підвищенню міцності зазначених засобів стимулювання. В той же час, таке виконання акупунктурних засобів не виключає травмування шкіри пацієнта за рахунок створення ними надлишкового питомого тиску, що може викликати тромбоутворення і подальше склерозування шкіри і підшкірних тканин, а тому такий аплікатор не може бути показаний для пацієнтів, які мають підвищену чутливість шкіри. Це обмежує можливості його використання. Крім того, відомий аплікатор передбачає використання двохтрьох засобів стимулювання рефлекторних зон на кожному модулі, які розташовані на досить великій відстані між собою - 4-6 мм. Враховуючи ту обставину, що на деяких ділянках тіла, наприклад попереку хребта, відстань між рефлекторними зонами значно перевищує відстань між трикутними зубцями, зазначені зони не завжди стимулюються. Це негативно позначається на ефективності використання такого аплікатора. У відомому аплікаторі як модулі, такі засоби стимулювання рефлекторних зон виготовляються із різних металів - сталі, міді, титану, цинку тощо, які, на думку автора, край необхідні для організму. Однак з часом зазначені метали окислюються і при глибокому проникненню їх в шкіру не виключається внесення до організму шкідливих речовин, накопичення яких до певної міри може викликати у пацієнта будь-які захворювання. Це знижує безпеку використання такого аплікатора. 1 UA 112193 U 5 10 15 20 25 30 35 40 45 50 55 60 Задача даної корисної моделі полягає у створенні модульного аплікатора для рефлексотерапії, який виключає травмування шкіри пацієнта, попереджає проникненню в неї шкідливих речовин, розширює зону пресурної дії засобів стимулювання рефлекторних зон і створює умови для додаткового стимулювання зазначених зон електростатичним полем, і, таким чином, підвищує ефективність його використання. Поставлена задача вирішується тим, що в модульному аплікаторі для рефлексотерапії, що містить еластичну основу та закріплені на ній розосереджено по усій площині основи металеві пластинчасті модулі, на кожному із яких сформовані як одне ціле з ним засоби стимулювання рефлекторних зон людини, згідно з корисною моделлю модулі виготовлені із вентильних металів, переважно алюмінію, а засоби стимулювання рефлекторних зон сформовані на них у вигляді чотиригранних пірамід, розташованих в декілька рядків в взаємно перпендикулярних напрямках по всій площині кожного модуля, при цьому на зовнішніх поверхнях модулів і пірамід нанесені електретні керамічні покриття із оксидів вентильних металів товщиною 50-200 мкм і шорсткістю RZ у межах 1,6-2,5 мкм і активованим на зазначених покриттях електростатичним -8 2 негативним зарядом, щільність якого дорівнює – 10 К/см . Виконання засобів стимулювання рефлекторних зон у вигляді чотиригранних пірамід та розташування їх в декілька рядків в взаємно перпендикулярних напрямках по всій площині кожного модуля значно розширює площину пресурної дії цих засобів і одночасно попереджає травмування шкіри пацієнта за рахунок зниження питомого тиску не неї, що розширює, таким чином, можливості використання аплікатора. Виконання модулів і відповідно засобів стимулювання рефлекторних зон із вентильних металів і нанесення на їх зовнішніх поверхнях електрети их керамічних покриттів із оксидів зазначених металів товщиною 20-200 мкм і шорсткістю RZ у межах 1,6-2,6 мкм робить дані засоби абсолютно біоінертними, а аплікатор безпечним при його використанні. Крім того, визначена шорсткість покриття у зазначених межах сприяє також зменшенню питомого тиску пірамід на одиницю площині тіла пацієнта. Активація на електретних покриттях електростатичного негативного заряду, щільність якого -8 складає порядку - 10 К/см, що дорівнює щільності аналогічного заряду біологічних структур людини, сприяє додатковому стимулюванні рефлекторних зон електростатичним гомополяризованим полем за рахунок взаємодії зазначених зарядів між собою і значно підвищує ефективність використання аплікатора. Крім того, електростатичне поле, що сформоване навколо модулів і пірамід, сприяє відторгненню тромбоцитів, також заряджених негативно, від внутрішніх стінок кровоносних судин і створює умови для упорядкування в них кровотоку і підвищенні швидкості крові і, таким чином, попередженню тромбоутворення в дрібних судинах, шкіри. Аналогічних технічних рішень зі схожими ознаками при проведенні патентно-інформаційного пошуку не виявлено. Це свідчить про те, що запропоноване технічне рішення є новим, промислово та клінічно придатним. Корисна модель пояснюється кресленнями, де на фіг. 1 зображений запропонований модульний аплікатор, вигляд зверху; на фіг. 2 - теж саме, вигляд зі зворотного боку; на фіг. 3 модуль, збільшено; на фіг. 4 - профіль піраміди. Модульний аплікатор для рефлексотерапії містить еластичну основу 2 на закріплені на ній розосереджено по усій її поверхні за допомогою кріпильних гвинтів 2 металеві пластинчасті модулі 3 прямокутної форми, на кожному із яких сформовані як одне ціле з ним засоби стимулювання рефлекторних зон людини методом пресумного масажу. Як еластична основа можуть бути використані тканинні або шкіряні матеріали. Модулі виготовлені із вентильних металів - алюмінію, титану, цирконію тощо. Засоби стимулювання рефлекторних зон виготовлені і вигляді чотиригранних пірамід 4, розташованих у декілька рядків в взаємно перпендикулярних напрямках по всій площині кожного модуля з утворенням між ними, западин 5. На зовнішніх поверхнях модулів 1 і пірамід 4 нанесені електретні керамічні покриття 6 із оксидів вентильних металів, переважно алюмінію методом мікродугового оксидування в електролітичних ваннах при визначених режимах оксидування: щільності електричного струму, тривалості процесу, а також хімічного складу електроліту. Товщина електретного покриття складає 20-200 мкм, а шорсткість RZ його - у межах 1,6-2,5 мкм. Крім того, на даних покриттях активований електростатичний негативний заряд, щільність якого дорівнює щільності -8 2 аналогічного заряду біологічних структур людини, тобто -10 К/см . Аплікатор може бути використаний або накладання його на визначену ділянку тіла пацієнта з рефлекторними зонами, або укладанні на нього певної ділянки тіла на визначений час. При цьому піраміди 4, взаємодіючи з ділянкою тіла пацієнта, оказують на неї як пресурну, так і електростатичну дію по усій площині модулів, стимулюючі рефлекторні зони, розташовані в 2 UA 112193 U 5 10 15 20 25 проекції зовнішньої поверхні модулів. Як правило, тривалість кожного сеансу рефлексотерапії складає 10-15 хвилин, по 2-3 рази на добу, а загальна кількість процедур до очiкуваного результату оздоровлення пацієнта складає 15-45, залежно від виду та тяжкості патології. Виконання засобів стимулювання рефлекторних зон у вигляді чотиригранних пірамід та розташування останніх в декілька рядків по всій площині кожного модуля в взаємно перпендикулярних напрямках значно розширює пресурну дію цих засобів і одночасно попереджає травмування шкіри пацієнта за рахунок зниження питомого тиску на неї, що розширює, таким чином, клінічні можливості використання аплікатора. Виготовлення модулів і відповідно засобів стимулювання рефлекторних зон із вентильних металів і формування на них електретних керамічних покриттів із оксидів зазначених металів товщиною 20-200 мкм і шорсткістю RZ у межах 1,6-2,5 мкм робить зазначені засоби абсолютно біоінертними, так як матеріал такого покриття близький до складу такого природного матеріалу як сапфір. В сукупності з його гладкістю він не створює умов для алергічного подразнення шкіри, що робить такий аплікатор безпечним при його використанні з різною чутливістю шкіри пацієнтів. Активація на електретних покриттях 6 електростатичного негативного заряду, щільність -8 2 якого складає порядку -10 К/см , сприяє додатковій активації рефлекторних зон електростатичним гомополяризованим полем за рахунок взаємодії останнього з біологічним полем тканин пацієнта. Це виключає випадки не активації будь-якої рефлекторної зони або акупунктурної точки, що покриті аплікатором, і підвищує, таким чином, результативність лікування. Таким чином, запропонований модульний аплікатор для рефлексотерапії підвищує можливості стимулювання рефлекторних зон, виключає травмування шкіри пацієнта і попереджає проникненню в неї шкідливих речовин, а отже, підвищує ефективність його використання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Модульний аплікатор для рефлексотерапії, що містить еластичну основу та закріплені на ній розосереджено по усій площині основи металеві пластинчасті модулі, на кожному із яких сформовані як одне ціле з ним засоби стимулювання рефлекторних зон людини, який відрізняється тим, що модулі виготовлені із вентильних металів, переважно алюмінію, а засоби стимулювання рефлекторних зон сформовані на них у вигляді чотиригранних пірамід, розташованих в декілька рядків в взаємно перпендикулярних напрямках по всій площині кожного модуля, при цьому на зовнішніх поверхнях модулів і пірамід нанесені електретні керамічні покриття із оксидів вентильних металів товщиною 50-200 мкм і шорсткістю RZ у межах 1,6-2,5 мкм і активованим на даних покриттях електростатичним негативним зарядом, щільність -8 2 якого дорівнює -10 K/см . 3 UA 112193 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
