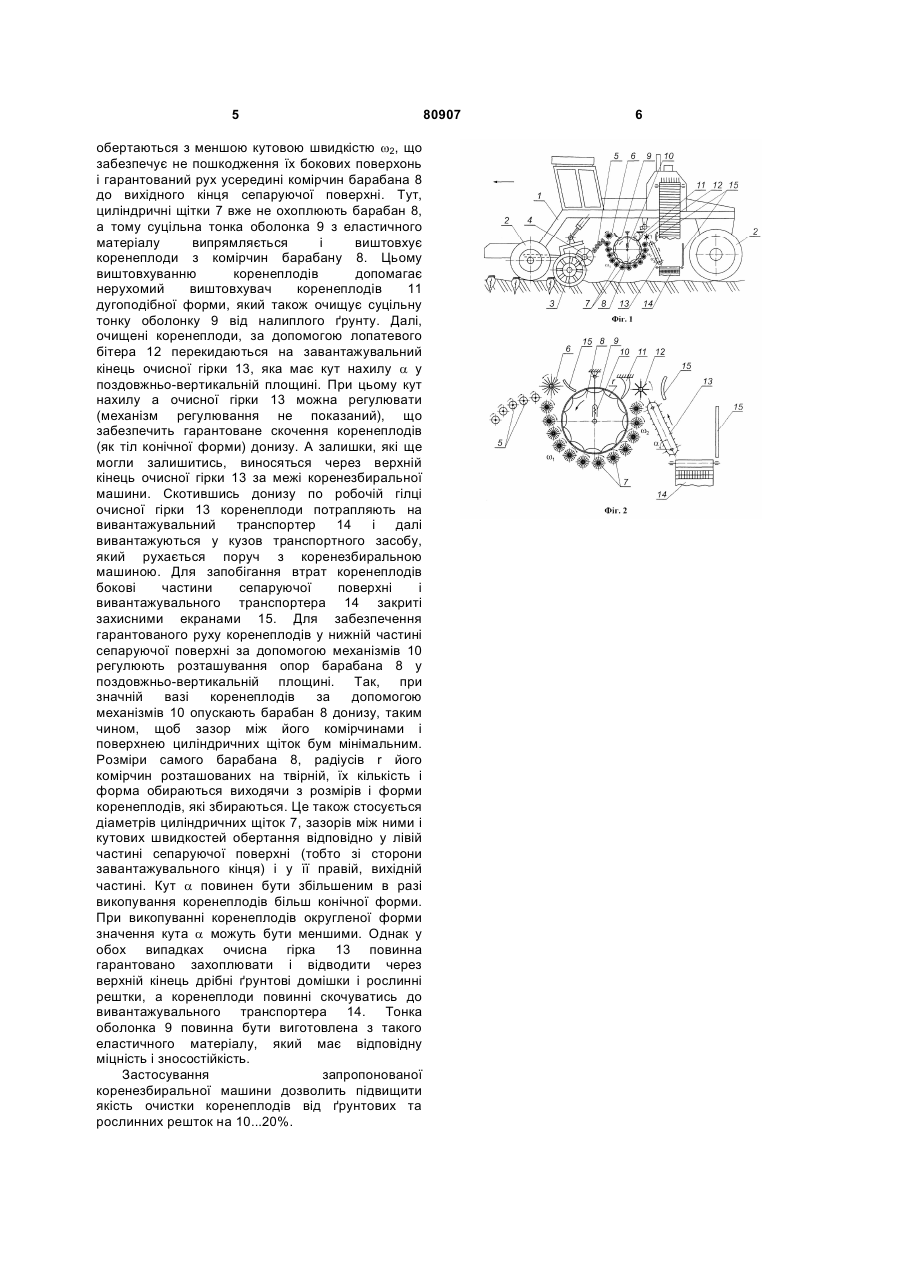

Коренезбиральна машина

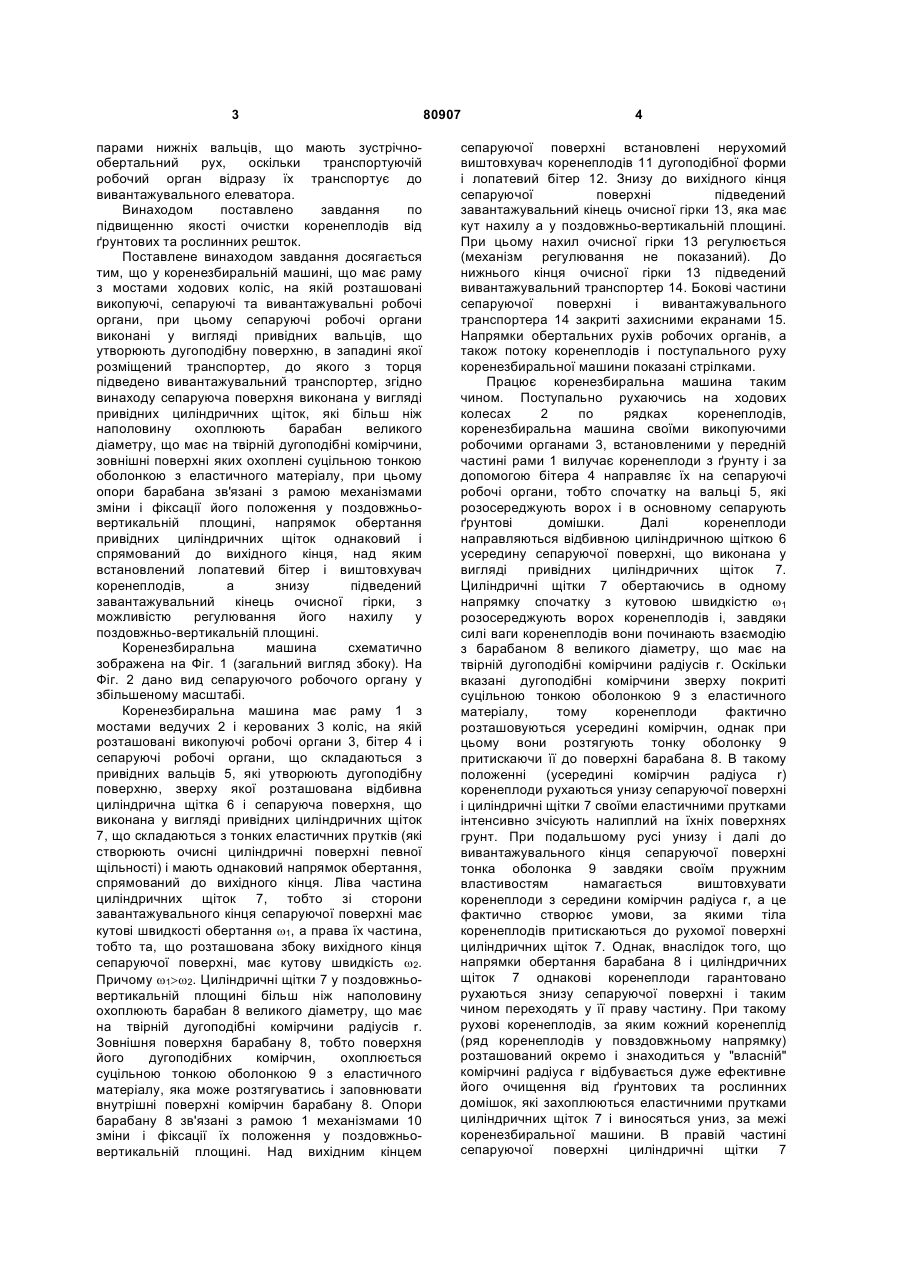

Коренезбиральна машина, що має раму з мостами ходових коліс, на якій розташовані викопуючі, сепаруючі та вивантажувальні робочі органи, при цьому сепаруючі робочі органи виконані у вигляді привідних вальців, що C2 1 3 парами нижніх вальців, що мають зустрічнообертальний рух, оскільки транспортуючій робочий орган відразу їх транспортує до вивантажувального елеватора. Винаходом поставлено завдання по підвищенню якості очистки коренеплодів від ґрунтових та рослинних решток. Поставлене винаходом завдання досягається тим, що у коренезбиральній машині, що має раму з мостами ходових коліс, на якій розташовані викопуючі, сепаруючі та вивантажувальні робочі органи, при цьому сепаруючі робочі органи виконані у вигляді привідних вальців, що утворюють дугоподібну поверхню, в западині якої розміщений транспортер, до якого з торця підведено вивантажувальний транспортер, згідно винаходу сепаруюча поверхня виконана у вигляді привідних циліндричних щіток, які більш ніж наполовину охоплюють барабан великого діаметру, що має на твірній дугоподібні комірчини, зовнішні поверхні яких охоплені суцільною тонкою оболонкою з еластичного матеріалу, при цьому опори барабана зв'язані з рамою механізмами зміни і фіксації його положення у поздовжньовертикальній площині, напрямок обертання привідних циліндричних щіток однаковий і спрямований до вихідного кінця, над яким встановлений лопатевий бітер і виштовхувач коренеплодів, а знизу підведений завантажувальний кінець очисної гірки, з можливістю регулювання його нахилу у поздовжньо-вертикальній площині. Коренезбиральна машина схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано вид сепаруючого робочого органу у збільшеному масштабі. Коренезбиральна машина має раму 1 з мостами ведучих 2 і керованих 3 коліс, на якій розташовані викопуючі робочі органи 3, бітер 4 і сепаруючі робочі органи, що складаються з привідних вальців 5, які утворюють дугоподібну поверхню, зверху якої розташована відбивна циліндрична щітка 6 і сепаруюча поверхня, що виконана у вигляді привідних циліндричних щіток 7, що складаються з тонких еластичних прутків (які створюють очисні циліндричні поверхні певної щільності) і мають однаковий напрямок обертання, спрямований до вихідного кінця. Ліва частина циліндричних щіток 7, тобто зі сторони завантажувального кінця сепаруючої поверхні має кутові швидкості обертання w1, а права їх частина, тобто та, що розташована збоку вихідного кінця сепаруючої поверхні, має кутову швидкість w2. Причому w1>w2. Циліндричні щітки 7 у поздовжньовертикальній площині більш ніж наполовину охоплюють барабан 8 великого діаметру, що має на твірній дугоподібні комірчини радіусів r. Зовнішня поверхня барабану 8, тобто поверхня його дугоподібних комірчин, охоплюється суцільною тонкою оболонкою 9 з еластичного матеріалу, яка може розтягуватись і заповнювати внутрішні поверхні комірчин барабану 8. Опори барабану 8 зв'язані з рамою 1 механізмами 10 зміни і фіксації їх положення у поздовжньовертикальній площині. Над вихідним кінцем 80907 4 сепаруючої поверхні встановлені нерухомий виштовхувач коренеплодів 11 дугоподібної форми і лопатевий бітер 12. Знизу до вихідного кінця сепаруючої поверхні підведений завантажувальний кінець очисної гірки 13, яка має кут нахилу а у поздовжньо-вертикальній площині. При цьому нахил очисної гірки 13 регулюється (механізм регулювання не показаний). До нижнього кінця очисної гірки 13 підведений вивантажувальний транспортер 14. Бокові частини сепаруючої поверхні і вивантажувального транспортера 14 закриті захисними екранами 15. Напрямки обертальних рухів робочих органів, а також потоку коренеплодів і поступального руху коренезбиральної машини показані стрілками. Працює коренезбиральна машина таким чином. Поступально рухаючись на ходових колесах 2 по рядках коренеплодів, коренезбиральна машина своїми викопуючими робочими органами 3, встановленими у передній частині рами 1 вилучає коренеплоди з ґрунту і за допомогою бітера 4 направляє їх на сепаруючі робочі органи, тобто спочатку на вальці 5, які розосереджують ворох і в основному сепарують ґрунтові домішки. Далі коренеплоди направляються відбивною циліндричною щіткою 6 усередину сепаруючої поверхні, що виконана у вигляді привідних циліндричних щіток 7. Циліндричні щітки 7 обертаючись в одному напрямку спочатку з кутовою швидкістю w1 розосереджують ворох коренеплодів і, завдяки силі ваги коренеплодів вони починають взаємодію з барабаном 8 великого діаметру, що має на твірній дугоподібні комірчини радіусів r. Оскільки вказані дугоподібні комірчини зверху покриті суцільною тонкою оболонкою 9 з еластичного матеріалу, тому коренеплоди фактично розташовуються усередині комірчин, однак при цьому вони розтягують тонку оболонку 9 притискаючи її до поверхні барабана 8. В такому положенні (усередині комірчин радіуса r) коренеплоди рухаються унизу сепаруючої поверхні і циліндричні щітки 7 своїми еластичними прутками інтенсивно зчісують налиплий на їхніх поверхнях грунт. При подальшому русі унизу і далі до вивантажувального кінця сепаруючої поверхні тонка оболонка 9 завдяки своїм пружним властивостям намагається виштовхувати коренеплоди з середини комірчин радіуса r, а це фактично створює умови, за якими тіла коренеплодів притискаються до рухомої поверхні циліндричних щіток 7. Однак, внаслідок того, що напрямки обертання барабана 8 і циліндричних щіток 7 однакові коренеплоди гарантовано рухаються знизу сепаруючої поверхні і таким чином переходять у її праву частину. При такому рухові коренеплодів, за яким кожний коренеплід (ряд коренеплодів у повздовжньому напрямку) розташований окремо і знаходиться у "власній" комірчині радіуса r відбувається дуже ефективне його очищення від ґрунтових та рослинних домішок, які захоплюються еластичними прутками циліндричних щіток 7 і виносяться униз, за межі коренезбиральної машини. В правій частині сепаруючої поверхні циліндричні щітки 7 5 обертаються з меншою кутовою швидкістю w2, що забезпечує не пошкодження їх бокових поверхонь і гарантований рух усередині комірчин барабана 8 до вихідного кінця сепаруючої поверхні. Тут, циліндричні щітки 7 вже не охоплюють барабан 8, а тому суцільна тонка оболонка 9 з еластичного матеріалу випрямляється і виштовхує коренеплоди з комірчин барабану 8. Цьому виштовхуванню коренеплодів допомагає нерухомий виштовхувач коренеплодів 11 дугоподібної форми, який також очищує суцільну тонку оболонку 9 від налиплого ґрунту. Далі, очищені коренеплоди, за допомогою лопатевого бітера 12 перекидаються на завантажувальний кінець очисної гірки 13, яка має кут нахилу a у поздовжньо-вертикальній площині. При цьому кут нахилу а очисної гірки 13 можна регулювати (механізм регулювання не показаний), що забезпечить гарантоване скочення коренеплодів (як тіл конічної форми) донизу. А залишки, які ще могли залишитись, виносяться через верхній кінець очисної гірки 13 за межі коренезбиральної машини. Скотившись донизу по робочій гілці очисної гірки 13 коренеплоди потрапляють на вивантажувальний транспортер 14 і далі вивантажуються у кузов транспортного засобу, який рухається поруч з коренезбиральною машиною. Для запобігання втрат коренеплодів бокові частини сепаруючої поверхні і вивантажувального транспортера 14 закриті захисними екранами 15. Для забезпечення гарантованого руху коренеплодів у нижній частині сепаруючої поверхні за допомогою механізмів 10 регулюють розташування опор барабана 8 у поздовжньо-вертикальній площині. Так, при значній вазі коренеплодів за допомогою механізмів 10 опускають барабан 8 донизу, таким чином, щоб зазор між його комірчинами і поверхнею циліндричних щіток бум мінімальним. Розміри самого барабана 8, радіусів r його комірчин розташованих на твірній, їх кількість і форма обираються виходячи з розмірів і форми коренеплодів, які збираються. Це також стосується діаметрів циліндричних щіток 7, зазорів між ними і кутових швидкостей обертання відповідно у лівій частині сепаруючої поверхні (тобто зі сторони завантажувального кінця) і у її правій, вихідній частині. Кут a повинен бути збільшеним в разі викопування коренеплодів більш конічної форми. При викопуванні коренеплодів округленої форми значення кута a можуть бути меншими. Однак у обох випадках очисна гірка 13 повинна гарантовано захоплювати і відводити через верхній кінець дрібні ґрунтові домішки і рослинні рештки, а коренеплоди повинні скочуватись до вивантажувального транспортера 14. Тонка оболонка 9 повинна бути виготовлена з такого еластичного матеріалу, який має відповідну міцність і зносостійкість. Застосування запропонованої коренезбиральної машини дозволить підвищити якість очистки коренеплодів від ґрунтових та рослинних решток на 10...20%. 80907 6
