Віскозиметр
Номер патенту: 112674
Опубліковано: 26.12.2016
Автори: Рубан Наталія Павлівна, Бабич Тарас Петрович, Дубовець Олексій Миколайович
Формула / Реферат

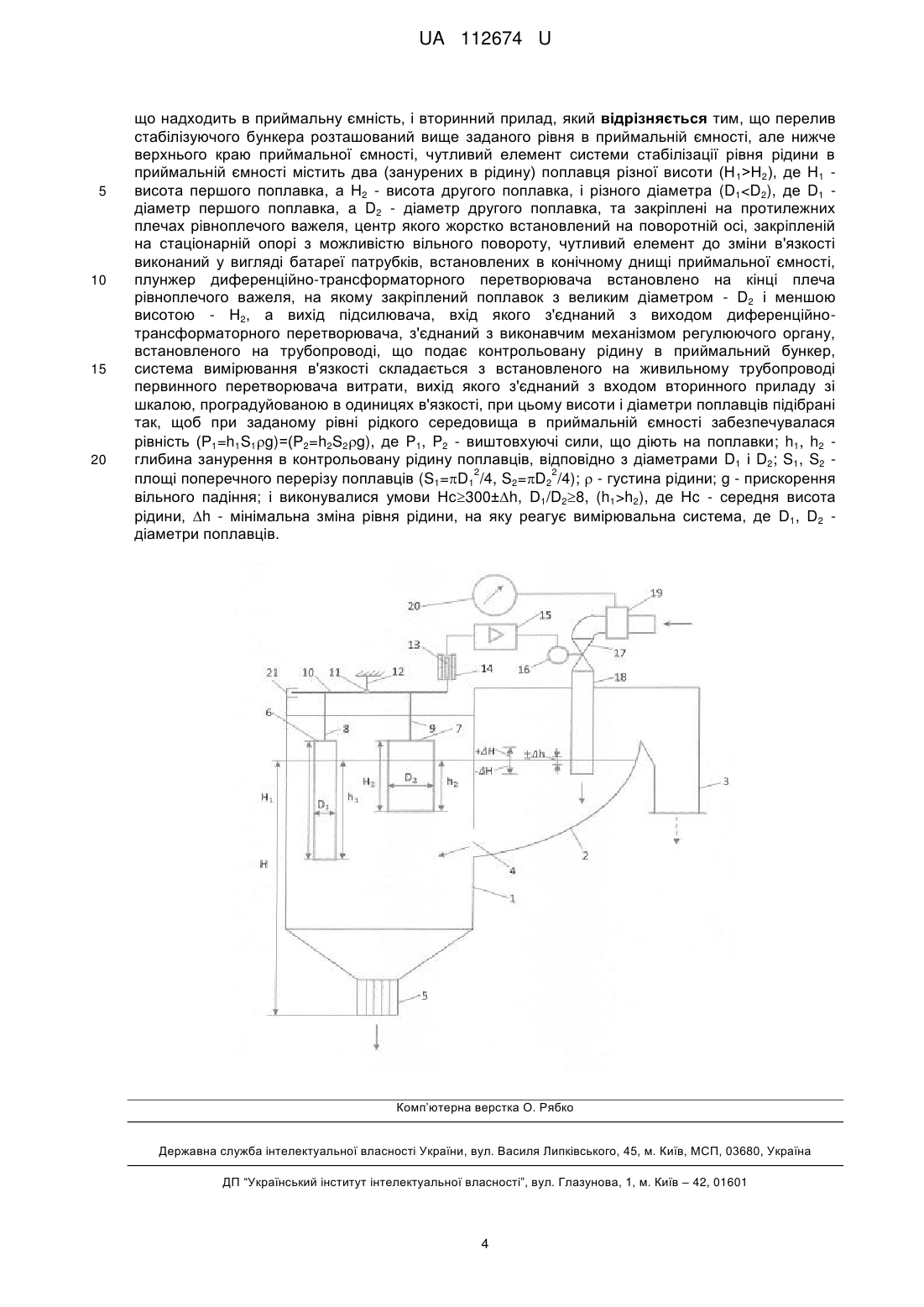

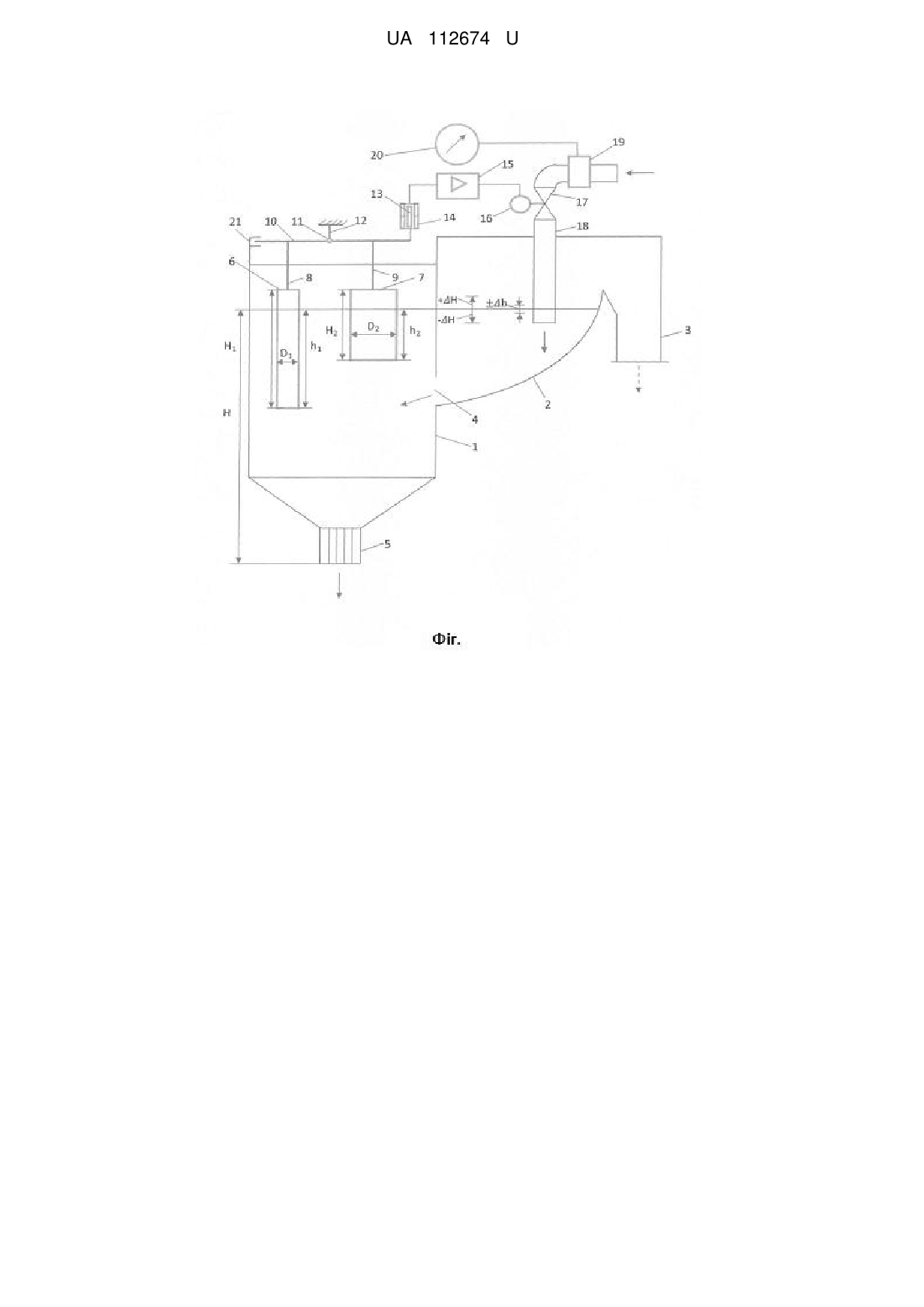

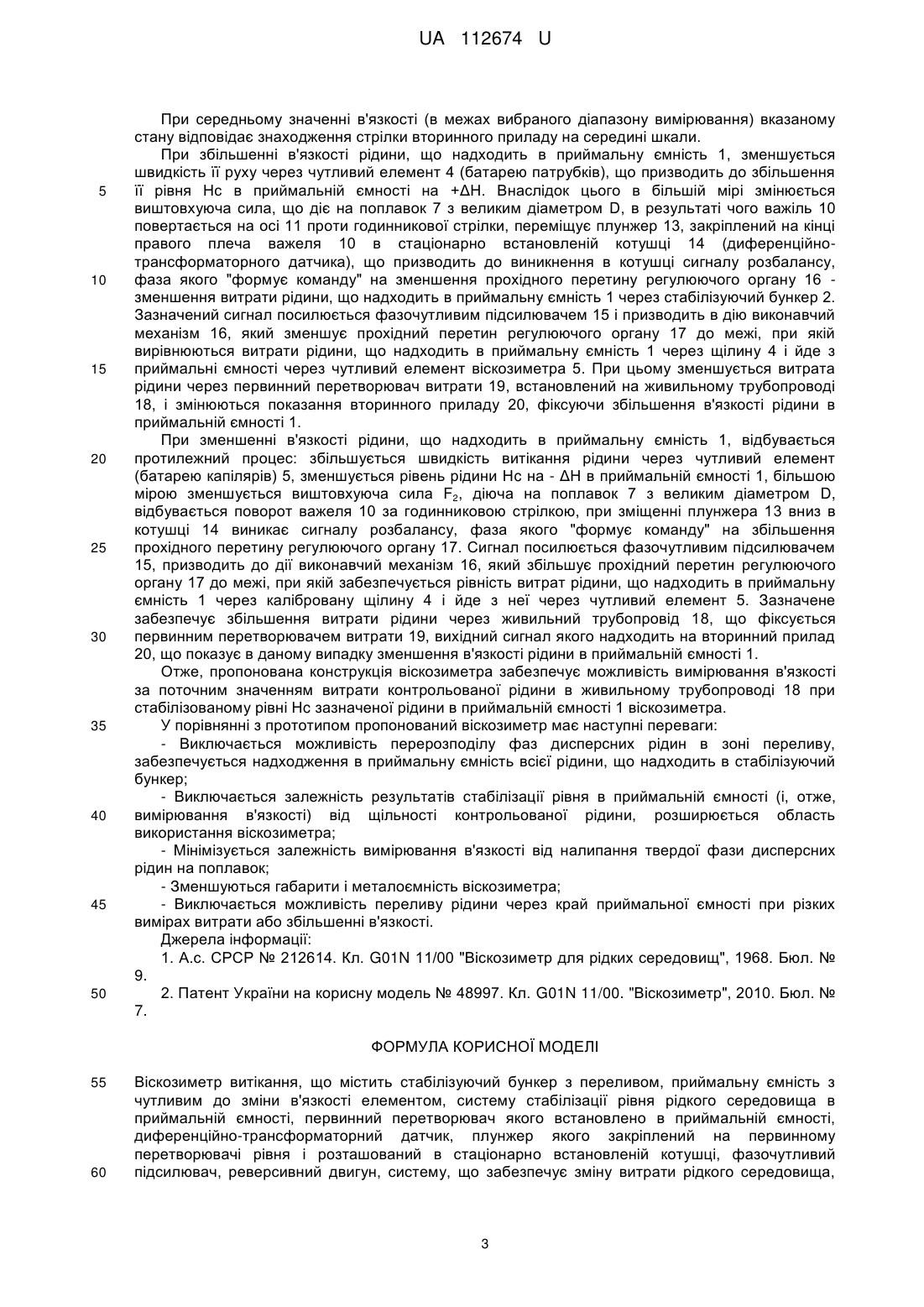

Віскозиметр витікання, що містить стабілізуючий бункер з переливом, приймальну ємність з чутливим до зміни в'язкості елементом, систему стабілізації рівня рідкого середовища в приймальній ємності, первинний перетворювач якого встановлено в приймальній ємності, диференційно-трансформаторний датчик, плунжер якого закріплений на первинному перетворювачі рівня і розташований в стаціонарно встановленій котушці, фазочутливий підсилювач, реверсивний двигун, систему, що забезпечує зміну витрати рідкого середовища, що надходить в приймальну ємність, і вторинний прилад, який відрізняється тим, що перелив стабілізуючого бункера розташований вище заданого рівня в приймальній ємності, але нижче верхнього краю приймальної ємності, чутливий елемент системи стабілізації рівня рідини в приймальній ємності містить два (занурених в рідину) поплавця різної висоти (Н1>Н2), де Н1 - висота першого поплавка, а Н2 - висота другого поплавка, і різного діаметра (D1<D2), де D1 - діаметр першого поплавка, a D2 - діаметр другого поплавка, та закріплені на протилежних плечах рівноплечого важеля, центр якого жорстко встановлений на поворотній осі, закріпленій на стаціонарній опорі з можливістю вільного повороту, чутливий елемент до зміни в'язкості виконаний у вигляді батареї патрубків, встановлених в конічному днищі приймальної ємності, плунжер диференційно-трансформаторного перетворювача встановлено на кінці плеча рівноплечого важеля, на якому закріплений поплавок з великим діаметром - D2 і меншою висотою - Н2, а вихід підсилювача, вхід якого з'єднаний з виходом диференційно-трансформаторного перетворювача, з'єднаний з виконавчим механізмом регулюючого органу, встановленого на трубопроводі, що подає контрольовану рідину в приймальний бункер, система вимірювання в'язкості складається з встановленого на живильному трубопроводі первинного перетворювача витрати, вихід якого з'єднаний з входом вторинного приладу зі шкалою, проградуйованою в одиницях в'язкості, при цьому висоти і діаметри поплавців підібрані так, щоб при заданому рівні рідкого середовища в приймальній ємності забезпечувалася рівність (Ρ1=h1S1rg)=(Р2=h2S2rg), де P1, P2 - виштовхуючі сили, що діють на поплавки; h1, h2 - глибина занурення в контрольовану рідину поплавців, відповідно з діаметрами D1 і D2; S1, S2 - площі поперечного перерізу поплавців (S1=pD12/4, S2=pD22/4); r - густина рідини; g - прискорення вільного падіння; і виконувалися умови Нс³300±Dh, D1/D2³8, (h1> h2), де Нc - середня висота рідини, Dh - мінімальна зміна рівня рідини, на яку реагує вимірювальна система, де D1, D2 - діаметри поплавців.
Текст

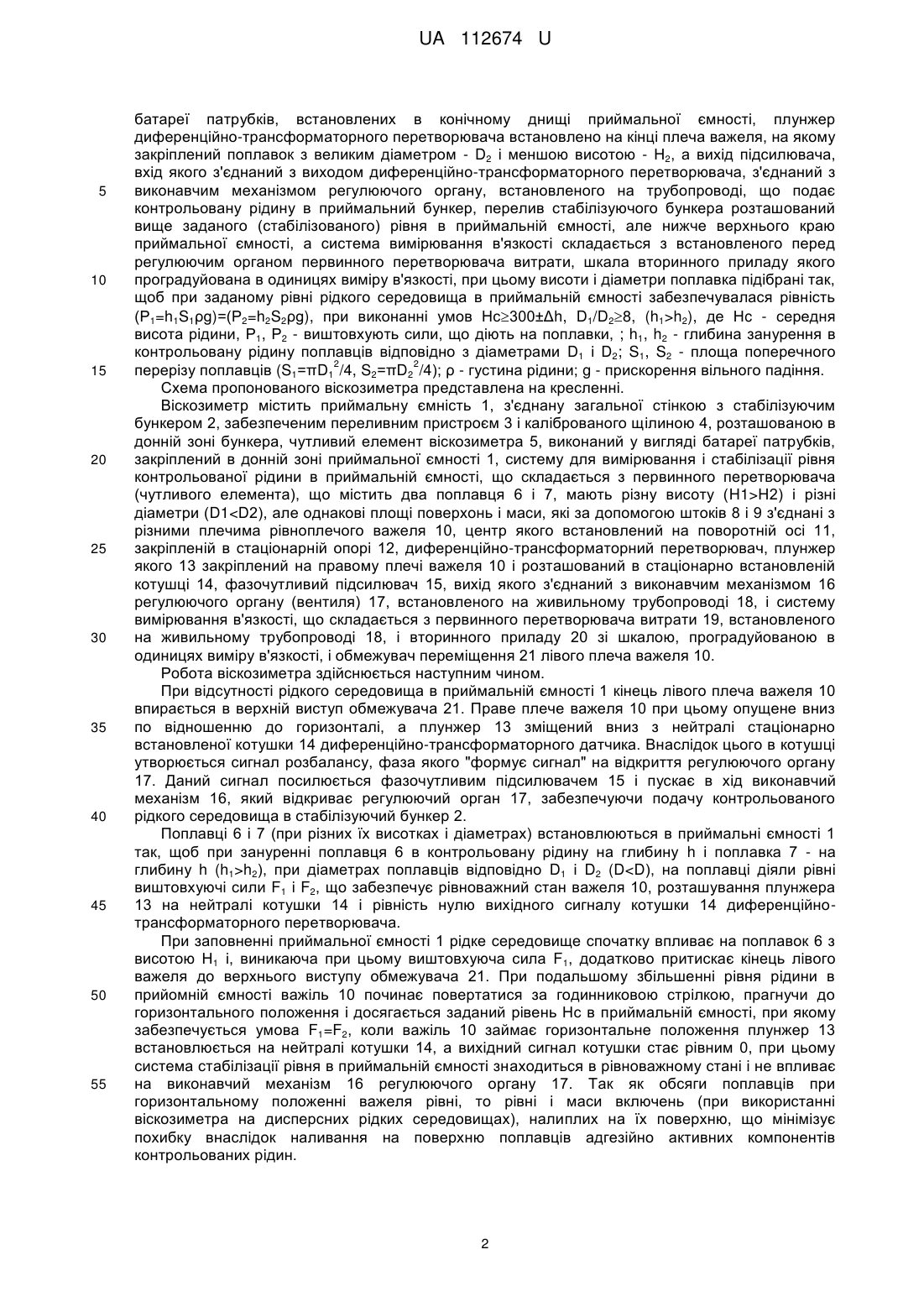

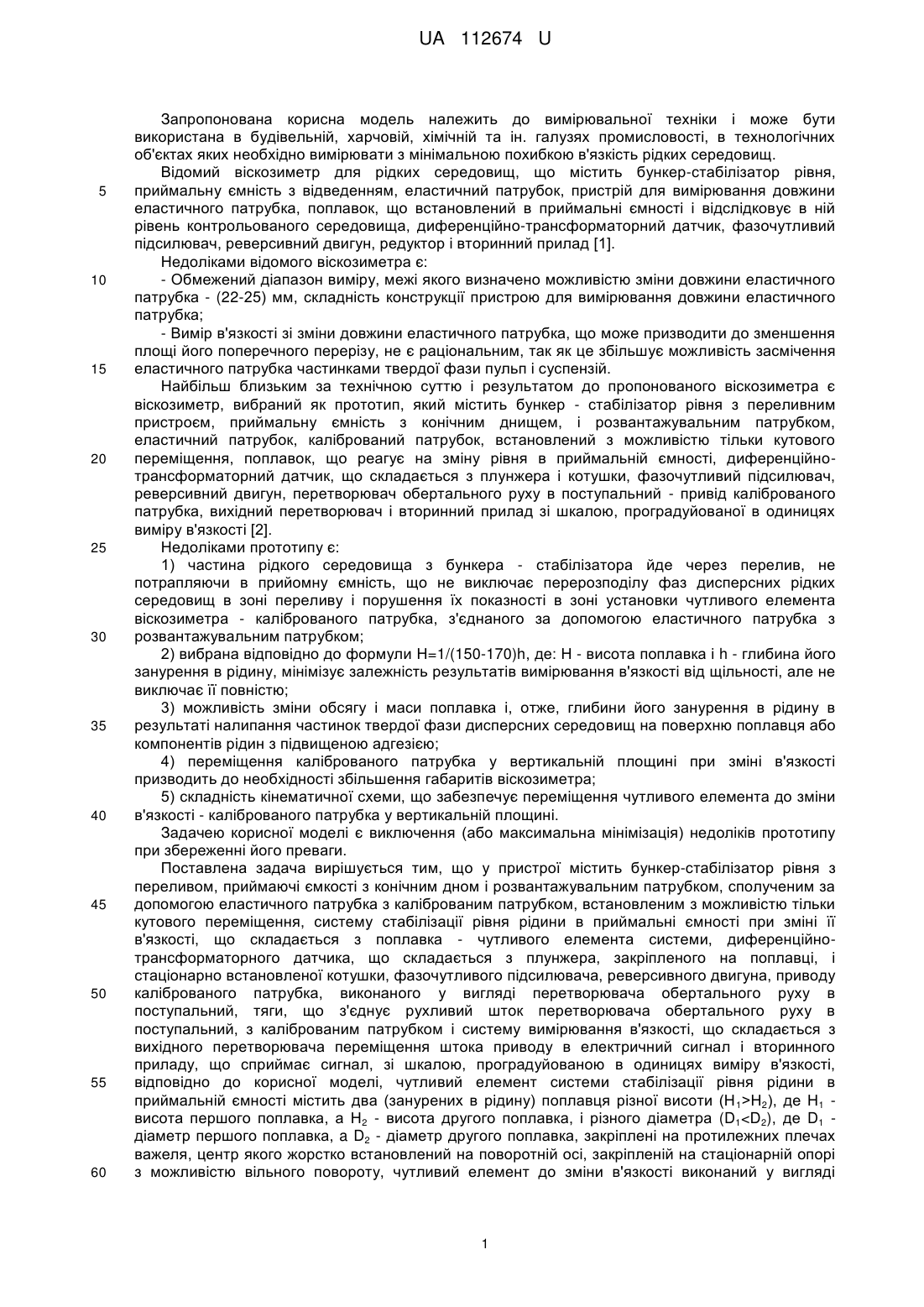

Реферат: Віскозиметр витікання містить стабілізуючий бункер з переливом, приймальну ємність з чутливим до зміни в'язкості елементом, систему стабілізації рівня рідкого середовища в приймальній ємності, первинний перетворювач якого встановлено в приймальній ємності, диференційно-трансформаторний датчик, плунжер якого закріплений на первинному перетворювачі рівня і розташований в стаціонарно встановленій котушці, фазочутливий підсилювач, реверсивний двигун, систему, що забезпечує зміну витрати рідкого середовища, що надходить в приймальну ємність, і вторинний прилад. Крім цього перелив стабілізуючого бункера розташований вище заданого рівня в приймальній ємності, але нижче верхнього краю приймальної ємності, чутливий елемент системи стабілізації рівня рідини в прийомній ємності містить два (занурених в рідину) поплавця різної висоти (Н 1>Н2), де Н1 - висота першого поплавка, а Н2 - висота другого поплавка, і різного діаметра (D1Н2), де Н1 висота першого поплавка, а Н2 - висота другого поплавка, і різного діаметра (D1H2) і різні діаметри (D1h2), при діаметрах поплавців відповідно D1 і D2 (DН2), де Н1 висота першого поплавка, а Н2 - висота другого поплавка, і різного діаметра (D1h2), де Нc - середня висота рідини, h - мінімальна зміна рівня рідини, на яку реагує вимірювальна система, де D1, D2 діаметри поплавців. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
МПК / Мітки
МПК: G01N 11/00
Мітки: віскозиметр
