Система дистанційного моніторингу споживачів

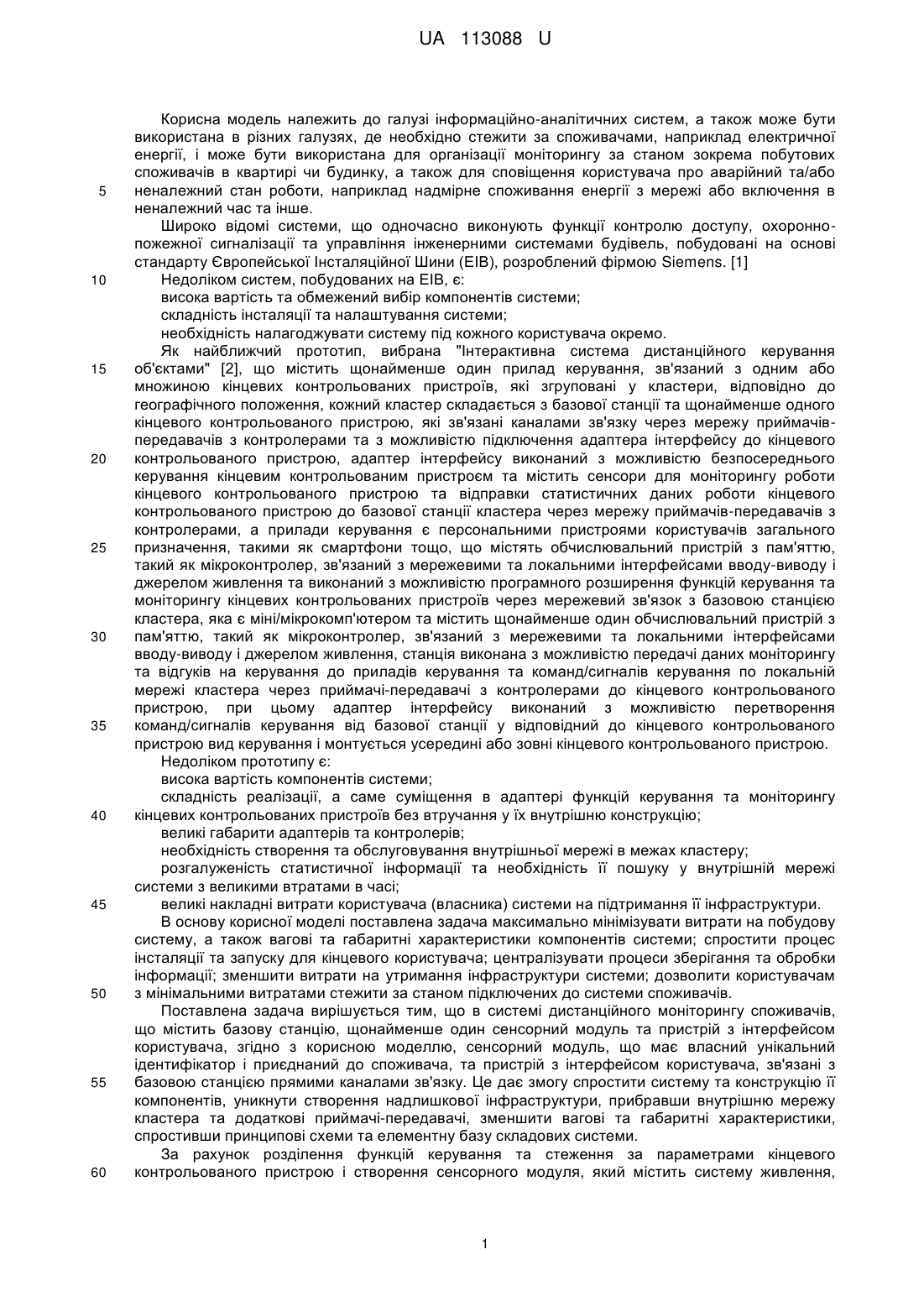

Реферат: Система дистанційного моніторингу споживачів містить базову станцію, щонайменше один сенсорний модуль та пристрій з інтерфейсом користувача. Сенсорний модуль, який має власний унікальний ідентифікатор і приєднаний до споживача, та пристрій з інтерфейсом користувача зв'язані з базовою станцією прямими каналами зв'язку. UA 113088 U (54) СИСТЕМА ДИСТАНЦІЙНОГО МОНІТОРИНГУ СПОЖИВАЧІВ UA 113088 U UA 113088 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі інформаційно-аналітичних систем, а також може бути використана в різних галузях, де необхідно стежити за споживачами, наприклад електричної енергії, і може бути використана для організації моніторингу за станом зокрема побутових споживачів в квартирі чи будинку, а також для сповіщення користувача про аварійний та/або неналежний стан роботи, наприклад надмірне споживання енергії з мережі або включення в неналежний час та інше. Широко відомі системи, що одночасно виконують функції контролю доступу, охороннопожежної сигналізації та управління інженерними системами будівель, побудовані на основі стандарту Європейської Інсталяційної Шини (ЕІВ), розроблений фірмою Siemens. [1] Недоліком систем, побудованих на ЕІВ, є: висока вартість та обмежений вибір компонентів системи; складність інсталяції та налаштування системи; необхідність налагоджувати систему під кожного користувача окремо. Як найближчий прототип, вибрана "Інтерактивна система дистанційного керування об'єктами" [2], що містить щонайменше один прилад керування, зв'язаний з одним або множиною кінцевих контрольованих пристроїв, які згруповані у кластери, відповідно до географічного положення, кожний кластер складається з базової станції та щонайменше одного кінцевого контрольованого пристрою, які зв'язані каналами зв'язку через мережу приймачівпередавачів з контролерами та з можливістю підключення адаптера інтерфейсу до кінцевого контрольованого пристрою, адаптер інтерфейсу виконаний з можливістю безпосереднього керування кінцевим контрольованим пристроєм та містить сенсори для моніторингу роботи кінцевого контрольованого пристрою та відправки статистичних даних роботи кінцевого контрольованого пристрою до базової станції кластера через мережу приймачів-передавачів з контролерами, а прилади керування є персональними пристроями користувачів загального призначення, такими як смартфони тощо, що містять обчислювальний пристрій з пам'яттю, такий як мікроконтролер, зв'язаний з мережевими та локальними інтерфейсами вводу-виводу і джерелом живлення та виконаний з можливістю програмного розширення функцій керування та моніторингу кінцевих контрольованих пристроїв через мережевий зв'язок з базовою станцією кластера, яка є міні/мікрокомп'ютером та містить щонайменше один обчислювальний пристрій з пам'яттю, такий як мікроконтролер, зв'язаний з мережевими та локальними інтерфейсами вводу-виводу і джерелом живлення, станція виконана з можливістю передачі даних моніторингу та відгуків на керування до приладів керування та команд/сигналів керування по локальній мережі кластера через приймачі-передавачі з контролерами до кінцевого контрольованого пристрою, при цьому адаптер інтерфейсу виконаний з можливістю перетворення команд/сигналів керування від базової станції у відповідний до кінцевого контрольованого пристрою вид керування і монтується усередині або зовні кінцевого контрольованого пристрою. Недоліком прототипу є: висока вартість компонентів системи; складність реалізації, а саме суміщення в адаптері функцій керування та моніторингу кінцевих контрольованих пристроїв без втручання у їх внутрішню конструкцію; великі габарити адаптерів та контролерів; необхідність створення та обслуговування внутрішньої мережі в межах кластеру; розгалуженість статистичної інформації та необхідність її пошуку у внутрішній мережі системи з великими втратами в часі; великі накладні витрати користувача (власника) системи на підтримання її інфраструктури. В основу корисної моделі поставлена задача максимально мінімізувати витрати на побудову систему, а також вагові та габаритні характеристики компонентів системи; спростити процес інсталяції та запуску для кінцевого користувача; централізувати процеси зберігання та обробки інформації; зменшити витрати на утримання інфраструктури системи; дозволити користувачам з мінімальними витратами стежити за станом підключених до системи споживачів. Поставлена задача вирішується тим, що в системі дистанційного моніторингу споживачів, що містить базову станцію, щонайменше один сенсорний модуль та пристрій з інтерфейсом користувача, згідно з корисною моделлю, сенсорний модуль, що має власний унікальний ідентифікатор і приєднаний до споживача, та пристрій з інтерфейсом користувача, зв'язані з базовою станцією прямими каналами зв'язку. Це дає змогу спростити систему та конструкцію її компонентів, уникнути створення надлишкової інфраструктури, прибравши внутрішню мережу кластера та додаткові приймачі-передавачі, зменшити вагові та габаритні характеристики, спростивши принципові схеми та елементну базу складових системи. За рахунок розділення функцій керування та стеження за параметрами кінцевого контрольованого пристрою і створення сенсорного модуля, який містить систему живлення, 1 UA 113088 U 5 10 15 20 25 30 35 40 45 сенсорну систему моніторингу, систему логічної обробки сигналів та інформаційних потоків, систему передачі на базову станцію інформаційного звіту, вирішується проблема підключення без втручання в конструкцію контрольованого пристрою, а також спрощення конструкції та зменшення ваги та габаритів самого сенсорного модуля. Проблема обробки, зберігання та доступу до інформації вирішується завдяки тому, що базова станція має власний унікальний ідентифікатор і модуль підключення до мережі Internet, за допомогою якого з'єднується з віддаленим центральним диспетчерським сервером та обмінюється з ним інформацією, в тому числі про стан сенсорних модулів, базової станції та результати моніторингу для додаткової обробки та довгострокового зберігання інформації, а також віддаленого доступу до неї. При відсутності прямого зв'язку з базовою станцією або за бажанням користувача, пристрій з інтерфейсом користувача, який має власний унікальний ідентифікатор і модуль підключення до мережі Internet, за допомогою якого з'єднується з віддаленим центральним диспетчерським сервером та обмінюється з ним інформацією, в тому числі про стан сенсорних модулів, базової станції та результати моніторингу. Суть корисної моделі пояснюється кресленням, де на фіг. 1 - загальна схема системи дистанційного моніторингу споживачів; фіг. 2 - загальна схема системи дистанційного моніторингу споживачів з варіантом взаємодії базового модуля з віддаленим центральним диспетчерським сервером; фіг. 3 - загальна схема системи дистанційного моніторингу споживачів з варіантом взаємодії базового модуля та пристрою з інтерфейсом користувача з віддаленим центральним диспетчерським сервером. Система дистанційного моніторингу споживачів складається з базової станції 1 (фіг. 1-3), споживачів 2 (фіг. 1-3), до яких приєднані сенсорні модулі 3 (фіг. 1-3), зв'язані прямими каналами зв'язку з базовою станцією 1, яка пов'язана з пристроєм з інтерфейсом користувача 4 (фіг. 1-3) або прямим каналом зв'язку (фіг. 1 та фіг. 2), або (при відсутності прямого каналу зв'язку чи за бажанням користувача) за допомогою мережі Internet та віддаленого центрального диспетчерського сервера 5 (фіг. 2 та фіг. 3). Система працює наступним чином: сенсорний модуль 3 приєднується до споживача 2, живиться за рахунок системи живлення, а за допомогою сенсорної системи моніторингу отримує інформацію про стан та параметри споживача 2, які опрацьовує через систему логічної обробки сигналів та інформаційних потоків, та передає через систему передачі на базову станцію 1 інформаційний звіт з власним унікальним ідентифікатором. Базова станція обробляє отриману інформацію моніторингу, перетворює її в зручний, для представлення, вигляд, короткотерміново зберігає її та передає на пристрій з інтерфейсом користувача 4 та (або) на віддалений центральний диспетчерський сервер 5, який довготерміново зберігає, обробляє, систематизує та надає віддалений доступ до інформації користувачеві системи. Відмінність запропонованої системи від відомих варіантів полягає в створенні спрощеної системи дистанційного моніторингу споживачів за рахунок спрощення організаційної, елементної та інсталяційної складових, а також в зниженні вартості системи в цілому. Також використання запропонованої системи забезпечить можливість пересічним користувачам з мінімальними капіталовкладеннями слідкувати за витратами власних споживачів. Джерела інформації: 1. Електронний ресурс: www.eiba.com 2. Патент України № UA 98529 С2, опубліковано: 25.05.2012, Бюл.№ 10, 2012 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Система дистанційного моніторингу споживачів, що містить базову станцію, щонайменше один сенсорний модуль та пристрій з інтерфейсом користувача, яка відрізняється тим, що сенсорний модуль, який має власний унікальний ідентифікатор і приєднаний до споживача, та пристрій з інтерфейсом користувача зв'язані з базовою станцією прямими каналами зв'язку. 2. Система за п. 1, яка відрізняється тим, що сенсорний модуль містить систему живлення, сенсорну систему моніторингу, систему логічної обробки сигналів та інформаційних потоків, систему передачі на базову станцію інформаційного звіту. 3. Система за будь-яким з попередніх пунктів, яка відрізняється тим, що базова станція має власний унікальний ідентифікатор і модуль підключення до мережі Internet, за допомогою якого з'єднується з віддаленим центральним диспетчерським сервером та обмінюється з ним інформацією, в тому числі про стан сенсорних модулів, базової станції та результати 2 UA 113088 U 5 моніторингу для додаткової обробки та довгострокового зберігання інформації, а також віддаленого доступу до неї. 4. Система за п. 3, яка відрізняється тим, що за відсутністю прямого зв'язку з базовою станцією або за бажанням користувача, пристрій з інтерфейсом користувача, який має власний унікальний ідентифікатор і модуль підключення до мережі Internet, за допомогою якого з'єднується з віддаленим центральним диспетчерським сервером та обмінюється з ним інформацією, в тому числі про стан сенсорних модулів, базової станції та результати моніторингу. 3 UA 113088 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
