Спосіб оцінки імпульсного введення енергії в пластичний матеріал
Номер патенту: 113940
Опубліковано: 27.03.2017
Автори: Марущак Павло Орестович, Довганюк Василь Анатолійович, Чаусов Микола Георгійович, Пилипенко Андрій Петрович
Формула / Реферат

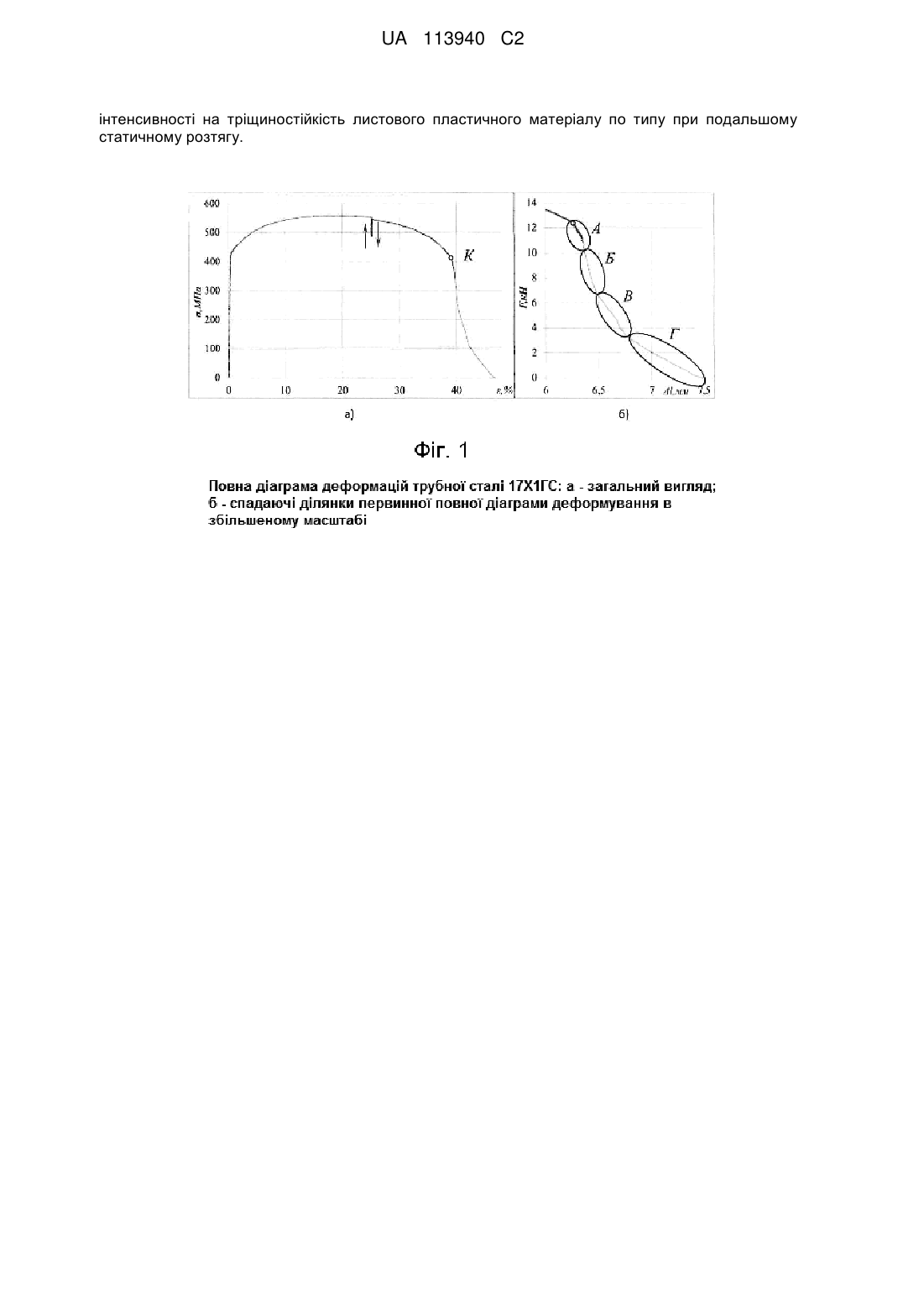

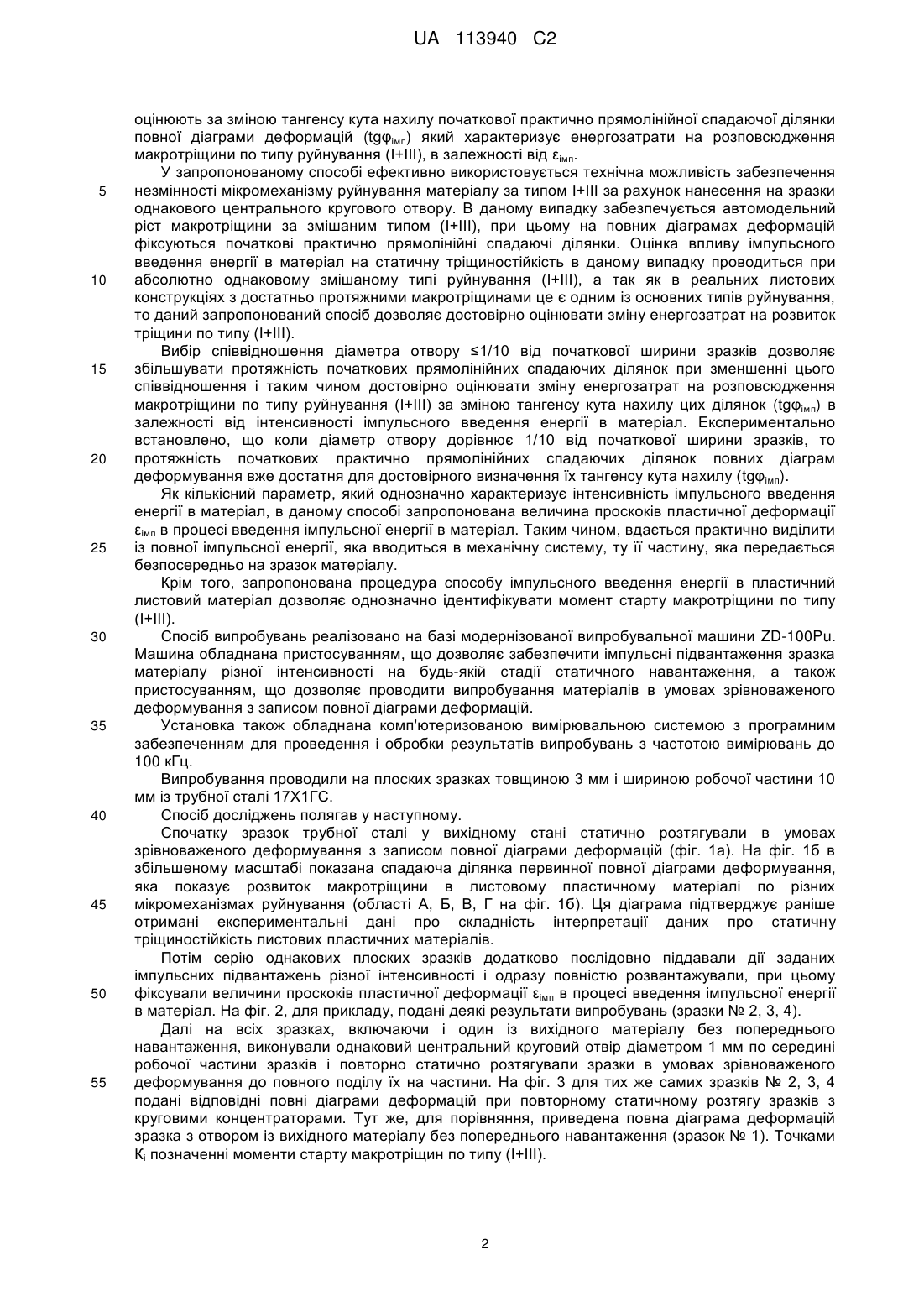

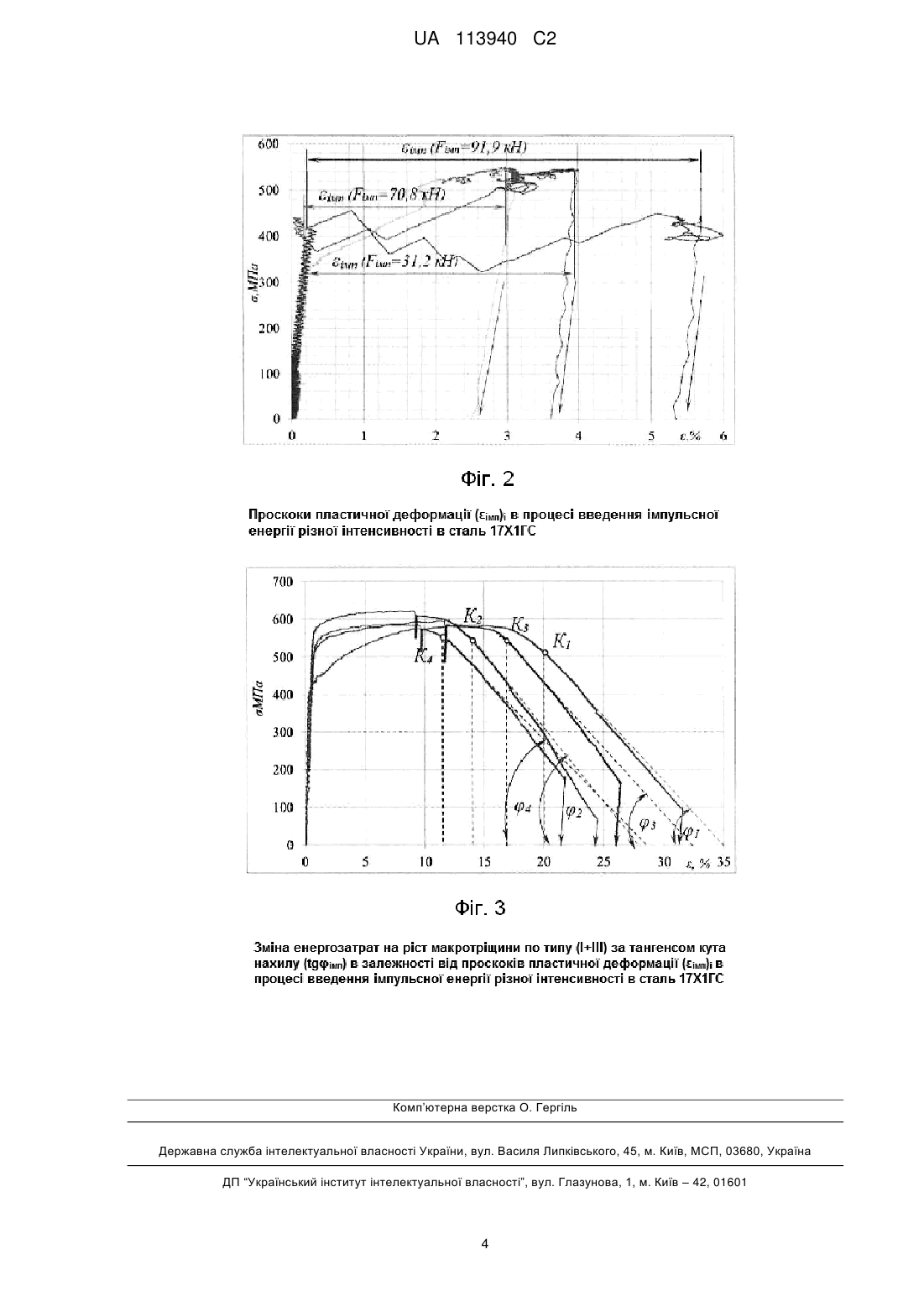

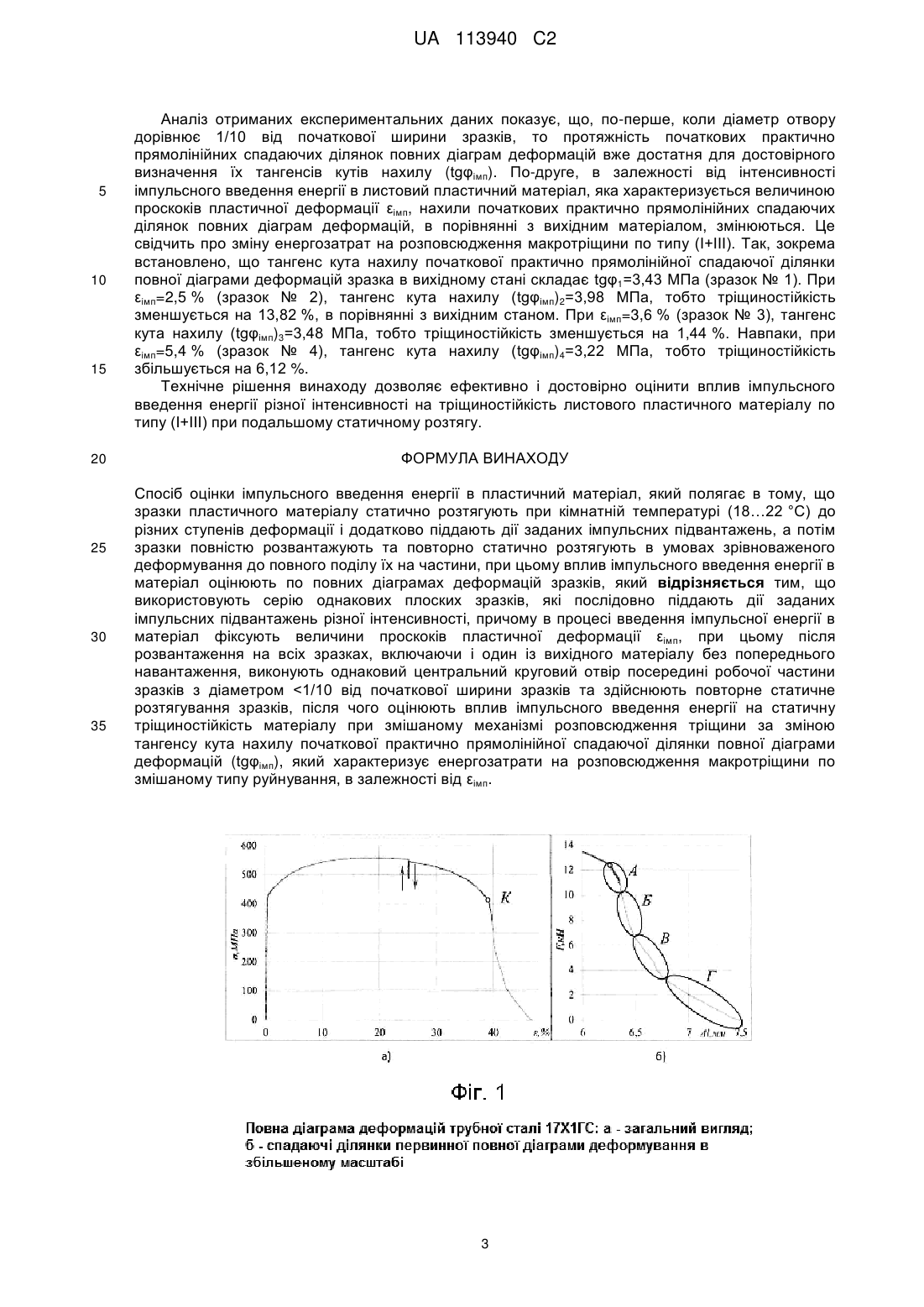

Спосіб оцінки імпульсного введення енергії в пластичний матеріал, який полягає в тому, що зразки пластичного матеріалу статично розтягують при кімнатній температурі (18…22 °C) до різних ступенів деформації і додатково піддають дії заданих імпульсних підвантажень, а потім зразки повністю розвантажують та повторно статично розтягують в умовах зрівноваженого деформування до повного поділу їх на частини, при цьому вплив імпульсного введення енергії в матеріал оцінюють по повних діаграмах деформацій зразків, який відрізняється тим, що використовують серію однакових плоских зразків, які послідовно піддають дії заданих імпульсних підвантажень різної інтенсивності, причому в процесі введення імпульсної енергії в матеріал фіксують величини проскоків пластичної деформації εімп, при цьому після розвантаження на всіх зразках, включаючи і один із вихідного матеріалу без попереднього навантаження, виконують однаковий центральний круговий отвір посередині робочої частини зразків з діаметром <1/10 від початкової ширини зразків та здійснюють повторне статичне розтягування зразків, після чого оцінюють вплив імпульсного введення енергії на статичну тріщиностійкість матеріалу при змішаному механізмі розповсюдження тріщини за зміною тангенсу кута нахилу початкової практично прямолінійної спадаючої ділянки повної діаграми деформацій (tgφімп), який характеризує енергозатрати на розповсюдження макротріщини по змішаному типу руйнування, в залежності від εімп.
Текст

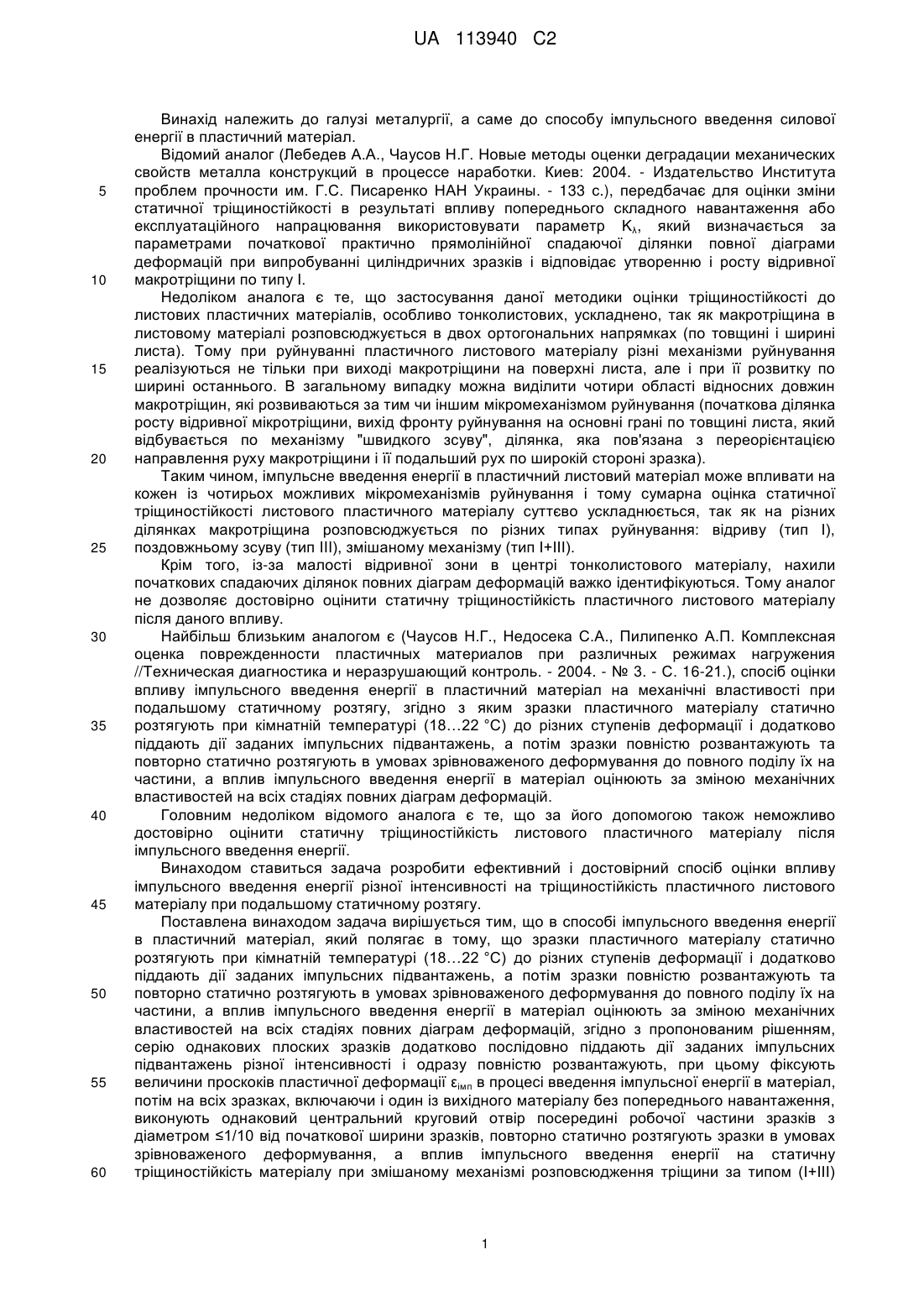

Реферат: Винахід належить до галузі металургії, а саме до способу імпульсного введення енергії в пластичний матеріал. У способі використовують серію однакових плоских зразків, які статично розтягують при кімнатній температурі (18…22 °C) до різних ступенів деформації, а потім послідовно піддають дії заданих імпульсних підвантажень різної інтенсивності, причому в процесі введення імпульсної енергії в матеріал фіксують величини проскоків пластичної деформації εімп. Після цього зразки повністю розвантажують і на всіх зразках, включаючи і один із вихідного матеріалу без попереднього навантаження, виконують однаковий центральний круговий отвір посередині робочої частини зразків з діаметром
ДивитисяДодаткова інформація
МПК / Мітки
МПК: G01N 3/32, G01N 3/08, G01N 3/28
Мітки: спосіб, імпульсного, матеріал, енергії, пластичній, введення, оцінки
Код посилання
<a href="https://ua.patents.su/6-113940-sposib-ocinki-impulsnogo-vvedennya-energi-v-plastichnijj-material.html" target="_blank" rel="follow" title="База патентів України">Спосіб оцінки імпульсного введення енергії в пластичний матеріал</a>
Спосіб оцінки імпульсного введення енергії у титановий сплав
Номер патенту: 113221
Опубліковано: 26.12.2016
Автори: Чаусов Микола Георгійович, Пилипенко Андрій Петрович
МПК: G01N 3/32, C22F 1/18, G01N 3/08, G01N 3/28
Мітки: спосіб, оцінки, введення, сплав, імпульсного, енергії, титановій
Формула / Реферат:
Спосіб оцінки імпульсного введення енергії у конструкційний матеріал, який включає наступні дії: зразки вихідного матеріалу статично розтягують до різних ступенів деформації, після чого піддають дії заданих імпульсних підвантажень, а потім зразки повністю розвантажують і повторно статично розтягують, який відрізняється тим, що як конструкційний матеріал використовують зразки титанового сплаву з наявною вихідною площадкою текучості, які...
Спосіб оцінки імпульсного введення енергії у титановий сплав при статичному розтягу
Номер патенту: 113222
Опубліковано: 26.12.2016
Автори: Пилипенко Андрій Петрович, Чаусов Микола Георгійович
МПК: C22F 1/18, G01N 3/28, G01N 3/08, G01N 3/32
Мітки: спосіб, сплав, введення, статичному, імпульсного, титановій, оцінки, енергії, розтягу
Формула / Реферат:
Спосіб оцінки імпульсного введення енергії у конструкційний матеріал при статичному розтягу, який полягає в тому, що зразки вихідного матеріалу статично розтягують до різних ступенів деформації, після чого піддають дії заданих імпульсних підвантажень, розвантажують і повторно статично розтягують до руйнування, а вплив імпульсного введення енергії в матеріал оцінюють за зміною міцнісних і пластичних властивостей на різних стадіях у порівнянні...
Спосіб оцінки імпульсного введення енергії в титановий сплав при статичному розтягу
Номер патенту: 113251
Опубліковано: 26.12.2016
Автори: Пилипенко Андрій Петрович, Ковбаса Володимир Петрович, Марущак Павло Орестович, Чаусов Микола Георгійович
МПК: G01N 3/32, G01N 3/28, G01N 3/08, C22F 1/18, G01N 3/18
Мітки: спосіб, енергії, оцінки, титановій, введення, сплав, розтягу, статичному, імпульсного
Формула / Реферат:
1. Спосіб оцінки імпульсного введення енергії в конструкційний матеріал при статичному розтягу, який полягає в тому, що зразки вихідного матеріалу статично розтягують при кімнатній температурі (18…22 °C) до різних ступенів деформації, після чого піддають дії заданих імпульсних підвантажень, а потім зразки повністю розвантажують і повторно статично розтягують до руйнування, а вплив імпульсного введення енергії в матеріал оцінюють за...
Спосіб імпульсного введення енергії в сталь при статичному розтягу
Номер патенту: 104053
Опубліковано: 25.12.2013
Автори: Чаусов Микола Георгійович, Березін Валентин Борисович, Пилипенко Андрій Петрович, Марущак Павло Орестович
МПК: G01N 3/08, G01N 3/00, G01N 3/02, G01M 5/00
Мітки: розтягу, статичному, імпульсного, сталь, спосіб, введення, енергії
Формула / Реферат:
Спосіб імпульсного введення енергії в сталь при подальшому статичному розтягу, який полягає в тому, що зразки сталі статично розтягують до різних ступенів пластичної деформації і додатково піддають дії заданих імпульсних підвантажень, а потім зразки повністю розвантажують і повторно статично розтягують до руйнування, а вплив імпульсного введення енергії в матеріал оцінюють за зміною пластичних властивостей на різних стадіях в порівнянні з...
Спосіб оцінки впливу раптового підвищення швидкості деформації на тріщиностійкість пластичних матеріалів
Номер патенту: 83523
Опубліковано: 25.07.2008
Автори: Чаусов Микола Георгійович, Пилипенко Андрій Петрович
МПК: G01N 3/08
Мітки: оцінки, матеріалів, деформації, підвищення, тріщиностійкість, впливу, пластичних, раптового, швидкості, спосіб
Формула / Реферат:
Спосіб оцінки впливу раптового підвищення швидкості деформації на тріщиностійкість пластичних матеріалів, який полягає в тому, що зразок досліджуваного матеріалу статично розтягують до заданих ступенів деформації і руйнують крихкі проби заданого діаметра, які навантажують паралельно із зразком, після імпульсу деформації, що викликаний раптовим підвищенням швидкості навантаження, зразок повторно статично розтягують в умовах зрівноваженого...
Попередній патент: Калориметричний пристрій для визначення питомої теплоти випаровування води і органічних рідин з матеріалів
Наступний патент: Епоксидна композиція
