C22F 1/18 — тугоплавких або жаростійких металів або їх сплавів

Номер патенту: 115341

Опубліковано: 25.10.2017

Автори: Тома Жан-Філіпп А., Флоудер Джейсон П., Сміт мол. Джордж Дж., Мінісандрам Рамеш С.

МПК: C22F 1/10, B21J 1/02, C21D 7/10 ...

Мітки: кування, відкритому, сплавів, титану, проходами, нікелю, траєкторії, роздільними, важких, основі, штампі, деформації, чутливих

Формула / Реферат:

1. Спосіб кування заготівки з металевого матеріалу для ініціювання подрібнення мікроструктури, який включає:пресове кування заготівки у відкритому штампі при температурі кування в першому напрямку кування до межі пластичності при обтисненні металевого матеріалу;повторення пресового кування заготівки у відкритому штампі в першому напрямку кування до межі пластичності при обтисненні один або більше разів при температурі кування,...

Номер патенту: 115157

Опубліковано: 25.09.2017

Автори: Тома Жан-Філіпп, Брайан Девід Дж., Мантіон Джон В.

МПК: C22C 14/00, B21J 1/00, B21J 5/02 ...

Мітки: способи, сплавів, титану, обробки

Формула / Реферат:

1. Спосіб модифікування розміру зерна заготовки, яка містить сплав титану, що включає:бета-відпал заготовки;охолодження бета-відпаленої заготовки до температури нижче температури бета-переходу сплаву титану; івсебічне кування заготовки, яке включає:кування на пресі заготовки при температурі кування заготовки, що знаходиться в діапазоні температур кування заготовки, в напрямку першої ортогональної осі заготовки зі...

Номер патенту: 113792

Опубліковано: 10.03.2017

Автори: Пилипенко Андрій Петрович, Чаусов Микола Георгійович, Ковбаса Володимир Петрович, Березін Валентин Борисович

МПК: C21D 7/10, C22F 1/18, G01N 3/08 ...

Мітки: зміни, деформаційний, титанових, структури, вихідної, сплавів, двофазних, спосіб

Формула / Реферат:

Деформаційний спосіб зміни вихідної структури двофазних титанових сплавів, який полягає в тому, що зразки титанового сплаву монотонно одновісно деформують шляхом розтягу при заданій температурі до малих ступенів деформації і потім повністю розвантажують, а вплив способу навантаження на вихідну структуру титанового сплаву оцінюють фізичними методами, який відрізняється тим, що зразки титанового сплаву деформують шляхом розтягу в пружній...

Номер патенту: 113251

Опубліковано: 26.12.2016

Автори: Марущак Павло Орестович, Чаусов Микола Георгійович, Пилипенко Андрій Петрович, Ковбаса Володимир Петрович

МПК: G01N 3/18, C22F 1/18, G01N 3/08 ...

Мітки: розтягу, сплав, імпульсного, статичному, енергії, титановій, введення, оцінки, спосіб

Формула / Реферат:

1. Спосіб оцінки імпульсного введення енергії в конструкційний матеріал при статичному розтягу, який полягає в тому, що зразки вихідного матеріалу статично розтягують при кімнатній температурі (18…22 °C) до різних ступенів деформації, після чого піддають дії заданих імпульсних підвантажень, а потім зразки повністю розвантажують і повторно статично розтягують до руйнування, а вплив імпульсного введення енергії в матеріал оцінюють за...

Номер патенту: 113222

Опубліковано: 26.12.2016

Автори: Чаусов Микола Георгійович, Пилипенко Андрій Петрович

МПК: G01N 3/08, G01N 3/28, C22F 1/18 ...

Мітки: титановій, введення, енергії, імпульсного, сплав, статичному, спосіб, розтягу, оцінки

Формула / Реферат:

Спосіб оцінки імпульсного введення енергії у конструкційний матеріал при статичному розтягу, який полягає в тому, що зразки вихідного матеріалу статично розтягують до різних ступенів деформації, після чого піддають дії заданих імпульсних підвантажень, розвантажують і повторно статично розтягують до руйнування, а вплив імпульсного введення енергії в матеріал оцінюють за зміною міцнісних і пластичних властивостей на різних стадіях у порівнянні...

Номер патенту: 113221

Опубліковано: 26.12.2016

Автори: Чаусов Микола Георгійович, Пилипенко Андрій Петрович

МПК: G01N 3/28, G01N 3/08, C22F 1/18 ...

Мітки: введення, імпульсного, енергії, сплав, титановій, спосіб, оцінки

Формула / Реферат:

Спосіб оцінки імпульсного введення енергії у конструкційний матеріал, який включає наступні дії: зразки вихідного матеріалу статично розтягують до різних ступенів деформації, після чого піддають дії заданих імпульсних підвантажень, а потім зразки повністю розвантажують і повторно статично розтягують, який відрізняється тим, що як конструкційний матеріал використовують зразки титанового сплаву з наявною вихідною площадкою текучості, які...

Номер патенту: 113149

Опубліковано: 26.12.2016

Автори: Де Соуза Урбан Дж., Форбз Джоунс Робін М., Мантіон Джон В., Кеннеді Річард Л., Тома Жан-Філіпп, Девіс Р. Марк, Мінісандрам Рамеш С.

МПК: C22F 1/18, C22C 14/00, B21J 5/02 ...

Мітки: маршруті, титану, технологічні, сплавів

Формула / Реферат:

1. Спосіб подрібнення розміру зерен заготовки, яка містить металевий матеріал, вибраний з титану і сплаву титану, що включає:нагрівання заготовки до температури кування заготовки в ділянці альфа+бета-фаз металевого матеріалу, причому температура кування заготовки знаходиться в діапазоні від температури на 55,6 ºС нижче температури (Тβ) бета-переходу металевого матеріалу до температури на 388,9 ºС нижче температури...

Номер патенту: 110475

Опубліковано: 10.10.2016

Автори: Тарасов Олександр Федорович, Коцюба Віктор Юрійович, Павленко Дмитро Вікторович, Ткач Дар'я Володимирівна, Бейгельзимер Яків Юхимович

МПК: C22F 1/18

Мітки: спосіб, сплавів, лопаток, залізонікелевих, заготовок, компресору, виготовлення

Формула / Реферат:

Спосіб виготовлення заготовок із залізонікелевих сплавів для лопаток газотурбінних двигунів, при якому заготовку нагрівають, піддають інтенсивній пластичній деформації (гвинтовій екструзії), а саме пропускають через матрицю з гвинтовим каналом, переріз якого співпадає з перерізом заготовки, є перпендикулярним до осі пресування та постійним уздовж неї, а кут нахилу гвинтової лінії до осі пресування змінюється по висоті каналу матриці, маючи...

Номер патенту: 112295

Опубліковано: 25.08.2016

Автор: Брайан Девід Дж.

МПК: C22F 1/16, C22F 1/18, C22C 14/00 ...

Мітки: сплавів, обробка

Формула / Реферат:

1. Спосіб формування виробу з α+β-титанового сплаву, що включає:       холодну обробку тиском α+β-титанового сплаву при температурі в діапазоні від температури навколишнього середовища до 500 °F (260 °C), і      старіння α+β-титанового сплаву при температурі в діапазоні від 700 °F (371 °C) до 1200 °F (649 °C) після холодної обробки тиском,      причому спосіб не включає...

Номер патенту: 111336

Опубліковано: 25.04.2016

Автор: Брайан Девід Дж.

МПК: B21D 3/00, B21D 1/00, B21D 3/12 ...

Мітки: сплаву, гаряча, титанового, розтяжкою, високоміцного, області, правка

Формула / Реферат:

1. Спосіб правки підданої дисперсійному твердненню металевої заготовки, вибраної зі сплавів на основі титану, на основі нікелю, на основі алюмінію або основі заліза, що включає:      нагрівання підданої дисперсійному твердненню металевої заготовки до температури правки, причому температура правки знаходиться у діапазоні температур правки від 0,3 температури плавлення в градусах Кельвіна (0,3Тm) підданої дисперсійному твердненню...

Номер патенту: 110949

Опубліковано: 10.03.2016

Автори: Байха Томас Д., Брайан Девід Дж., Мантіон Джон В.

МПК: C22C 14/00, B62D 29/00, A61L 27/06 ...

Мітки: сплав, пластичністю, міцністю, високою

Формула / Реферат:

1. Альфа/бета-титановий сплав, що містить у масових відсотках від загальної маси сплаву:від 3,9 до 4,5 алюмінію,від 2,2 до 3,0 ванадію,від 1,2 до 1,8 заліза,від 0,24 до 0,30 кисню,до 0,08 вуглецю,до 0,05 азоту,до 0,015 водню,і у цілому до 0,30 інших елементів, при цьому загалом до 0,30 мас. % інших елементів включає в себе:менше ніж 0,005 кожного із бору або ітрію,не...

Номер патенту: 110948

Опубліковано: 10.03.2016

Автор: Брайан Девід Дж.

МПК: A61L 27/06, C22C 14/00, B62D 29/00 ...

Мітки: вироби, заготовки, титанового, кріпильні, виробів, високоміцні, сплаву, кріпильних

Формула / Реферат:

1. Виріб, що вибраний з кріпильного виробу з титанового сплаву і заготовки кріпильного виробу з титанового сплаву, що включає гарячекатаний, оброблений на твердий розчин і зістарений альфа/бета-титановий сплав, який містить у масових відсотках:від 3,9 до 4,5 алюмінію,від 2,2 до 3,0 ванадію,від 1,2 до 1,8 заліза,від 0,24 до 0,3 кисню,аж до 0,08 вуглецю,аж до 0,05 азоту,аж до 0,3 в сумі інших...

Номер патенту: 109892

Опубліковано: 26.10.2015

Автор: Брайан Девід Дж.

МПК: C22C 14/00, C22F 1/18

Мітки: титанового, обробки, термомеханічної, сплаву, спосіб, варіанти

Формула / Реферат:

1. Спосіб термомеханічної обробки титанового сплаву, що включає: пластичне деформування титанового сплаву при температурі в зоні альфа-бета-фаз титанового сплаву до еквівалентної пластичної деформації з щонайменше 25%-им зменшенням площі, причому еквівалентна пластична деформація з щонайменше 25%-им зменшенням площі відбувається в температурному діапазоні пластичної деформації від 10 °С нижче температури бета-переходу титанового...

Номер патенту: 109305

Опубліковано: 10.08.2015

Автори: Дрінг Кевін, Енсруд Ола, Колбу Арне, Гулбраннсен-Даль Сверре

МПК: B22F 3/16, B23K 35/32, C22B 34/12 ...

Мітки: виготовлення, спосіб, титанового, сплаву, зварювального, дроту

Формула / Реферат:

1. Спосіб виготовлення зварювального дроту з титанового сплаву, що включає наступні послідовні етапи:a) одержання заготівки шляхом:змішування частинок титанової губки з діаметрами в інтервалі від 0,5 до 10 мм з однією або більше порошкоподібними легувальними домішками з розмірами частинок в інтервалі 50-250 мкм,холодного компактування приготовленої суміші та додаткової дії на одержану суміш, що містить мастило, тиском в...

Номер патенту: 108961

Опубліковано: 25.06.2015

Автори: Лавриненко Сергій Дмитрович, Воєводін Віктор Миколайович, Неклюдов Іван Матвійович, Стребкова Ольга Анатоліївна, Ошкадьоров Станіслав Петрович, Ладохін Сергій Васильович, Данько Сергій Вікторович

МПК: C22C 16/00, C22F 1/18

Мітки: спосіб, інтерметалідами, сплаву, основі, зміцнення, цирконію

Формула / Реферат:

1. Спосіб зміцнення інтерметалідами сплаву на основі цирконію, що включає легування сплаву металами, які нерозчинні у α-цирконії з подальшим нагріванням легованого сплаву до температури вище температури α→b перетворення, який відрізняється тим, що легують сплав металами з групи: алюміній, молібден, олово, вольфрам, ванадій, після подальшого нагрівання здійснюють гартування сплаву з утворенням фаз мартенситної ґенези,...

Номер патенту: 108318

Опубліковано: 10.04.2015

Автори: Шульгін Микола Анатолійович, Калиновський Валерій Володимирович, Валіахмєтов Олєг Раязовіч, Соколенко Володимир Іванович, Імаєв Рєнат Мазітовіч, Галєєв Рафаіл Мансуровіч, Хаймович Павло Олександрович, Волчок Олег Йосипович, Мац Олександр Владиславович, Оковит Володимир Степанович

МПК: C22C 14/00, C22F 1/18, C21D 1/00 ...

Мітки: сплаву, вт-6, титанового, спосіб, обробки

Формула / Реферат:

Спосіб обробки титанового сплаву ВТ-6, що включає проведення циклічних пластичних деформацій шляхом всебічного ізотермічного кування зі зниженням температури деформації в інтервалі 700-600 °C і зміною умов деформації багаторазовим поворотом заготовки щодо осі деформації в сукупності з операціями осаджування і протягування до отримання ультрадрібнозернистої структури, який відрізняється тим, що заготовку додатково деформують шляхом...

Номер патенту: 94990

Опубліковано: 10.12.2014

Автори: Статкевич Ігор Іванович, Великоіваненко Олена Андріївна, Асніс Юхим Аркадійович, Гохман Олександр Рафаїлович, Письменний Олексій Олександрович, Жуковський Вадим Кирилович, Піскун Наталія Василівна

МПК: C22F 1/18

Мітки: термічної, титан-алюміній, спосіб, системі, обробки, інтерметаліду

Формула / Реферат:

1. Спосіб термічної обробки інтерметаліду системи титан-алюміній, який отриманий індукційною зонною плавкою, який характеризується тим, що термічну обробку зливка проводять відразу після закінчення процесу плавки індуктором, який здійснює додатковий нагрів зливка, при цьому зливок рухається крізь нього до своєї середини.2. Спосіб за п. 1, який відрізняється тим, що швидкість руху зливка через індуктор складає 2/3 від швидкості плавки,...

Номер патенту: 106712

Опубліковано: 25.09.2014

Автори: Фудзіі Хідекі, Кунієда Томонорі, Тацудзава Есицугу, Такахасі Кадзухіро

МПК: B22D 30/00, B22D 21/00, B22D 7/00 ...

Мітки: спосіб, сляб, прокатці, застосування, отримання, гарячій, титановій

Формула / Реферат:

1. Титановий сляб для гарячої прокатки, отриманий з технічно чистого титану, який відрізняється тим, що середня концентрація Fe до глибини 10 мм в напрямку товщини від поверхневого шару поверхні, яка відповідає поверхні прокатки, менша або дорівнює 0,01 мас. %.2. Титановий сляб за п. 1, який відрізняється тим, що в перерізі, перпендикулярному подовжньому напрямку сляба для гарячої прокатки, колишні b-зерна структури є...

Номер патенту: 92330

Опубліковано: 11.08.2014

Автори: Осташ Орест Петрович, Івасишин Андрій Дмитрович

МПК: C22F 1/00, C22F 1/18, C22C 14/00 ...

Мітки: спосіб, системі, доевтектичних, термічної, ti-si-al-zr, обробки, титанових, композитів, литих

Формула / Реферат:

1. Спосіб термічної обробки для підвищення циклічної тріщиностійкості литих доевтектичних титанових композитів системи Ti-Si-Al-Zr на повітрі і в корозивному середовищі, який включає нагрів матеріалу до заданої температури, витримування при цій температурі протягом заданого часу і охолодження до кімнатної температури, який відрізняється тим, що для забезпечення пластинчастої структури матриці матеріал нагрівають і витримують за температури...

Номер патенту: 85152

Опубліковано: 11.11.2013

Автори: Лобода Петро Іванович, Биба Євген Георгійович

МПК: B22F 3/16, C22C 1/04, C22C 14/00 ...

Мітки: коливань, механічних, використанням, вт1-00, сплаву, отримання, титанового, виробів, спосіб

Формула / Реферат:

Спосіб отримання виробів з титанового сплаву з використанням механічних коливань, що включає компактування порошку гідриду титану у виріб, нагрів до температури спікання, охолодження, який відрізняється тим, що використовують електронно-променевий нагрів зі швидкістю 5,5 град/с та охолодженням зі швидкістю 21 град/с, з додатковим накладанням механічних коливань з частотою 22000 Гц.

Номер патенту: 81692

Опубліковано: 10.07.2013

Автори: Овчинников Олександр Володимирович, Павленко Дмитро Вікторович, Кулагін Роман Юрійович, Варюхін Дмитро Вікторович, Качан Олексій Якович, Коваленко Тамара Олександрівна, Распорня Дмитро Володимирович, Шевченко Володимир Григорович

МПК: C22F 1/18

Мітки: сплавів, титанових, газотурбінних, заготовки, двигунів, виготовлення, лопаток, спосіб

Формула / Реферат:

Спосіб виготовлення заготовки з титанових сплавів для лопаток газотурбінних двигунів, при якому заготовку піддають інтенсивній пластичній деформації з накопиченням логарифмічного ступеня деформації е³4, а саме пропускають через матрицю з гвинтовим каналом, переріз якого є перпендикулярним до осі пресування та постійним уздовж неї, а кут нахилу гвинтової лінії до осі пресування змінюється по довжині або висоті матриці, маючи нульове...

Номер патенту: 97822

Опубліковано: 26.03.2012

Автори: Дахльбек Матс, Кінг Стівен, Бейтс Джон, Хальстадіус Ларс, Комсток Роберт, Дохерті Джеймс

МПК: C22F 1/18, C22C 16/00

Мітки: спосіб, стрижнів, ґратки, установки, блока, заготовки, вставляння, цирконієвого, одержання, сплаву, виготовлення, листа, роздільної, ядерної, тепловидільного, паливних

Формула / Реферат:

1. Спосіб виготовлення листа (2) з цирконієвого сплаву як заготовки для одержання роздільної ґратки (3) тепловидільного блока ядерної установки, за яким, як вихідну заготовку, використовують попередньо підданий гарячій прокатці лист (1) з цирконієвого сплаву, що містить площину (ВА), який відрізняється тим, що у ньому:піддають лист (2) з цирконієвого сплаву принаймні підготовчому холодному прокатуванню і кінцевому холодному...

Номер патенту: 81167

Опубліковано: 10.12.2007

Автори: Вахрушева Віра Сергіївна, Благова Валентина Олексіївна, Дергач Тетяна Олександрівна, Буряк Тетяна Миколаївна, Сокуренко Віктор Павлович, Сухомлин Георгій Дмитрович, Коленкова Оксана Анатоліївна

МПК: B21C 23/02, C22F 1/18

Мітки: спосіб, виготовлення, труб, цирконієвих

Формула / Реферат:

Спосіб виготовлення цирконієвих труб, що включає пресування трубної заготовки, нагрітої до температури, відповідної b-області, із заздалегідь нанесеним на неї захисним покриттям і подальшим гартуванням у воді, а також багатопрохідну холодну прокатку труби до готового розміру із здійсненням її термообробки після кожного з проходів, який відрізняється тим, що цирконієвий сплав пресованих заготовок вибирають, виходячи з величини вихідного...

Номер патенту: 80151

Опубліковано: 27.08.2007

Автор: Вудфілд Ендрю Філліп

МПК: C22F 1/18

Мітки: вироби, цим, виготовлені, способом, виробів, альфа-бета, спосіб, обробки, титанового, варіанти, сплаву

Формула / Реферат:

1. Спосіб обробки виробу з альфа-бета титанового сплаву, що включає стадії, на яких: забезпечують заготовку з альфа-бета титанового сплаву, який має область бета-фази та область альфа-бета фази на своїй фазовій діаграмі, потім механічно обробляють заготовку при першій температурі з області альфа-бета фази, потім швидко охолоджують заготовку від першої температури області альфа-бета фази, потім механічно обробляють заготовку при другій...

Номер патенту: 79864

Опубліковано: 25.07.2007

Автори: Марковський Павло Е., Сергієнко Григорій А., Бондарчук Вадим І., Івасишин Орест М., КІНСТЛЕР Моніка Д., Білоусов Ігор В.

МПК: C23C 14/58, C22F 1/18

Мітки: титановій, варіанти, напиленого, матеріалу, обробки, основі, компонент, спосіб

Формула / Реферат:

1. Спосіб обробки напиленого матеріалу на титановій основі від первісного стану до обробленого стану, який включає нагрівання від першої температури до другої температури, причому перша температура є нижчою за зрівноважений β-трансус, а друга температура є вищою за зрівноважений β-трансус, і процес нагрівання включає частину зі швидкістю, що перевищує 5°С/сек., і охолодження з другої температури до третьої температури, нижчої за...

Номер патенту: 22693

Опубліковано: 25.04.2007

Автори: Марковський Павло Євгенович, Моляр Олександр Григорович, Теруков Андрій Вікторович, Матвійчук Юрій Васильович, Івасишин Орест Михайлович

МПК: C22F 1/18

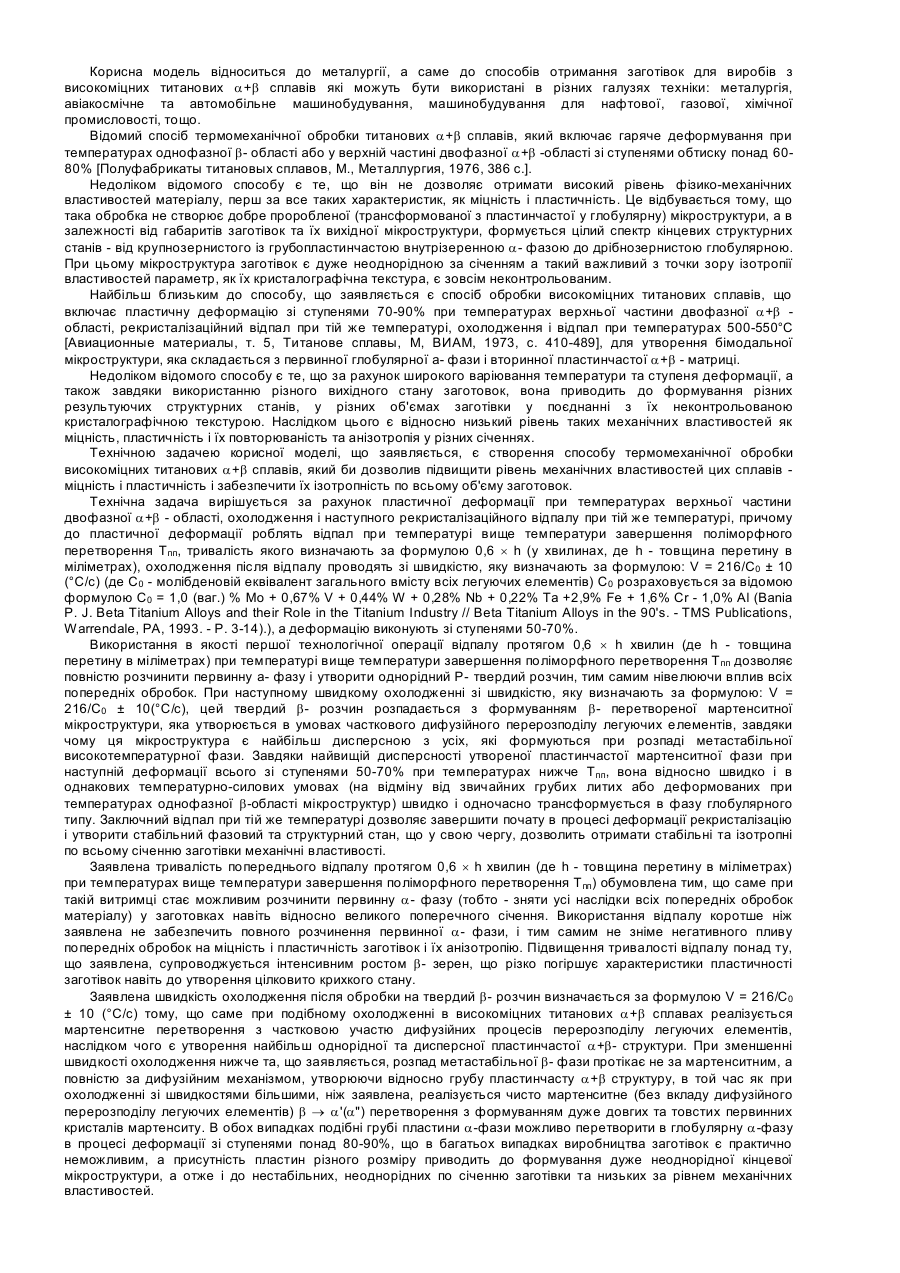

Мітки: термомеханічної, сплавів, високоміцних, обробки, спосіб, a+b-титанових

Формула / Реферат:

Спосіб термомеханічної обробки високоміцних α+β-титанових сплавів, який включає пластичну деформацію при температурах верхньої частини двофазної α+β-області, охолодження і наступний рекристалізаційний відпал при тій же температурі, який відрізняється тим, що перед пластичною деформацією виконують відпал при температурі вище температури завершення поліморфного перетворення Тпп, тривалість якого визначають за формулою 0,6 х...

Номер патенту: 77399

Опубліковано: 15.12.2006

Автори: Мон Клод, Барб'єр Бландін, Галюа Філіп, Віньоль Паскаль, Венар Агат

МПК: C22F 1/18, C22C 14/00, B21K 3/00 ...

Мітки: виготовлення, спосіб, квазі-b-титану, b-титану, виготовлений, сплаву, виріб

Формула / Реферат:

1. Виріб з товщиною менше 10 мм, несиметричний відносно осі, виготовлений зі сплавів β-титану або квази-β-титану і що має мікроструктуру серцевини, утворену цільними зернами зі ступенем витягнення вище 4 і еквівалентним діаметром від 10 до 300 мкм.2. Виріб за п. 1, який відрізняється тим, що одержаний методом кування.3. Виріб за п. 1 або 2, який відрізняється тим, що являє собою лопатку компресора турбомашини.4....

Номер патенту: 51233

Опубліковано: 15.09.2005

Автори: Федоров Валерій Васильович, Басараба Юрій Борисович, Синюшко Василь Григорович, Тростянчин Андрій Миколайович, Булик Ігор Іванович

МПК: C22F 1/18, C22F 1/02

Мітки: сполук, спосіб, гомогенізації, гідридоутворюючих, варіанти, інтерметалічних, металів

Формула / Реферат:

У теперішній час у складі композиційних добавок широко використовуються оксигенати, до яких належать низькомолекулярні спирти, їх прості ефіри та суміші ["Химия и технология топлив и масел", 1994, №2, с. 35-38].Використання оксигенатів сприяє зниженню утворення вуглецевих відкладень і зменшує вміст токсичного окису вуглецю у відпрацьованих газах. Основними недоліками оксигенатів є необхідність використання їх у великих...

Номер патенту: 72159

Опубліковано: 17.01.2005

Автори: Маркова Ірина Анатоліївна, Шаповалова Оксана Михайлівна, Лавров Олексій Сергійович

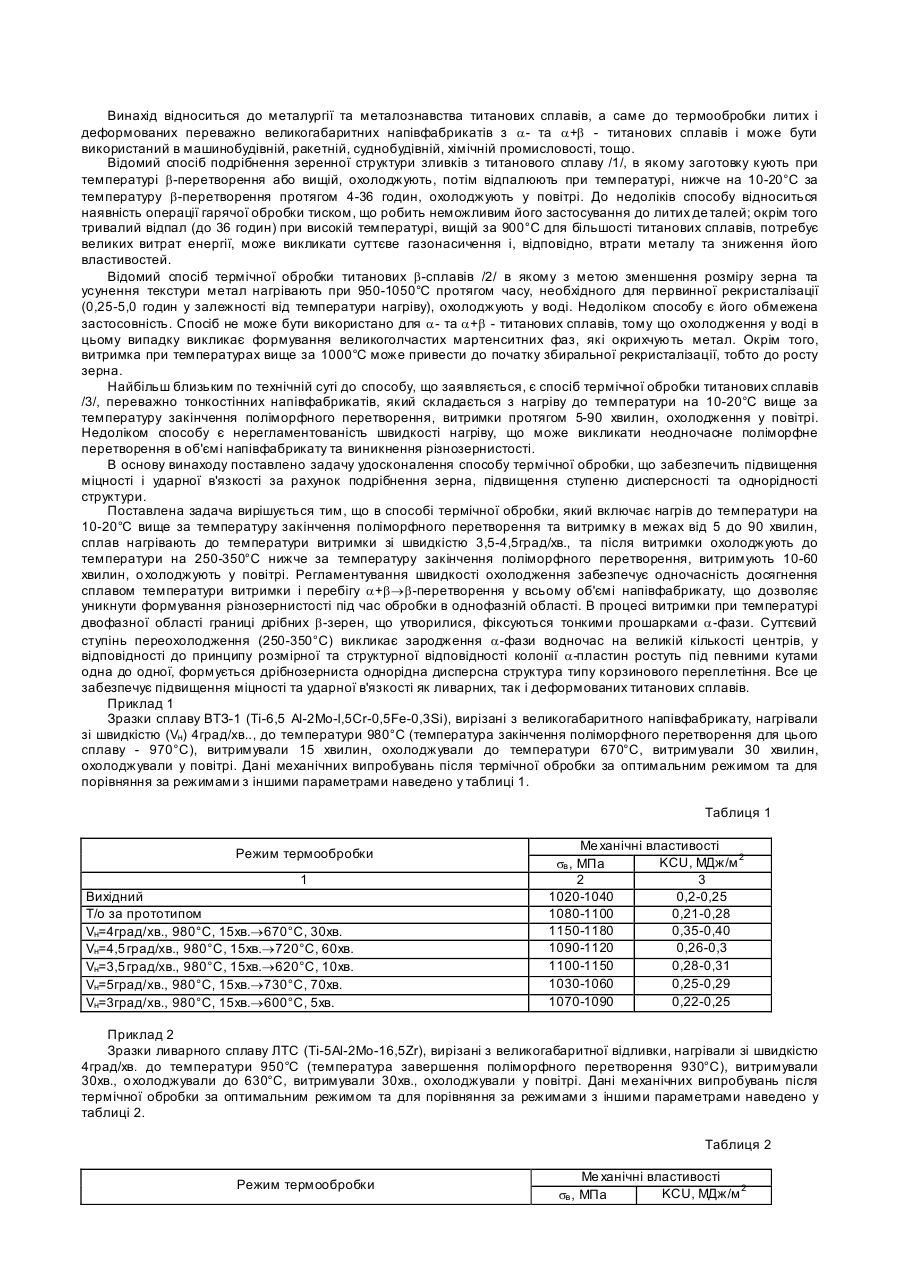

МПК: C22F 1/18

Мітки: титанових, обробки, термічної, сплавів, спосіб

Формула / Реферат:

Спосіб термічної обробки титанових сплавів, переважно великогабаритних напівфабрикатів, який включає нагрів до температури на 10-20°С вище за температуру закінчення поліморфного перетворення, витримку в межах від 5 до 90 хвилин, який відрізняється тим, що титанові сплави нагрівають зі швидкістю 3,5-4,5 град/хв та після витримки охолоджують до температури на 250-350°С нижче за температуру закінчення поліморфного перетворення, витримують...

Номер патенту: 3663

Опубліковано: 15.12.2004

Автор: Дзядикевич Юрій Володимирович

МПК: C22F 1/18

Мітки: спосіб, підвищення, сплавів, вольфраму, молібдену, пластичності

Формула / Реферат:

Спосіб підвищення пластичності молібдену і вольфраму та їх сплавів шляхом термічної обробки, який відрізняється тим, що метали попередньо відпалюють у хімічно активному порошковому середовищі, що містить, мас. %: титан 28 хром 30 магній 25 церій 3 лантан 5 ...

Номер патенту: 70366

Опубліковано: 15.10.2004

Автори: Петрунько Анатолій Миколайович, Саввакін Дмитро Георгійович, Дрозденко Віктор Антонович, Фроєс Френсіс Херберт, Івасишин Орест Михайлович, Моксон Владімір С.

МПК: C22C 14/00, C22C 1/04, B22F 3/16 ...

Мітки: спосіб, виробів, сплавів, отримання, титанових

Формула / Реферат:

1. Спосіб отримання виробів з титанових сплавів, який включає: змішування порошку основи, що містить титан, з порошками легуючих елементів, які утворюють з титаном сплави, пресування у виріб та спікання у вакуумі при температурах, при яких не утворюється жодної рідкої фази, який відрізняється тим, що як основу, яка містить титан, використовують порошок гідриду титану з розміром часток <100 мкм, змішують з порошками легуючих елементів з...

Номер патенту: 53696

Опубліковано: 17.02.2003

Автори: Бочаров Олєг Вікторовіч, АКТУГАНОВА Єлєна Ніколаєвна, ШЄВНІН Юрій Павловіч, Котрєхов Владімір Андрєєвіч, СЄЛІВЄРСТОВ Владімір Фьодоровіч, Лосіцкій Анатолій Францєвіч, Нікуліна Антоніна Васільєвна, БУХОВЦЄВ Віктор Фьодоровіч, Заводчіков Сєргєй Юрьєвіч

МПК: C22C 16/00, C22F 1/18, G21C 3/02 ...

Мітки: спосіб, трубних, виготовлення, виробів, варіанти, цирконієвих, сплавів

Формула / Реферат:

1. Спосіб виготовлення трубних виробів з бінарних цирконієвих сплавів, який включає виготовлення зливка, його попередню бета-деформаційну обробку до одержання вихідної заготовки, одержання трубної заготовки шляхом гарячого формування вихідної заготовки при температурі існування альфа-цирконію, холодне деформування трубної заготовки з проміжними відпалами при температурі існування альфа-цирконію та доводку її до готового виробу, який...

Номер патенту: 53076

Опубліковано: 15.01.2003

Автори: Маркова Ірина Анатоліївна, Сусленкова Світлана Василівна, Шаповалова Оксана Михайлівна

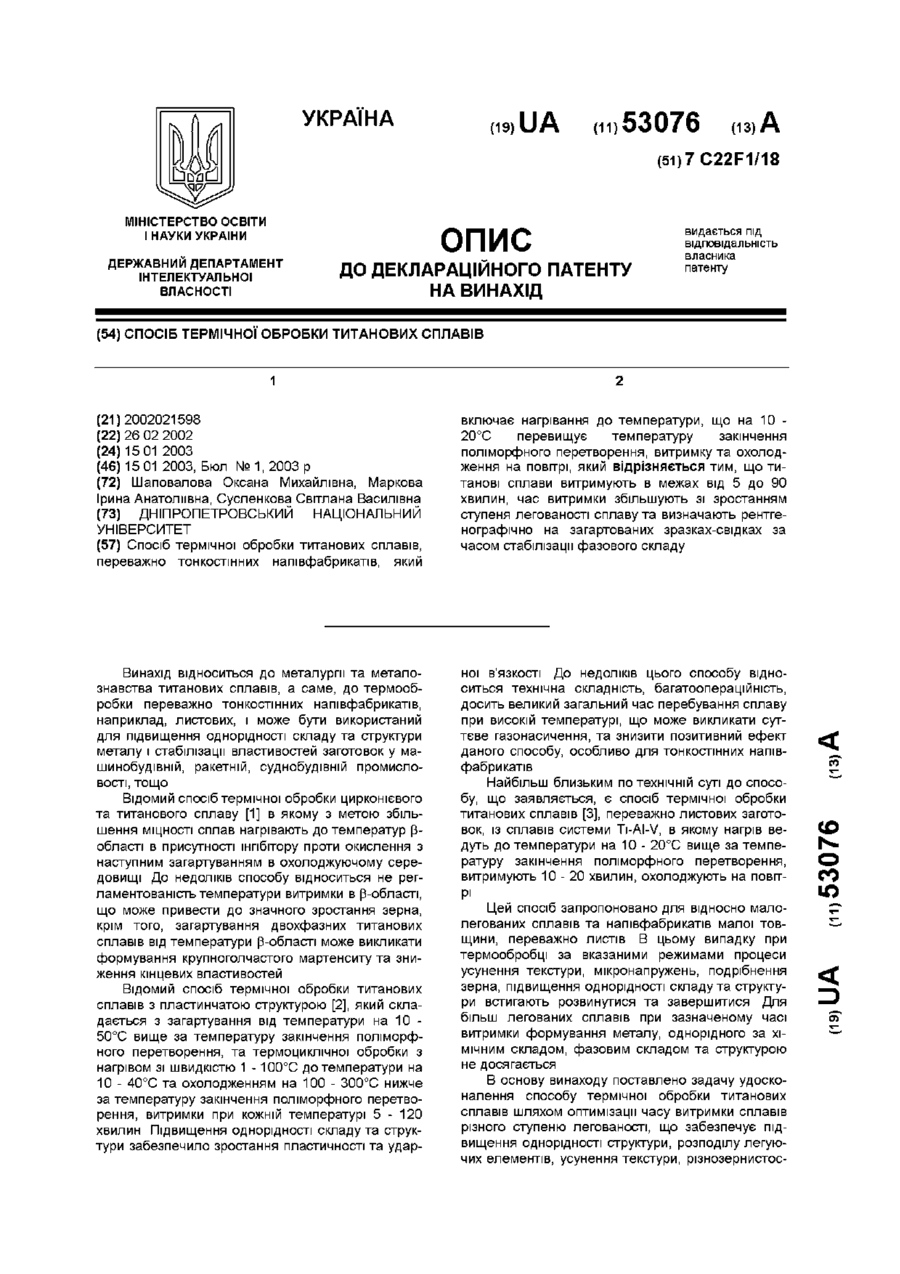

МПК: C22F 1/18

Мітки: обробки, спосіб, титанових, сплавів, термічної

Формула / Реферат:

Спосіб термічної обробки титанових сплавів, переважно тонкостінних напівфабрикатів, який включає нагрівання до температури, що на 10-20 °С перевищує температуру закінчення поліморфного перетворення, витримку та охолодження на повітрі, який відрізняється тим, що титанові сплави витримують в межах від 5 до 90 хвилин, час витримки збільшують зі зростанням ступеня легованості сплаву та визначають рентгенографічно на загартованих зразках-свідках...

Номер патенту: 40862

Опубліковано: 15.08.2001

Автори: Матвійчук Юрій Васильович, Івасишин Орест Михайлович, Марковський Павло Євгенович

МПК: C22F 1/18

Мітки: сплавів, спосіб, високоміцних, бета-титанових, обробки, термо-механічної

Формула / Реферат:

Спосіб термомеханічної обробки високоміцних бета-титанових сплавів, який включає: холодну деформацію не менш ніж на 50%, наступне швидке нагрівання, повторення циклу деформації і нагрівання та заключне старіння, який відрізняється тим, що перед першою деформацією сплав піддають попередньому швидкому нагріванню до температур в інтервалі від температури закінчення поліморфного перетворення (Тпп) до Тпп+80°С, кожне нагрівання після деформації...

Номер патенту: 40606

Опубліковано: 15.08.2001

Автори: Ное Андреас, Баукло Дітер, Ное Рольф

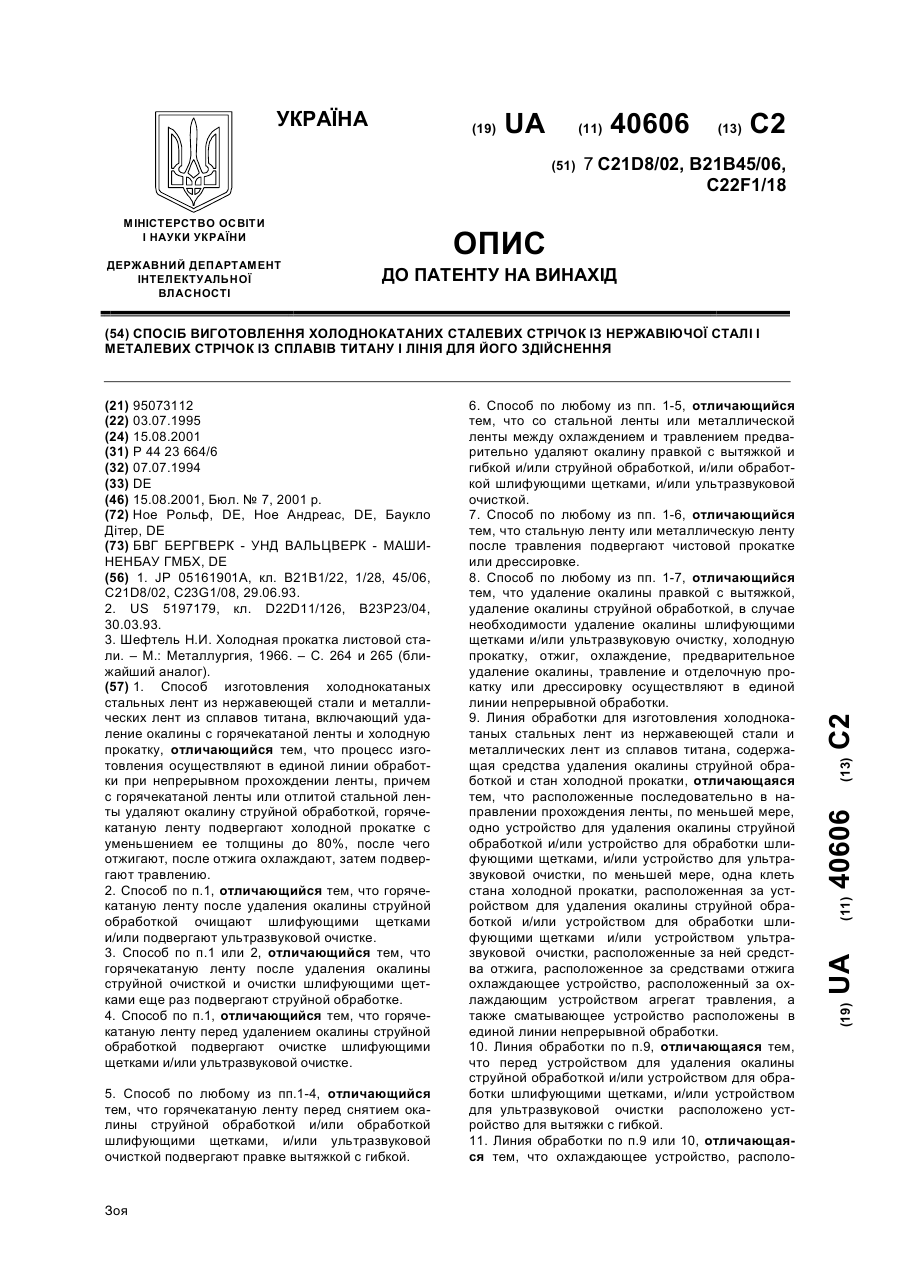

МПК: B21B 45/04, C21D 8/02, C22F 1/18 ...

Мітки: стрічок, виготовлення, здійснення, нержавіючої, металевих, сталі, лінія, спосіб, титану, холоднокатаних, сталевих, сплавів

Формула / Реферат:

1. Способ изготовления холоднокатаных стальных лент из нержавеющей стали и металлических лент из сплавов титана, включающий удаление окалины с горячекатаной ленты и холодную прокатку, отличающийся тем, что процесс изготовления осуществляют в единой линии обработки при непрерывном прохождении ленты, причем с горячекатаной ленты или отлитой стальной ленты удаляют окалину струйной обработкой, горячекатаную ленту подвергают холодной прокатке с...

Номер патенту: 30238

Опубліковано: 15.11.2000

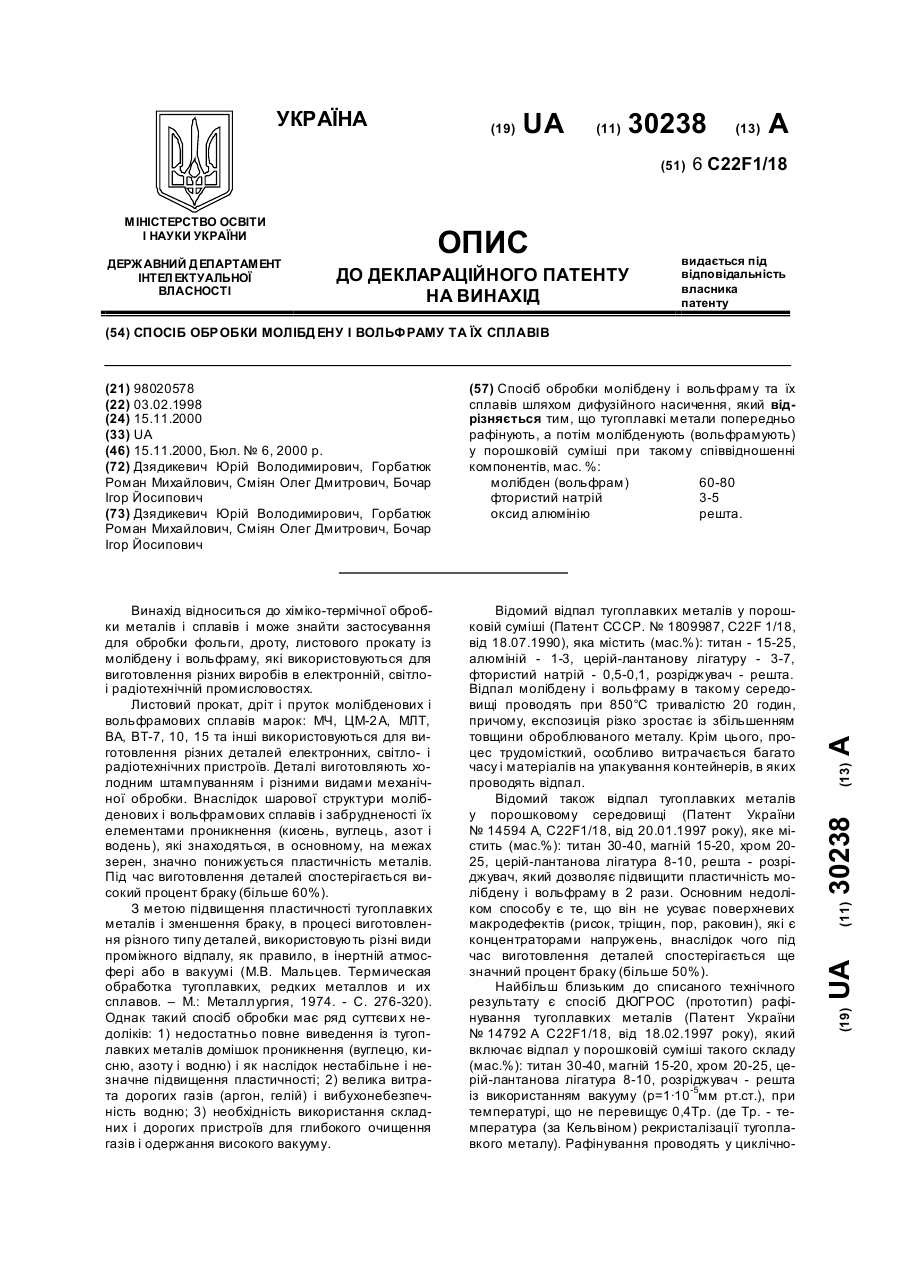

Автори: Бочар Ігор Йосипович, Сміян Олег Дмитрович, Дзядикевич Юрій Володимирович, Горбатюк Роман Михайлович

МПК: C22F 1/18

Мітки: обробки, вольфраму, молібдену, спосіб, сплавів

Формула / Реферат:

Спосіб обробки молібдену і вольфраму та їх сплавів шляхом дифузійного насичення, який відрізняється тим, що тугоплавкі метали попередньо рафінують, а потім молібденують (вольфрамують) у порошковій суміші при такому співвідношенні компонентів, мас. %: молібден (вольфрам) 60-80 фтористий натрій 3-5 оксид алюмінію решта.

Номер патенту: 18386

Опубліковано: 25.12.1997

Автори: Платонов Павло Володимирович, Гайдамаченко Георгій Семенович, Грицина Віктор Михайлович, Роенко Микола Михайлович, Ожигов Леонід Семенович, Савченко Володимир Іванович, Зеленський Віктор Федотович, Стукалов Анатолій Іванович, Неклюдов Іван Матвійович, Воеводін Віктор Миколайович

МПК: C22F 1/18

Мітки: обробки, спосіб, термічної, сплавів, цирконієвих

Формула / Реферат:

Способ термической обработки циркониевых сплавов, преимущественно цирконий-ниобиевых, включающий нагрев до температуры существования b-фазы циркония со скоростью не менее 100°C/с, выдержку при этих температурах, охлаждение до комнатной температуры в воде или других средах и отжиг при 540 - 580°C, отличающийся тем, что нагрев сплавов проводят до температуры (920 - 950)°C, выдержку осуществляют в течение времени не более 15с, с последующим...

Номер патенту: 14792

Опубліковано: 18.02.1997

Автори: Сміян Олег Дмитрович, Дзядикевич Юрій Володимирович, Горбатюк Роман Михайлович

МПК: C22F 1/18

Мітки: спосіб, металів, рафінування, тугоплавких, сплавів, дюгрос

Формула / Реферат:

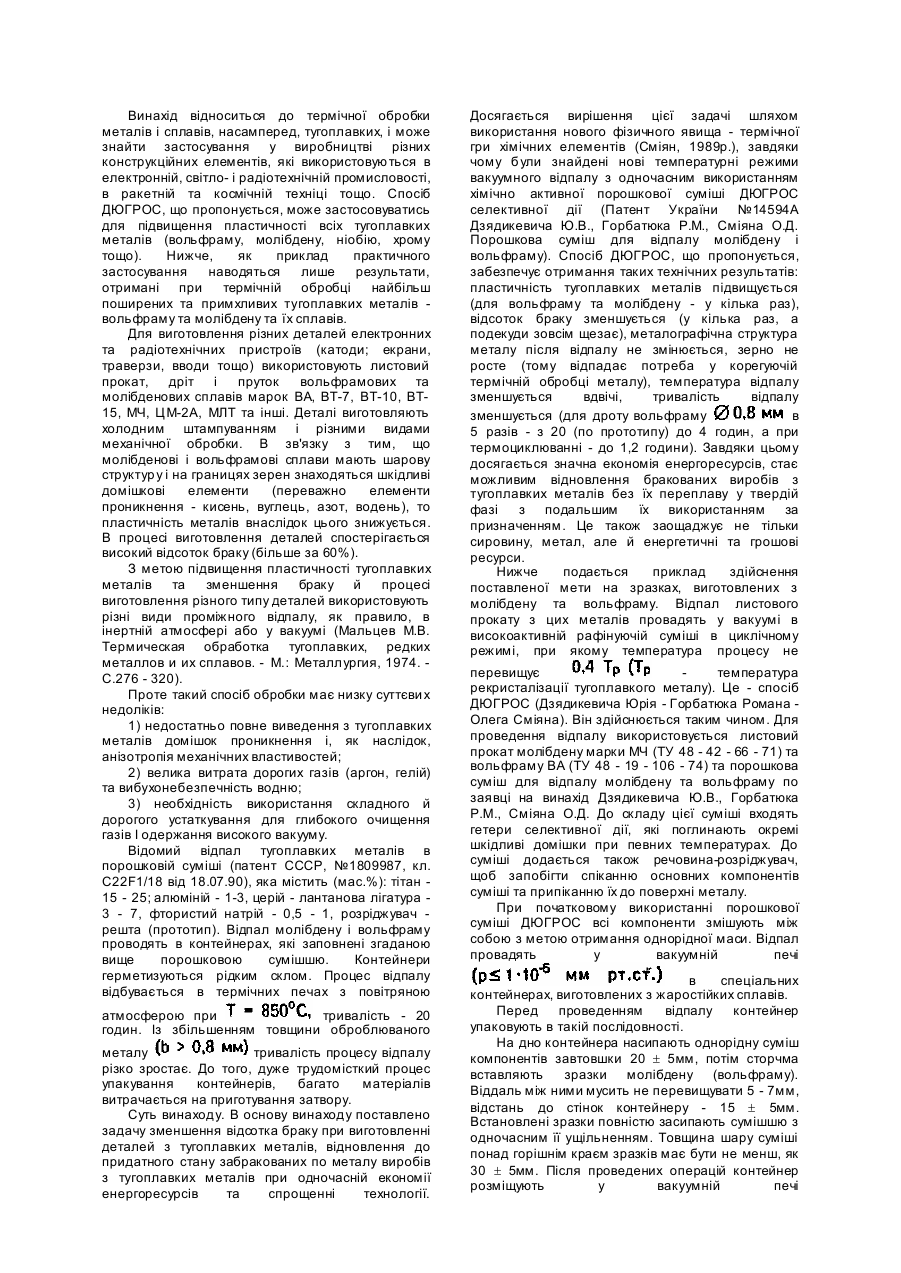

1. Спосіб рафінування тугоплавких металів і сплавів шляхом відпалу в порошковій суміші, який відрізняється тим, що рафінування провадять у вакуумі не гірше за 10 Па (10 мм рт.ст.) при температурі, що не перевищує 0,4 Тр (де Тр - тем­пература - за Кельвіном - рекристалізації туго­плавкого металу).2....

Номер патенту: 14594

Опубліковано: 20.01.1997

Автори: Горбатюк Роман Михайлович, Сміян Олег Дмитрович, Дзядикевич Юрій Володимирович

МПК: C22F 1/18

Мітки: відпалу, молібдену, порошкова, вольфраму, суміш

Формула / Реферат:

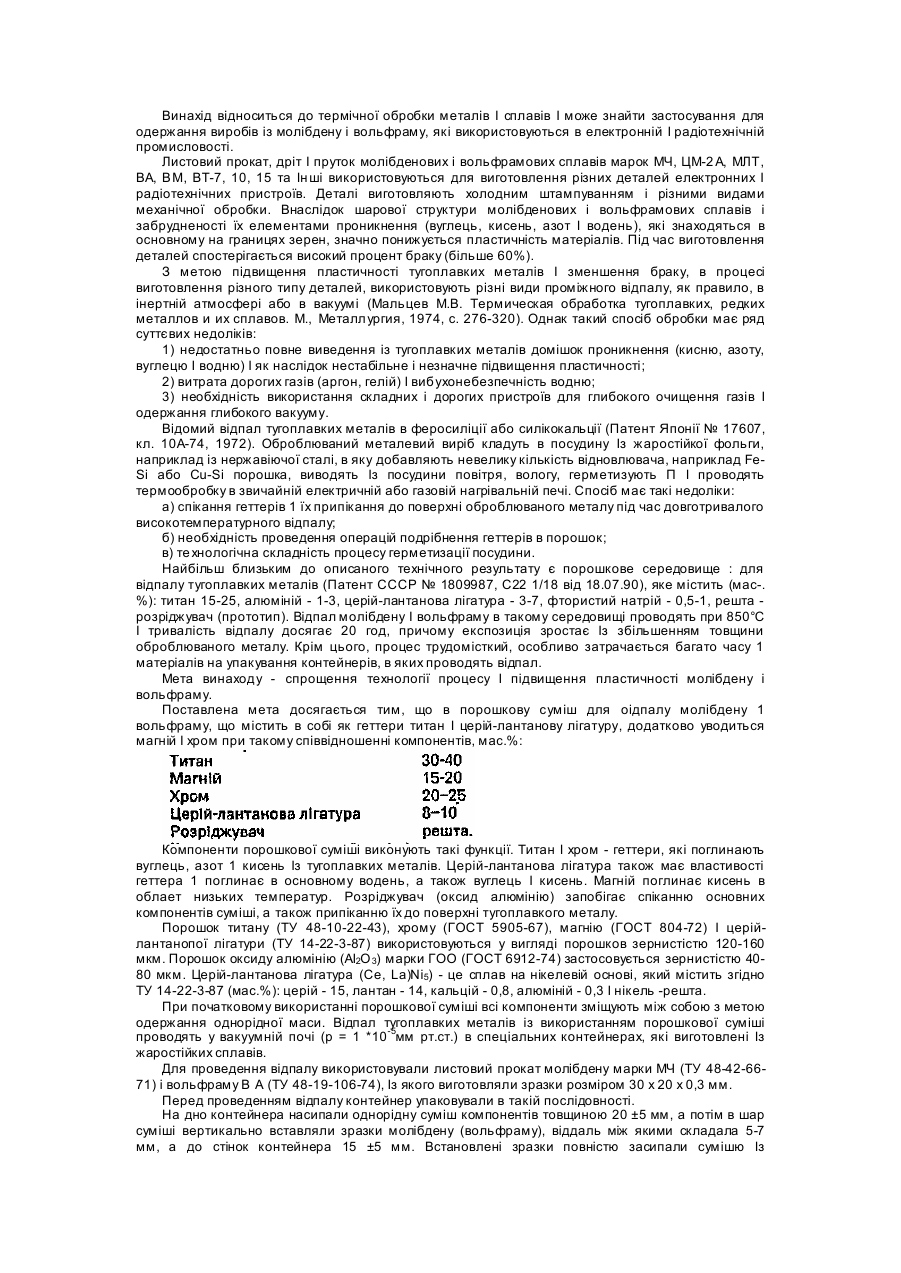

Порошкова суміш для відпалу молібдену і вольфраму, що містить в собі як геттери титан і церій-лантанову лігатуру, яка відрізняється тим, що вона додатково містить магній і хром, при тако­му співвідношенні компонентів, мас. %:Титан                                     30-40Магній                                   15-20Хром                                      20-25Церій-лантанова лігатура    8-10Розріджувач...

Номер патенту: 8707

Опубліковано: 30.09.1996

Автори: Петельгузов Іван Антонович, Сорокін Валерій Матвійович, Ожигов Леонід Семенович, Неклюдов Іван Матвійович, Роенко Микола Михайлович, Стукалов Анатолій Іванович, Шевнін Юрій Павлович, Зеленський Віктор Федотович, Родак Анатолій Глібович, Зусманович Ілля Зельманович, Кобилянський Геннадій Петрович, Шаров Борис Володимирович, Гайдамаченко Георгій Семенович, Покровський Олександр Сергійович, Шамардін Валентин Кузьмич, Рагуліна Нелля Іванівна, Савченко Володимир Іванович

МПК: C22F 1/18

Мітки: цирконієвих, сплавів, спосіб, обробки, термічної

Формула / Реферат:

Способ термической обработки циркониевых сплавов, включающий нагрев до температур суще­ствования бета-фазы, выдержку и закалку, отли­чающийся тем, что, с целью ограничения радиационного роста за счет создания квазиизот­ропной мелкозернистой структуры, нагрев ведут до 880-900°С со скоростью нагрева в интервале 800-900°С не менее 100 град/с, а выдержку осуществляют в течение 10-15 с.
