Пристрій для транспортування і очистки коренебульбоплодів

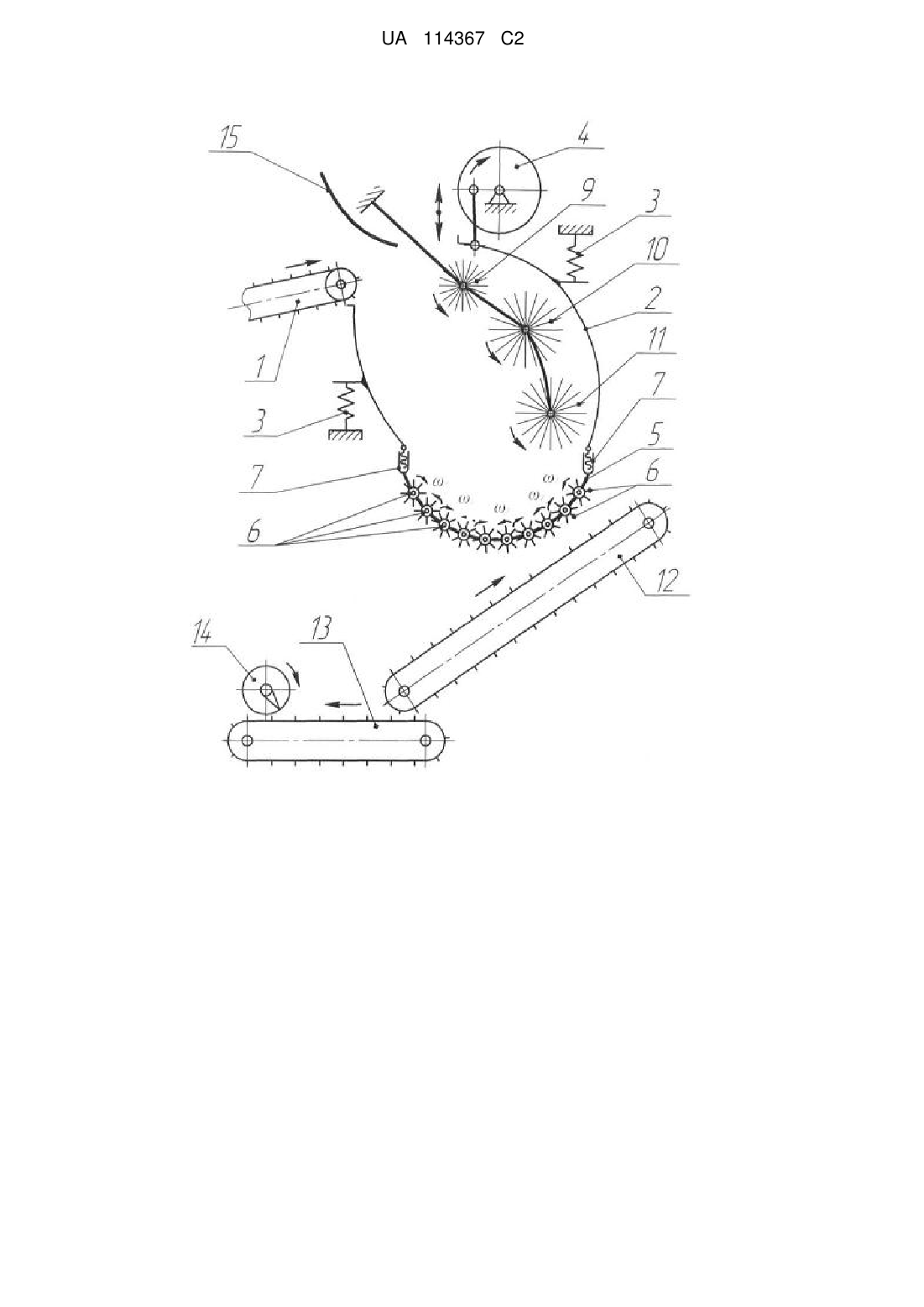

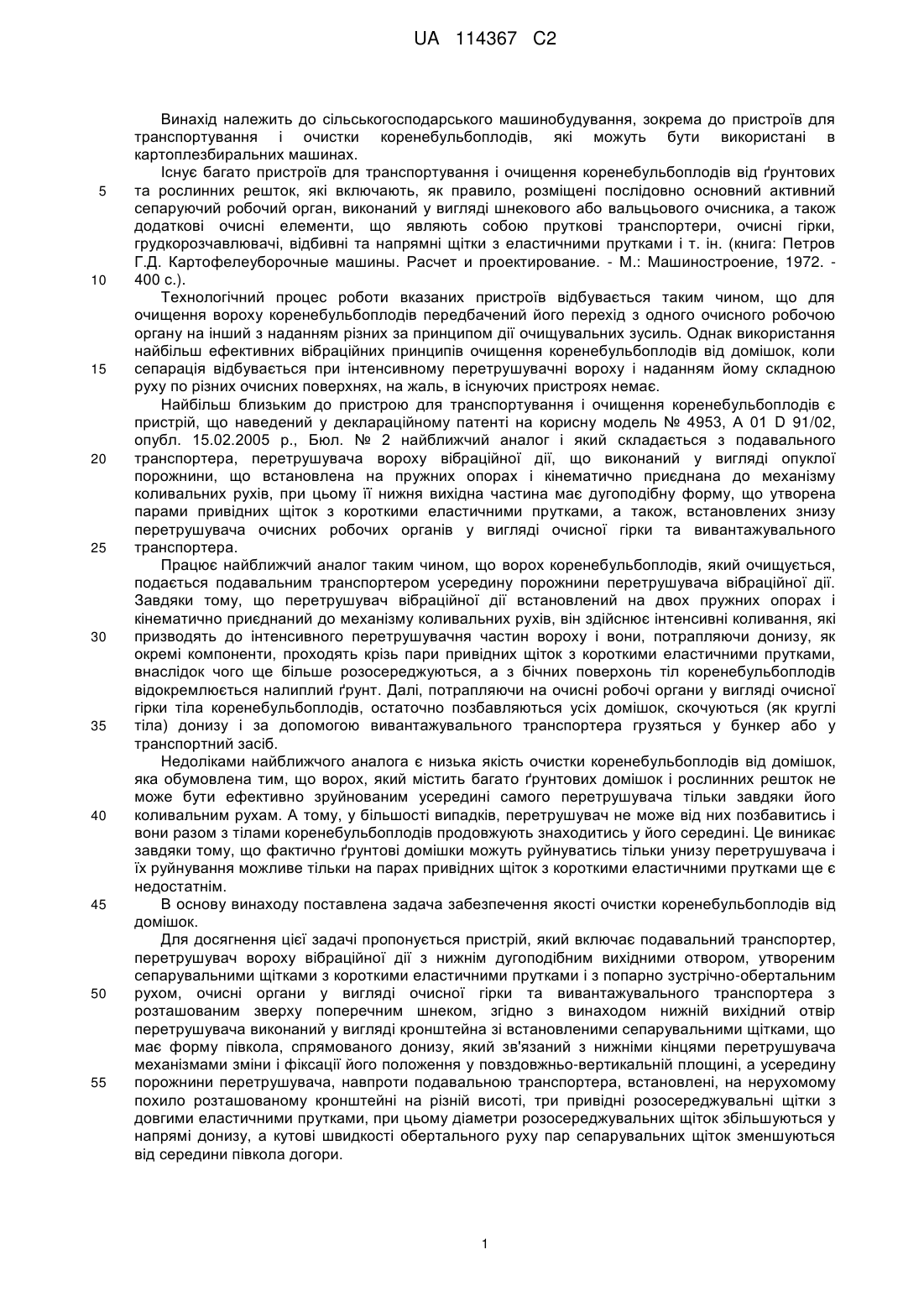

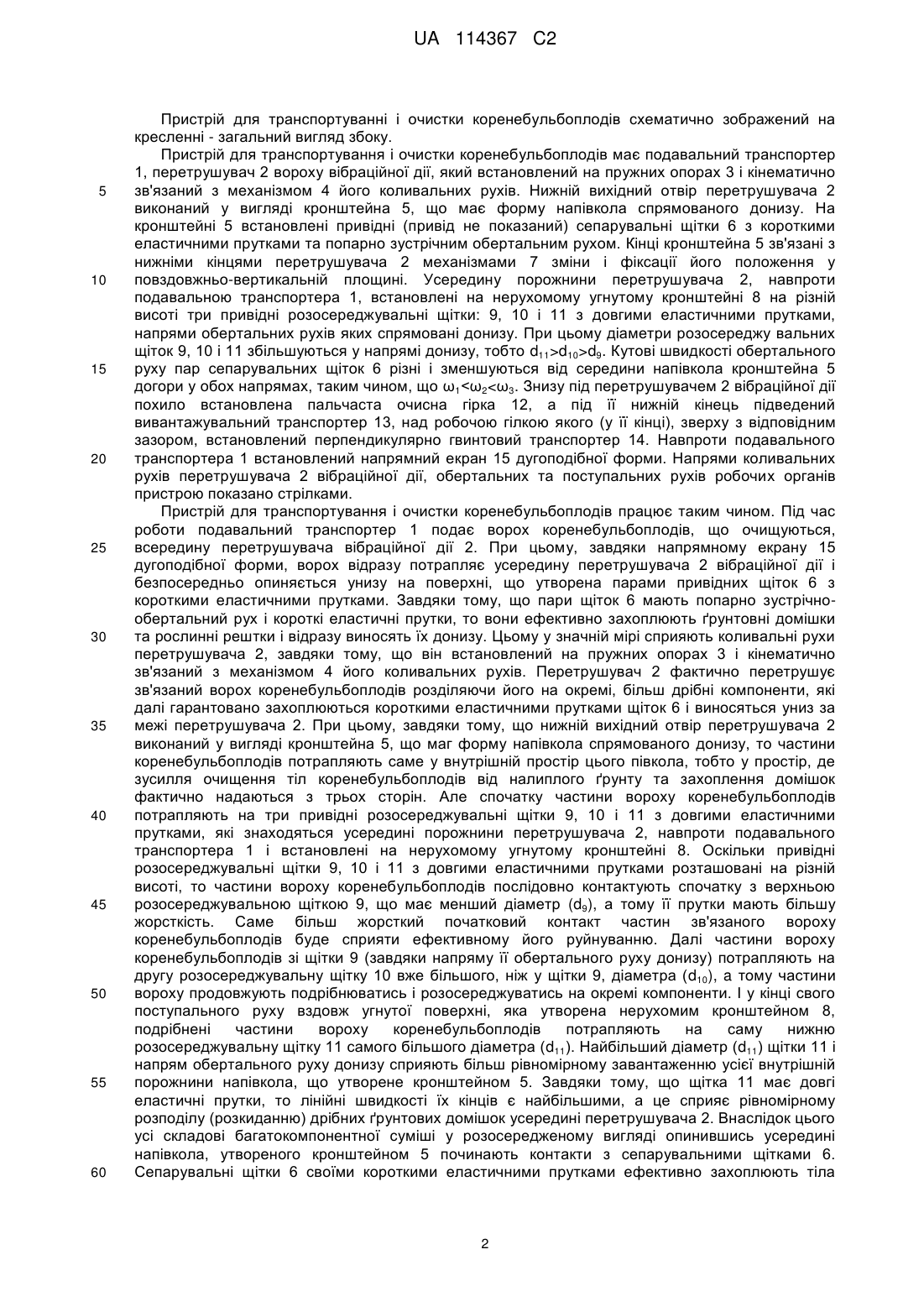

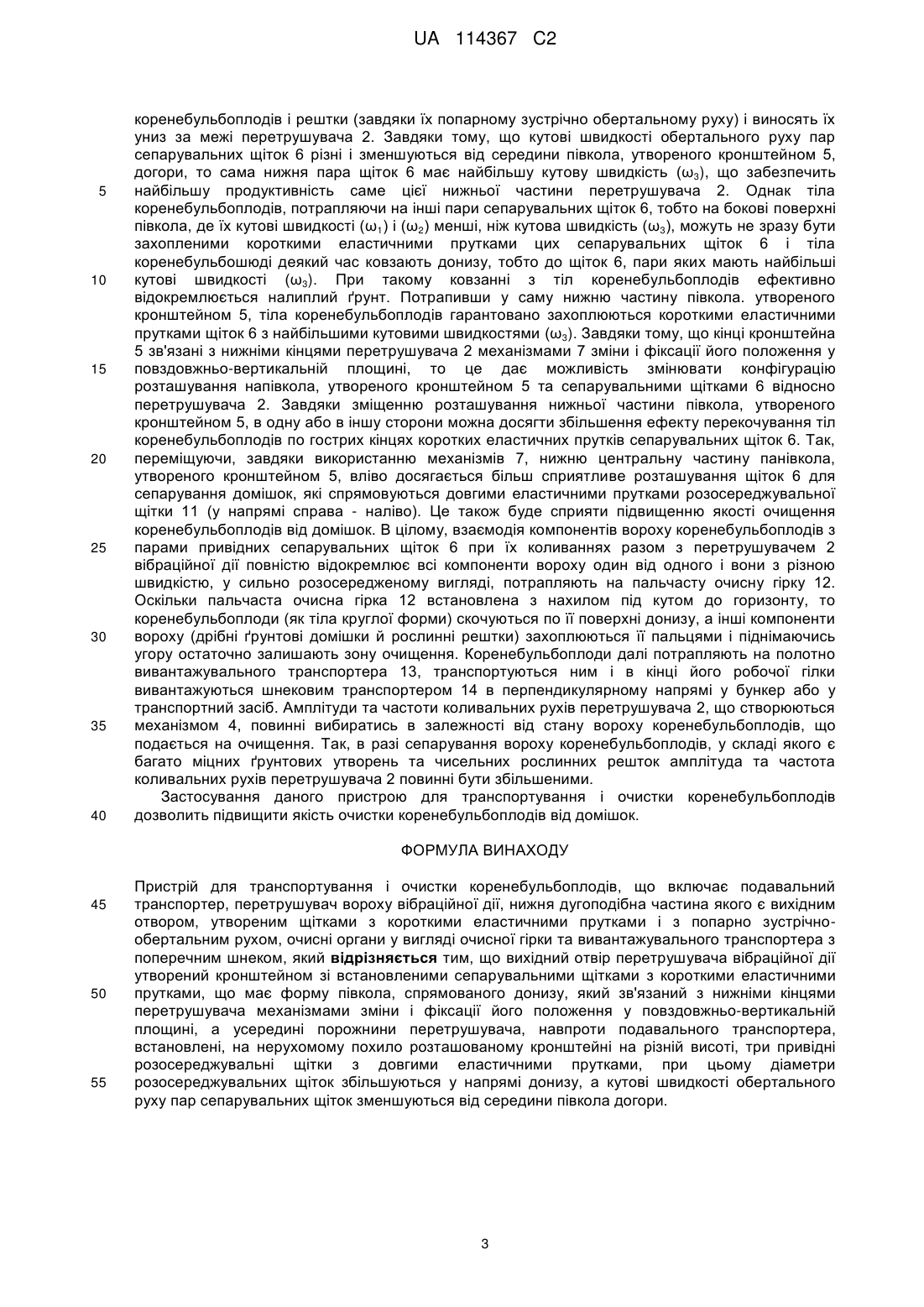

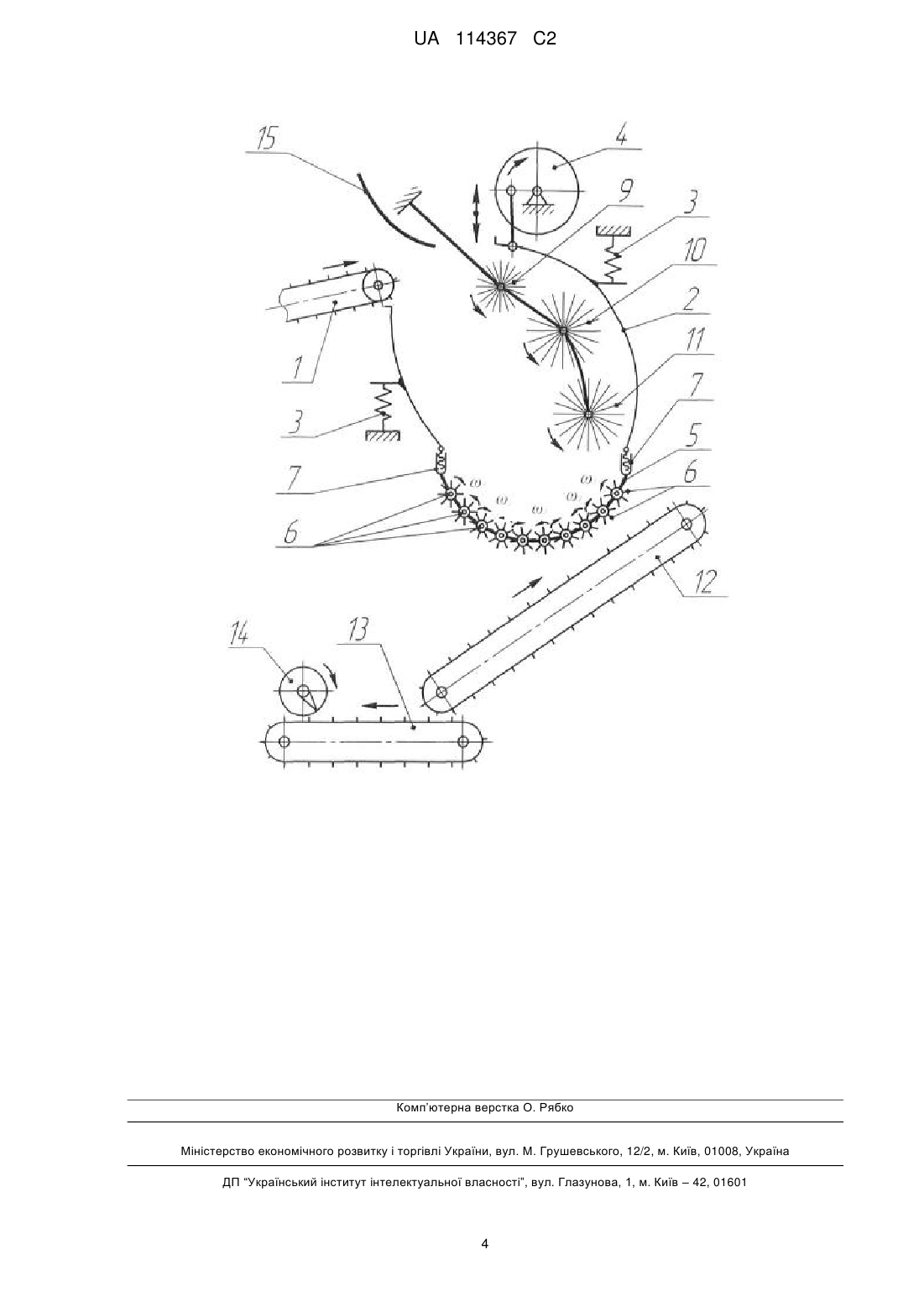

Реферат: Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Пристрій для транспортування і очистки коренебульбоплодів, що включає подавальний транспортер, перетрушувач вороху вібраційної дії, нижня дугоподібна частина якого є вихідним отвором, утвореним щітками з короткими еластичними прутками і з попарно зустрічнообертальним рухом, очисні органи у вигляді очисної гірки та вивантажувального транспортера з поперечним шнеком. Вихідний отвір перетрушувача вібраційної дії утворений кронштейном зі встановленими сепарувальними щітками з короткими еластичними прутками, що має форму півкола, спрямованого донизу, який зв'язаний з нижніми кінцями перетрушувача механізмами зміни і фіксації його положення у повздовжньо-вертикальній площині, а усередині порожнини перетрушувача, навпроти подавального транспортера, встановлені, на нерухомому похило розташованому кронштейні на різній висоті, три привідні розосереджувальні щітки з довгими еластичними прутками. При цьому діаметри розосереджувальних щіток збільшуються у напрямі донизу, а кутові швидкості обертального руху пар сепарувальних щіток зменшуються від середини півкола догори. Застосування даного пристрою для транспортування та очистки коренебульбоплодів дозволить підвищити ефективність очистки коренебульбоплодів від домішок. UA 114367 C2 (12) UA 114367 C2 UA 114367 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує багато пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток, які включають, як правило, розміщені послідовно основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т. ін. (книга: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - Μ.: Машиностроение, 1972. 400 с.). Технологічний процес роботи вказаних пристроїв відбувається таким чином, що для очищення вороху коренебульбоплодів передбачений його перехід з одного очисного робочою органу на інший з наданням різних за принципом дії очищувальних зусиль. Однак використання найбільш ефективних вібраційних принципів очищення коренебульбоплодів від домішок, коли сепарація відбувається при інтенсивному перетрушувачні вороху і наданням йому складною руху по різних очисних поверхнях, на жаль, в існуючих пристроях немає. Найбільш близьким до пристрою для транспортування і очищення коренебульбоплодів є пристрій, що наведений у деклараційному патенті на корисну модель № 4953, А 01 D 91/02, опубл. 15.02.2005 р., Бюл. № 2 найближчий аналог і який складається з подавального транспортера, перетрушувача вороху вібраційної дії, що виконаний у вигляді опуклої порожнини, що встановлена на пружних опорах і кінематично приєднана до механізму коливальних рухів, при цьому її нижня вихідна частина має дугоподібну форму, що утворена парами привідних щіток з короткими еластичними прутками, а також, встановлених знизу перетрушувача очисних робочих органів у вигляді очисної гірки та вивантажувального транспортера. Працює найближчий аналог таким чином, що ворох коренебульбоплодів, який очищується, подається подавальним транспортером усередину порожнини перетрушувача вібраційної дії. Завдяки тому, що перетрушувач вібраційної дії встановлений на двох пружних опорах і кінематично приєднаний до механізму коливальних рухів, він здійснює інтенсивні коливання, які призводять до інтенсивного перетрушувачня частин вороху і вони, потрапляючи донизу, як окремі компоненти, проходять крізь пари привідних щіток з короткими еластичними прутками, внаслідок чого ще більше розосереджуються, а з бічних поверхонь тіл коренебульбоплодів відокремлюється налиплий ґрунт. Далі, потрапляючи на очисні робочі органи у вигляді очисної гірки тіла коренебульбоплодів, остаточно позбавляються усіх домішок, скочуються (як круглі тіла) донизу і за допомогою вивантажувального транспортера грузяться у бункер або у транспортний засіб. Недоліками найближчого аналога є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох, який містить багато ґрунтових домішок і рослинних решток не може бути ефективно зруйнованим усередині самого перетрушувача тільки завдяки його коливальним рухам. А тому, у більшості випадків, перетрушувач не може від них позбавитись і вони разом з тілами коренебульбоплодів продовжують знаходитись у його середині. Це виникає завдяки тому, що фактично ґрунтові домішки можуть руйнуватись тільки унизу перетрушувача і їх руйнування можливе тільки на парах привідних щіток з короткими еластичними прутками ще є недостатнім. В основу винаходу поставлена задача забезпечення якості очистки коренебульбоплодів від домішок. Для досягнення цієї задачі пропонується пристрій, який включає подавальний транспортер, перетрушувач вороху вібраційної дії з нижнім дугоподібним вихідними отвором, утвореним сепарувальними щітками з короткими еластичними прутками і з попарно зустрічно-обертальним рухом, очисні органи у вигляді очисної гірки та вивантажувального транспортера з розташованим зверху поперечним шнеком, згідно з винаходом нижній вихідний отвір перетрушувача виконаний у вигляді кронштейна зі встановленими сепарувальними щітками, що має форму півкола, спрямованого донизу, який зв'язаний з нижніми кінцями перетрушувача механізмами зміни і фіксації його положення у повздовжньо-вертикальній площині, а усередину порожнини перетрушувача, навпроти подавальною транспортера, встановлені, на нерухомому похило розташованому кронштейні на різній висоті, три привідні розосереджувальні щітки з довгими еластичними прутками, при цьому діаметри розосереджувальних щіток збільшуються у напрямі донизу, а кутові швидкості обертального руху пар сепарувальних щіток зменшуються від середини півкола догори. 1 UA 114367 C2 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій для транспортуванні і очистки коренебульбоплодів схематично зображений на кресленні - загальний вигляд збоку. Пристрій для транспортування і очистки коренебульбоплодів має подавальний транспортер 1, перетрушувач 2 вороху вібраційної дії, який встановлений на пружних опорах 3 і кінематично зв'язаний з механізмом 4 його коливальних рухів. Нижній вихідний отвір перетрушувача 2 виконаний у вигляді кронштейна 5, що має форму напівкола спрямованого донизу. На кронштейні 5 встановлені привідні (привід не показаний) сепарувальні щітки 6 з короткими еластичними прутками та попарно зустрічним обертальним рухом. Кінці кронштейна 5 зв'язані з нижніми кінцями перетрушувача 2 механізмами 7 зміни і фіксації його положення у повздовжньо-вертикальній площині. Усередину порожнини перетрушувача 2, навпроти подавальною транспортера 1, встановлені на нерухомому угнутому кронштейні 8 на різній висоті три привідні розосереджувальні щітки: 9, 10 і 11 з довгими еластичними прутками, напрями обертальних рухів яких спрямовані донизу. При цьому діаметри розосереджу вальних щіток 9, 10 і 11 збільшуються у напрямі донизу, тобто d11>d10>d9. Кутові швидкості обертального руху пар сепарувальних щіток 6 різні і зменшуються від середини напівкола кронштейна 5 догори у обох напрямах, таким чином, що ω1
